项目需求更换了XC6SLX9-3TQG144C ， Spartan6系列FPGA，需要使用ISE开发环境，我使用的是ISE 14.7版本。

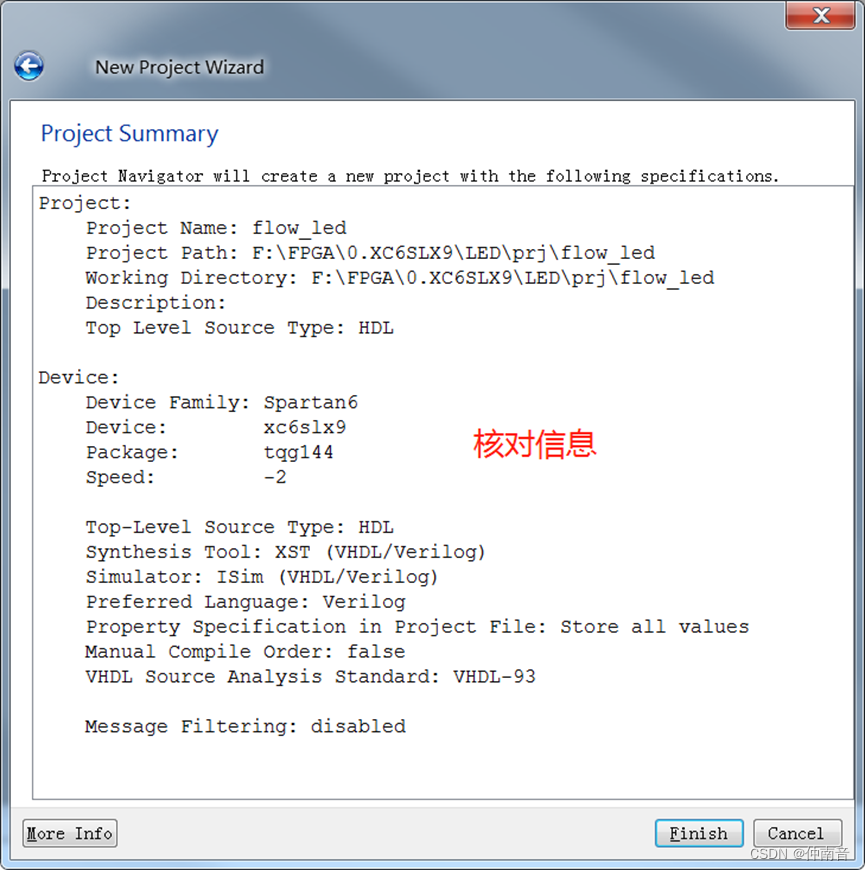

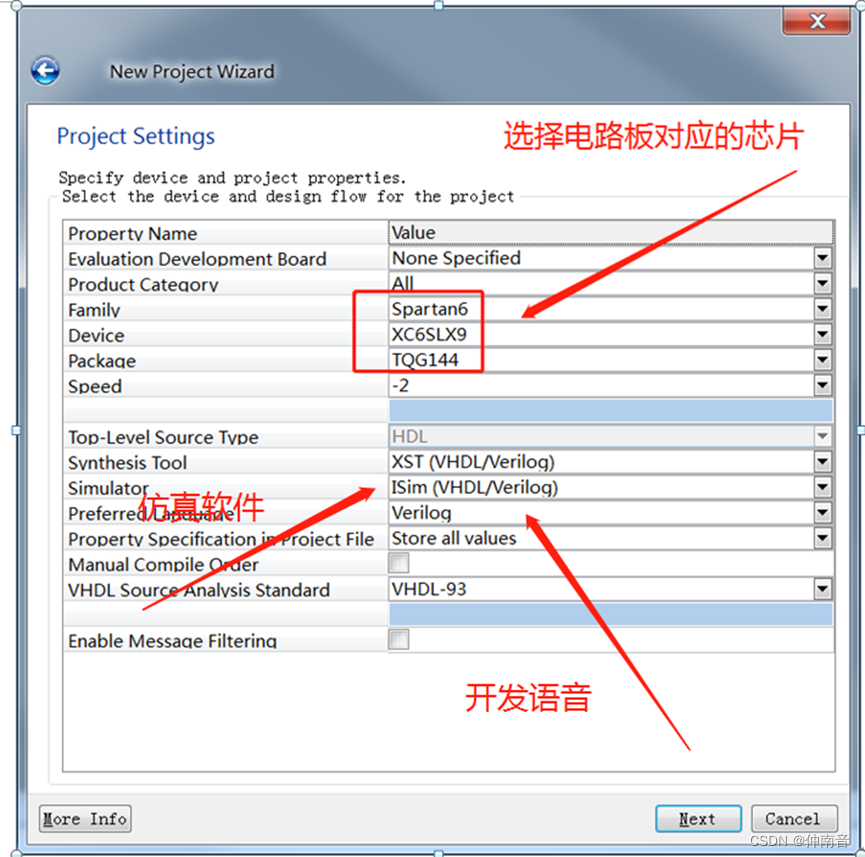

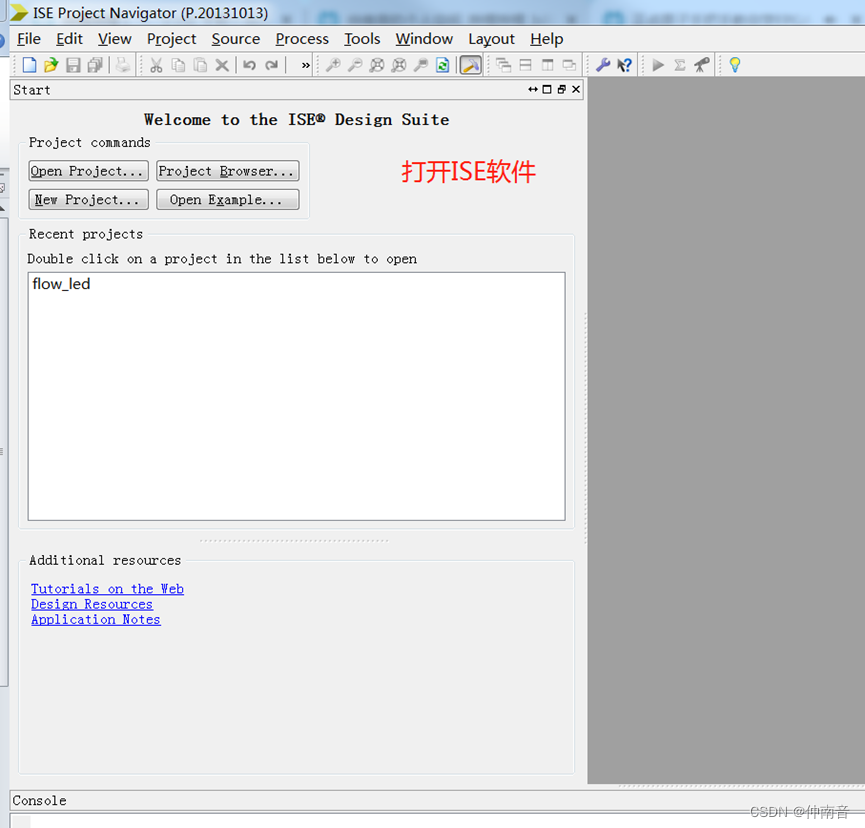

一、新建工程

点击 Finish 新建工程完成。

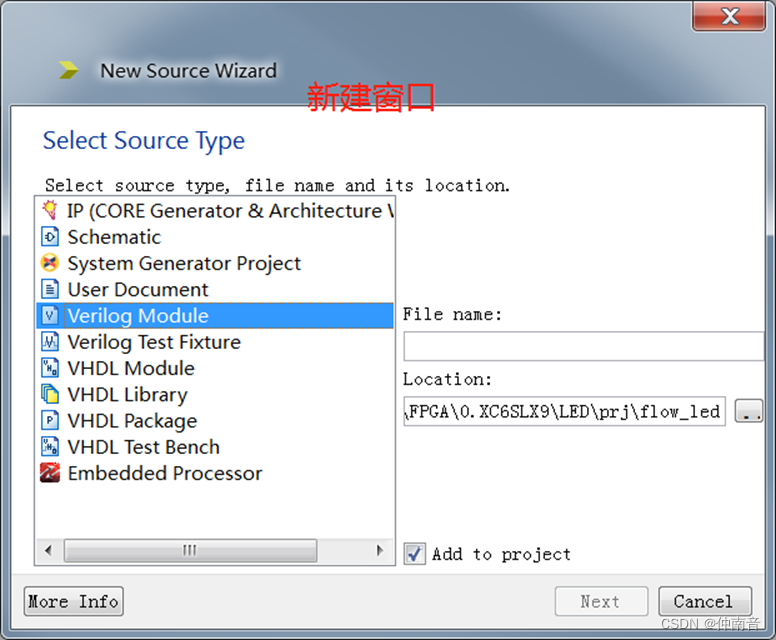

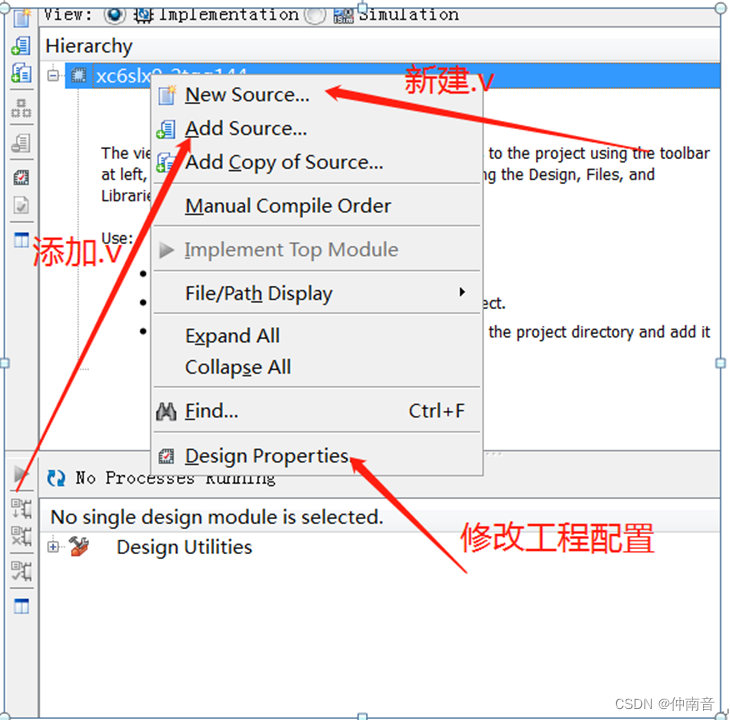

二、给工程添加文件

新建文件后，添加点亮LED灯代码如下：


module flow_led(
    input               sys_clk  ,  //系统时钟
	// input               sys_rst_n,  //系统复位，低电平有效
    output  reg     led         //4个LED灯
    );

//reg define
reg [23:0] counter;

//计数器对系统时钟计数，计时0.2秒
always @(posedge sys_clk   ) begin
//    if (!sys_rst_n)
 //       counter <= 24'd0;
     if (counter < 24'd1000_0000)
        counter <= counter + 1'b1;
    else
        counter <= 24'd0;
end

//通过移位寄存器控制IO口的高低电平，从而改变LED的显示状态
always @(posedge sys_clk  ) begin
	//  if (!sys_rst_n)
  //      led <= 4'b0001;
      if(counter == 24'd1000_0000)
        led <= ~led;
end
endmodule

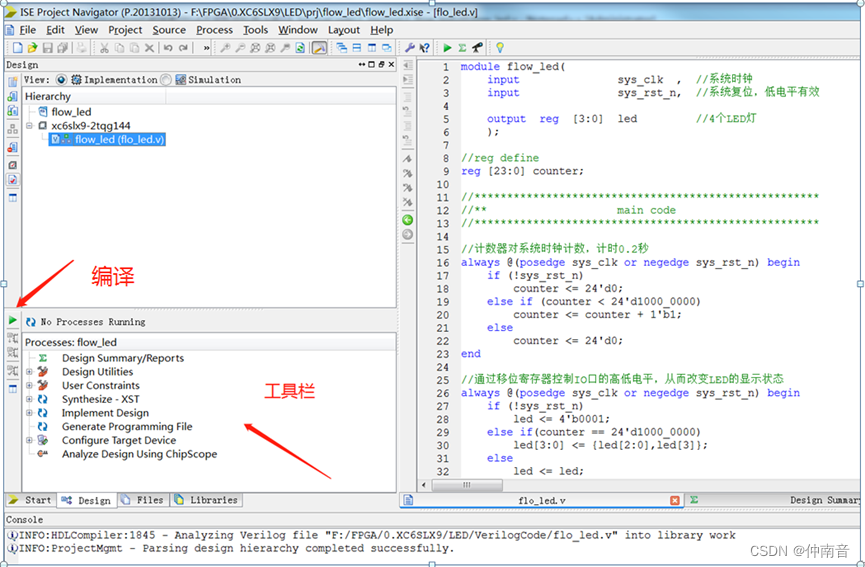

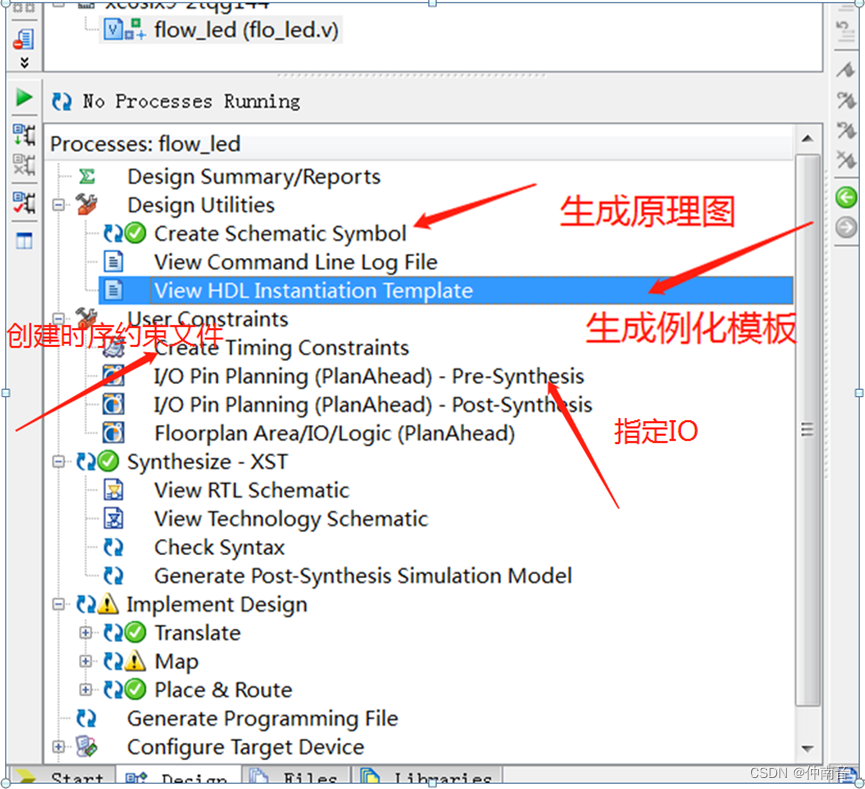

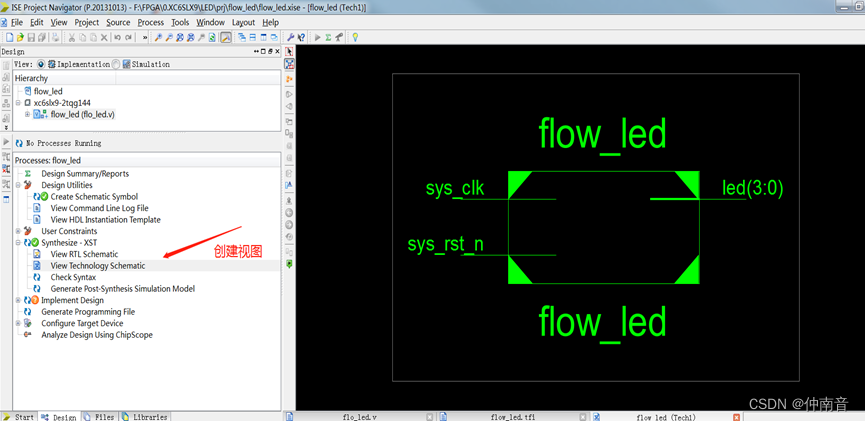

三、工具栏简介

四、添加时序约束文件

时序约束文件中，可指定IO口，和对输入时钟进行约束。

#系统时钟时序约束
NET "sys_clk" TNM_NET = "sys_clk_pin";
TIMESPEC TS_sys_clk_pin = PERIOD "sys_clk_pin" 50000 KHz;
NET "sys_clk" CLOCK_DEDICATED_ROUTE = FALSE;
#------------------------------系统时钟和复位-----------------------------------
//NET sys_clk          LOC = N8 | IOSTANDARD = "LVCMOS33";
//NET sys_rst_n        LOC = G16 | IOSTANDARD = "LVCMOS33";


NET "sys_clk" LOC = P84;
NET "sys_clk" IOSTANDARD = LVCMOS33;

//NET "sys_rst_n" LOC = P41;
//NET "sys_rst_n" IOSTANDARD = LVCMOS33;

NET "led" LOC = P50;
NET "led" IOSTANDARD = LVCMOS33;

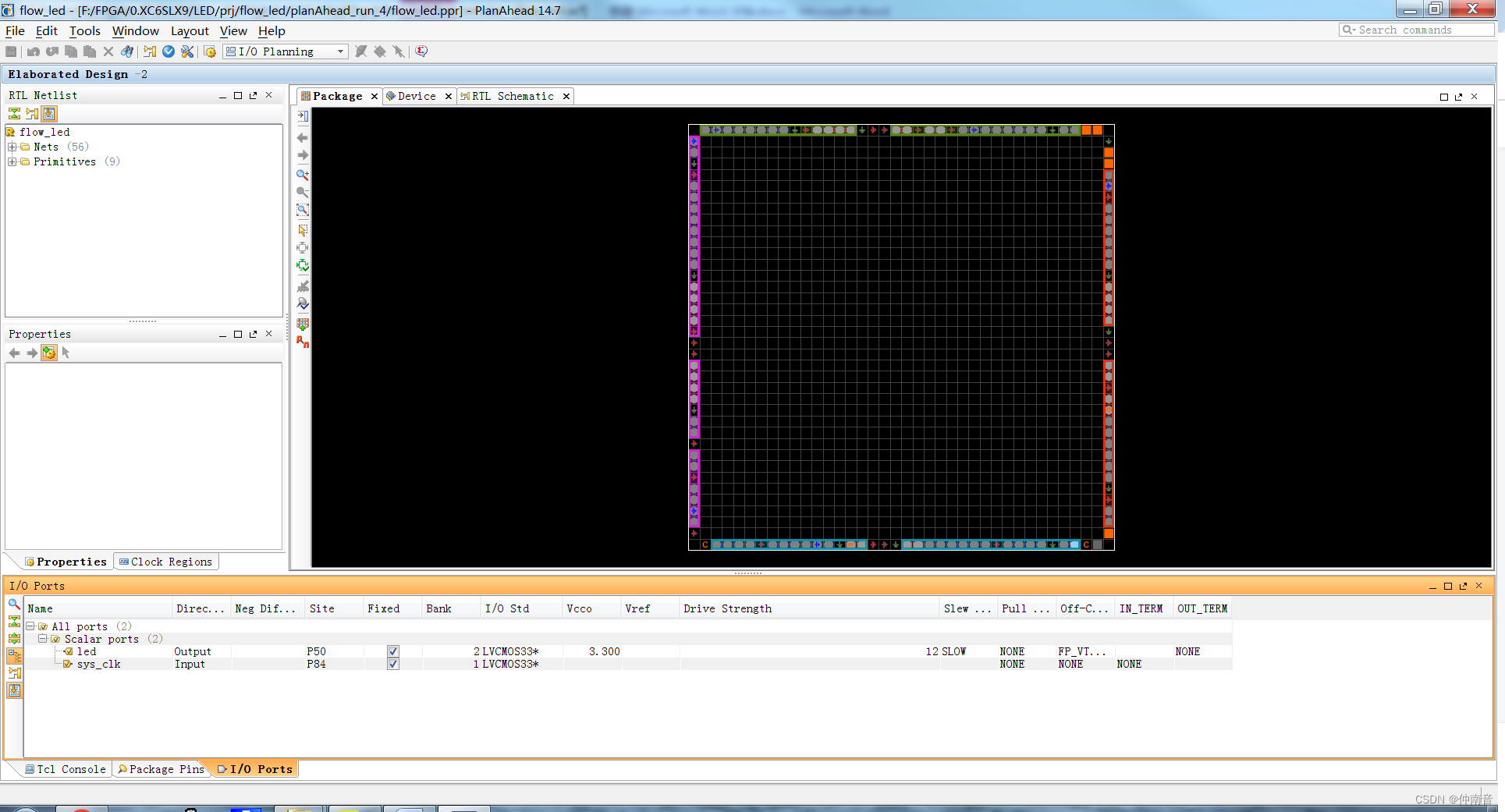

也可以通过工具栏中的IO指定功能进行视图化配置，然后自动生成时序约束文件。

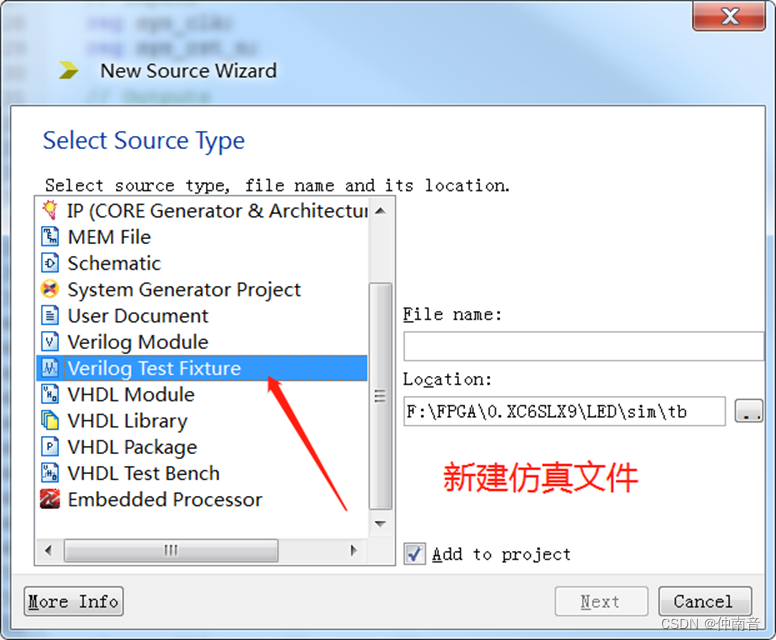

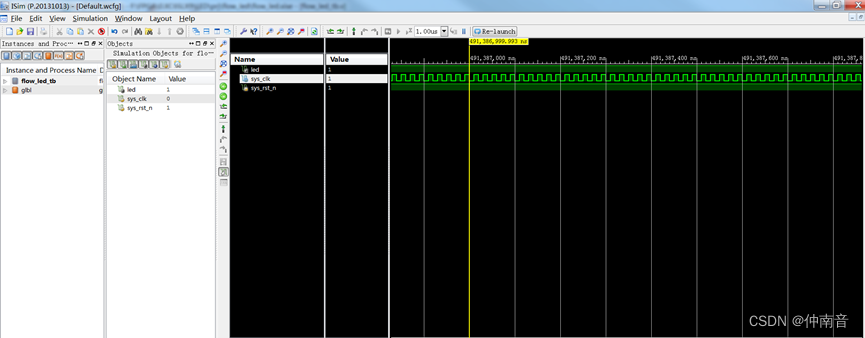

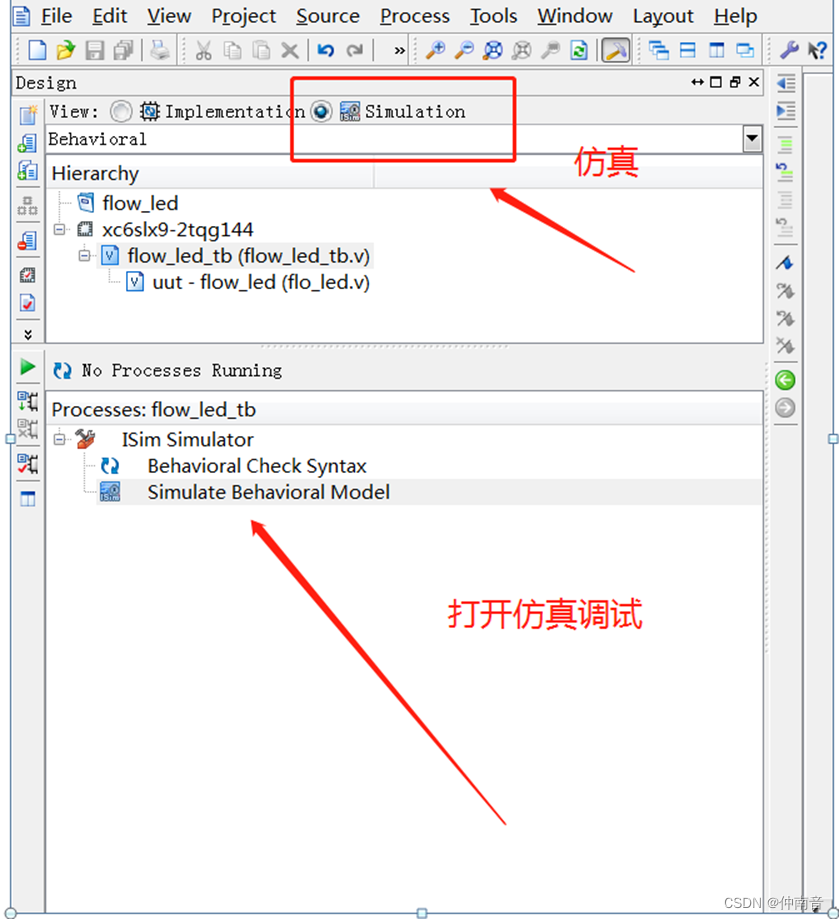

五、仿真

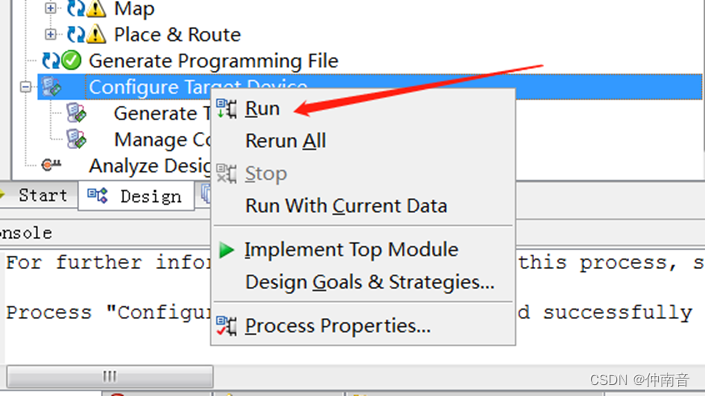

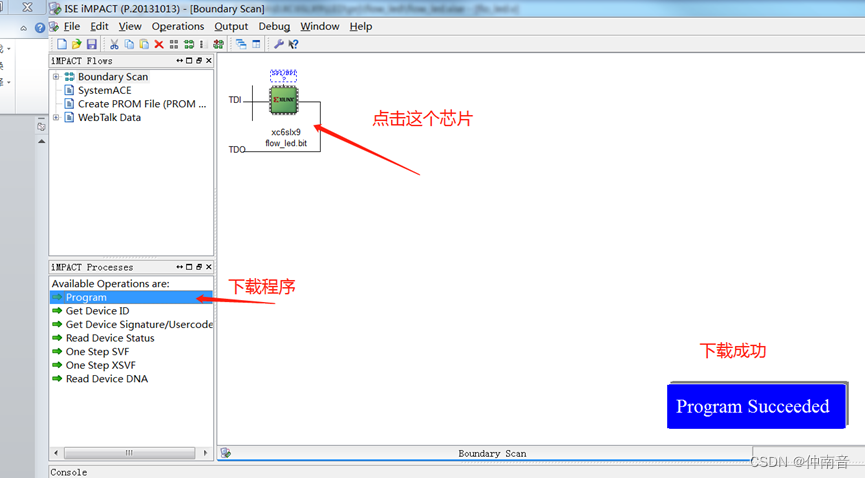

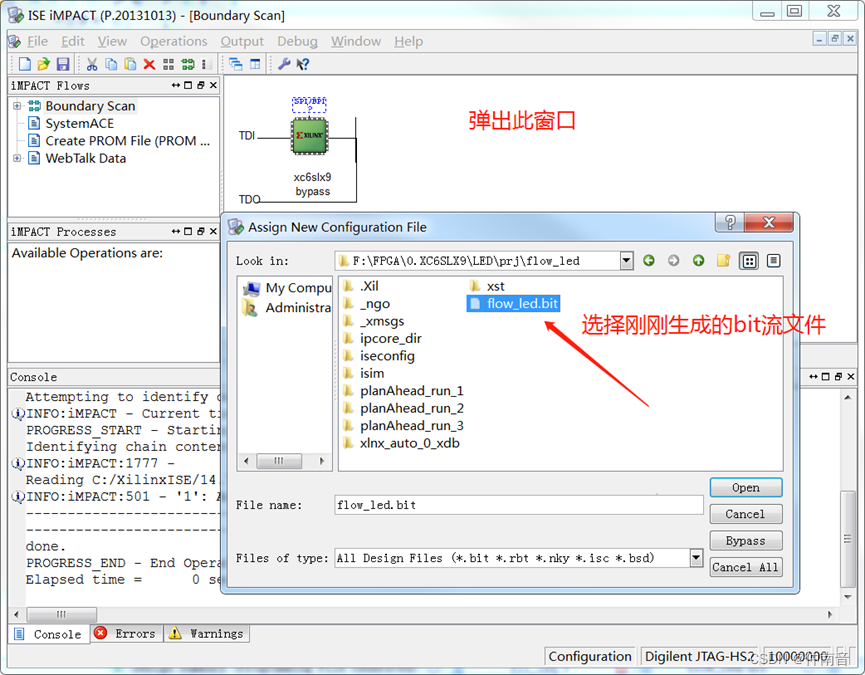

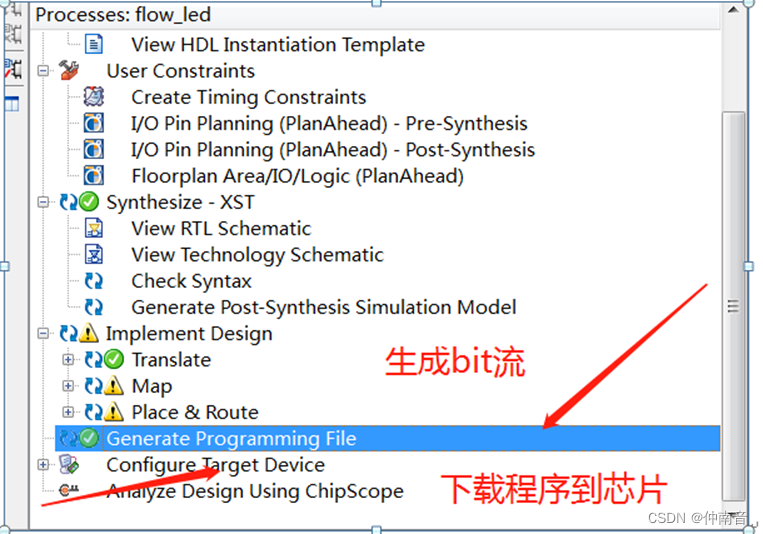

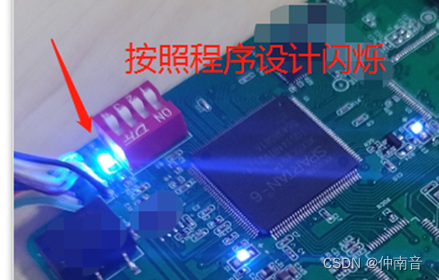

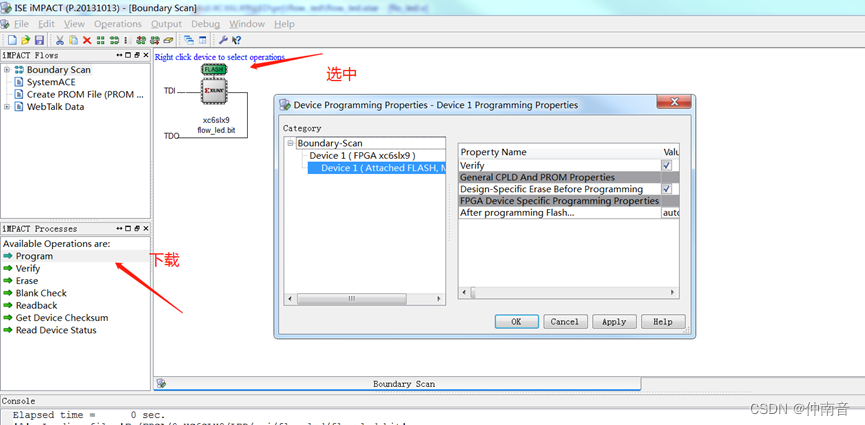

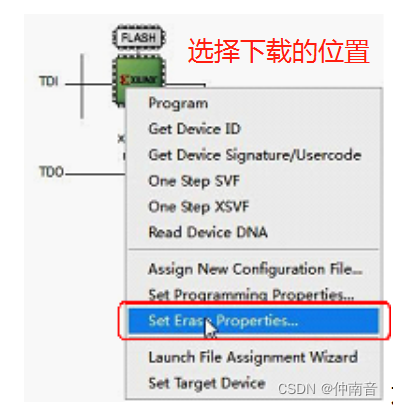

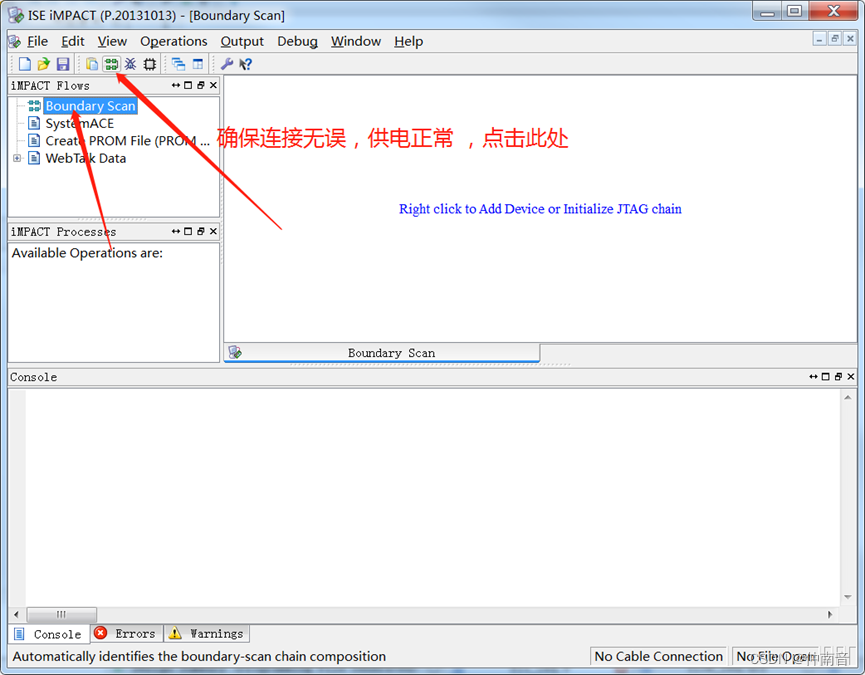

六、下载程序到芯片

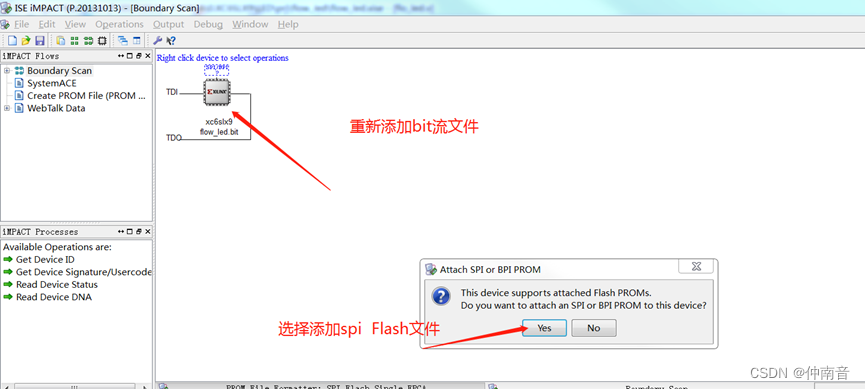

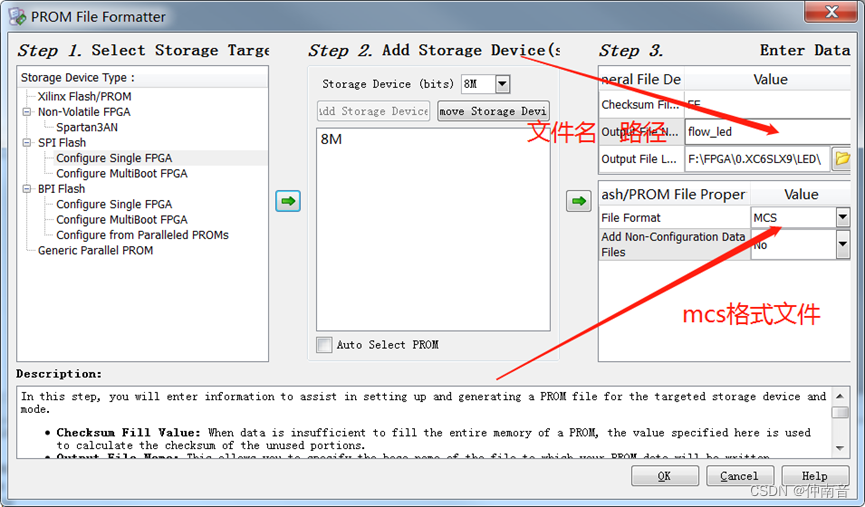

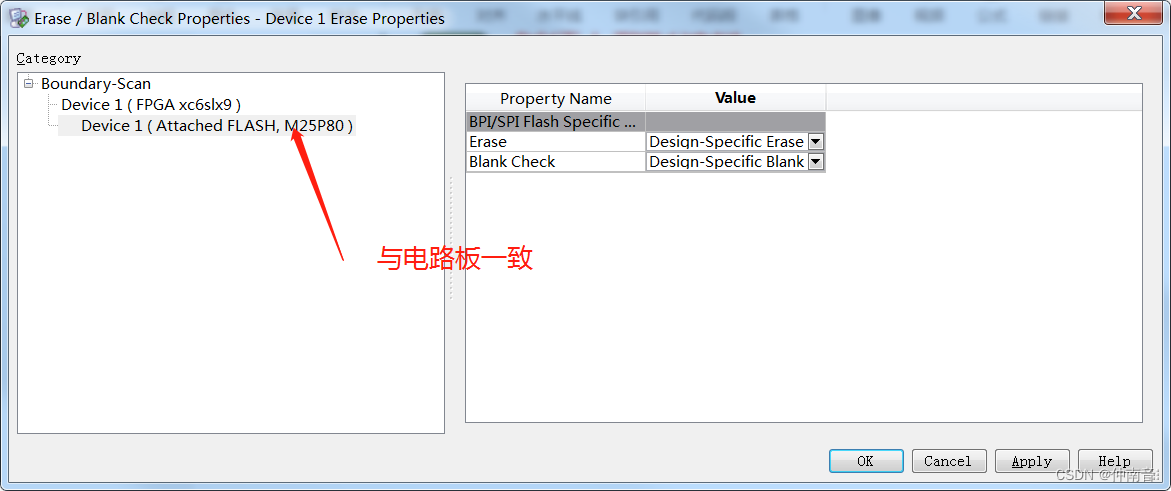

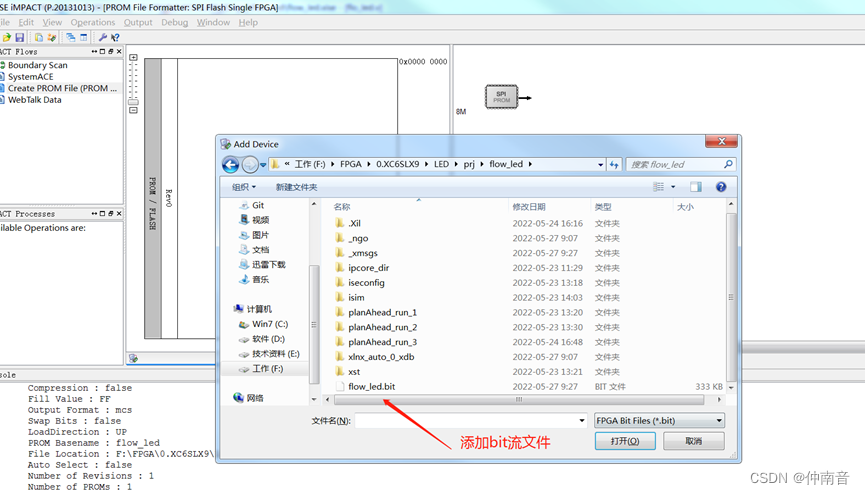

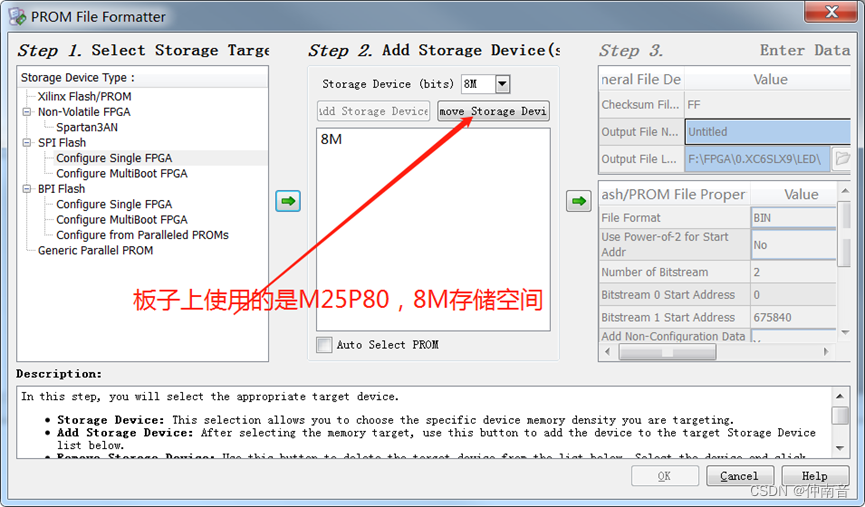

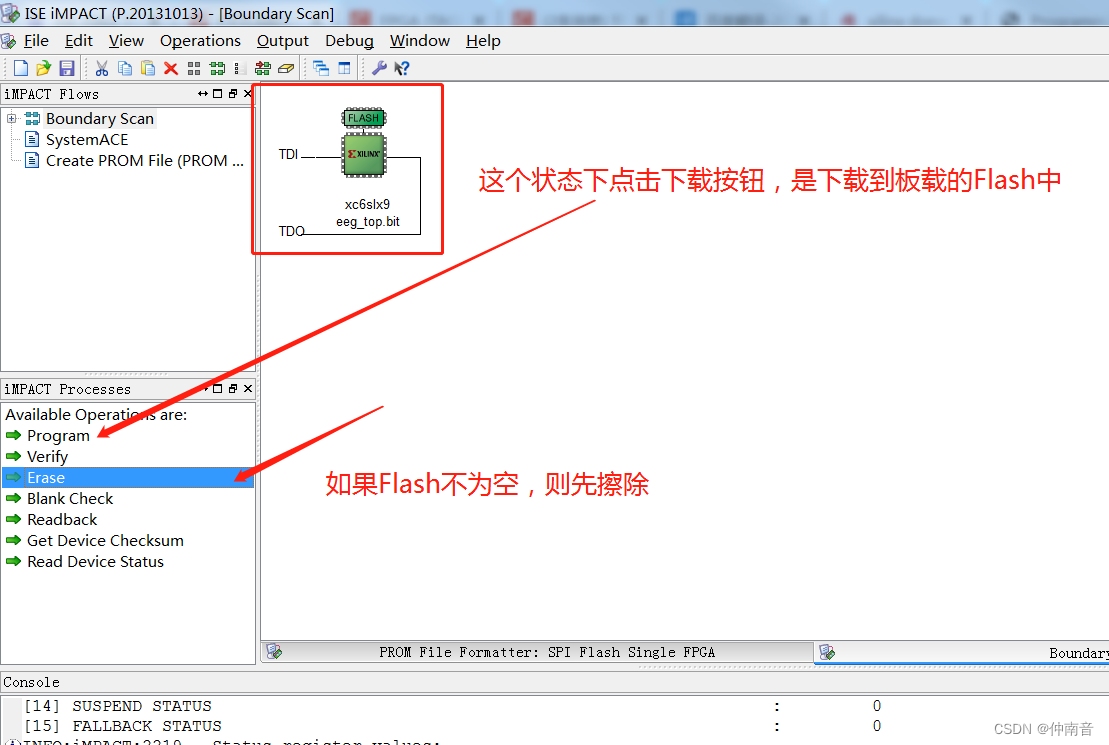

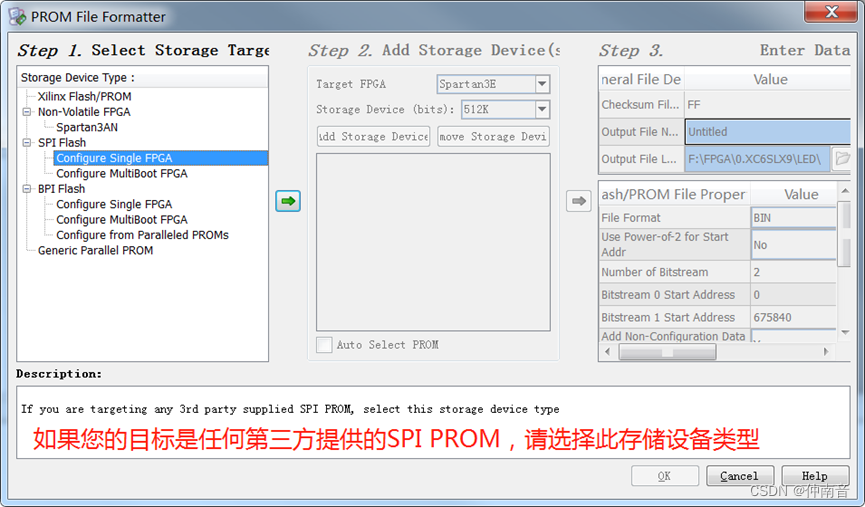

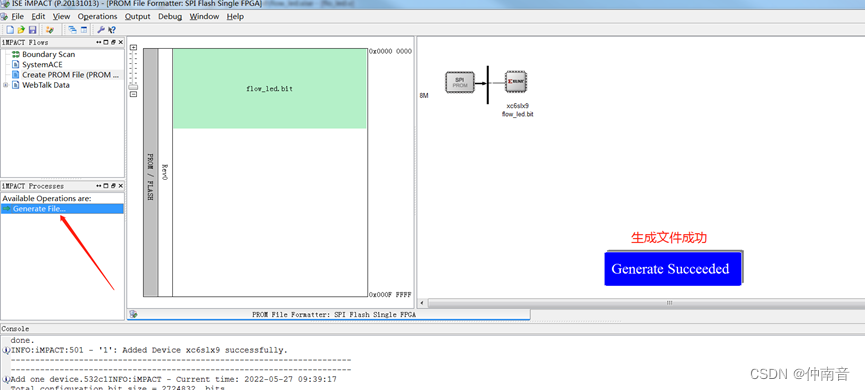

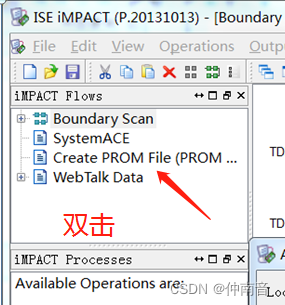

七、生成固化文件

或者：

问题记录：若固化文件下载出现 “Done did not go high”，以下是解决方法：

关闭工程重新打开ISE，重新插拔烧录器

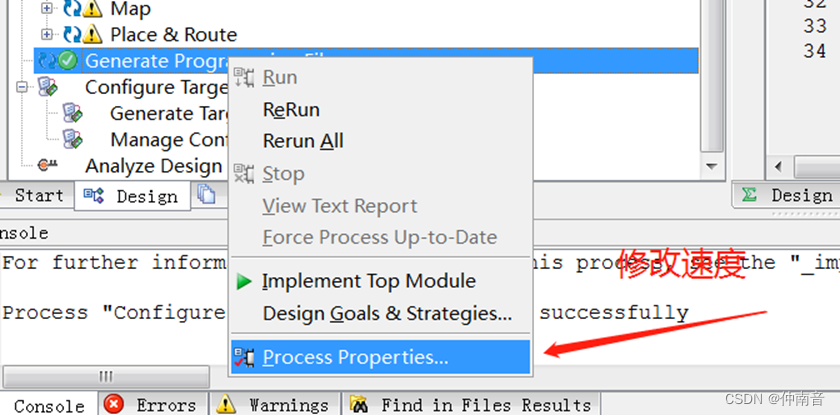

若1失败，则右击“Processes”窗口中的“Generate Programming File”，点击“Process Properties”左边的“Configuration Options”，找到“Umused IOB Pins”选项，将其修改成“Float”。（没有使用的引脚设置成浮空状态）
若2失败，则在“iMpact”界面中的Edit ---------> Preferences ------>IMPACT- Configuration Preferences 中选择“Use HighZ intstead of Bypass”，选中应用即可，我是到这一步就成功了。
若3失败，在生成bit流文件之前，右击“Processes”窗口中的“Generate Programming File”，点击“Startup Options”，找到“Match Cycle”，将其修改为最大值6。
