整理笔记——示波器测量上电冲击、电源纹波方法

一、示波器测量上电冲击

        上电冲击是值：在设备供电瞬间，电路板上的所有元器件瞬间上电所形成的冲击电流，这个电流会比电路板正常工作时的电流大数百倍甚至更多。

        上电的冲击电流如果很大，电源会保护，对于设备来说在设计电路时应对尽量减小上电冲击电流。

      1、用稳压电源给电路板供电，在正极上串联一个20欧的电阻，设置示波器如下：

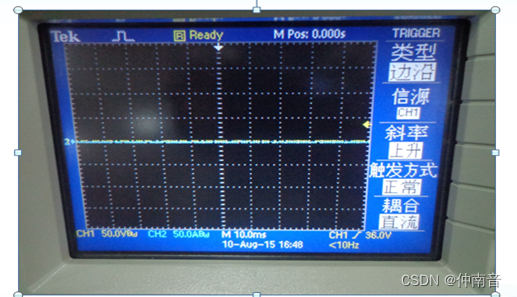

•                 类型：                “边沿触发”，
  •                 斜率：                “上升”，
    •                 触发方式：        “正常”，
      •                 耦合：                “直流“。
        •                 选择                    ”单次触发“。

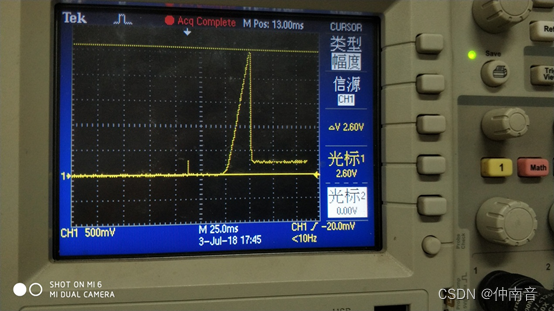

2、将示波器探头的两端分别夹在所串联电阻的两端，然后开关直流电源观察示波器上波形的变化如下：在示波器“测量光标“选项中选择类型”幅值“，信源：”CH1“，通过旋钮两处波形抖动的最低点和最高点之间相差2.6V。

3、可以看到在上电瞬间电源变化了2.6V，2.6/20=0.13A，则上电的冲击电流位130mA。

二、示波器测量电源纹波

        电源纹波是在电源中，存在大量可以很轻松地与探针耦合的高速、大信号电压和电流波形，其中包括耦合自电源变压器的磁场，耦合自开关节点的电场，以及由变压器互绕电容产生的共模电流。

        电源的纹波是直流电源输出中存在的交流成分。

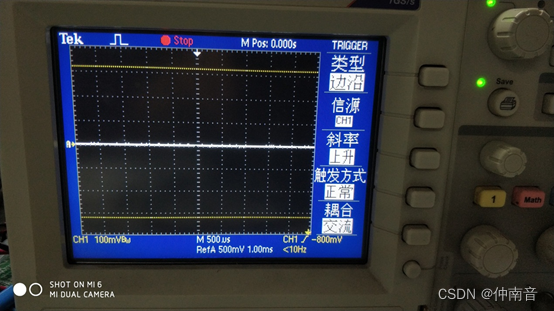

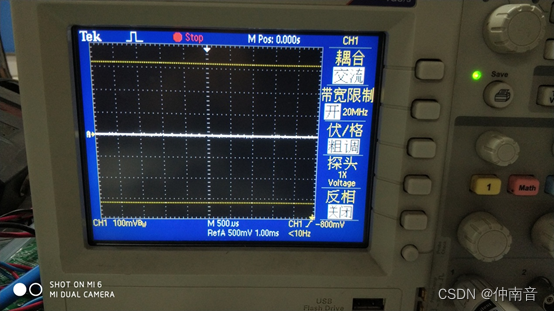

        将示波器电压类型改为交流，显示带宽20MHZ，边沿触发，交流耦合，选择测量峰峰值。如图：

        探头分别夹在供电电源的正负极上。然后，给电路板供电看到波形如下

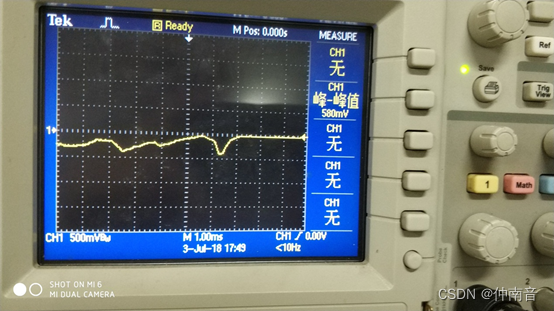

可以看到，电源供电时，电源纹波大概有580mv。
