本文详细介绍了CAPL编程中XML标签的使用，包括TestModule、TestGroup、TestCase的结构，以及ifelse和for、while循环的语法和应用实例。在条件语句中展示了如何根据信号值调用caplfunction，同时提供了for和while循环的示例代码及其执行结果。文章旨在帮助读者深入理解CAPL XML控制语句的运用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

🌎相关文章

🌎前言

🍅 这一节我们再来探讨下，xml 控制语句
🌳测试软硬件环境：
Win10 x64
CANoe 11 SP2 x64

请添加图片描述

请添加图片描述

🌎判断语句 if else

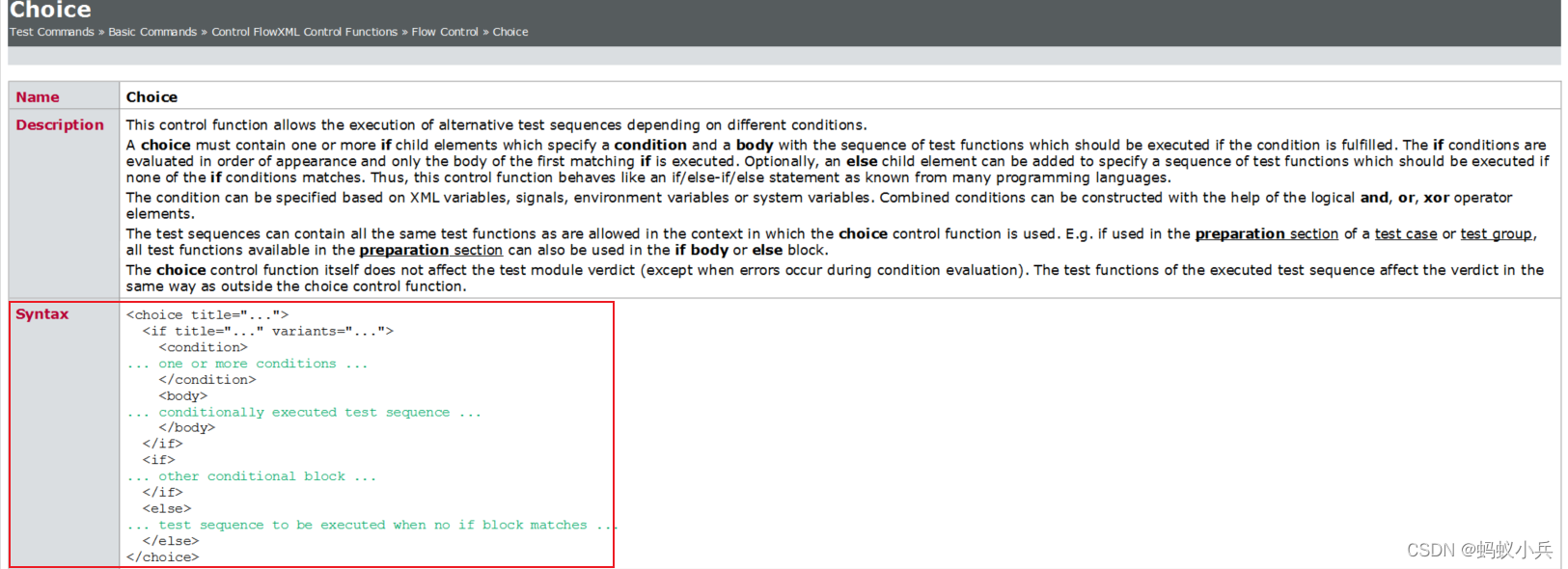

1️⃣ CAPL XML 的逻辑判断是Choice ，语法如下图：

在这里插入图片描述

2️⃣ 在XML TEST NODE中加载如下的 xml 文件：

下面测试代码实现的功能逻辑是,通过choice 关键字，确定进行判断的symbol,比如这里判断信号RLCR_1_SysSt

当信号 RLCR_1_SysSt = 0 ，在报告中打印 signal is Off
当信号 RLCR_1_SysSt = 1 ，在报告中打印 signal is On
当信号 RLCR_1_SysSt = other ，在报告中打印 signal is unexpected value

<testmodule title="XML Debug" version="1.1">
	<testcase ident="" title="if else test">
	  <choice title="siganl RLCR_1_SysSt">
		<if title="SysSt_Off">
		  <condition>
			 <cansignal name="RLCR_1_SysSt"><eq>0</eq></cansignal>
		  </condition>
		  <body>
			<comment>signal is Off</comment>
		  </body>
		</if>
		<if title="SysSt_On">
		  <condition>
			<cansignal name="RLCR_1_SysSt"><eq>1</eq></cansignal>
		  </condition>
		  <body>
			<comment>signal is On</comment>
		  </body>
		</if>
		<else>
			<comment>signal is unexpected value</comment>
		</else>
	  </choice>
	</testcase>

</testmodule>

3️⃣ 测试结果如下图：

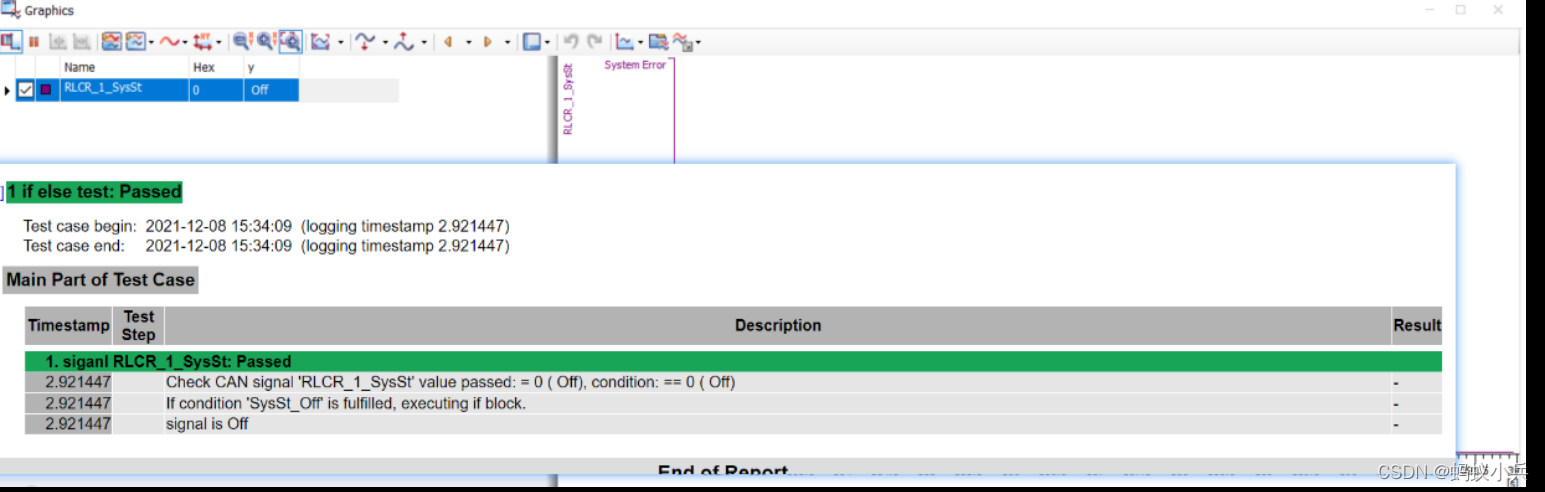

信号 RLCR_1_SysSt = 0 ，在报告中打印 signal is Off

在这里插入图片描述

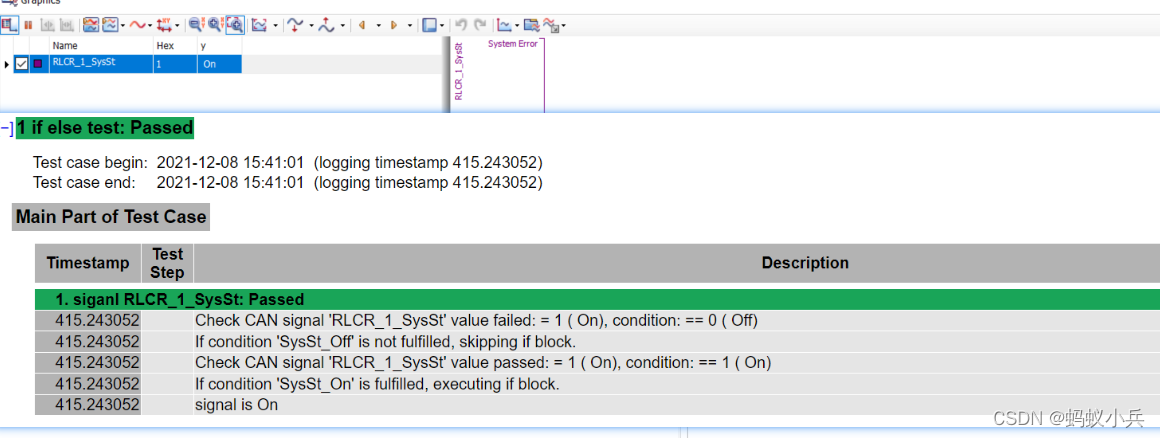

信号 RLCR_1_SysSt = 1 ，在报告中打印 signal is On

在这里插入图片描述

🌎 在条件语句中调用 capl function

1️⃣ 用 varset_bycapl 标签包裹 capl function，当满足条件后，去执行capl中的函数

<testmodule title="XML Debug" version="1.1">
	 <preparation>
		<vardef name="crash" type="int">0</vardef>
	  </preparation>
	<testcase ident="" title="if else test">
	  <choice title="siganl RLCR_1_SysSt">
		<if title="SysSt_Off">
		  <condition>
			 <cansignal name="RLCR_1_SysSt"><eq>0</eq></cansignal>
		  </condition>
		  <body>
			<varset_bycapl name="crash">
			  <caplfunction name="func1" title="func1"/>
			    <caplparam name="v" type="int">0</caplparam>
			</varset_bycapl>
		  </body>
		</if>

		<if title="SysSt_On">
		  <condition>
			<cansignal name="RLCR_1_SysSt"><eq>1</eq></cansignal>
		  </condition>
		  <body>
			<varset_bycapl name="crash">
			  <caplfunction name="func2" title="func2"/>
			    <caplparam name="v" type="int">1</caplparam>
			</varset_bycapl>
		  </body>
		</if>

		<else>
			<comment>signal is unexpected value</comment>
		</else>
	  </choice>

	</testcase>

</testmodule>

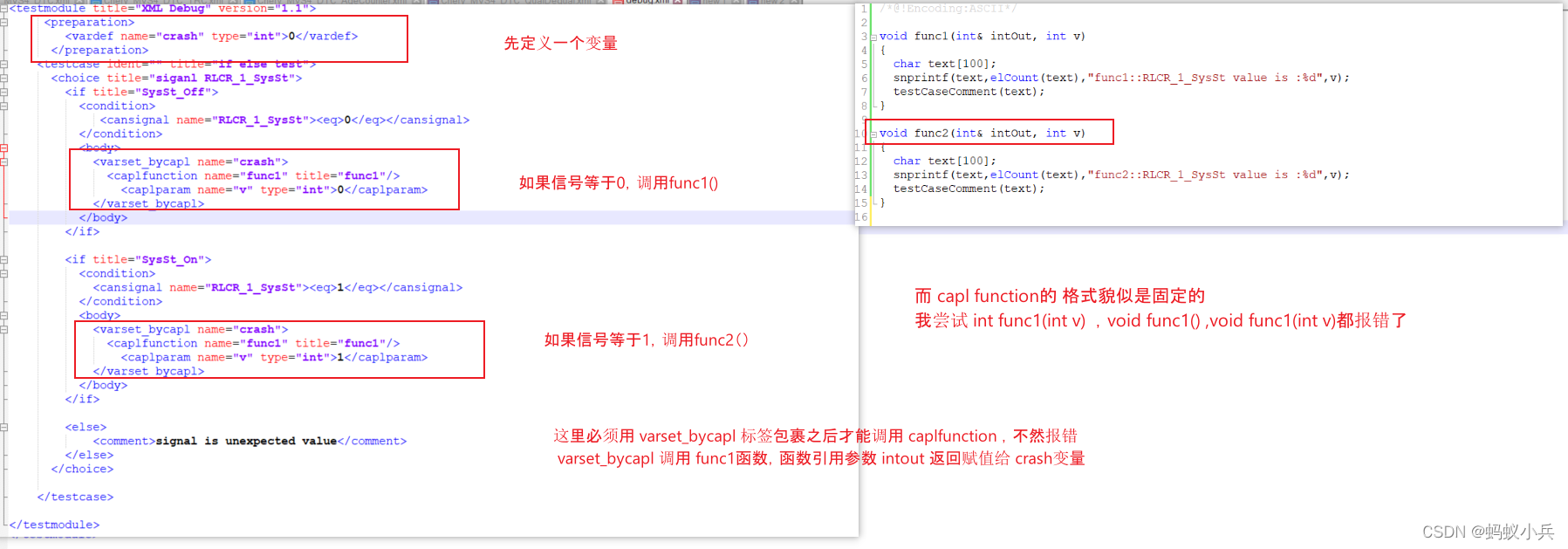

2️⃣ 上面代码的详细解释

在这里插入图片描述

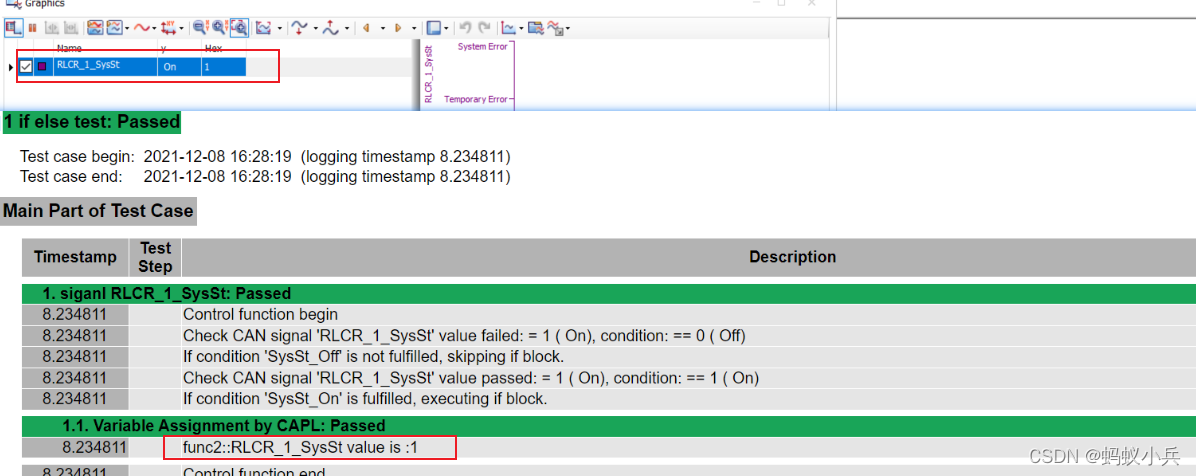

3️⃣ 测试结果如下：

在这里插入图片描述

🌎 循环控制语句for

1️⃣CAPL XML 的for 循环，语法如下图：

在这里插入图片描述

2️⃣ 下面代码是循环打印5次 ***：

<testmodule title="XML Debug" version="1.1">
	<testcase title="for loop test" ident="">

			 <preparation>
				<vardef name="looptimes" type="int">0</vardef>
			 </preparation>
			    <for_loop title="..." loopvar="looptimes" stopvalue="5" startvalue="0" increment="1">
					  <comment>***********************</comment>
			   </for_loop>
</testcase>
</testmodule>

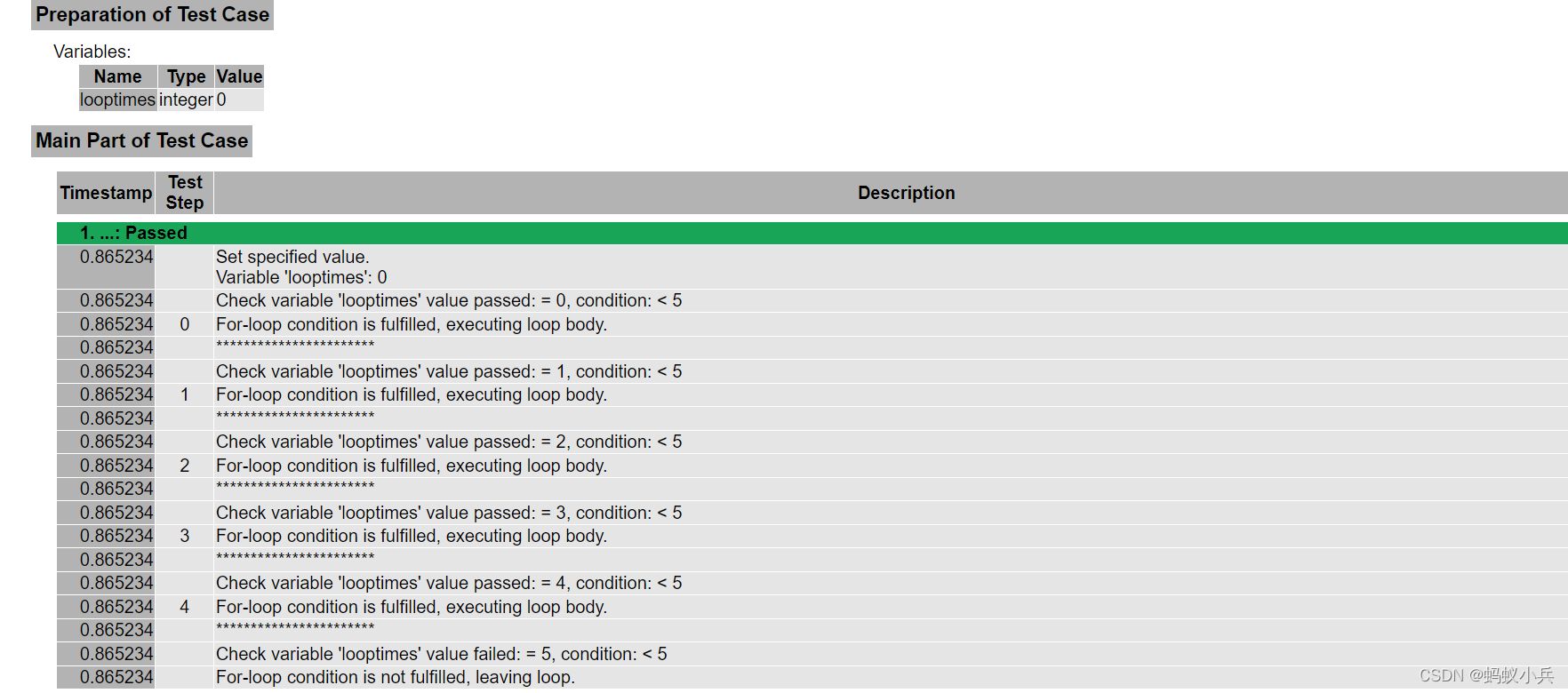

- 3️⃣ 看下测试结果

在这里插入图片描述

🌎 循环控制语句While

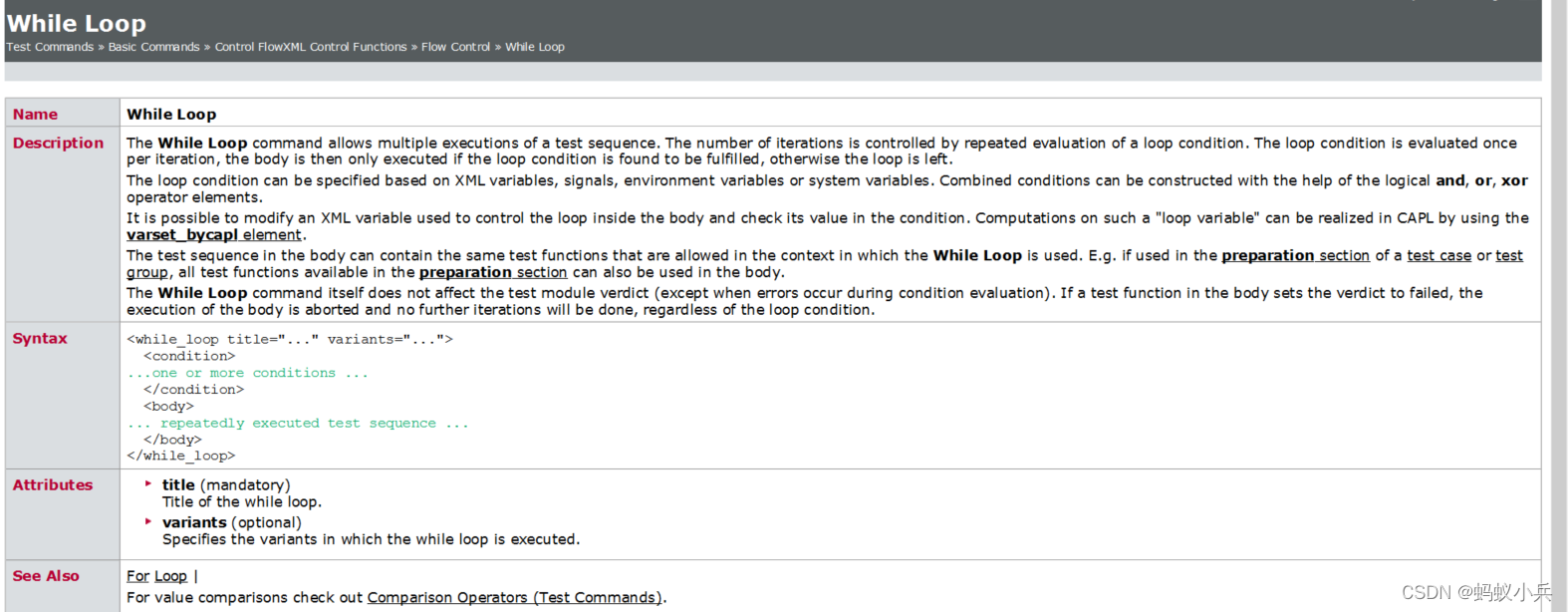

1️⃣ CAPL XML 的While 循环，语法如下图：

在这里插入图片描述

2️⃣ xm 脚本和测试逻辑如下：
信号 RLCR_1_SysSt 和 RLCR_1_BlkSts 都为0 ，则进入循环，否则跳出循环如果是逻辑或可以用
or,逻辑与用的就是and
默认，执行1000次循环，自动跳出循环，所以加个wait 标签

<testmodule title="XML Debug" version="1.1">
	<testcase ident="" title="While test">
	  <while_loop title="...">
		<condition>
		  <and>
			<cansignal name="RLCR_1_SysSt"><eq>0</eq></cansignal>
			<cansignal name="RLCR_1_BlkSts"><eq>0</eq></cansignal>
		  </and>
		</condition>
			<body>
				<comment>************************************</comment>
				 <wait title="Wait" time="100ms"/>
			</body>
	  </while_loop>
	</testcase>
</testmodule>

3️⃣ 测试结果如下，当RLCR_1_BlkSts 等于1了，循环立马跳出来了：

在这里插入图片描述

请添加图片描述
