本文详细介绍了CANoe面板中数据/文本编辑控件Hex/Text Editor的使用，包括Data、Int array和string三种类型的symbol绑定，并通过实例展示了不同类型的数据显示和编辑布局。适合零基础学习者了解如何在CANoe中创建和配置该控件。

📘前言

  • 🍅 相比Input/Output Box， Hex/Text Editor 可以用来显示更多的数据，主要用来显示byte/int 数组类型，也可以用来显示string
  • 🍅 演示软硬件环境 Windows11 x64 ； CANoe 11 SP2 x64
    请添加图片描述

目录

在这里插入图片描述

📙 数据/文本编辑控件(Hex/Text Editor )

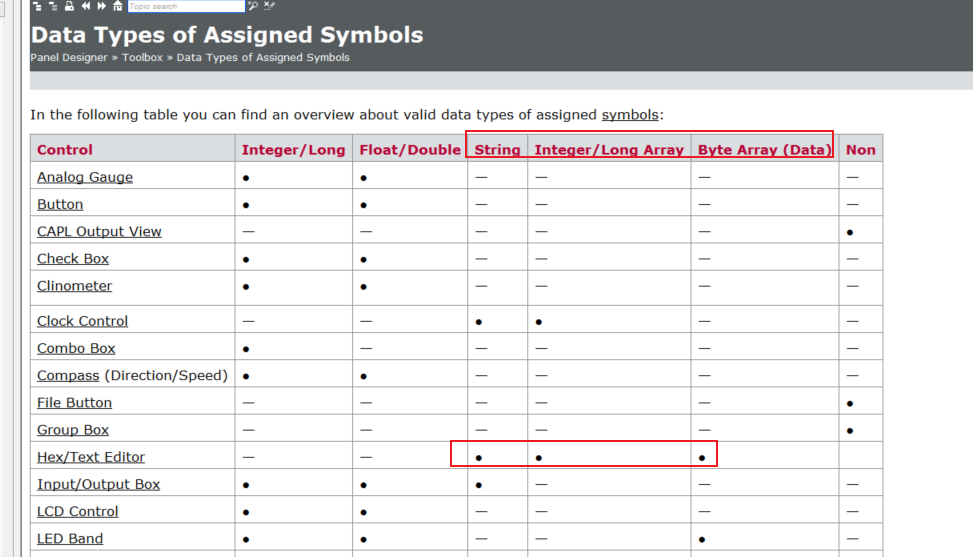

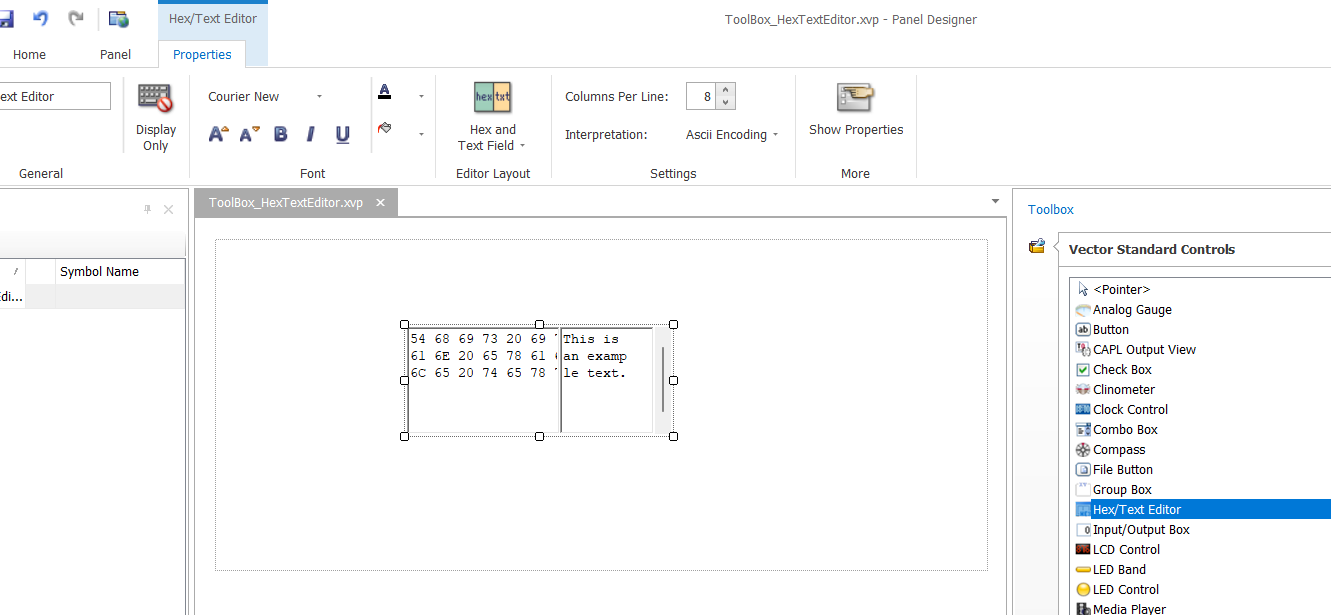

  • Hex/Text Editor 控件支持的数据类型有string 和数组。
    在这里插入图片描述
    在这里插入图片描述

📙 控件显示布局（Editor Layout ）

🍅 symbol类型是Data（byte arrary）</
