电子门铃电路振荡原理

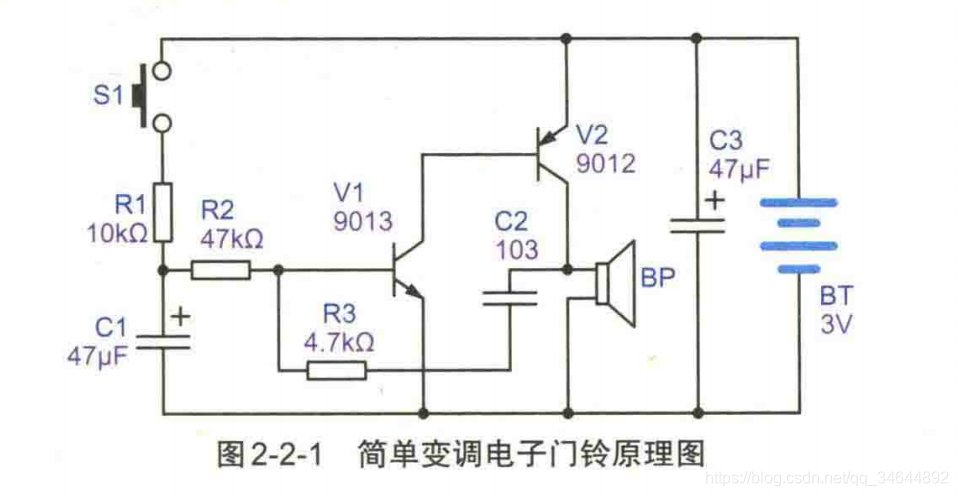

#电子门铃电路

#如何实现振荡的呢？

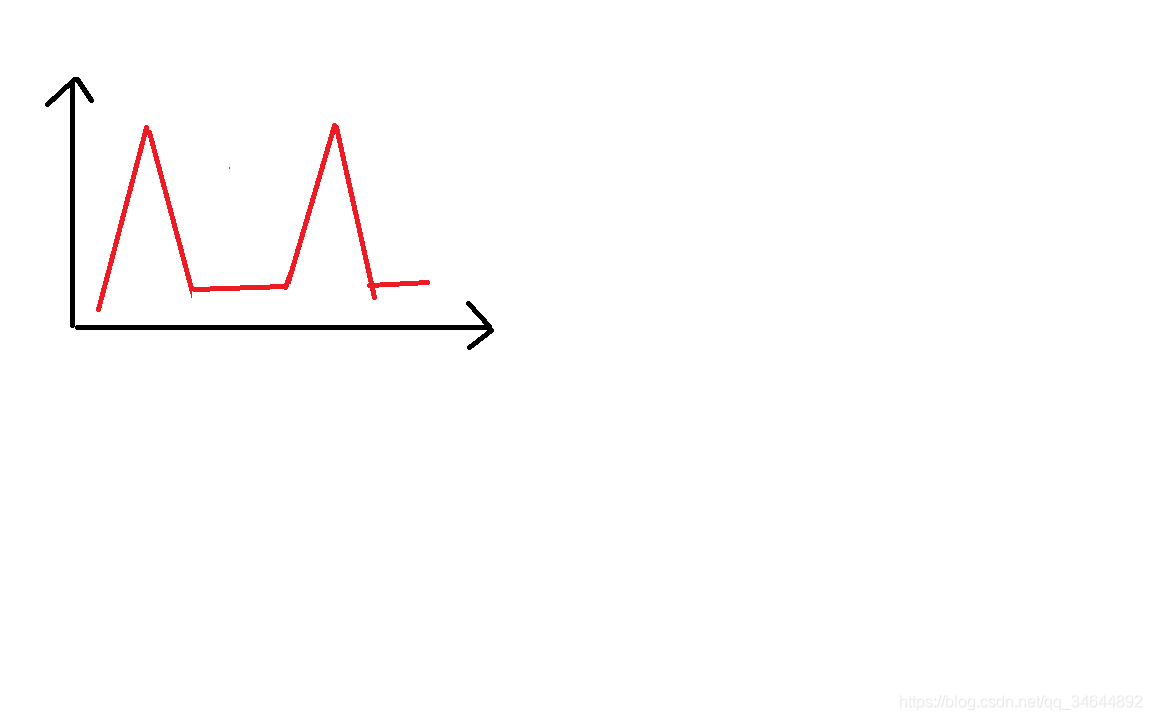

经示波器测量，开关合上后，C2的输出波形为：
C2不停的充电放电。充电是因为刚开始，后面三极管饱和导通后，电容（隔直通交）右端的电压就不能继续增大了，所以充电停止，同时三极管放大倍数又在减小，导致电容的充电电压减小了，电容开始对喇叭放电。放完后（测量为0V），又可以充电，这样流到V1基极的电流又开始增大，。。。V2又开始走向饱和导通的过程。。。。

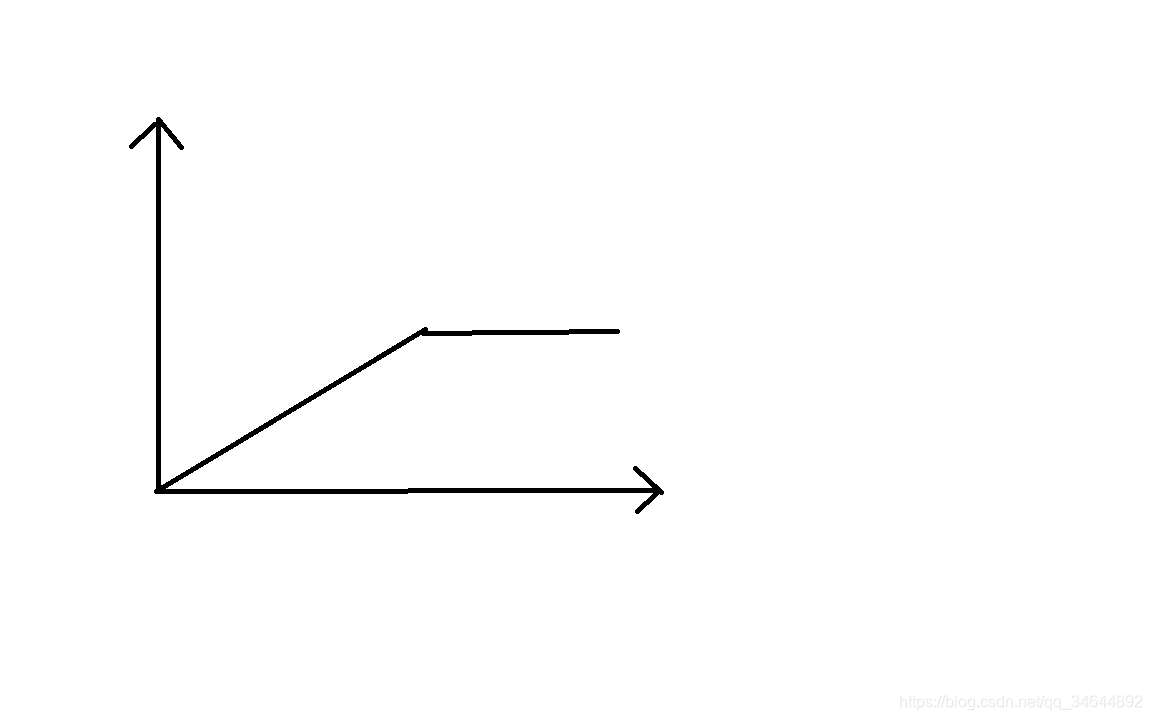

C1的波形为：

开关合上后，C1一直3V.

喇叭就是一个线圈，即电感。8欧姆阻值，经过我的测量，发现待机是侯，电流竟然到了200mA ，真的费电啊。 三极管饱和导通后，CE之间的电阻值也大概8欧姆。（欧姆定律算得）

三极管导通后，Ube的压差=0.7V 左右。
