  1. 字节不变性
  2. 非对齐传输
  3. BRESP/RRESP编码
  4. 从机Busy指示

字节不变性 Byte invariance

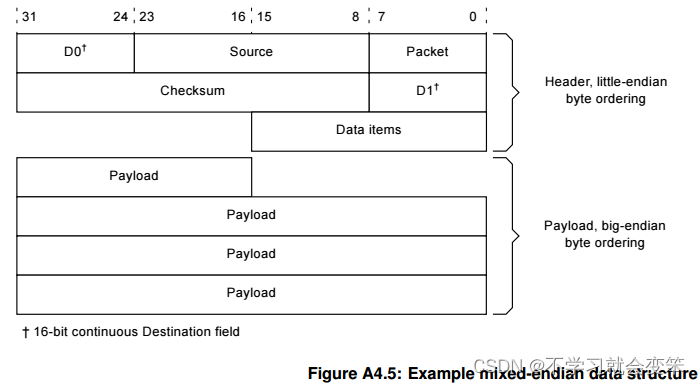

为了访问具有混合字节序的单个内存空间，AXI协议使用字节不变的字节顺序结构。

字节不变的字节序指的是对于任何多字节元素的数据结构：
• 该元素使用相同的连续字节存储在内存中，不考虑数据的字节序。
• 字节序决定了这些字节在内存中的顺序，即它决定了该元素的第一个字节是最高有效字节（MSB）还是最低有效字节（LSB）。
• 任何字节传输到地址都通过相同的数据通道线路传递8位数据到相同的地址位置，不考虑其所属的更大数据元素的字节序。

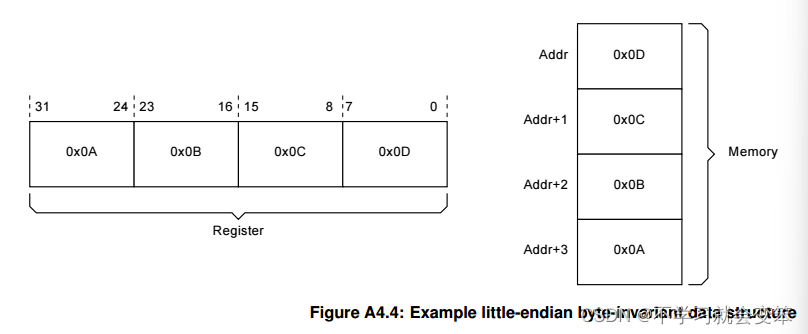

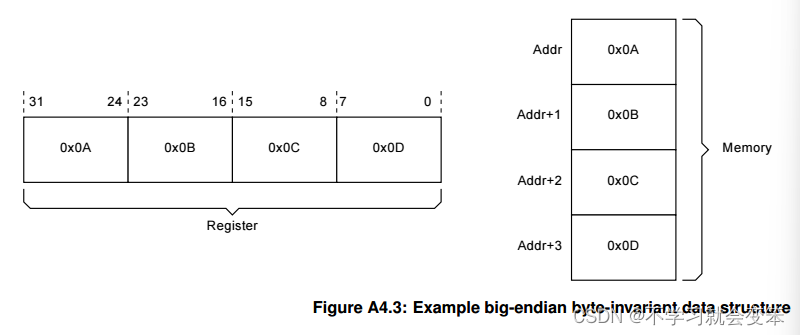

大小端示意图：

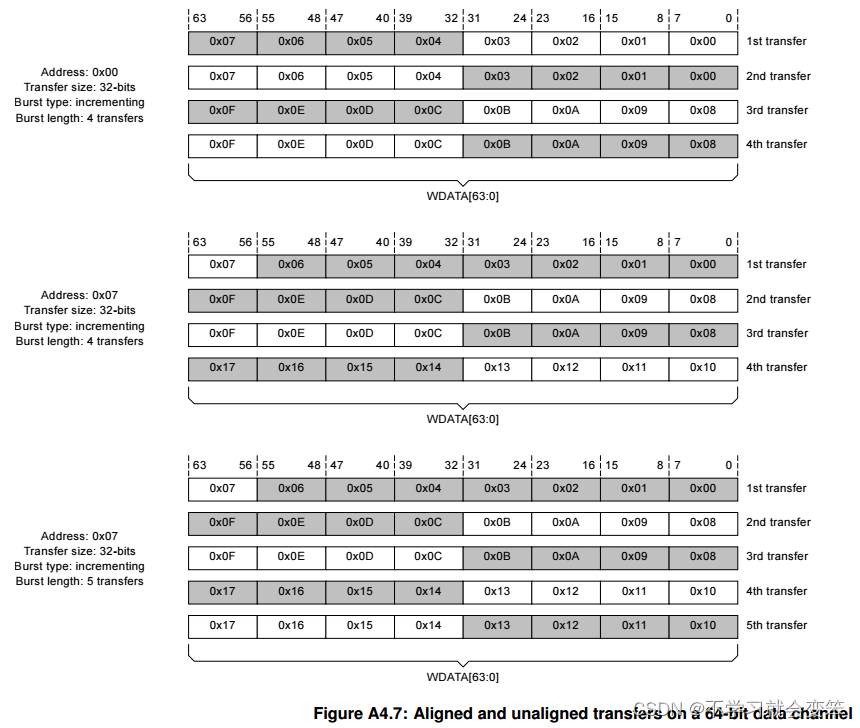

非对齐传输

AXI支持非对齐传输，即transfer的第一个字节的地址没有在32-bit 地址边界上。

主机可以：

  • 非对齐起始地址，使用低位地址线
  • 提供对齐地址，使用字节通道strobe 标识非对齐起始地址

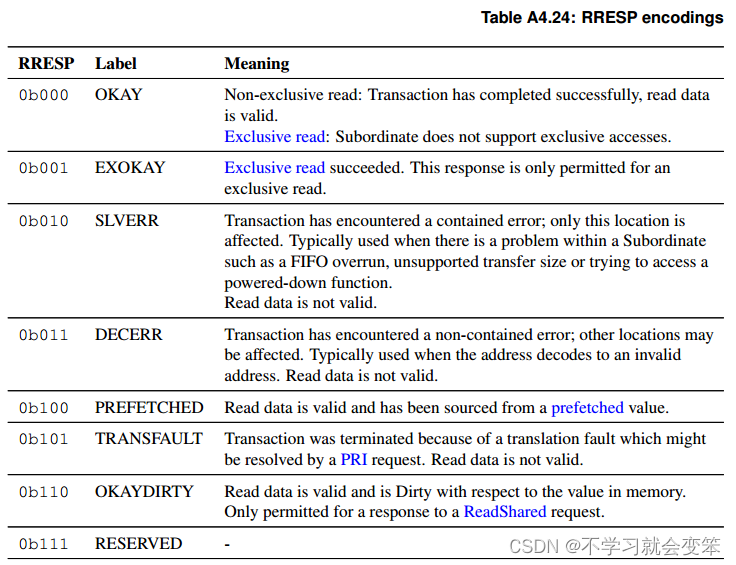

BRESP/RRESP编码

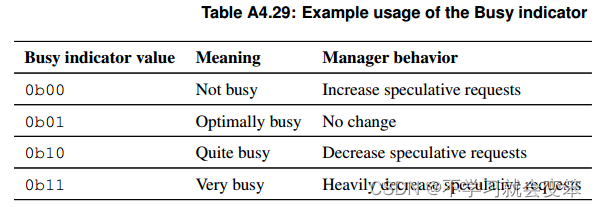

从机Busy指示
