本文展示基于OCCT开发的CMM软件中路径仿真的demo。包括加载IGES或STP格式模型、动画展示、通过布尔判断进行碰撞检测与路径优化、元素选择、模型基本操作及设置安全平面等内容，还给出使用探针系统测量圆柱的效果图。
本文仅作demo展示，关于OCCT的使用不做介绍
基于OCCT开发的一个CMM软件中路径仿真的demo，以模拟三坐标测量机探针系统下的路径仿真
0. 加载IGES或STP格式模型
1. 动画
2. 布尔判断进行碰撞检测，路径优化绕过障碍面
3. 元素选择
4. 模型基本操作（拖拽，平移，缩放）

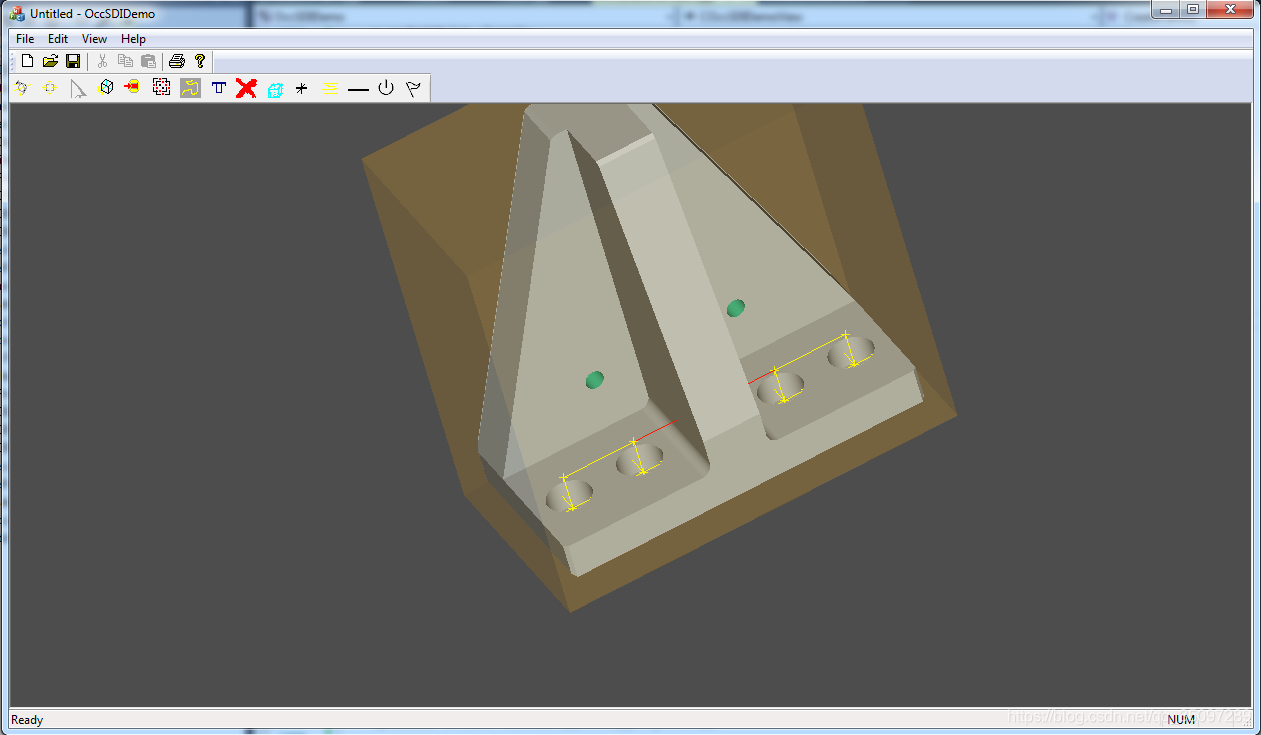

5. 安全平面（包围盒）
效果图如下：使用探针系统测量四个圆柱，每个圆柱测一层，四个点。

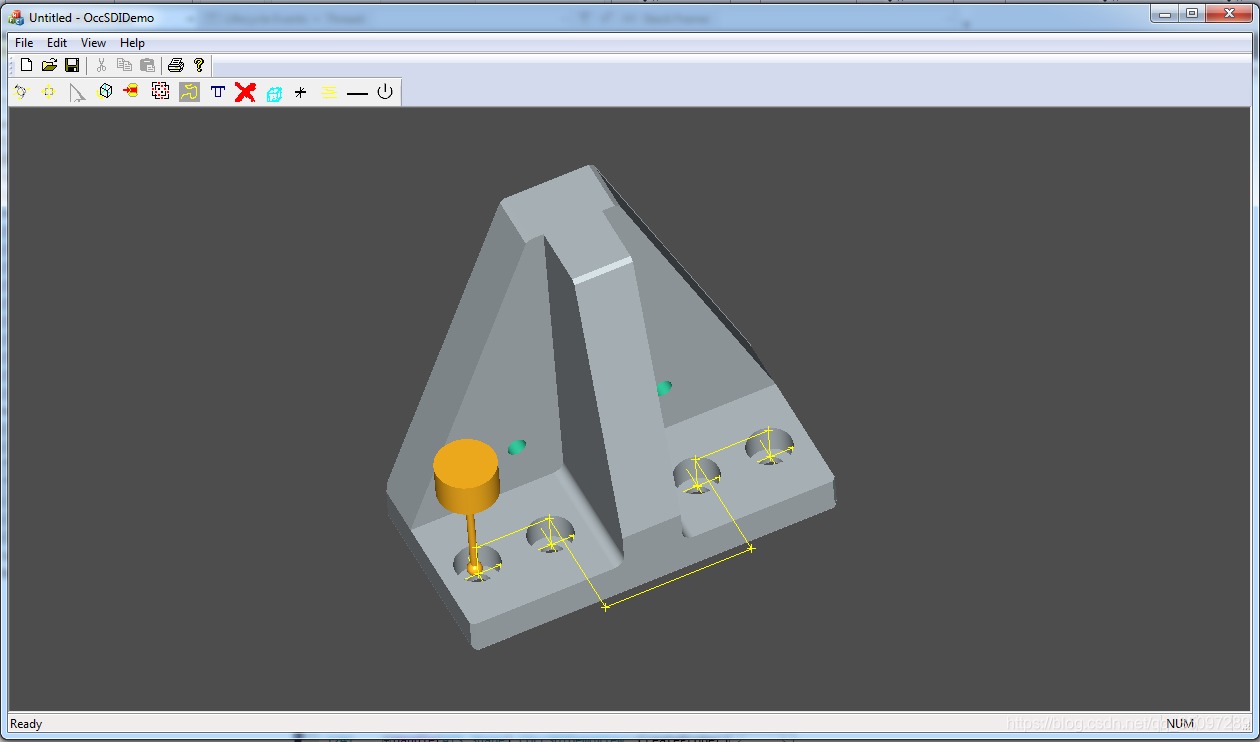

路径优化前：

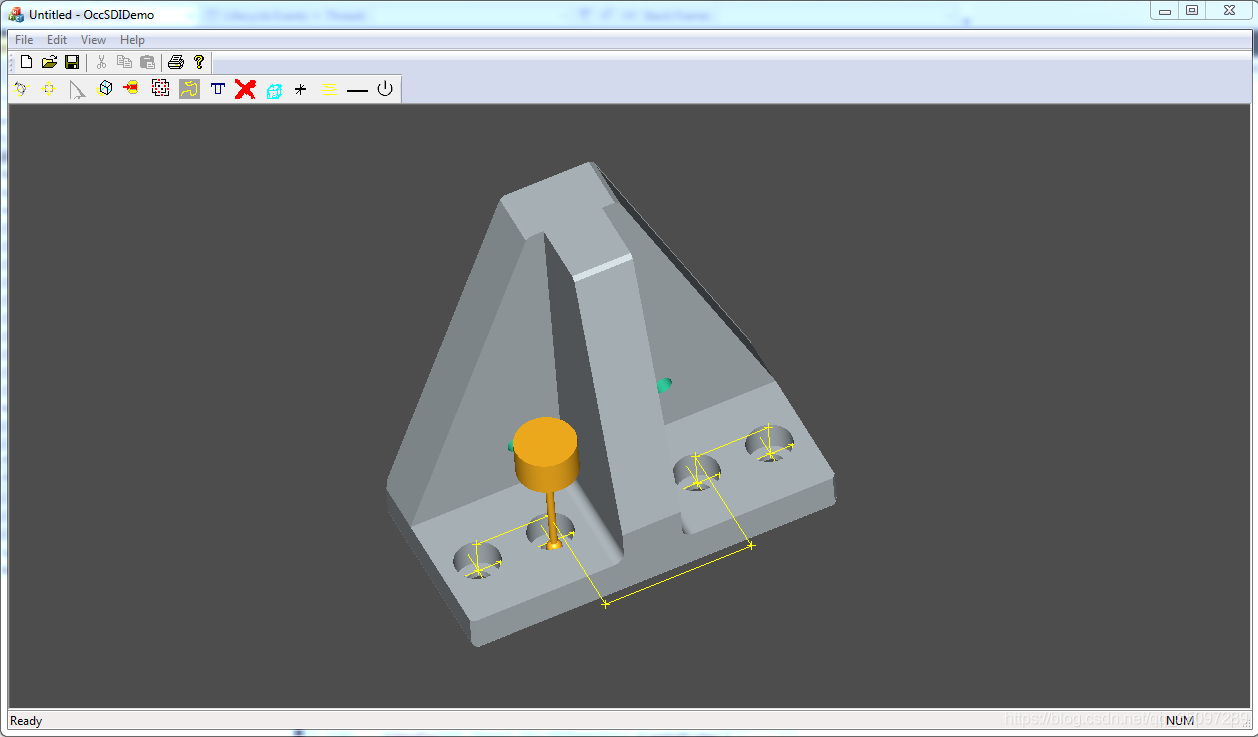

路径优化后：

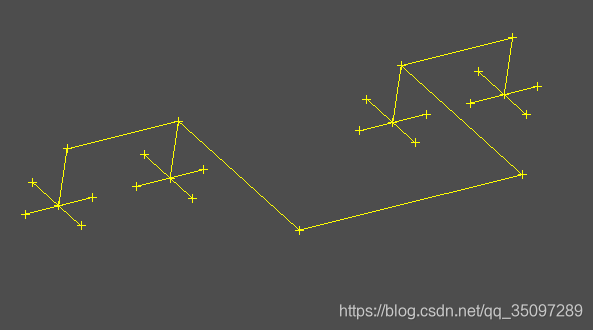

单独看生成的路径（未优化）

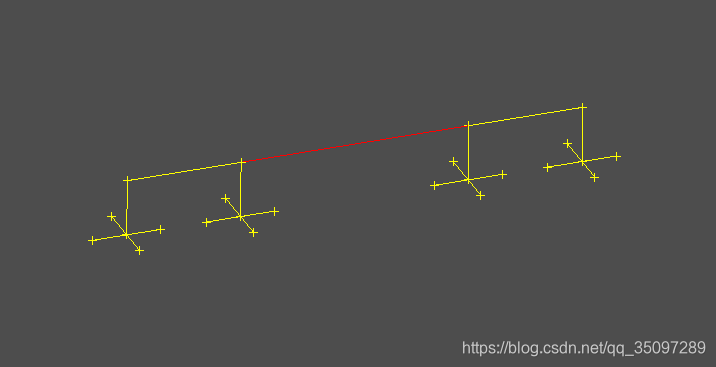

优化后
