一、使用DMA采集2路ADC

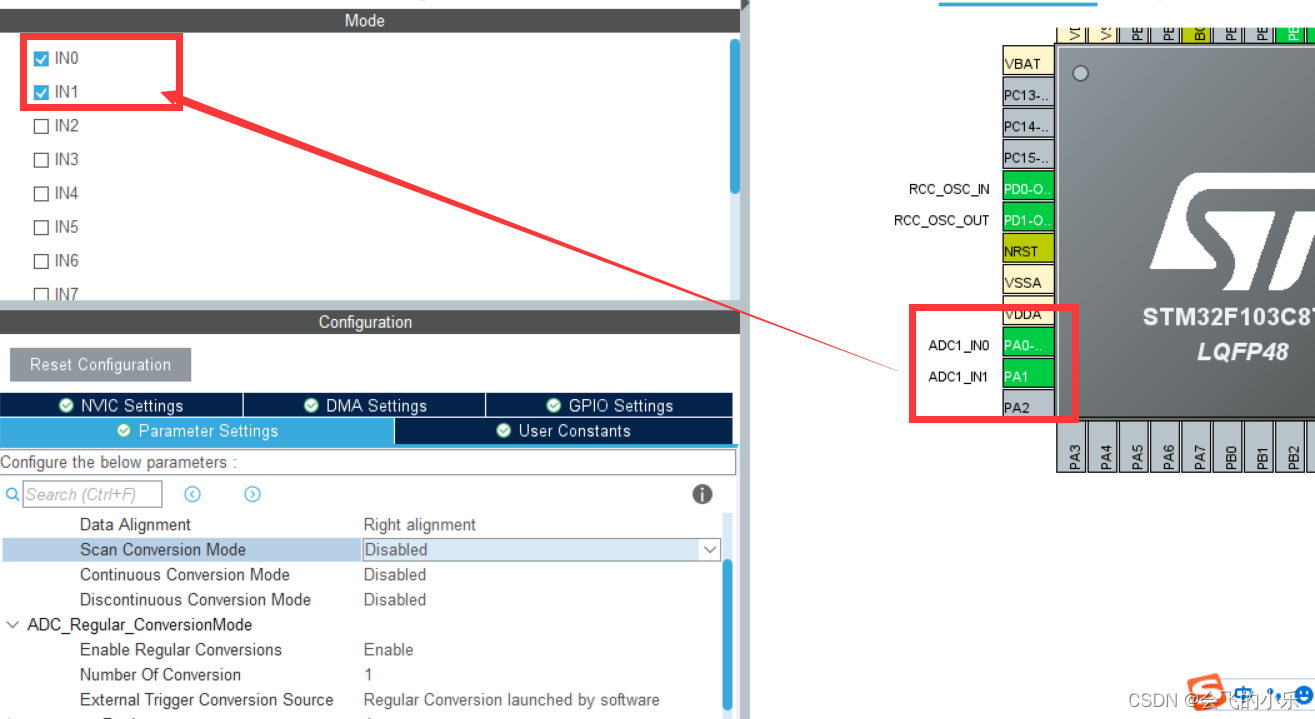

1.初始化两个 ADC 通道

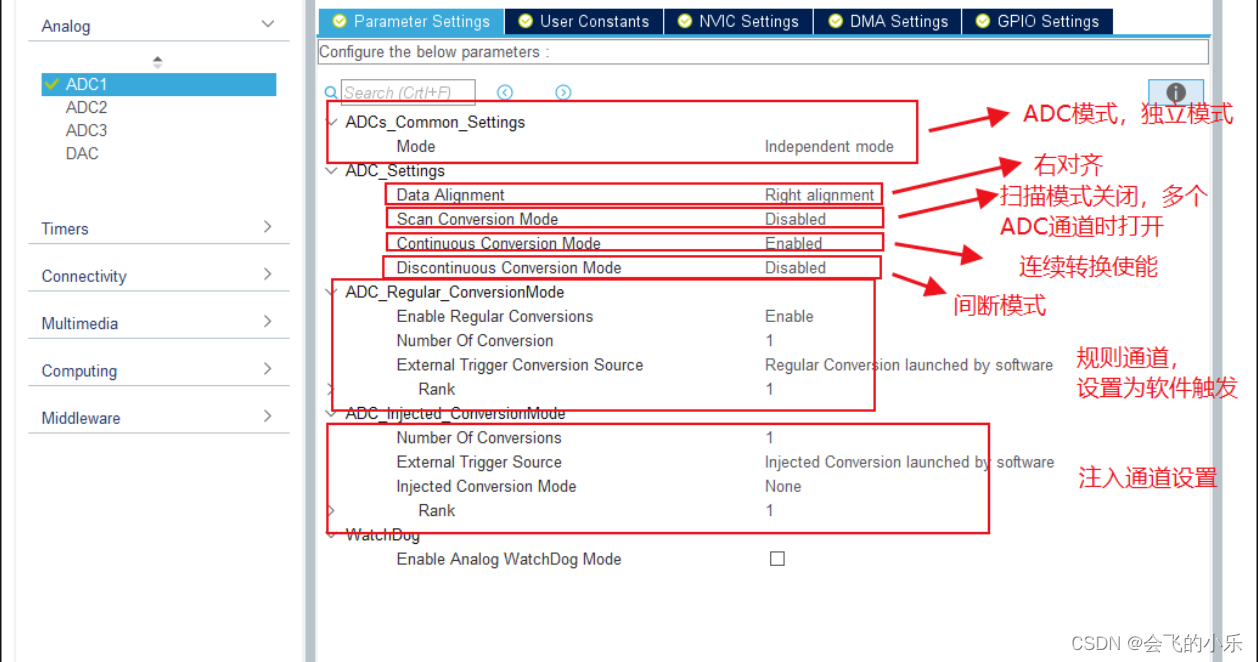

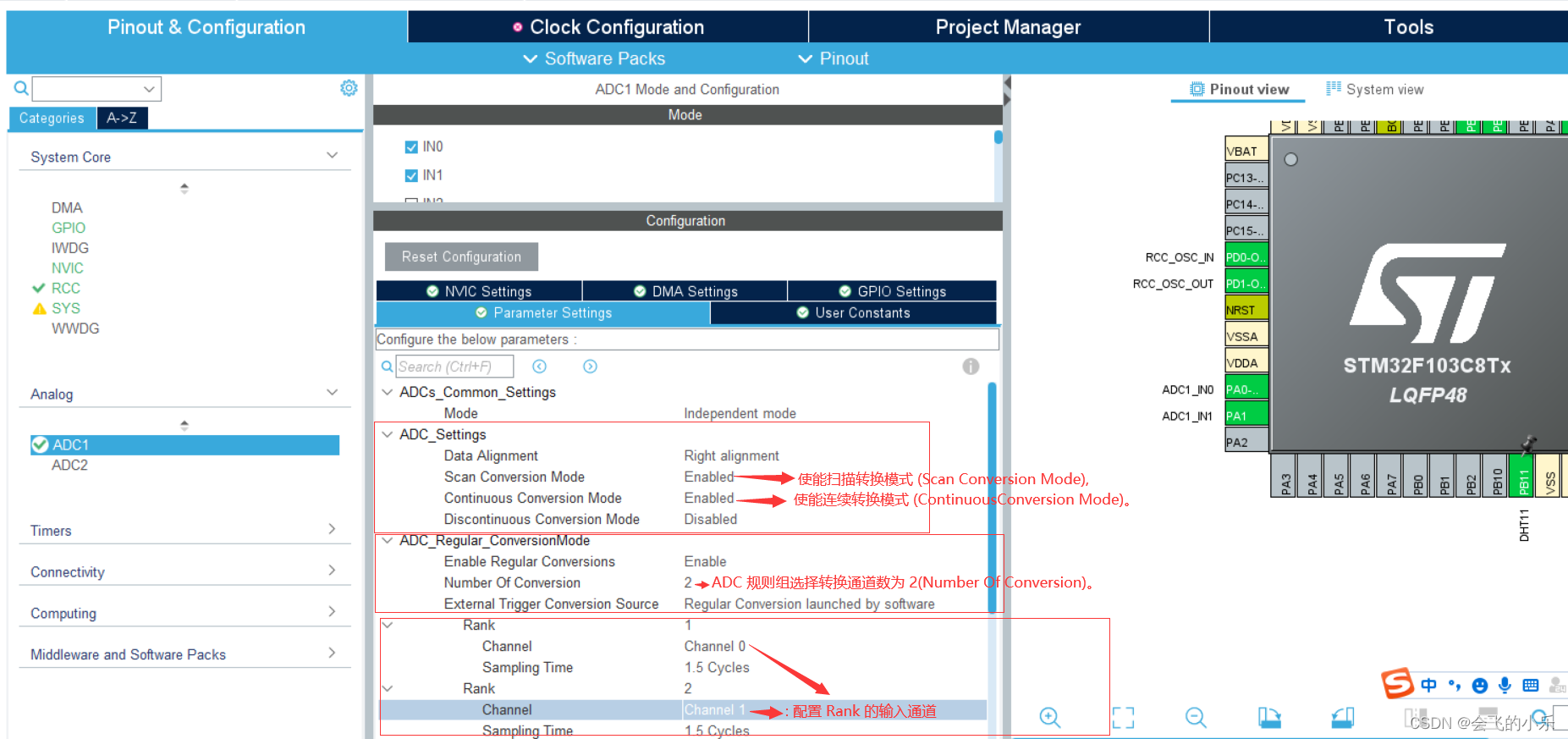

2.配置相关属性

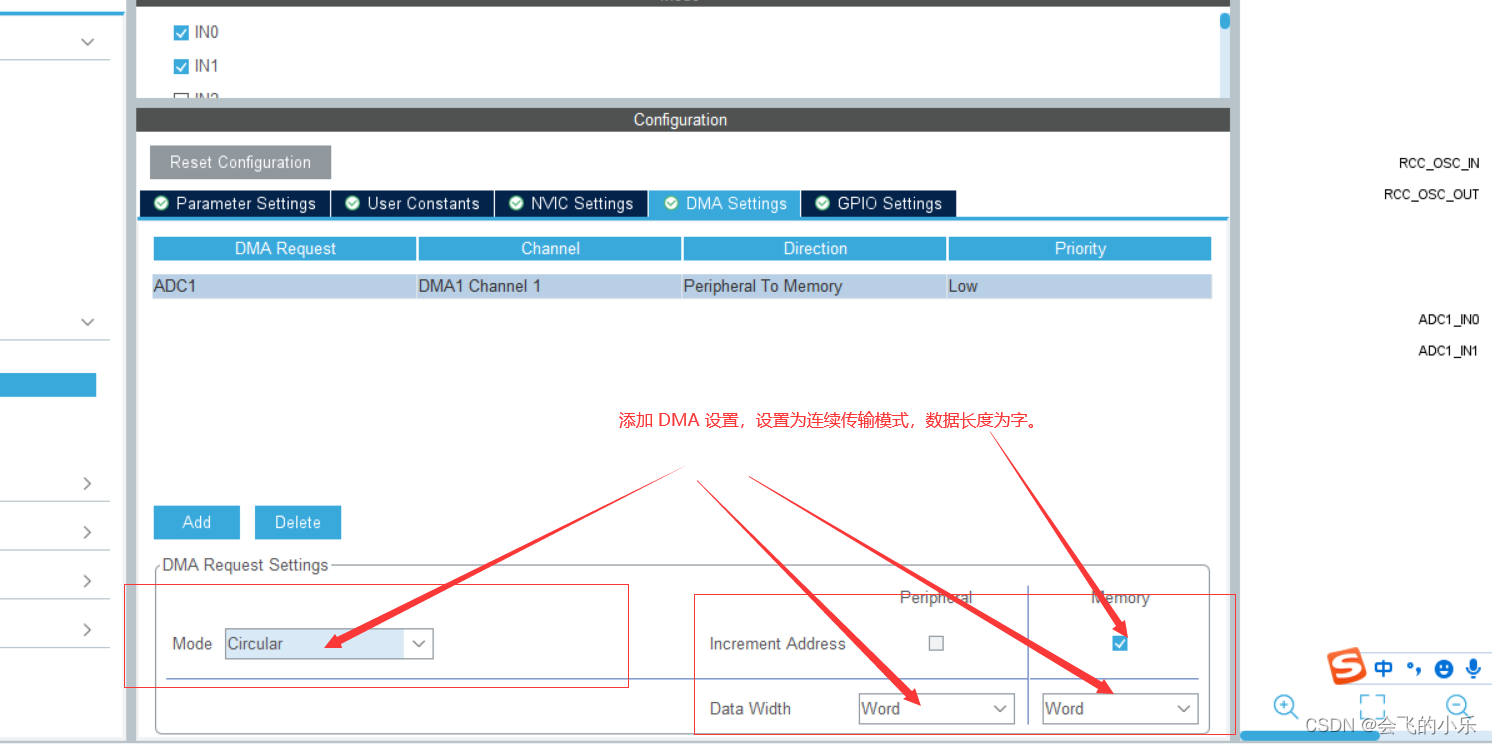

3.添加 DMA

4.撰写业务代码

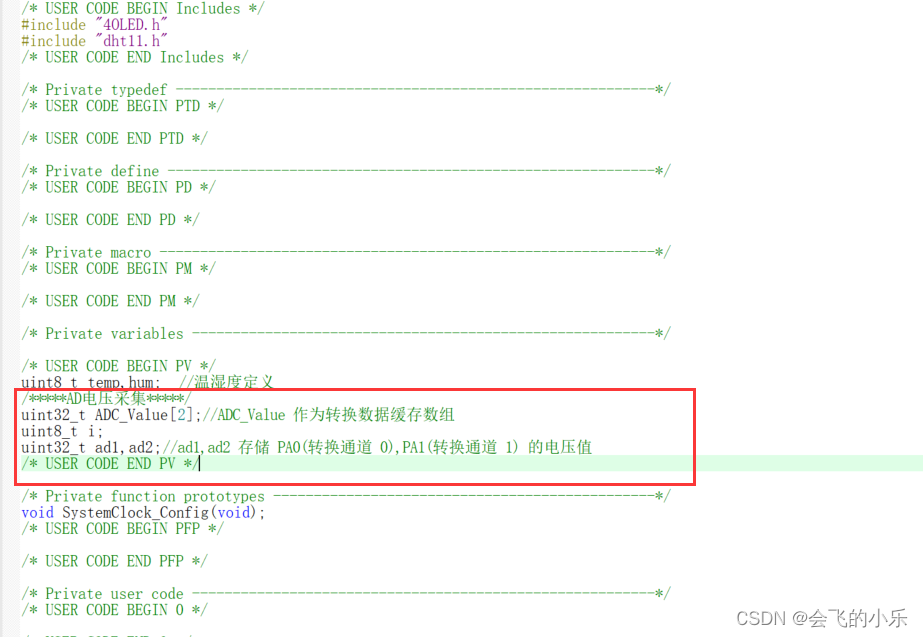

（1）变量添加

/* USER CODE BEGIN PV */
/*****AD电压采集*****/
uint32_t ADC_Value[2];//ADC_Value 作为转换数据缓存数组
uint8_t i;
uint32_t ad1,ad2;//ad1,ad2 存储 PA0(转换通道 0),PA1(转换通道 1) 的电压值
/* USER CODE END PV */

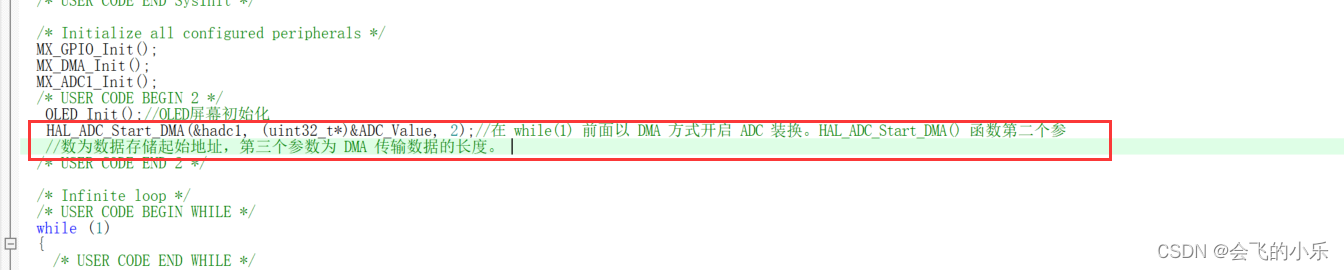

（2）以DMA方式开启ADC转换

/* USER CODE BEGIN 2 */
HAL_ADC_Start_DMA(&hadc1, (uint32_t*)&ADC_Value, 2);//在 while(1) 前面以 DMA 方 // 式开启 ADC 装换。HAL_ADC_Start_DMA() 函数第二个参数为数据存储起始地址，第

//三个参数为 DMA 传输数据的长度。
/* USER CODE END 2 */

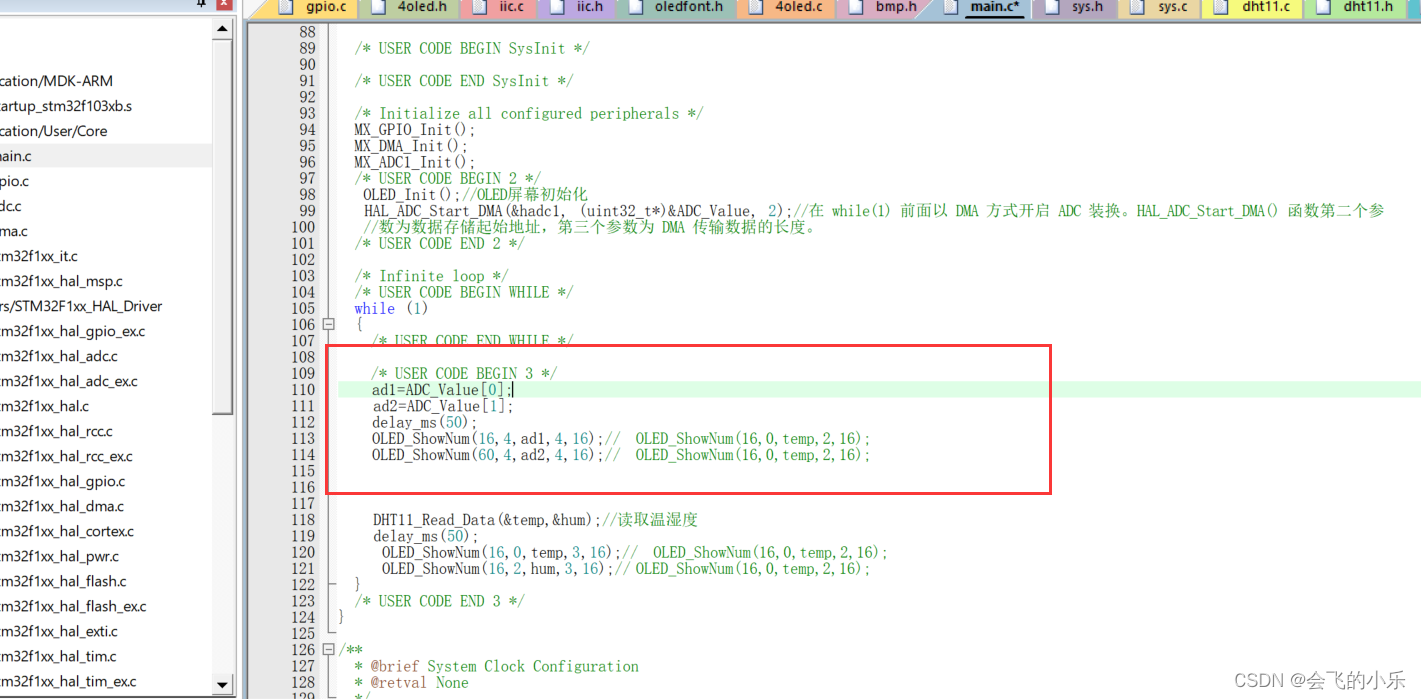

（3）在主函数中编写代码

/* USER CODE BEGIN 3 */
   ad1=ADC_Value[0];
   ad2=ADC_Value[1];
   delay_ms(50);
}
/* USER CODE END 3 */

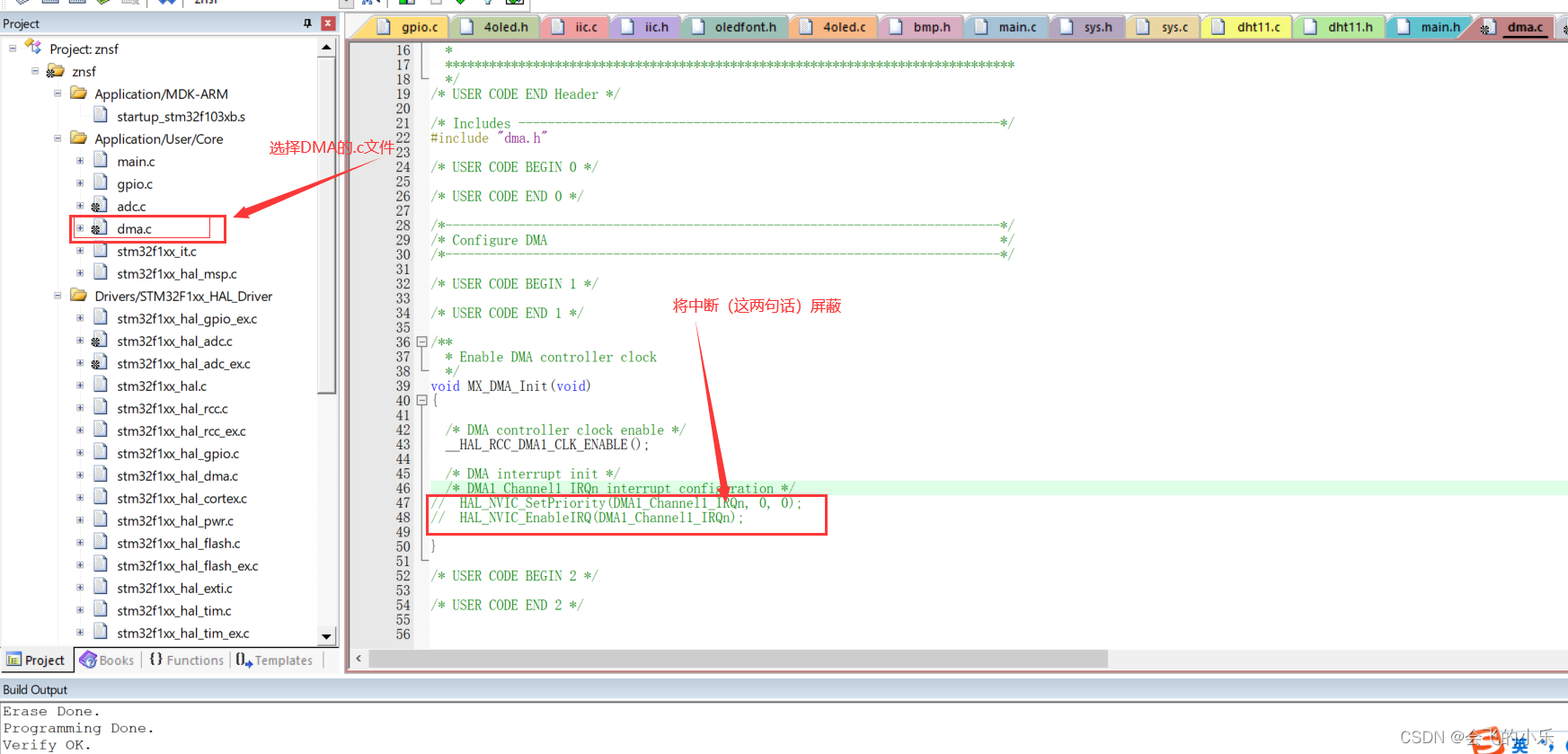

（4）还需要把DMA的中断注释掉，否则会一直进中断，

二、采用轮询的方式

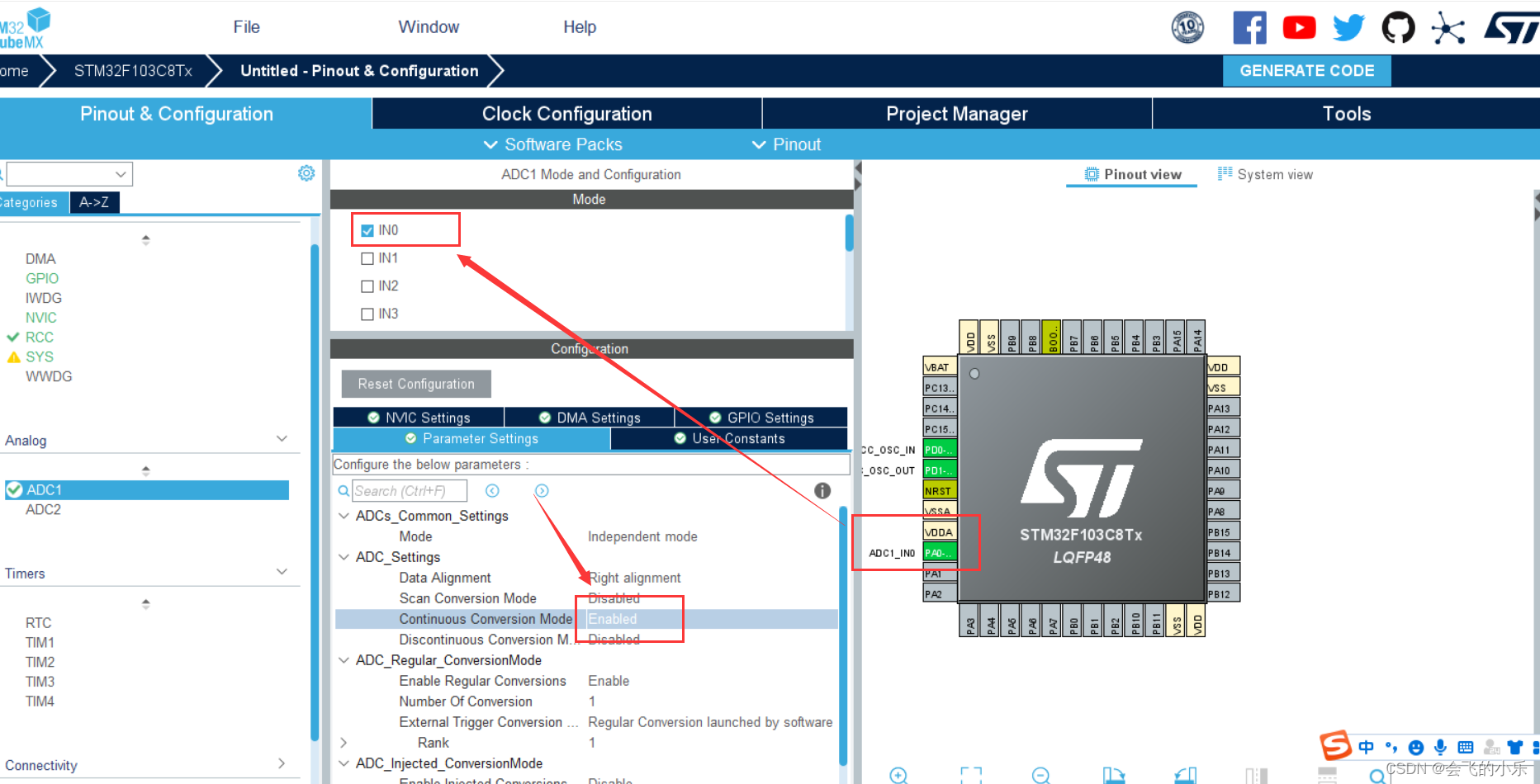

1.使能ADC引脚

各个部分的功能

2.业务代码编写

（1）设置读取变量

/* USER CODE BEGIN 0 */

uint16_t ADC_Value;

/* USER CODE END 0 */

（2）初始化ADC

MX_ADC1_Init();

HAL_ADCEx_Calibration_Start(&hadc1); //AD校准

/* USER CODE BEGIN 2 */

(3)撰写主函数代码

HAL_ADC_Start(&hadc1); //启动ADC转换

HAL_ADC_PollForConversion(&hadc1, 50); //等待转换完成，50为最大等待时间，单位为ms

if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc1), HAL_ADC_STATE_REG_EOC))

{

ADC_Value = HAL_ADC_GetValue(&hadc1); //获取AD值

}

HAL_Delay(1000);
