本文介绍了如何在131072字节的数据中有效地管理内存地址，包括MB、MW和MD的不同层次，以及如何划分MB0-MB199到MD374-MB1499的四个使用区间，强调了地址分配的独立性和避免重复地址的重要性。
摘要由CSDN通过智能技术生成

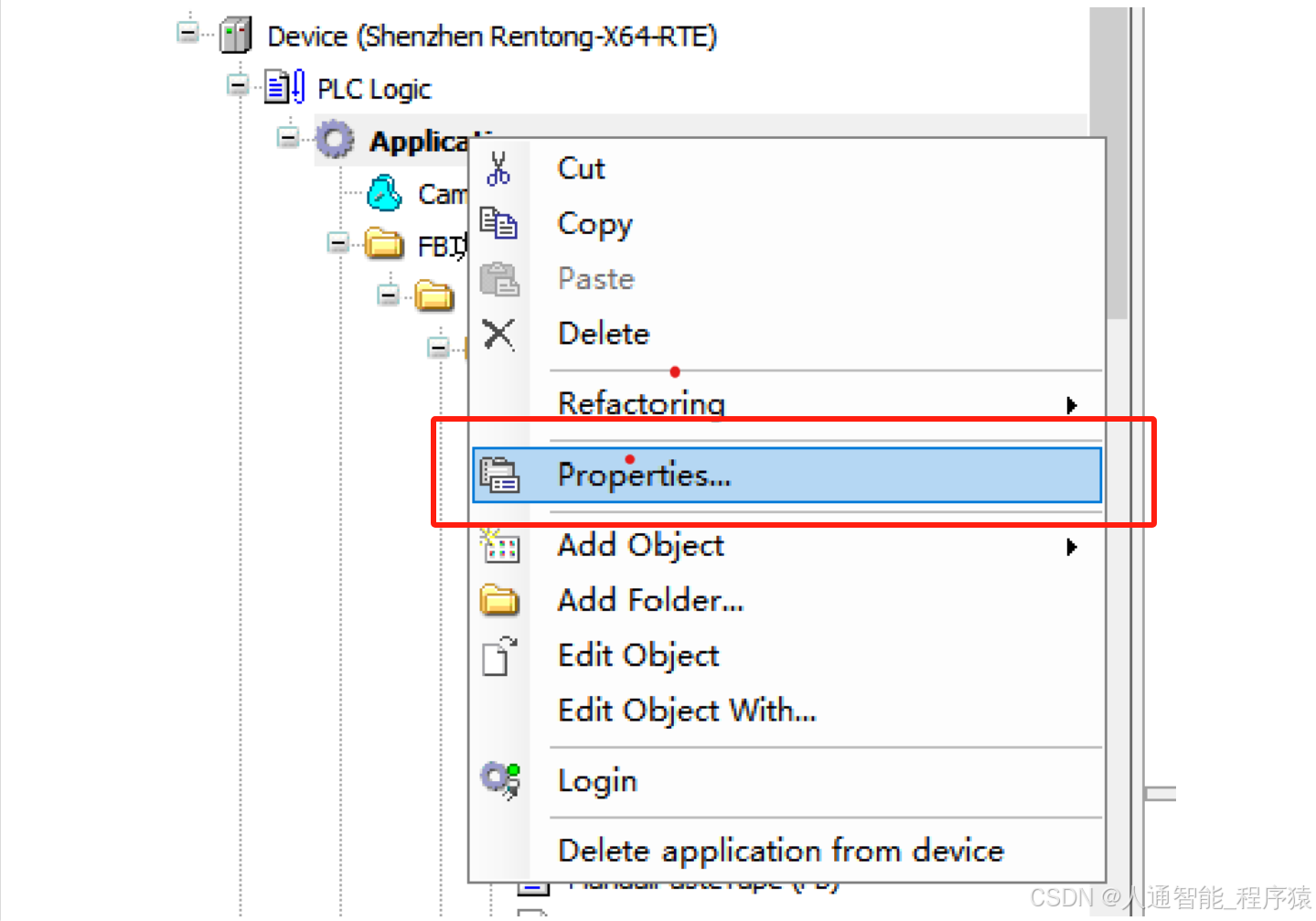

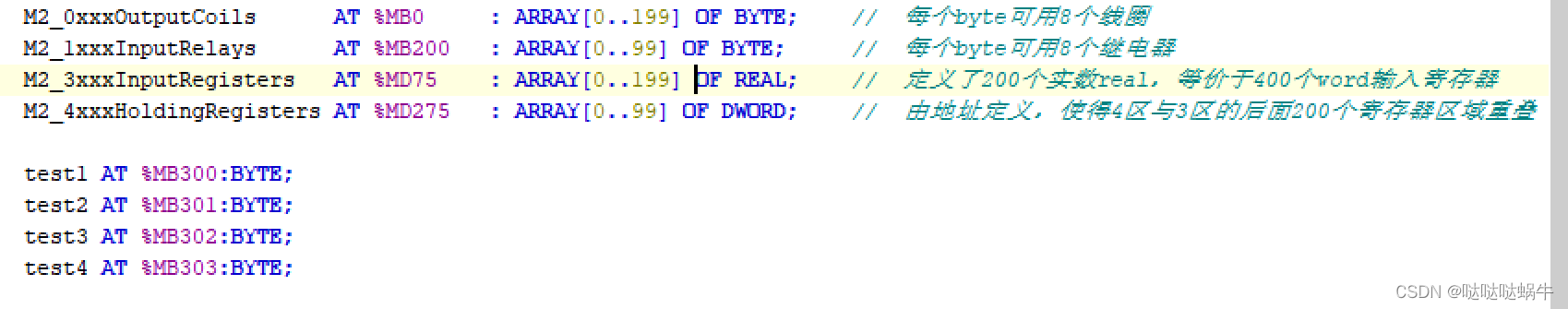

以上为例：

假定，数据整个大小为131072个字节

即存在

MB0-MB131071个地址

MW0-65534个地址

MD0-32766个地址

每一个MD=2个MW=4个MB

即MD0=MW0-MW1=MB0-MB1-MB2-MB3。

即MD75=MW150-MW151=MB300-MB301-MB302-MB303。

对以上地址赋值时，会同时影响该区域的所有相关地址，所以需要谨慎使用，不可使用重复地址。

根据以上可得例子中实际使用到地址为：

MB0-MB199为第一区间

MB200-MB299为第二区间

MD75-MD274（MB300-MB1099）为第三区间

MD275-MD374（MB1100-MB1499）为第四区间

至此，所有Memory区间均已划分作为使用。地址独立。赋值即可
