[智能家居]DIY下雨感应器 接入HomeAssistant实现下雨语音提醒

前言

本项目的起因是周末在家洗衣服，晾在窗外的晾衣架上，本来是个艳阳高照的天气，突然下起了雨，而在屋内写代码的我对此一无所知，等发现的时候，快晾干的衣服已经在滴水了，因此萌生了DIY一个能够检测下雨，并且语音提醒的东东。

首先看一下演示视频

HomeAssistant下雨检测演示视频

接下来，咱们进入正题。

一、硬件篇

  本项目使用到的硬件和自制人体感应器部分基本相同，此处只是罗列出来，不再过多介绍了。传送门

1. 硬件清单

• ESP-01S 串口WIFI模块
• 5V2A充放电一体模块
• 1.8V-5V转3.3V升降压模块
• type-C 转接板
• 按键及键帽
• 锂电池
• 细导线
• 杜邦线
• 雨露传感器

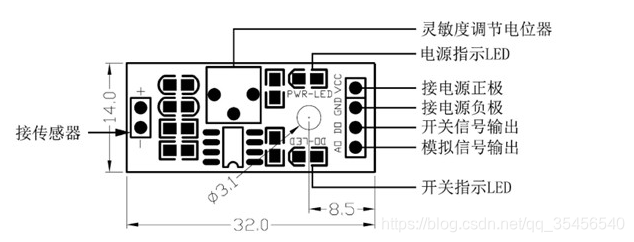

2.雨露传感器

Water Sensor是一个利用湿度方式检测有没有水分的传感器，可用于天气状况的监测，可以检测有没有下雨。将传感器放置在室外，当有雨水滴到检测面上时，湿度将增大，随之电压升高，并转成数字信号DO和模拟信号AO输出。除了检测雨水外，雾水和水蒸气也都能检测。

二、工具篇

• 电烙铁
• 热熔胶枪
• 固件烧录器

三、组装篇

1.固件烧写

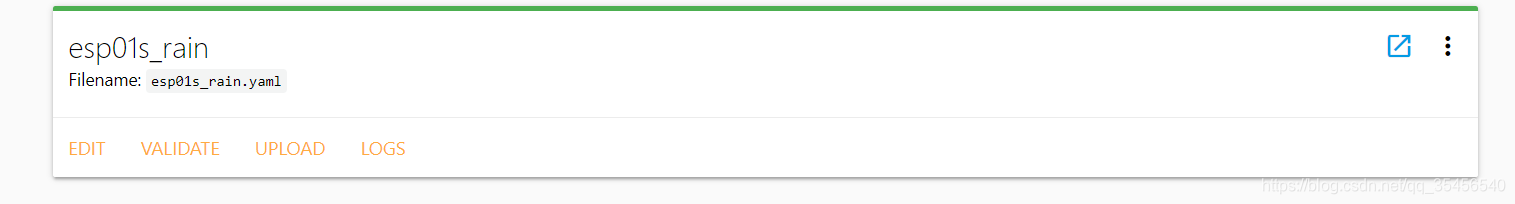

为ESP-01S烧录ESP-Home固件，硬件安装好后，可以通过OTA的方式升级固件，而无需取下。
固件的编辑、编译、下载流程参考 软件篇

配置文件如下：

esphome:
  name: esp01s_rain
  platform: ESP8266
  board: esp01_1m

wifi:
  ssid: "TP-LINK_C770"
  password: "tzacwbc418"

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "Esp01S Rain Fallback Hotspot"
    password: "HgQQT5PNt4Z5"

captive_portal:

# Enable logging
logger:

# Enable Home Assistant API
api:

ota:


web_server: ##web控制，添加了这2行，就可以在网页端打开设备ip
  port: 80

binary_sensor: #定义传感器
  - platform: gpio
    pin:
      number: 0
      inverted: yes
    name: "rain sensor"
    device_class: moisture

    id: motion_01
    on_press:
      - switch.turn_off: motion_01_light
    on_release:
       - switch.turn_on: motion_01_light

switch:
  - platform: gpio
    pin: GPIO2
    name: "rain  light"
    id: motion_01_light
    restore_mode: ALWAYS_ON

2. 硬件连接

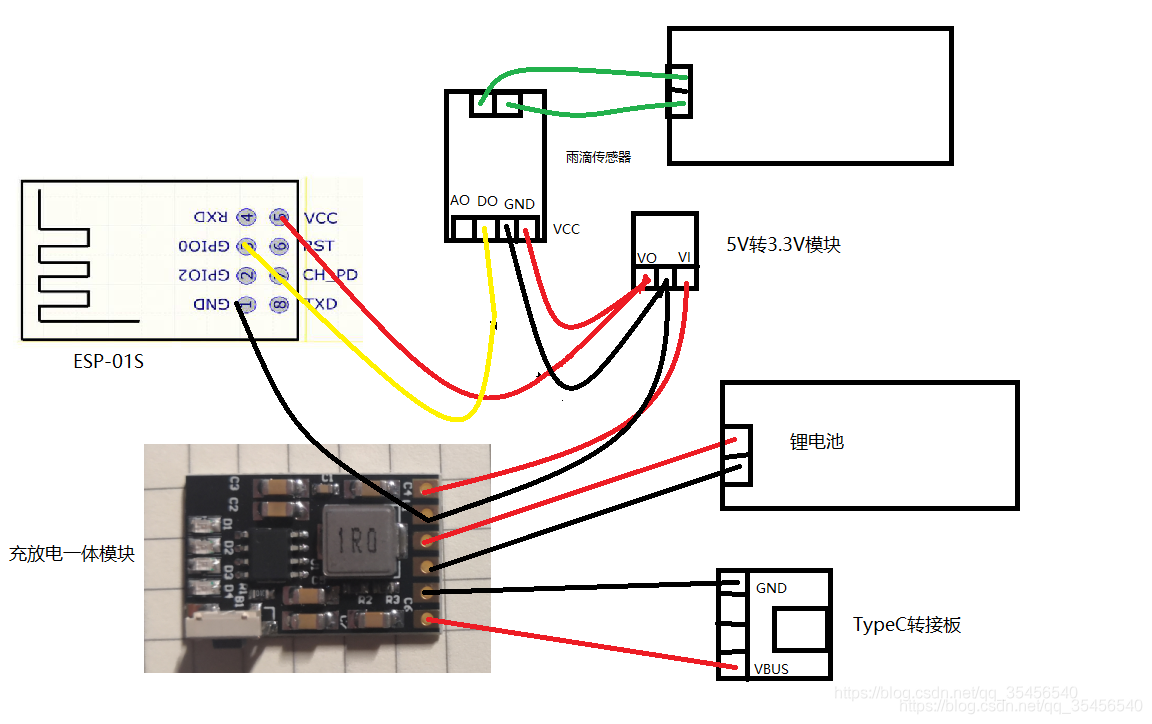

硬件接线图如下所示：

连接方式与人体感应器基本相同，需要注意的是人体感应开关需要5V供电，而雨滴传感器只需要3.3V即可。

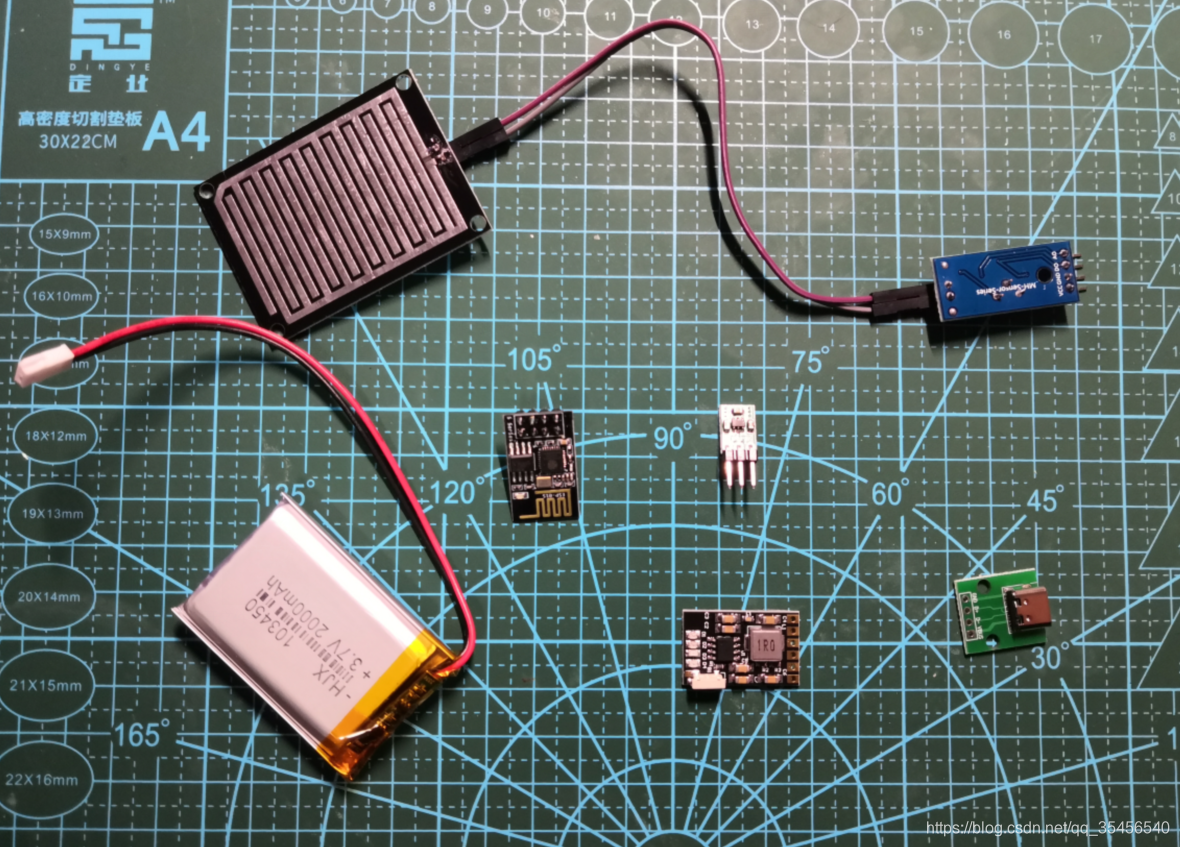

硬件全家福如下图所示：

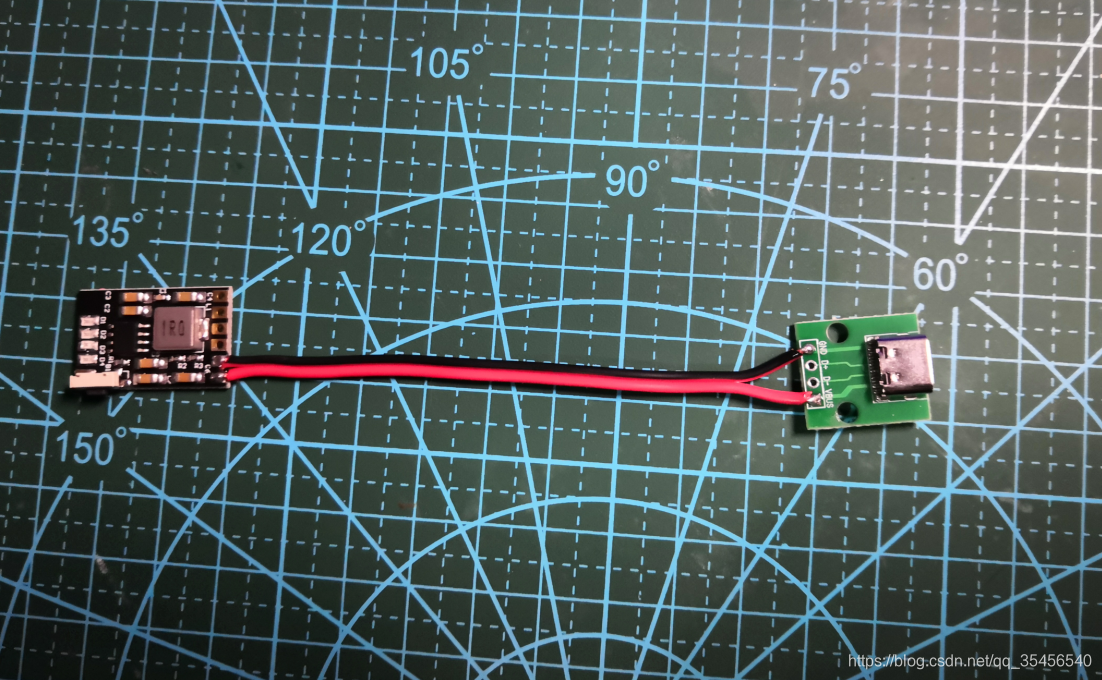

• 连接TypeC 转接板到电源模块输入端
• 连接电池
• 连接电源输出到5V -3.3V降压模块的输入端
• 5V-3.3V降压模块输入端引出两路杜邦线
• 使用杜邦线连接ESP-01S 和雨滴传感器
• 使用杜邦线连接雨滴传感器DO脚到ESP-01 IO0
• 检查焊接无误后，连接电池
  最后一步，安装外壳，我是用了一个75mm75mm25mm的塑料盒子、安装电源模块的时候，我没有把按键接出来，而是在壳子上开了一个洞。

3. OTA升级

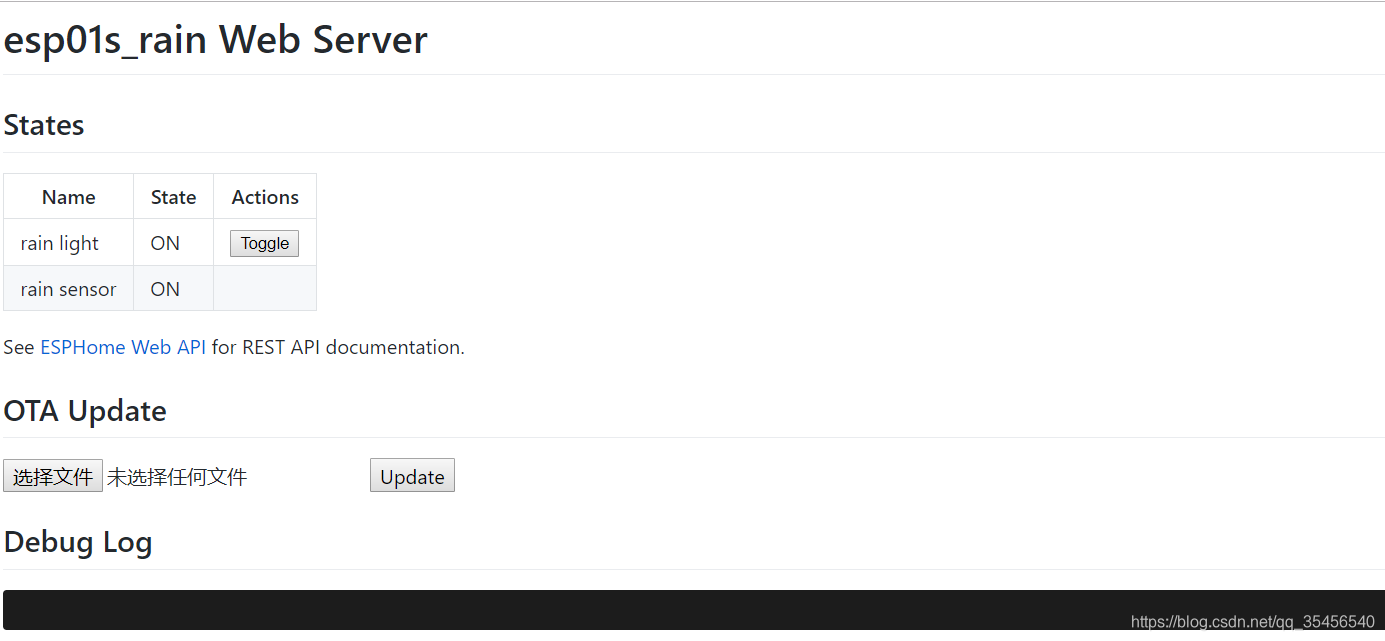

打开web调试页面，IP地址可以到路由器管理页面查找,可以在web界面做简单的调试、OTA升级等功能。

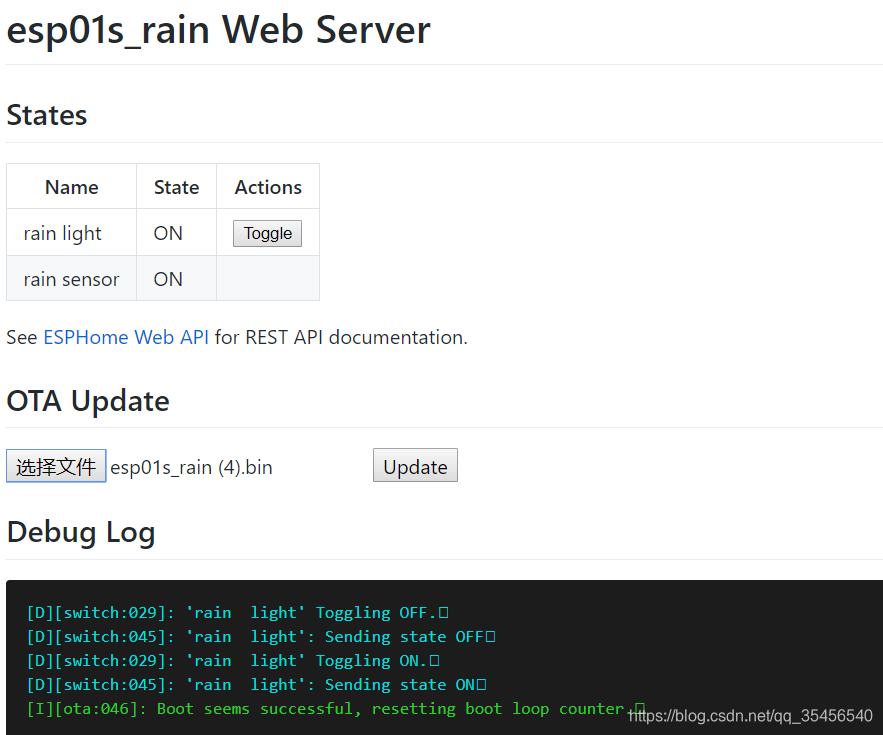

在OTA Update处选择固件文件，然后点击update

升级完成后，页面显示如下，点击F5刷新页面即可。

代码如下（示例）：

四、自动化篇

1. 在HA中添加设备

添加设备的方法与人体感应器的添加方法相同，此处不再赘述。

2. 配置自动化脚本

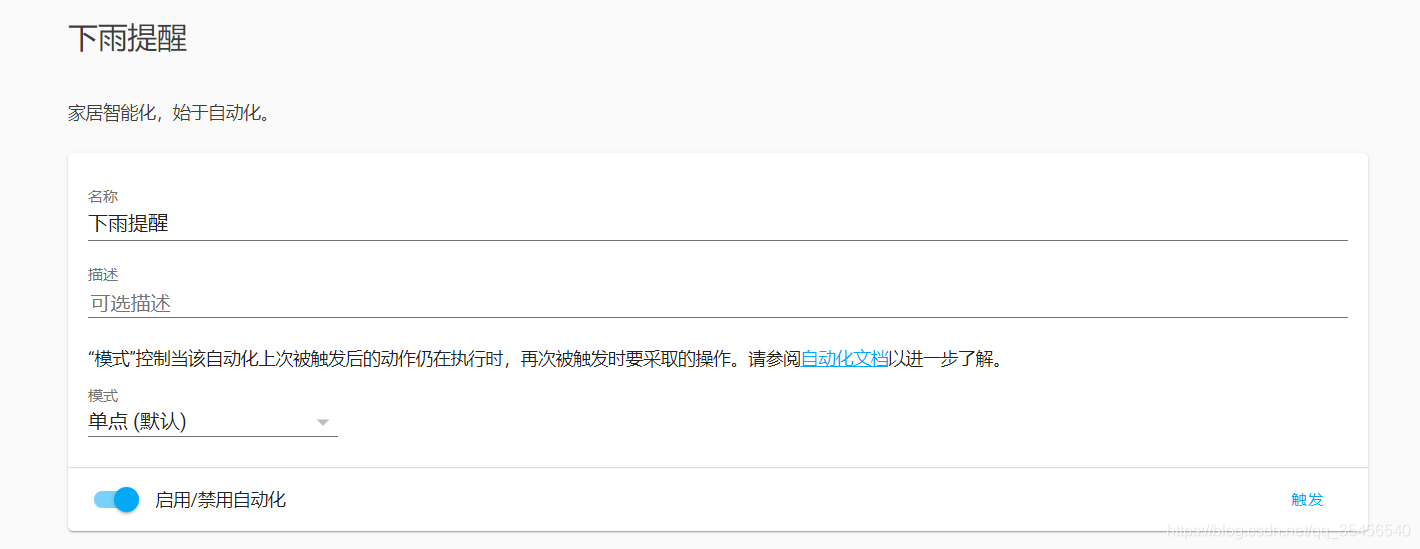

创建两个自动化脚本，分别命名为下雨提醒和雨停提醒，创建好后再开始编辑。

下雨提醒脚本设置如下：

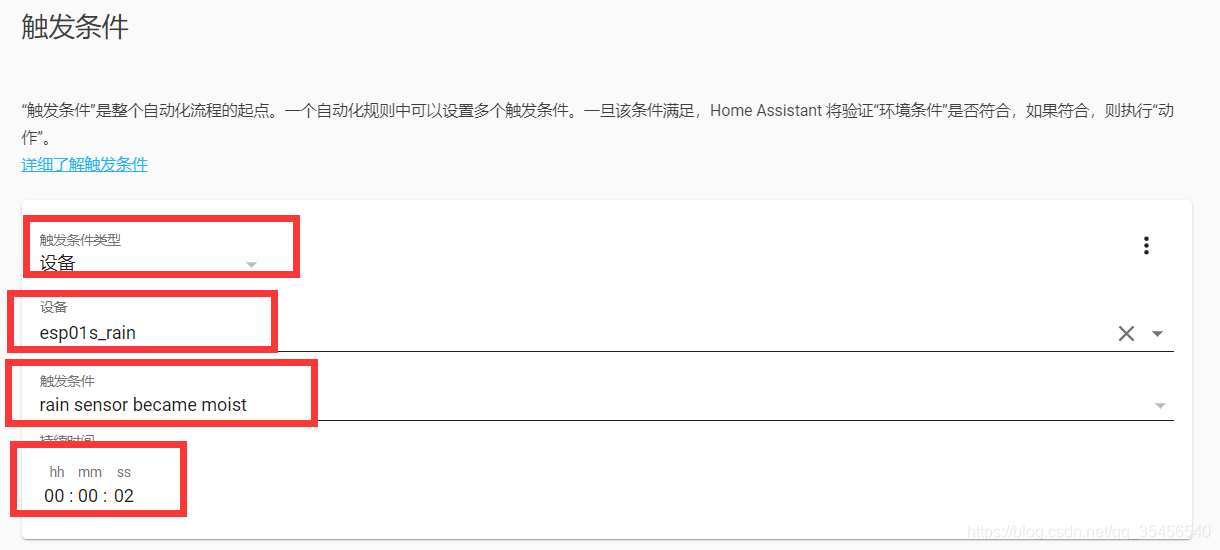

触发条件设置为 雨滴传感器检测到湿度 并持续2s ,延时是防止传感器抖动误报，

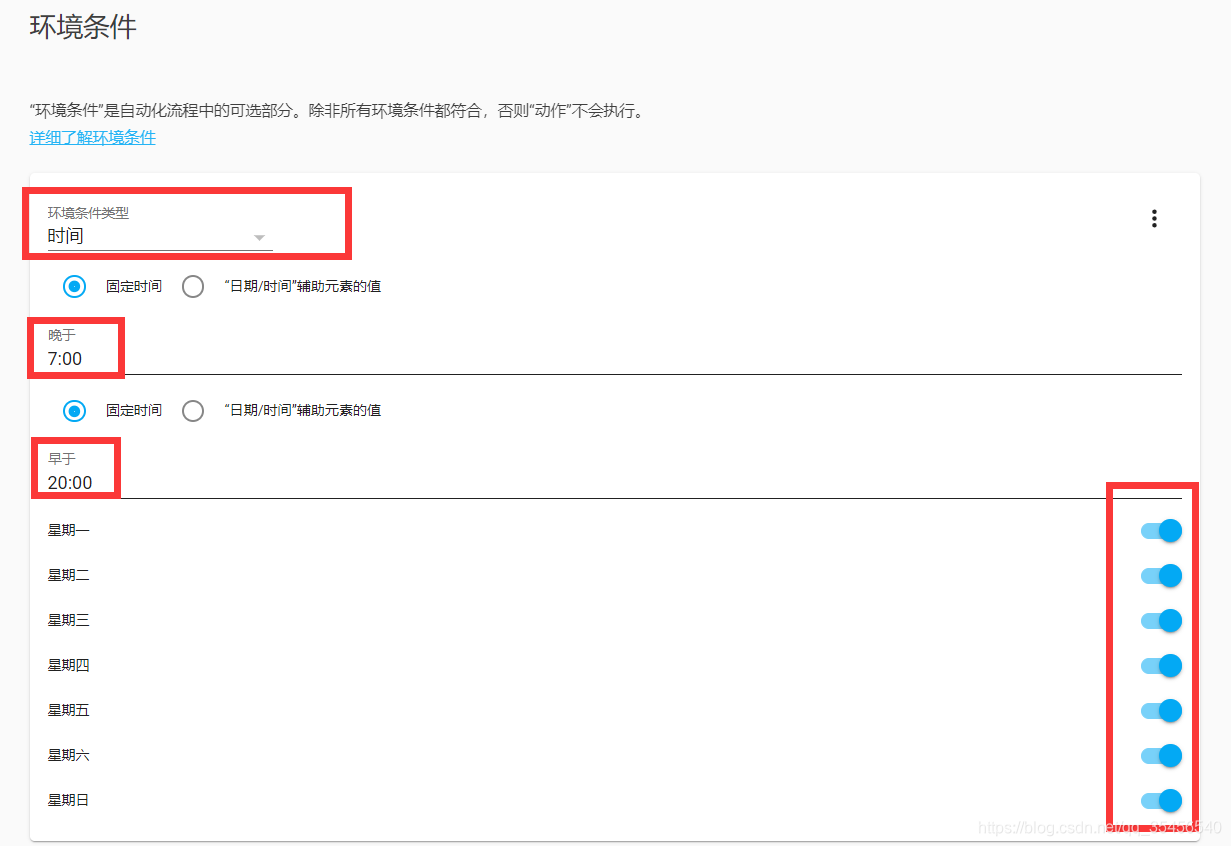

环境条件中 增加时间，设为7:00-20:00，睡眠期间免打扰。

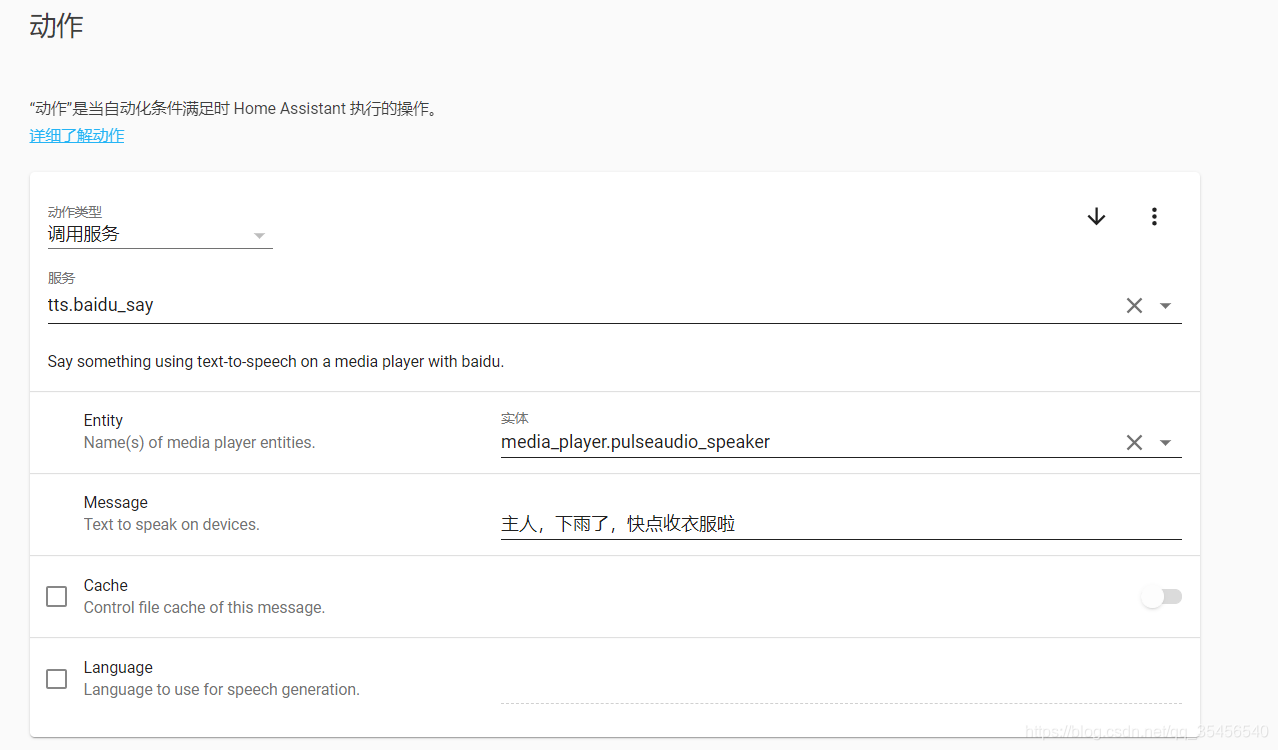

动作中，添加调用服务，通过语音播报下雨提醒， 服务选择 tts, 实体选择音频输出设备，消息填写语音播报的信息。

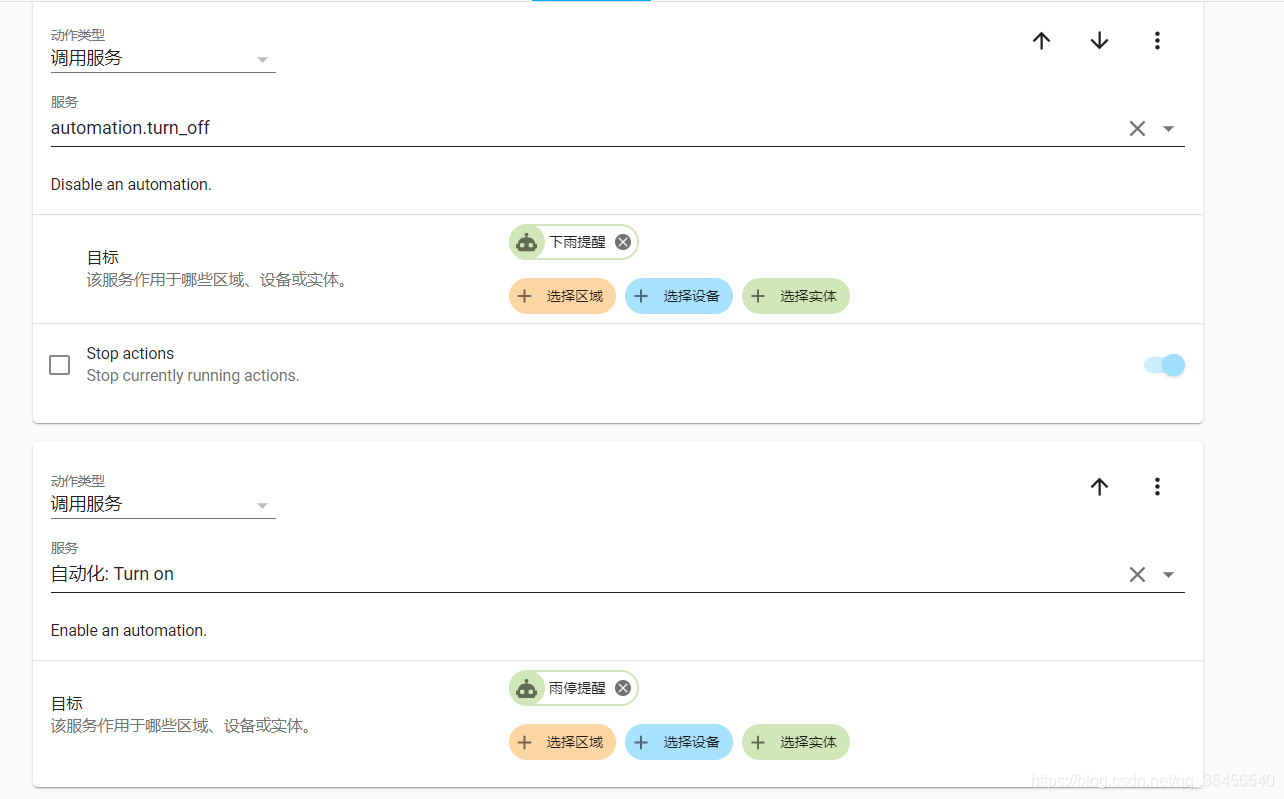

由于雨滴传感器检测下雨后，并不会保持下雨的状态，而是会连续的触发，为了防止重复触发提醒，添加一个动作，下雨提醒后关闭自身。再添加一个动作，开启雨停提醒脚本。

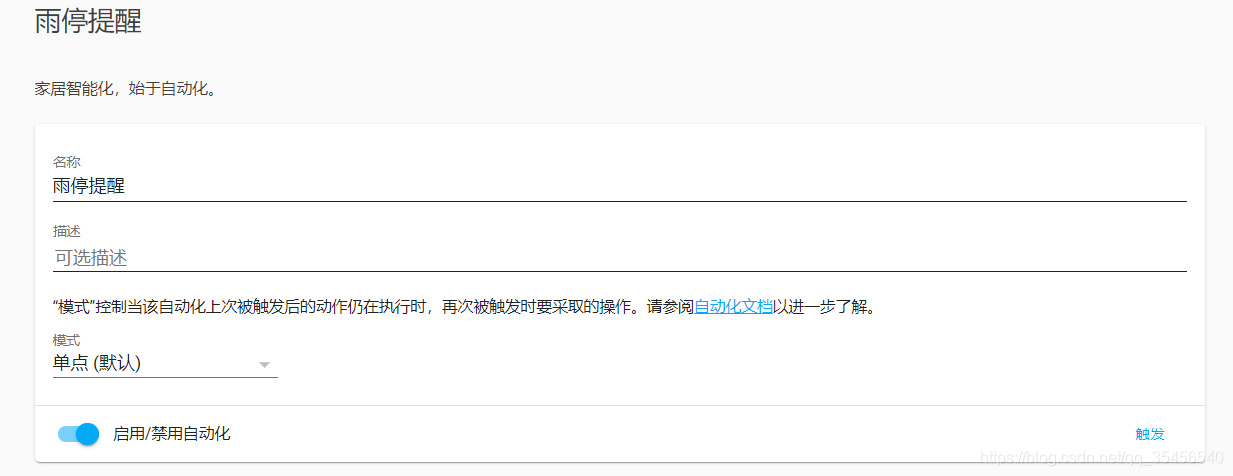

雨停提醒脚本设置如下：

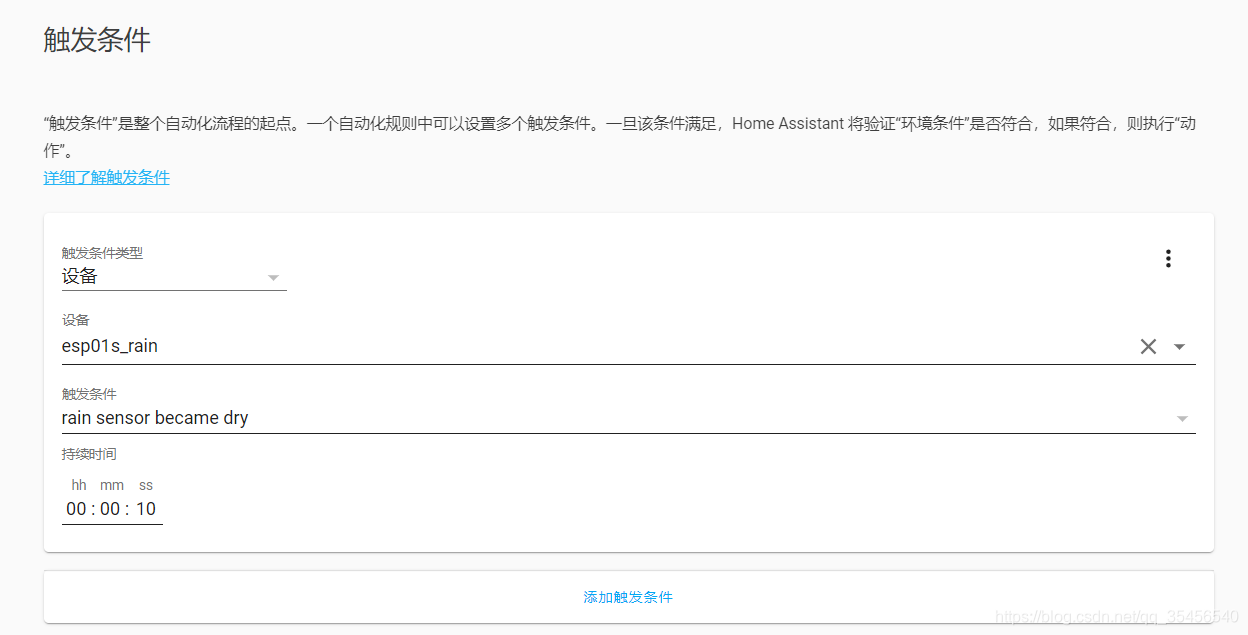

触发条件为检测到雨滴传感器变干，并持续一段时间，这里为了方便测试，设置为10s，实际可以设置的长一些。

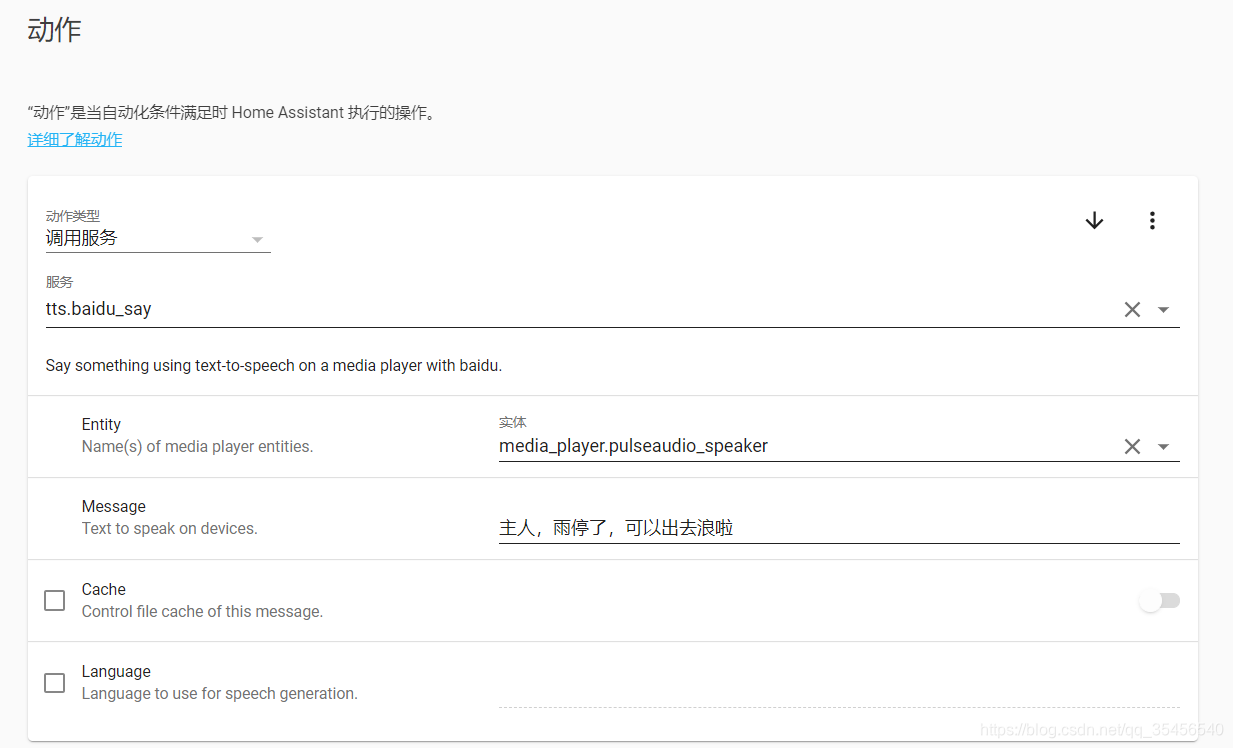

添加动作，设置雨停的语音提醒。

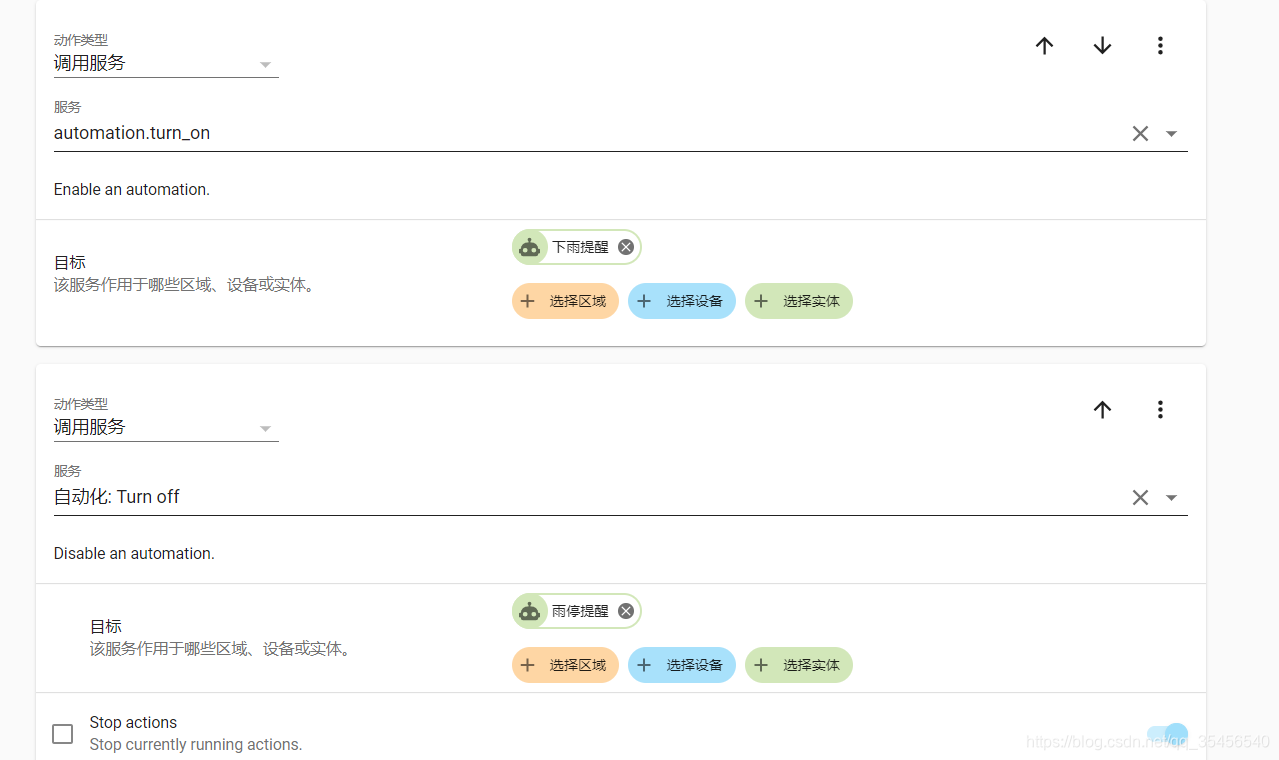

添加一个动作，检测到雨停时，停用自身，并且启用下雨提醒的自动化脚本，继续检测下雨的状态。

通过上述两条自动化脚本，可以实现检测到下雨后触发语音提醒，并且每次下雨只提醒一次。
以上脚本只是一个示例，可以通过定义自动化脚本，实现更多好玩的功能。

总结

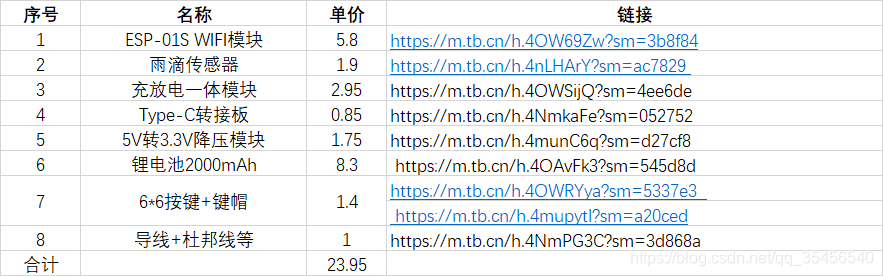

看到这里，我们的下雨感应器就做好了，接下来计算一下成本

相关的资料和文件在此处下载，同时也会上传到我的个人公众号中，回复“下雨感应器”即可免费领取。

如果你对HomeAssistant和智能家居的内容感兴趣，欢迎关注我的个人微信公众号，获取更多精彩内容。
