四轴遥控器解决方案

布局布线

• 芯片附近可以先延展线,尤其密集引脚芯片,如果前期在引脚附近布局元器件会导致后面其他引脚无法布线
• 线与线之间要尽可能贴合,这样不同网络之间走线打孔过线方便
• GND和电源线先走,这次也直接催生绘制四层板的想法,没有地层和电源层,导致板子上密密麻麻的GND线和电源线
• 布局的重要性,引脚之间有连线的元器件尽可能布局在一起,这样避免走线过长带来不方便

绘制过程

• 本次绘制采用了自己设计的USB-TTL(ch340x)模块,将下载模块从板子上拆了出去,主要原因在于下载模块属于共用模块,拆出去则可以共用

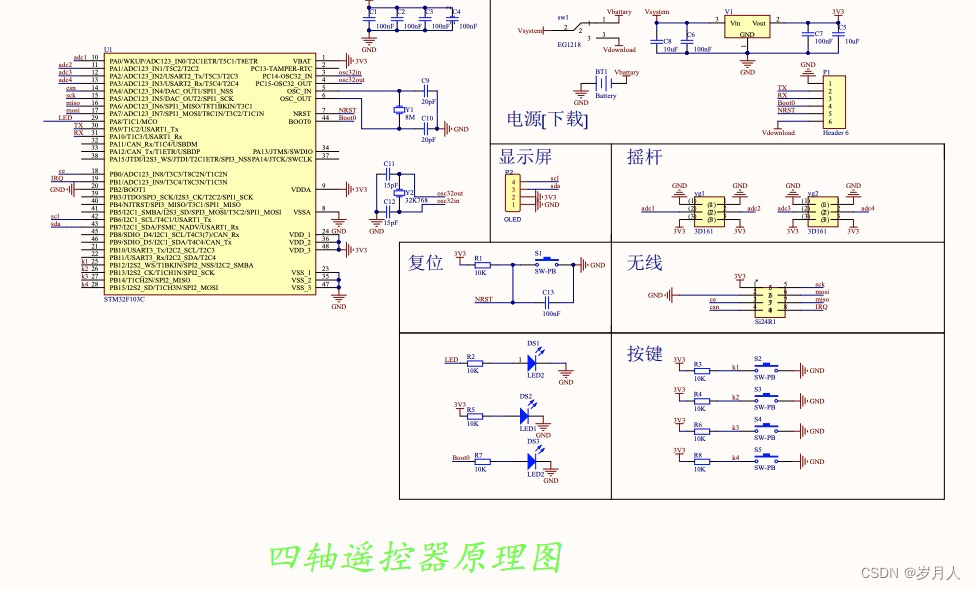

• 原理图

•

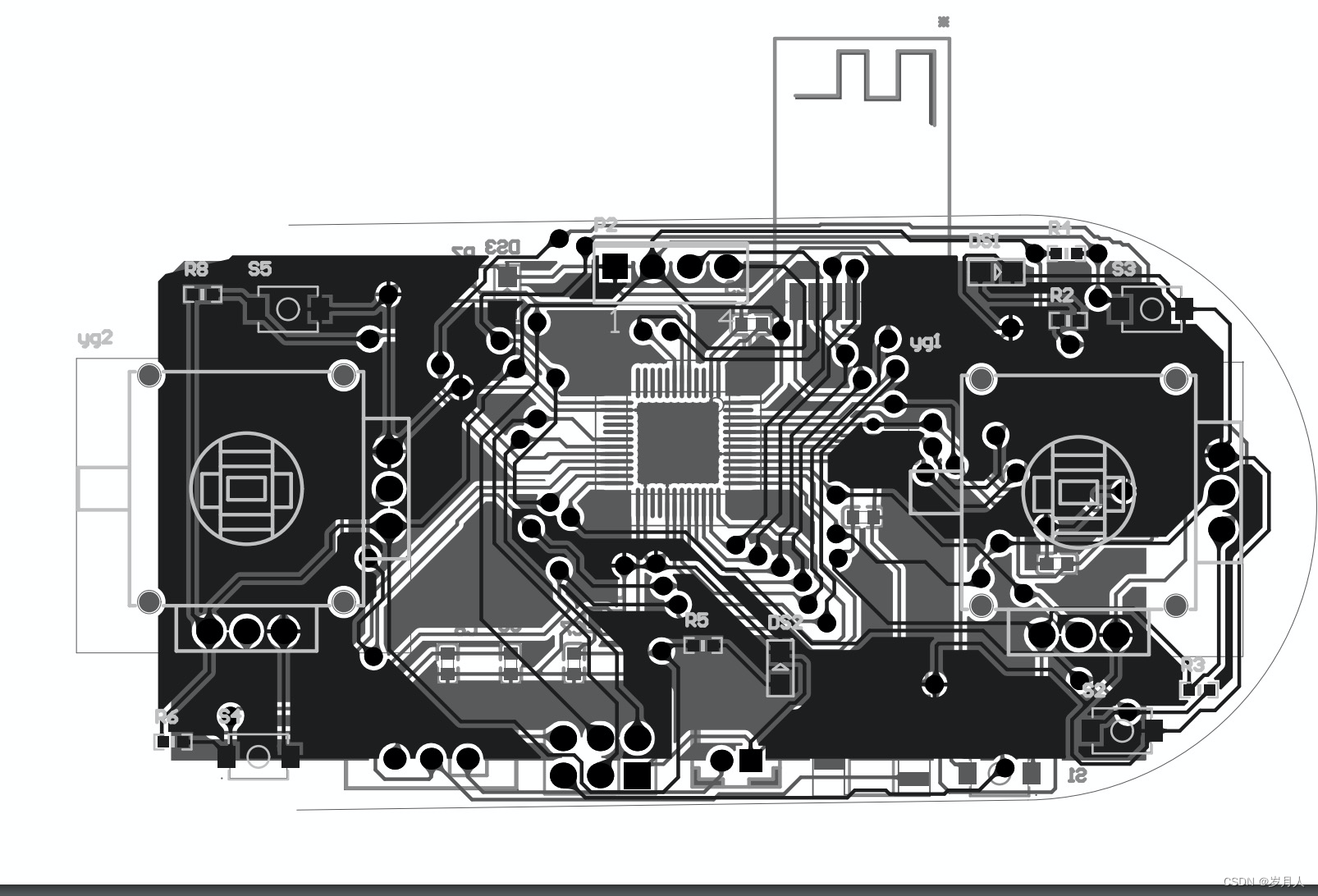

• pcb

•

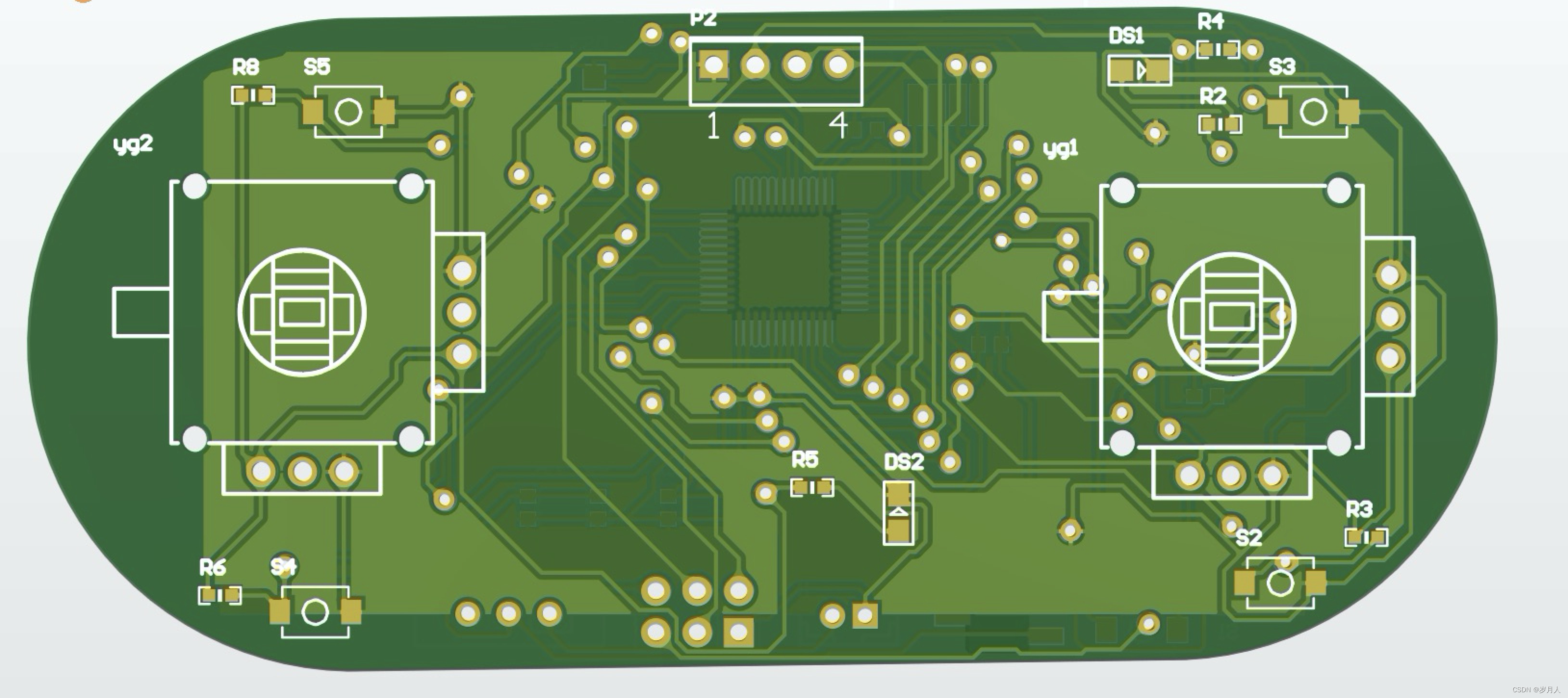

• 3d

•
