FS4412简介

FS4412简介

FS4412点灯

前几天拿到了一块板子FS4412是基于samsung的arm Cortex-A9的Exynos4412的板子，Exynos4412采用了32nm HKMG工艺，是samsung的第一款四核芯片，Exynos 4412有两种封装SCP和POP；Exynos 4412处理器当前sanmung推出了两个封装版本（PoP和SCP)，其中PoP封装主要是针对智能手机等产品体积要求严格的项目中使用。由于采用了DDR和处理器叠层的焊接工艺，使得设计者对于DDR部分的LAYOUT节省了大量的工程周期，且解决了EMI等复杂电气问题，但同时也导致其他有一些问题呈现出来。

1， Exynos 4412的PoP版本当前大DDR为1GB, 如果客户有内存扩容的可能，将后悔莫及；

2， Exynos 4412的BGA间距为0.4mm，这是当前焊接工厂的极限能力，客户在生产工厂的选择上增加了难度，且成品的报废率明显上升；

3， 由于BGA间距太小，PCB布线方面通常需要二阶盲埋孔的HDI板才能完成，使得PCB的成本和周期大大增加；

4， Exynos 4412的PoP版本官方不再对大众用户做进一步的技术支持和文档的开放。

在这里插入图片描述

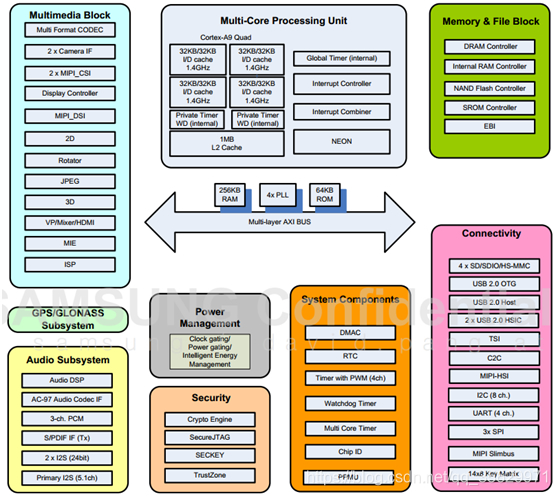

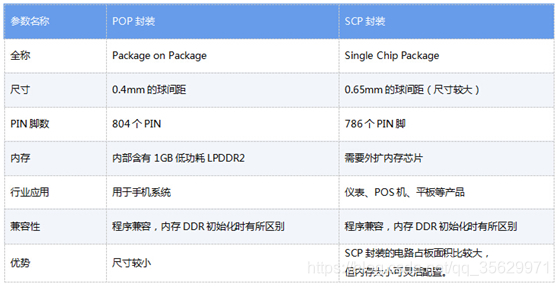

因此FS4412采用了SCP封装。

在这里插入图片描述
在这里插入图片描述

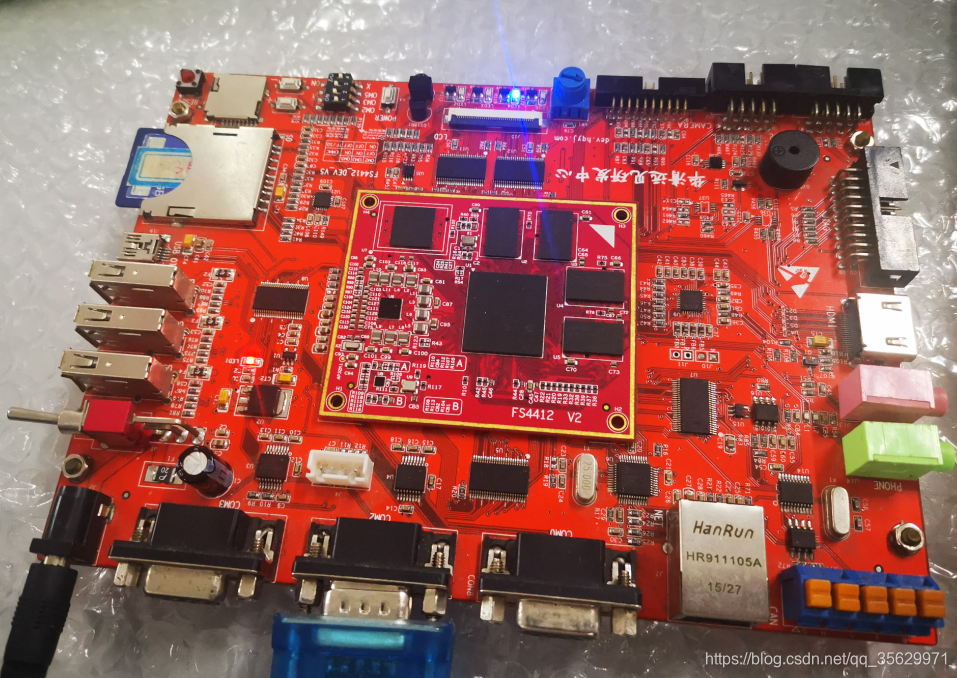

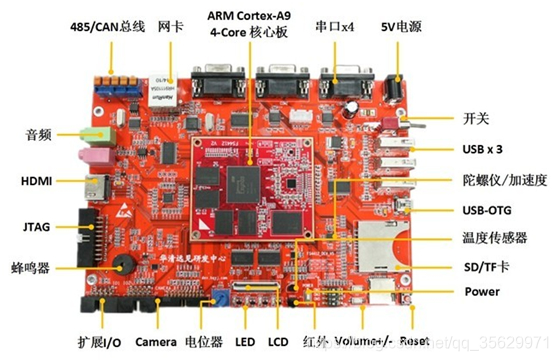

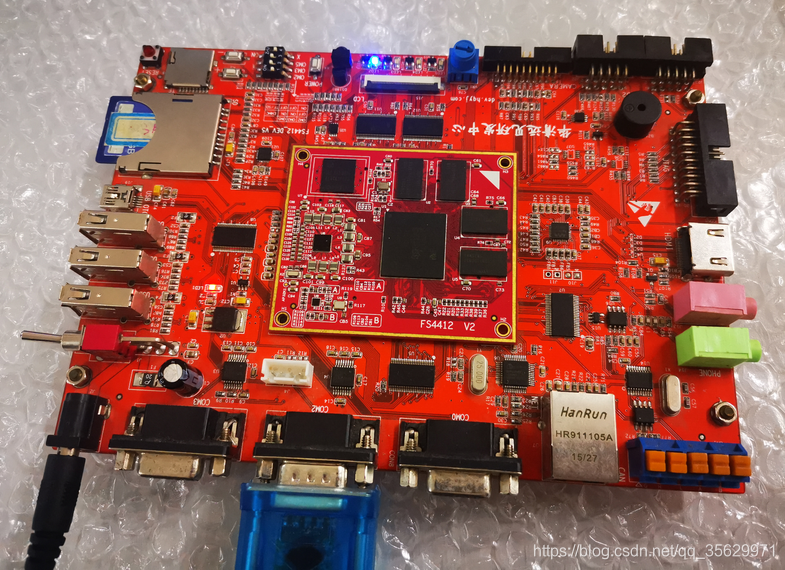

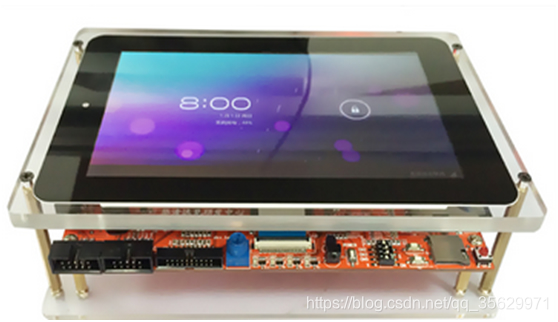

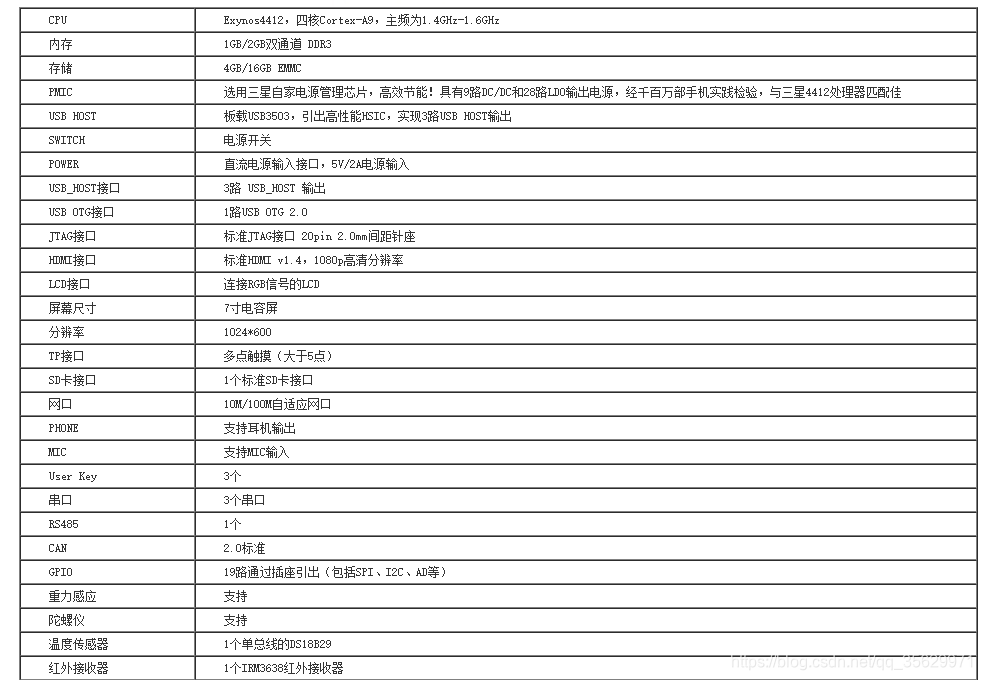

FS4412开发板硬件：
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

FS4412点灯

【实验内容】

编写GPIO模块程序，点亮FS_4412开发板上的LED灯。

【实验目的】

熟悉开发环境的使用

掌握Exynos4412处理器GPIO功能

【实验平台】

FS_4412 Cortex-A9开发板、FS_Jtag仿真器、Eclipse

在这里插入图片描述
代码：

#define GPX2CON (volatile unsigned int *)0x11000c40
#define GPX2DAT (volatile unsigned int *)0x11000c44

int main()
{

	*GPX2CON &= ~(0xf<<28);
	*GPX2CON |=(1<<28);//设置管脚为输出

	*GPX2DAT &=~(1<<7); //关闭LED2

	while(1); //让程序在这里循环，防止跑飞
	return 0;
}

FS4412的工程模板：link

如果要编译上述代码，需要安装ARM架构的编译器
ARM架构的编译器文件：gcc-4.6.4.tar
安装这个编译器——ARM
这还需要FS4412手册和原理图文件——见我空间资源有

就像上面一样

给你再演示一个：

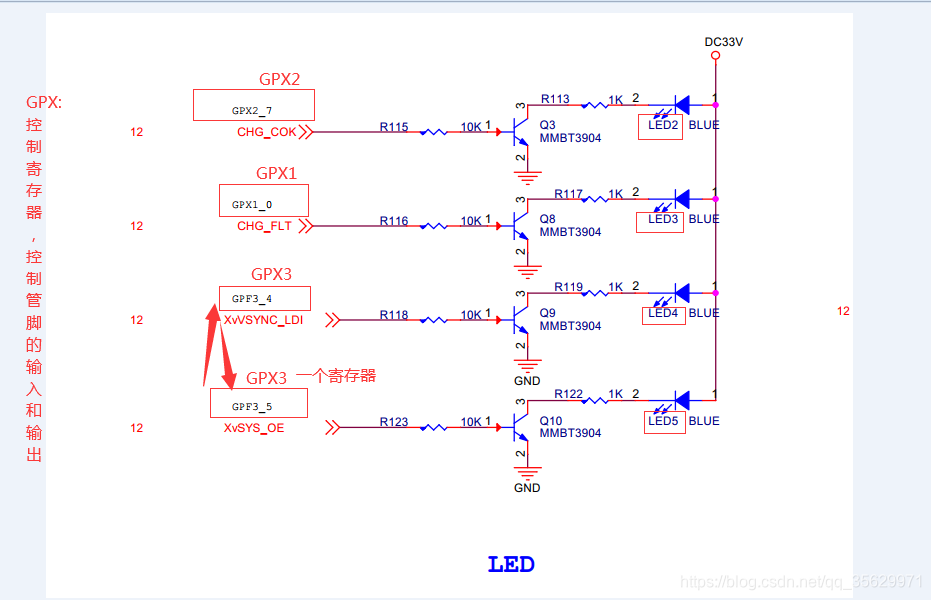

先看原理图：
在这里插入图片描述

LED2=GTX2
LED3=GTX1
LED4=GTX3
LED5=GTX3

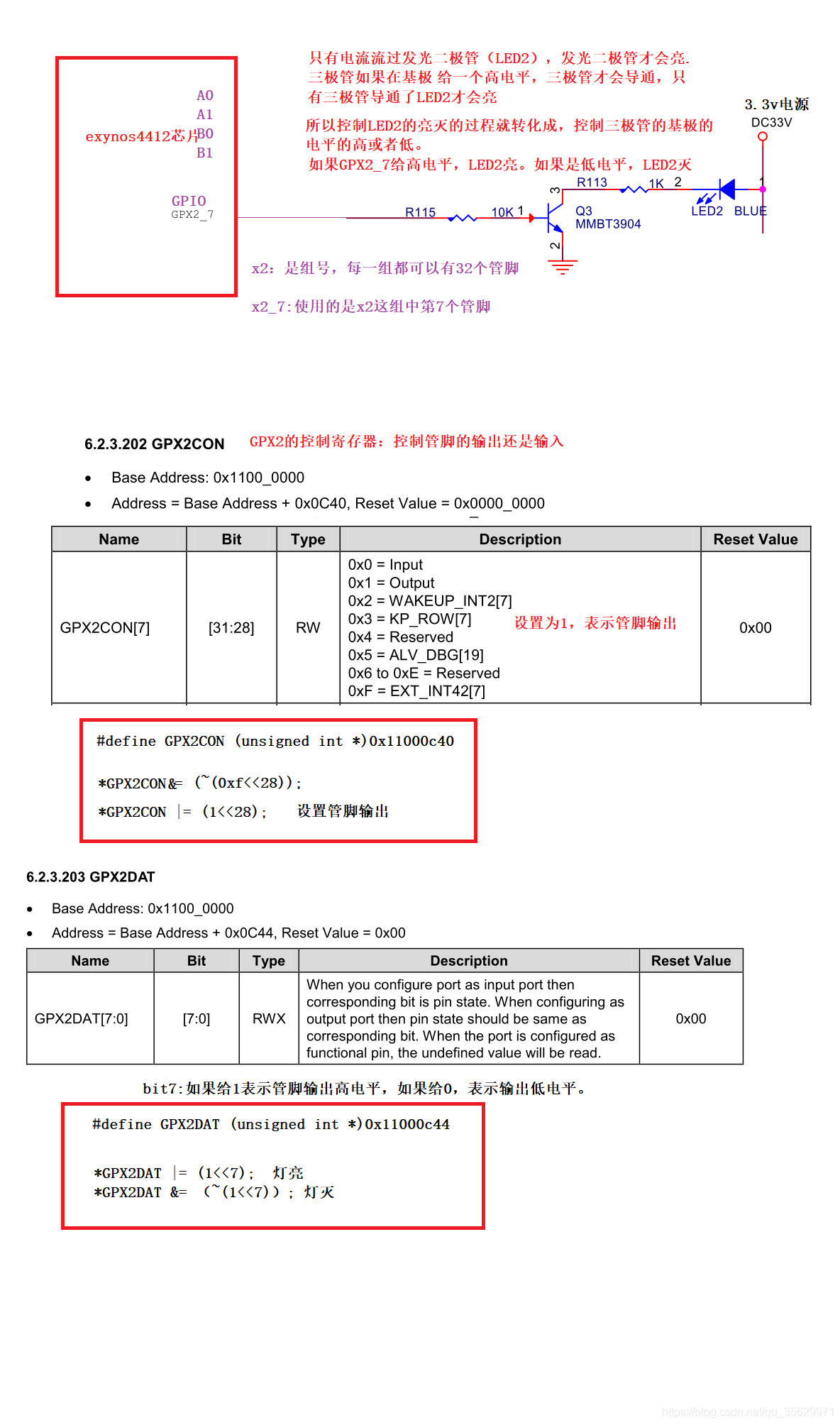

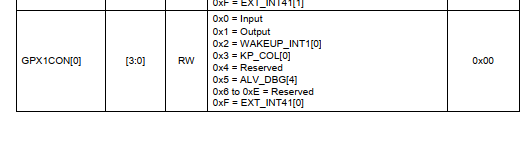

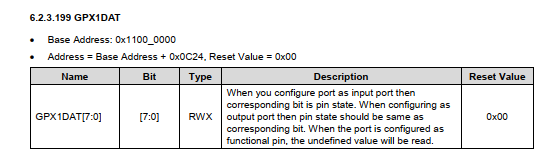

从手册中查找LED3的GTX1_0

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

设置管脚输出：
像上面的一样：

#define LED3CON (volatile unsigned int *)0x11000c20
#define LED3DAT (volatile unsigned int *)0x11000c24

//led3设置为输出
	*LED3CON &=~(0xf<<0);
	*LED3CON |= (1<<0);

	//关闭led3
	*LED3DAT &=~(1<<0);

LED4的为：

#define LED4CON (volatile unsigned int *)0x114001e0
#define LED4DAT (volatile unsigned int *)0x114001e4

//led4设置为输出
	*LED4CON &= ~(0xf<<16);
	*LED4CON |= (1<<16);
	//关闭led4
	*LED4DAT &= ~(1<<4);

LED5与LED4的寄存器相同

#define LED5CON (volatile unsigned int *)0x114001e0
#define LED5DAT (volatile unsigned int *)0x114001e4
//led5设置为输出
	*LED5CON &= ~(0xf<<20);
	*LED5CON |= (1<<20);
	//关闭led5
	*LED5DAT &= ~(1<<5);

延时代码：

void delay_ms(int z)
{
	int x,y;
	for(x=z;x>0;x--)
		for(y=2500;y>0;y--);
}

总体代码：

#define LED2CON (volatile unsigned int *)0x11000c40

#define LED2DAT (volatile unsigned int *)0x11000c44

#define LED3CON (volatile unsigned int *)0x11000c20

#define LED3DAT (volatile unsigned int *)0x11000c24

#define LED4CON (volatile unsigned int *)0x114001e0

#define LED4DAT (volatile unsigned int *)0x114001e4

#define LED5CON (volatile unsigned int *)0x114001e0

#define LED5DAT (volatile unsigned int *)0x114001e4











void delay_ms(int z)

{

	int x,y;

	for(x=z;x>0;x--)

		for(y=2500;y>0;y--);

}



int main()

{



	//led2设置为输出

	*LED2CON &= ~(0xf<<28);

	*LED2CON |= (1<<28);   //设置管脚为输出



	//关闭led2

	*LED2DAT &=~(1<<7);   //关闭LED2



	//led3设置为输出

	*LED3CON &=~(0xf<<0);

	*LED3CON |= (1<<0);



	//关闭led3

	*LED3DAT &=~(1<<0);



	//led4设置为输出

	*LED4CON &= ~(0xf<<16);

	*LED4CON |= (1<<16);

	//关闭led4

	*LED4DAT &= ~(1<<4);



	//led5设置为输出

	*LED5CON &= ~(0xf<<20);

	*LED5CON |= (1<<20);

	//关闭led5

	*LED5DAT &= ~(1<<5);



	while(1)

{

		*LED2DAT |= (1<<7); //灯亮

		delay_ms(1000);

		*LED2DAT &=~(1<<7); //灯灭

		delay_ms(1000);





		*LED3DAT |= (1<<0); //灯亮

		delay_ms(1000);

		*LED3DAT &=~(1<<0); //灯灭

		delay_ms(1000);



		*LED4DAT |= (1<<4); //灯亮

		delay_ms(1000);

		*LED4DAT &=~(1<<4); //灯灭

		delay_ms(1000);







		*LED5DAT |= (1<<5); //灯亮

		delay_ms(1000);

		*LED5DAT &=~(1<<5); //灯灭

		delay_ms(1000);





	}

	return 0;

}

优化代码：

#define LED2CON (volatile unsigned int *)0x11000c40
#define LED2DAT (volatile unsigned int *)0x11000c44
#define LED3CON (volatile unsigned int *)0x11000c20
#define LED3DAT (volatile unsigned int *)0x11000c24
#define LED4CON (volatile unsigned int *)0x114001e0
#define LED4DAT (volatile unsigned int *)0x114001e4
#define LED5CON (volatile unsigned int *)0x114001e0
#define LED5DAT (volatile unsigned int *)0x114001e4

#define LED2 2
#define LED3 3
#define LED4 4
#define LED5 5

#define ON 1
#define OFF 0



void delay_ms(int z)
{
	int x,y;
	for(x=z;x>0;x--)
		for(y=2500;y>0;y--);
}

void led_init()
{
	//led2设置为输出
	*LED2CON &= ~(0xf<<28);
	*LED2CON |= (1<<28);   //设置管脚为输出

	//关闭led2
	*LED2DAT &=~(1<<7);   //关闭LED2

	//led3设置为输出
	*LED3CON &=~(0xf<<0);
	*LED3CON |= (1<<0);

	//关闭led3
	*LED3DAT &=~(1<<0);

	//led4设置为输出
	*LED4CON &= ~(0xf<<16);
	*LED4CON |= (1<<16);
	//关闭led4
	*LED4DAT &= ~(1<<4);

	//led5设置为输出
	*LED5CON &= ~(0xf<<20);
	*LED5CON |= (1<<20);
	//关闭led5
	*LED5DAT &= ~(1<<5);
}

void led_set_value(int which,int status)
{
	switch(which){
		case LED2:status?(*LED2DAT|=(1<<7)):(*LED2DAT&=~(1<<7));
				break;
		case LED3:status?(*LED3DAT|=(1<<0)):(*LED3DAT&=~(1<<0));
				break;
		case LED4:status?(*LED4DAT|=(1<<4)):(*LED4DAT&=~(1<<4));
				break;
		case LED5:status?(*LED5DAT|=(1<<5)):(*LED5DAT&=~(1<<5));
				break;
	}

}

void led_set_blink(int which,int dms)
{
	led_set_value(which,ON);
	delay_ms(dms);
	led_set_value(which,OFF);
	delay_ms(dms);
}

int main()
{
	//init all led
	led_init();

	while(1){
		led_set_blink(LED2,1000);
		led_set_blink(LED3,1000);
		led_set_blink(LED4,1000);
		led_set_blink(LED5,1000);
	}
	return 0;
}

编译的过程

【2】LED灯代码编写(ARM)
	将这个压缩包demo.tar.gz拷贝到ubuntu中
	并解压（工程模板）
	start/   ===>系统的启动代码
	map.lds  ===>链接脚本，在编译和执行的时候会用到
	*Makefile ===>编译代码的脚本
    *interface.c ===>你需要编写的文件
	common	 ===>移植好的代码（printf）

	interface.c
	#define GPX2CON (volatile unsigned int *)0x11000c40
	#define GPX2DAT (volatile unsigned int *)0x11000c44

	int main()
	{
		*GPX2CON &= ~(0xf<<28);
		*GPX2CON |= (1<<28);   //设置管脚为输出

		*GPX2DAT &=~(1<<7);   //关闭LED2

		while(1);  //让程序在这里循环，防止跑飞
		return 0;
	}


	如果要编译上述编写好的代码，需要安装ARM架构的编译器
	gcc-4.6.4.tar.xz
【3】如何安装交叉编译器
	1.将ARM架构的编译拿到ubuntu中
		将编译器从windows直接拖到ubuntu的终端上
		mv   xxxxxxxxxxx/gcc-4.6.4.tar.xz   .
	2.在用户的家目录下创建tools
		cd
		mkdir tools
		mv ~/gcc-4.6.4.tar.xz  ~/tools
		cd tools
	3.解压
		tar -xvf gcc-4.6.4.tar.xz
		解压后生成===>gcc-4.6.4
	4.安装交叉编译器
		sudo vi /etc/environment
		PATH=xxxxxxxxx:/home/edu/tools/gcc-4.6.4/bin/"
		保存退出后
	5.重启ubuntu让编译器生效
		sudo reboot

	6.验证
		arm-linux-gcc -v
		如果能看到gcc 4.6.4说明安装成功了

【4】如何编译代码
	vi Makefile
	CROSS_COMPILE = arm-linux-
	保存退出

	编译：make  ===========>interface.bin
	清楚编译：make clean
【5】如何下载程序到开发板上

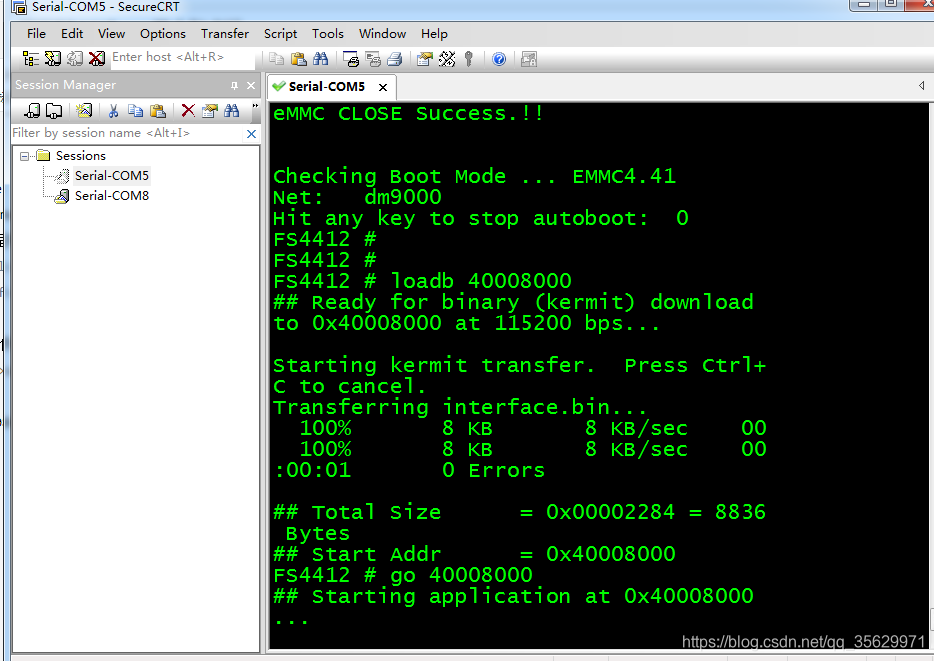

	FS4412 # loadb 0x40008000   （下载二进制文件到0x40008000内存上）
	## Ready for binary (kermit) download to 0x40008000 at 115200 bps...

	将二进制文件通过串口软件发送给开发板
	Transfer->send kermit-->找到.bin文件点击OK

	跳转到40008000内存地址执行即可

在这里插入图片描述
在这里插入图片描述
