Xilinx的SRIO IP可以用混合的接口或者分Initiator和Target的AXI4-Stream接口，数据是以Hello Format的包格式传输（SRIO IP的文档里有说明）。为了实现SRIO接口直接访问DDR数据空间，需要将Hello Format包格式转换为AXI4 master接口。
在我们的系统中，DSP和FPGA通过x4的SRIO链路互连，单条链路最高支持3.125Gbps。为了实现高效的数据传输，一般采用写的方式，比如NWRTIE包或者SWRITE包。如果用读的方式，就需要先发读请求包，然后过一段时间才能收到响应的数据，虽然可以连续发起多个读请求，但是面对大批量的数据传输，读的过程相对来说就比较繁琐，所以在我们的系统里主要用写的方式来实现数据传输。从DSP到FPGA的数据，由DSP发写数据包；从FPGA到DSP的数据，由FPGA发写数据包。

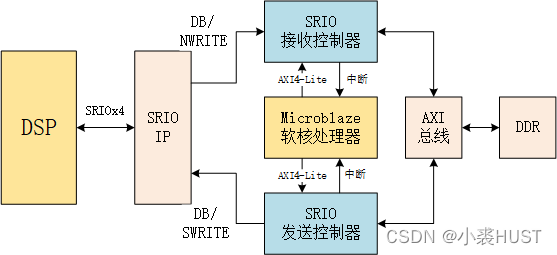

在这里插入图片描述
我们的DSP的SRIO外设支持DMA操作，可以将批量的数据以NWRITE包的形式发送。因此FPGA端的SRIO接收控制器主要负责解析NWRITE包；FPGA发送数据则可以采用SWRTIE包，它的额外开销最小，因此SRIO发送控制器主要发送SWRITE包，由MicroBlaze软和处理器通过AXI4-Lite接口发起启动指令。除了主要的数据传输功能，门铃中断信号的接收与发送也需要实现。

SRIO接收控制器

设计思路

SRIO接收控制器主要负责接收门铃事务包和NWRITE事务包。
NWRITE事务包从treq端口接收后，根据包头的目的地址和包大小，计算出所需要的AXI突发（burst）次数和每次的突发长度。AXI协议中要求突发传输不能超过4kB地址边界，所以对一包NWRITE事务包的分解需要考虑多种情况。另外需要注意的是SRIO的数据是大端模式传输，如果要配合系统中的其他小端模式的设备，需要对字节位置进行调整。
门铃事务包的接收就相对比较简单了。一方面是对接收到的门铃事务包进行响应，注意：响应包的prio字段的值等于接收到的门铃事务的prio字段的值加一。输出的中断脉冲信号是给到MicroBlaze的中断控制器，中断控制器如果设置为边沿触发，那么要求这个中断脉冲宽度大于2个中断控制器的时钟周期。

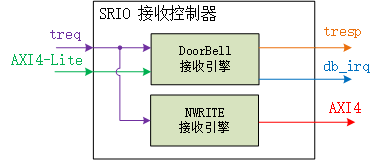

在这里插入图片描述
为了让treq的端口不堵塞，门铃接收引擎对于任何门铃事务包，都无条件接收，并且发送响应，即使没有使能门铃中断。通过AXI4-Lite接口使能门铃中断后，接收到的门铃信息才会存到CSR寄存器中，并且产生门铃中断脉冲。通过AXI4-Lite接口读取中断信息之后，才能接收新的门铃，所以这里要求门铃中断产生之后，MicroBlaze要尽快从CSR寄存器读取门铃信息，不然就有可能导致门铃接收堵塞。

寄存器说明

寄存器偏移地址	寄存器名称
0x00	Control and Status Register(CSR)

CSR寄存器的位域说明：

字段	位域	复位值	读写权限	描述
Doorbell Enable	0	0	W/R	门铃中断使能，高电平有效
Doorbell Info	[31:16]	0x0000	R	上一个接收的门铃事务包携带的门铃信息

SRIO收发控制器

设计思路

这个模块最开始的设计想法是做一个“收发控制器”，但目前只做了“发送”的功能。一开始想做收发控制器是因为，这样子不管数据怎么走，FPGA始终是主动方，这样可以减少DSP的负担。但目前我们的DSP有DMA发送NWRITE包的功能，所以这个从DSP读数据的功能就没做了（下图中的NREAD模块是虚线框）。要做的话只需要加一个NREAD引擎就好了。
在这里插入图片描述

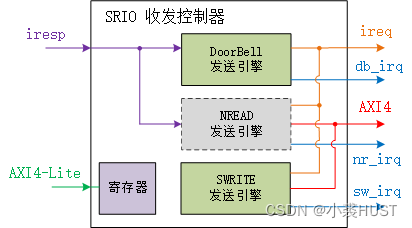

iresp和ireq端口的输出信号需要由多个引擎驱动，在设计中是依靠“或”的方式实现的。
在模块顶层中，AXI4-Lite接口完成对寄存器的读写。寄存器中的信息作为驱动信号（图中未画出）施加给不同的引擎。
DoorBell发送引擎维护了一个16bit的门铃空闲寄存器，一个门铃发送后如果没收到对应的响应，那么这个门铃对应的事务ID就不能再次发送。如果连续发送了16个门铃，但是没有收到任何响应，就无法再发送门铃了。一个门铃只有被成功发送，才能会将寄存器中的门铃启动位清零，之后才能发送新的门铃。
SWRITE发送引擎接收MicroBlaze给出的启动命令，接着就通过AXI4接口从特定地址读数据，从ireq端口用SWRITE包格式进行发送。发送完成后还会额外发送一个门铃事务包通知对方发送完成，也会向MicroBlaze发送sw_irq中断信号告知MicroBlaze发送已完成。只有在发送完成之后才能启动新的传输，且传输不能中断。由于SRIO是大端模式，因此发送的数据也需要对字节位置进行调整。
NREAD发送引擎没有做，等之后有需要了再做。

寄存器说明

寄存器偏移地址	寄存器名称
0x00	START
0x04	Source Address (SRCADDR)
0x08	Destination Address (DSTADDR)
0x0C	DoorBell Information and Transfer Size (INFOSIZE)

START寄存器的位域说明：

字段	位域	读写权限	描述
DoorBell Start	0	W/R	根据当前INFOSIZE寄存器中的INFO字段，发送门铃事务包；置一发送门铃，发送完成后自动清零；在该bit为1的情况下写1无效
Swrite Start	1	W/R	根据当前SRCADDR、DSTADDR、INFOSIZE寄存器连续发送一定数量的SWRITE事务包；置一启动SWRTIE，所有数据发送完成后自动清零；在该bit为1的情况下写1无效
Nread Start	2	W/R	（待实现功能）根据当前SRCADDR、DSTADDR、INFOSIZE寄存器连续发送一定数量的NREAD事务包；置一启动NREAD，所有数据接收完成后自动清零；在该bit为1的情况下写1无效

SRCADDR寄存器的位域说明：

字段	位域	复位值	读写权限	描述
Source Address	[31:0]	0x00000000	W/R	待传输数据的源地址。对于SWRITE来说，是FPGA端的地址；（待实现功能）对于NREAD来说，是DSP端的地址

DSTADDR寄存器的位域说明：

字段	位域	复位值	读写权限	描述
Destination Address	[31:0]	0x00000000	W/R	待传输数据的目的地址。对于SWRITE来说，是DSP端的地址；（待实现功能）对于NREAD来说，是FPGA端的地址

INFOSIZE寄存器的位域说明：

字段	位域	复位值	读写权限	描述
DoorBell Information	[31:16]	0x0000	W/R	需要发送的门铃信息
Transfer Size	[15:0]	0x0000	W/R	Swrite或Nread传输的数据大小。以双字为单位，实际传输大小为该该字段值加一

系统测试

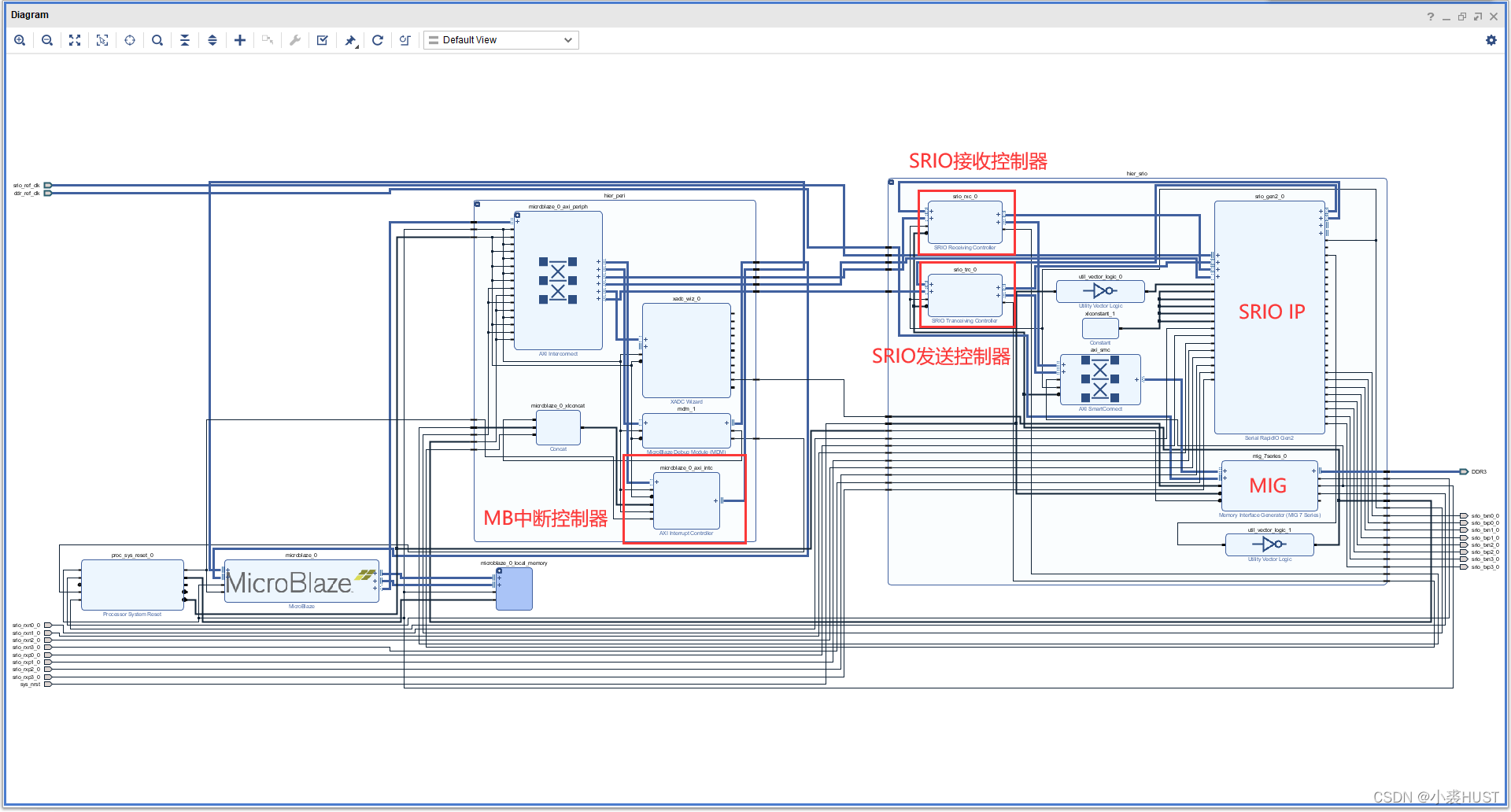

下图为FPGA端的Block Design，添加了SRIO接收控制器和SRIO发送控制器。SRIO IP设置为x4链路，每条链路3.125Gbps，对应的log_clk为156.25MHz，这也是两个控制器的工作频率。MIG外接1GB的DDR3，MIG输出的时钟频率为200MHz，同时作为MicroBlaze的系统时钟。目的设备ID和本地设备ID通过IP的参数设置。MB中断控制器通过concat连接SRIO接收控制器发出的门铃中断信号和SRIO发送控制器发出的SWRITE发送完成中断信号，在软件上采用fast_interrupt模式，当中断产生时，MB可以直接跳转到相应的中断服务函数处。
在这里插入图片描述

从DSP到FPGA，NWRITE波形

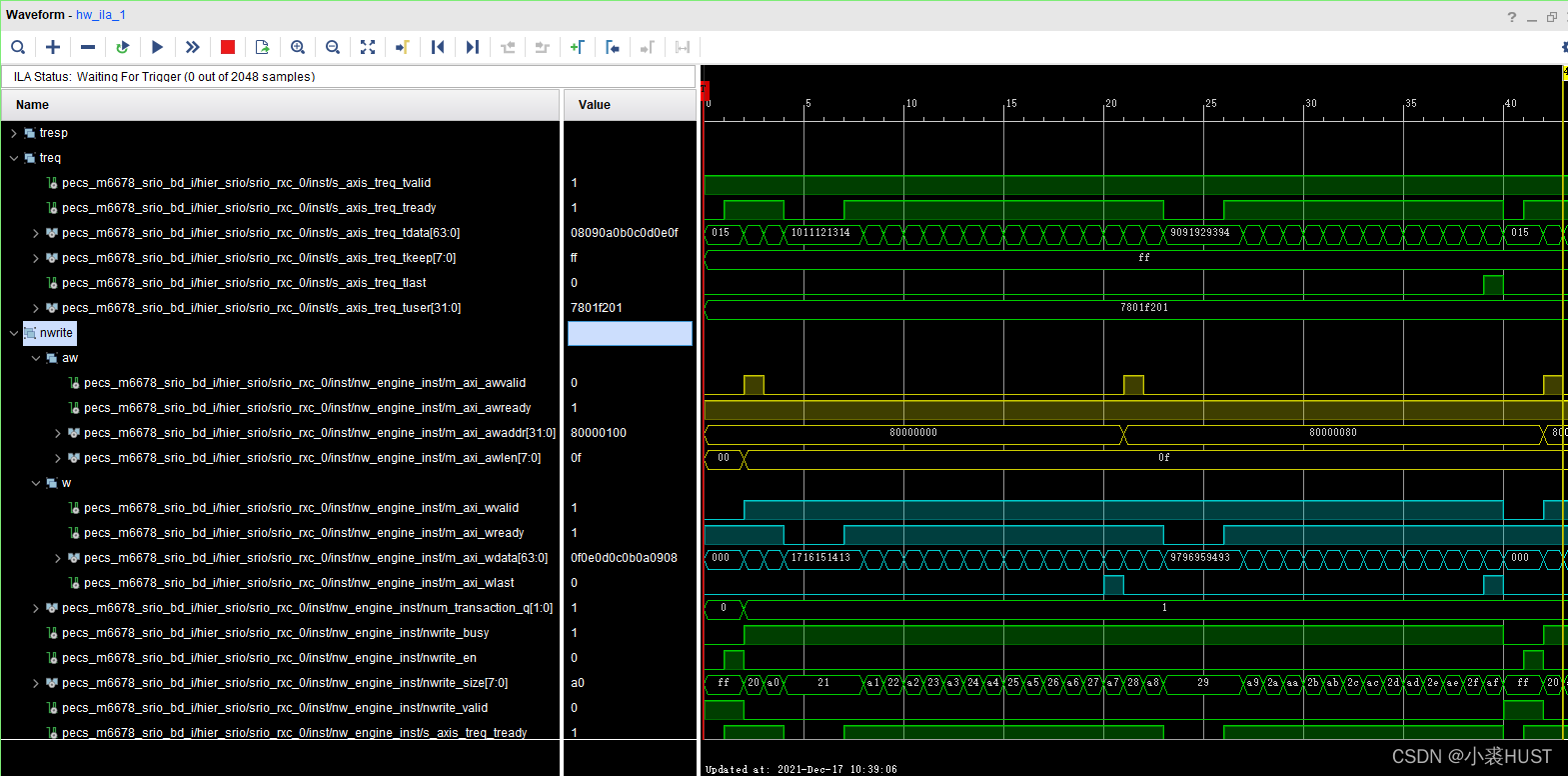

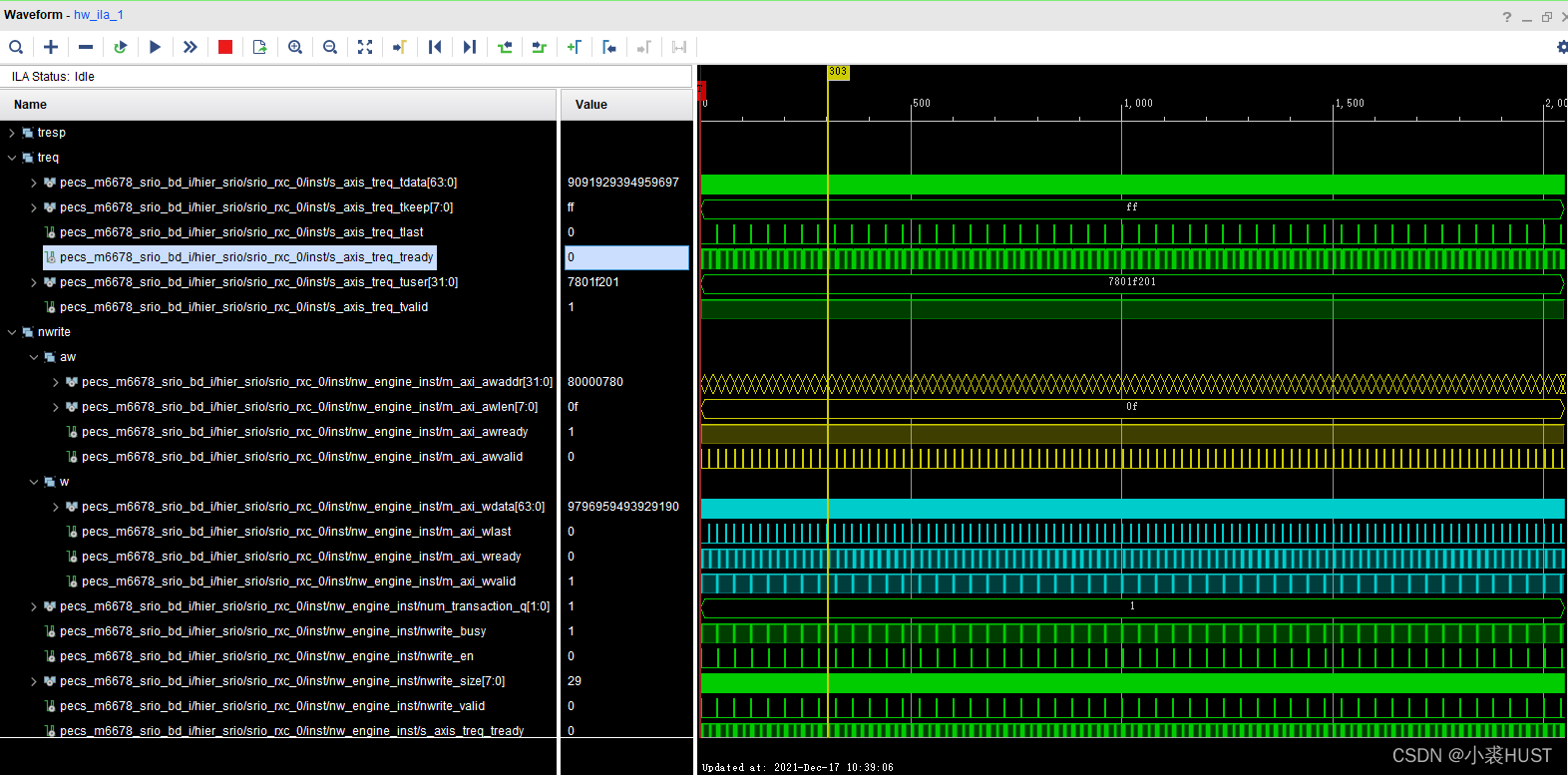

下面两张图是NWRITE包接收时的数据波形，第一张图是从起始处连续采样2048点的整体波形，第二张图是其中放大后的一部分波形。蓝色的波形是AXI接口的W通道的数据，数据正常写入DDR。
在这里插入图片描述

从FPGA到DSP，SWRITE波形

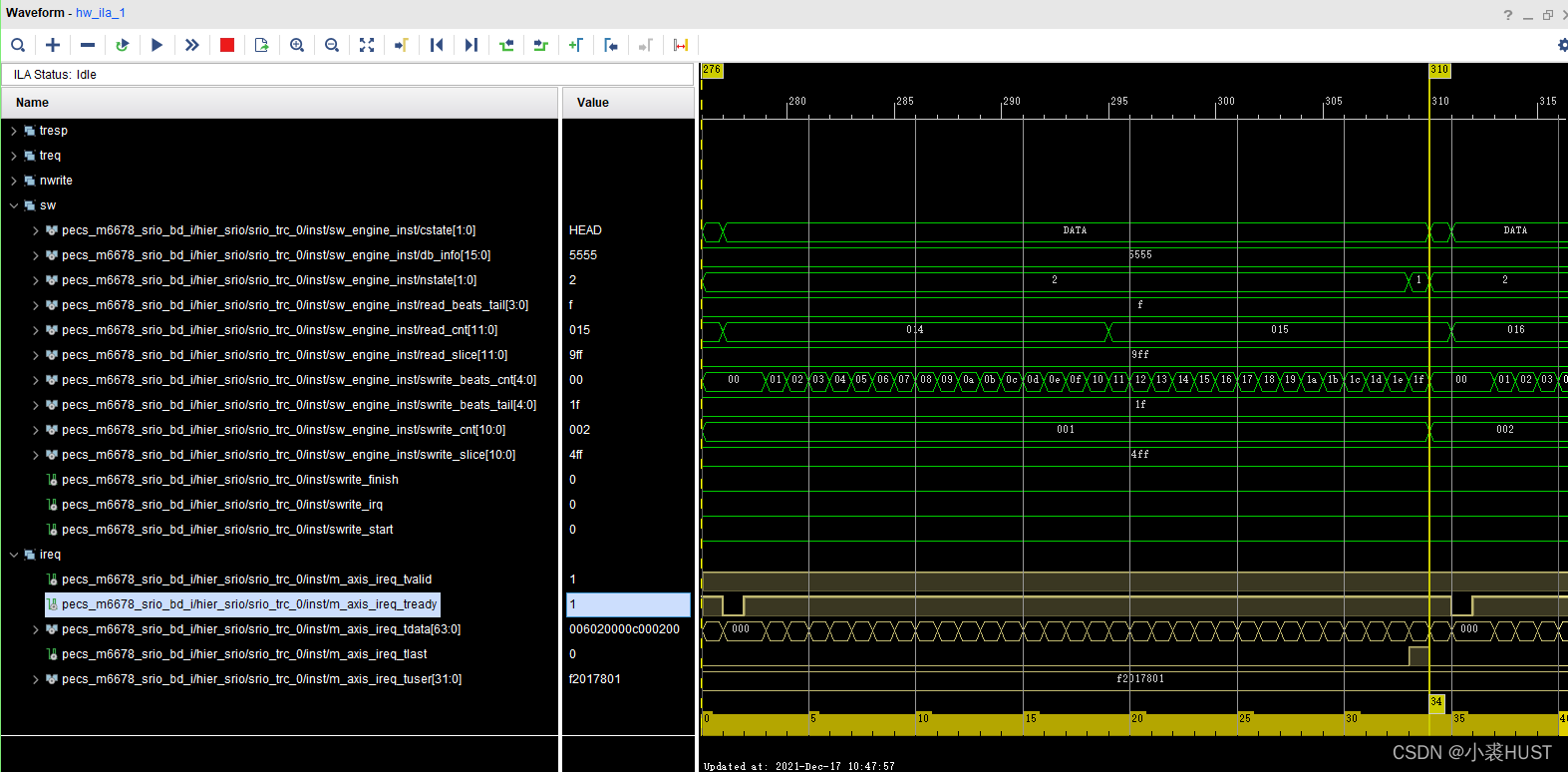

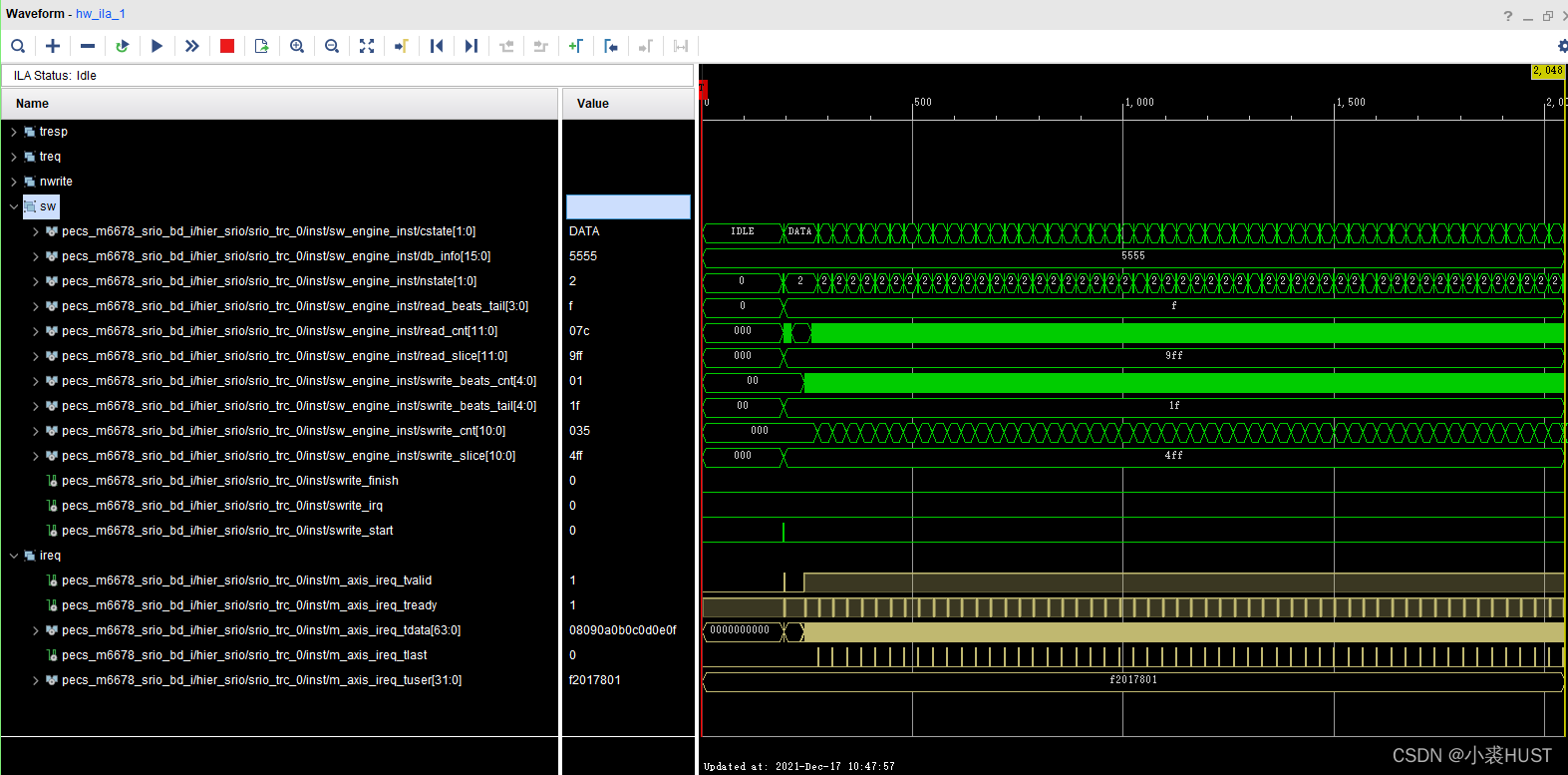

下面两张图是SWRITE包发送时的数据波形，第一张图是从起始处连续采样2048点的整体波形，第二张图是其中放大后的一部分波形。从第一包SWRITE发出包头到真正开始发送数据，经过了一段时间的等待，因为从DDR读数据需要等待；后续能够读到连续的数据是因为在AR通道已经把需要读的数据的地址都发过去了。

在这里插入图片描述

读写速率测试

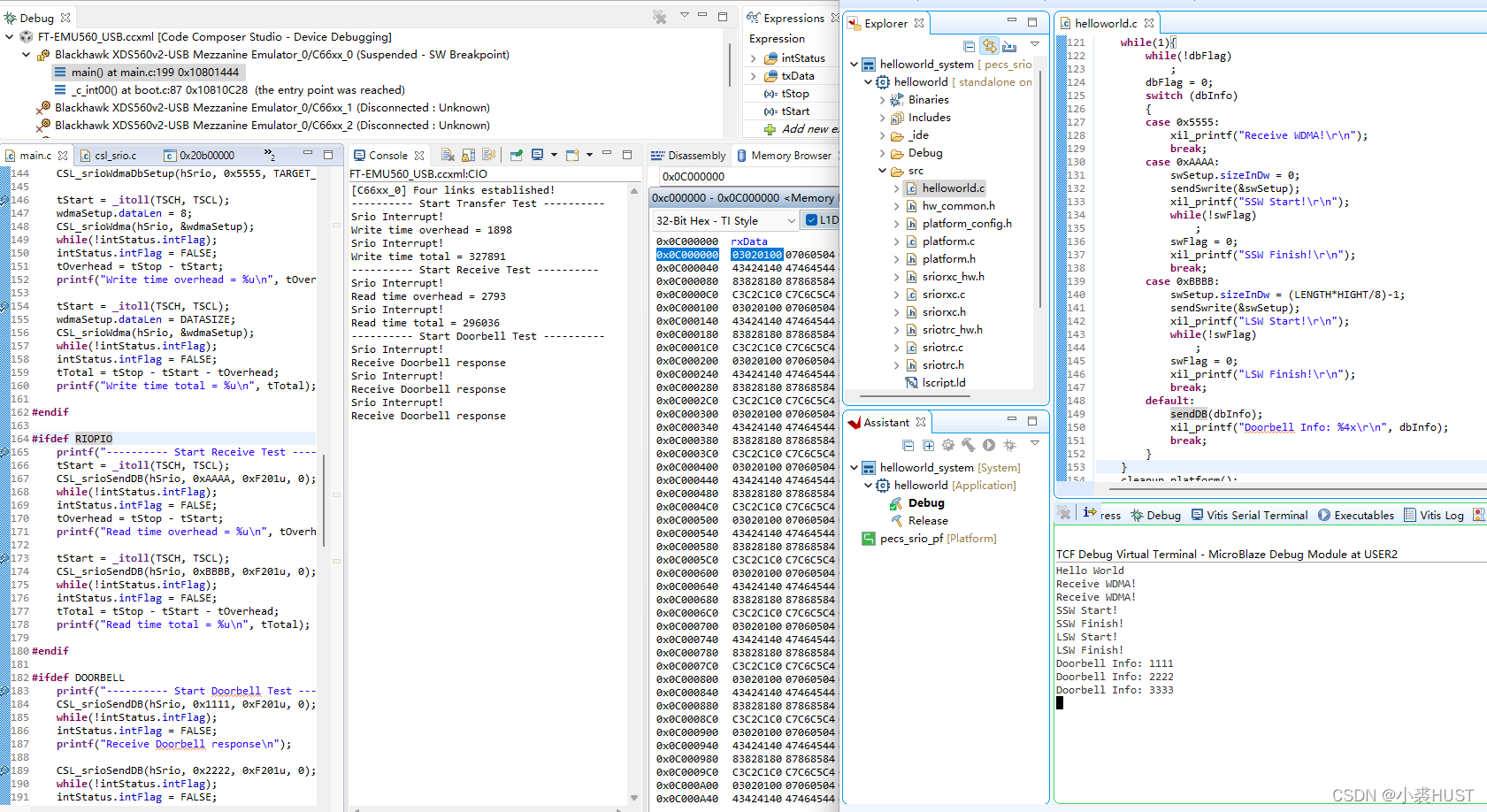

为了对SRIO传输的速率进行测试，在DSP端利用TSC定时，分别对DSP通过SRIO读写数据的速率和门铃功能进行测试。
在这里插入图片描述

首先是DSP利用SRIO的DMA，从DSP向FPGA外接的DDR写数据。数据量是640×512×8bit。DSP在发送完成后会进入发送完成中断，同时会向FPGA发送一个门铃事务包，所以MicroBlaze也会进入中断。MicroBlaze读取门铃Info，判断出是收到了数据。发送数据所用时间为327891ns，可以计算数据传输速率：
$\frac{640\times512\times8bit}{327891ns}=7.99Gbps$
$\eta=\frac{7.99Gbps}{3.125Gbps\times4}\times100\%=63.95\%$

接着是测试FPGA向DSP发送SWRITE的速率，从DSP向FPGA发送门铃信息为“0xAAAA”的门铃，MicroBlaze收到之后就发起一个较少数据量的SWRITE包，利用这次传输计算额外开销；DSP接着发送门铃信息为“0xBBBB”的门铃，MicroBlaze收到之后就发起640×512×8bit的数据传输。传输完成后，DSP和MicroBlaze都会进入中断，DSP收到门铃中断，MicroBlaze收到sw_irq的中断脉冲。可以看到FPGA向DSP发送同样大小的数据所用的时间为296036ns
$\frac{640\times512\times8bit}{296036ns}=8.85Gbps$
$\eta=\frac{8.85Gbps}{3.125Gbps\times4}\times100\%=70.83\%$
最后是单独对门铃接收的测试，可以看到DSP发送的门铃信息都被MicroBlaze正确接收。

FPGA工程及IP源代码
