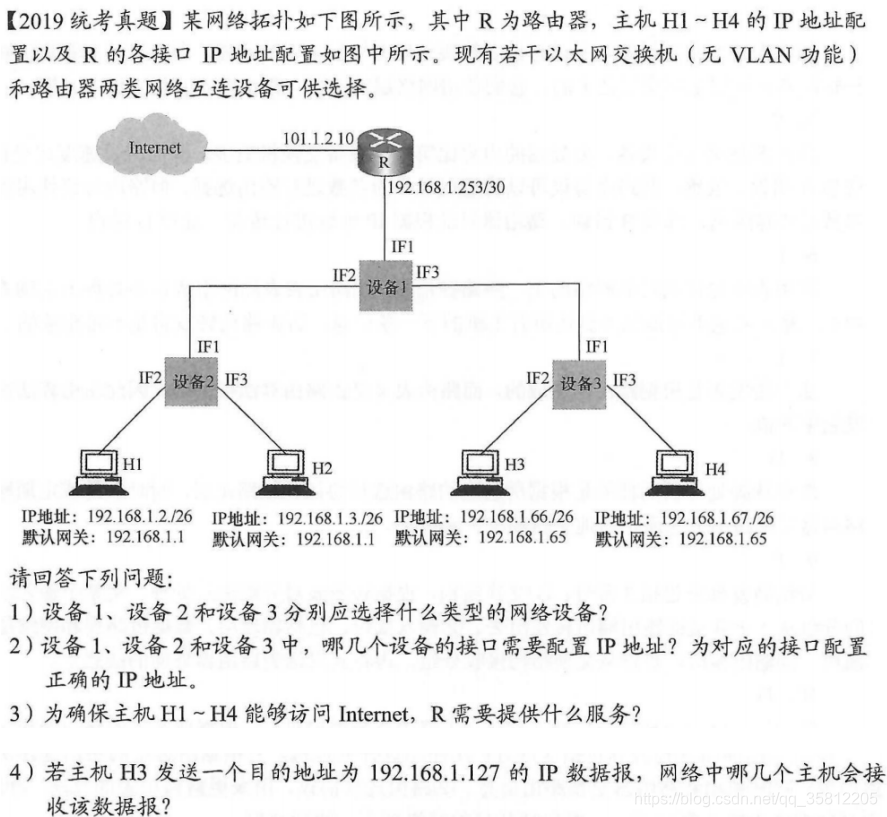

2019年408网络IP大题



PS：题目第一段提到的VLAN介绍（https://baijiahao.baidu.com/s?id=1628398215665219628&wfr=spider&for=pc&isFailFlag=1&qq-pf-to=pcqq.c2c）
【解析】
（1）首先，设备2、3不能是路由器，如设备2连的2台主机同属一个网段，所以2、3为交换机。
路由器隔离广播域，一个网段就是一个冲突域，一个局域网就是一个广播域。
IP地址192.168.1.2/26与192.168.1.3/26的网络前缀均为192.168.1.0，视为LAN1。
IP地址192.168.1.66/26与192.168.1.67/26的网络前缀均为192.168.1.64，视为LAN2。
即设备1为路由器，设备2、3为以太网交换机。
PS:一个网段（使用同一层物理层设备能够直接通讯的一部分）就是一个冲突域，一个局域网就是一个广播域。

（2）设备1为路由器，其接口应配置IP地址。IF1接口与路由器R相连，其相连接口的IP地址为192.168.1.253/30，253的二进制表示形式为1111 1101，因此IF1接口的网络前缀应为192.168.1.111111，已分配192.168.1.253，去除全0全1，IF1接口的IP地址应为192.168.1.254。
LAN1的默认网关为192.168.1.1，LAN2的默认网关为192.168.1.65，
网关的IP地址是具有路由功能的设备的IP地址，通常默认网关地址就是路由器中的LAN端口地址，
设备1的IF2、IF3接口的IP地址分别设置为192.168.1.1和192.168.1.65。

（3）私有地址段：C类192.168.0.0~192.168.255.255，即H1~H4为私有IP地址，若要能够访问Internet，R需要提供NAT服务，即网络地址转换服务。
（4）主机H3发送一个目的地址为192.168.1.127的IP数据报，主机号全为1，为本网络的广播地址，虽然交换机（设备2和3）不隔离广播域（只隔离冲突域），但路由器可以隔离广播域，只有主机H4会接收到该广播数据报。
