本文介绍了STM32的定时器引脚分布，重点讲解了定时器2到7以及9到14的基本配置步骤，包括涉及的头文件如tim.h、tim.c和main.h。同时，还提及了TIM1通道CH1N到CH3N和CH1到CH4的配置详情，参考链接提供了更详细的信息。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

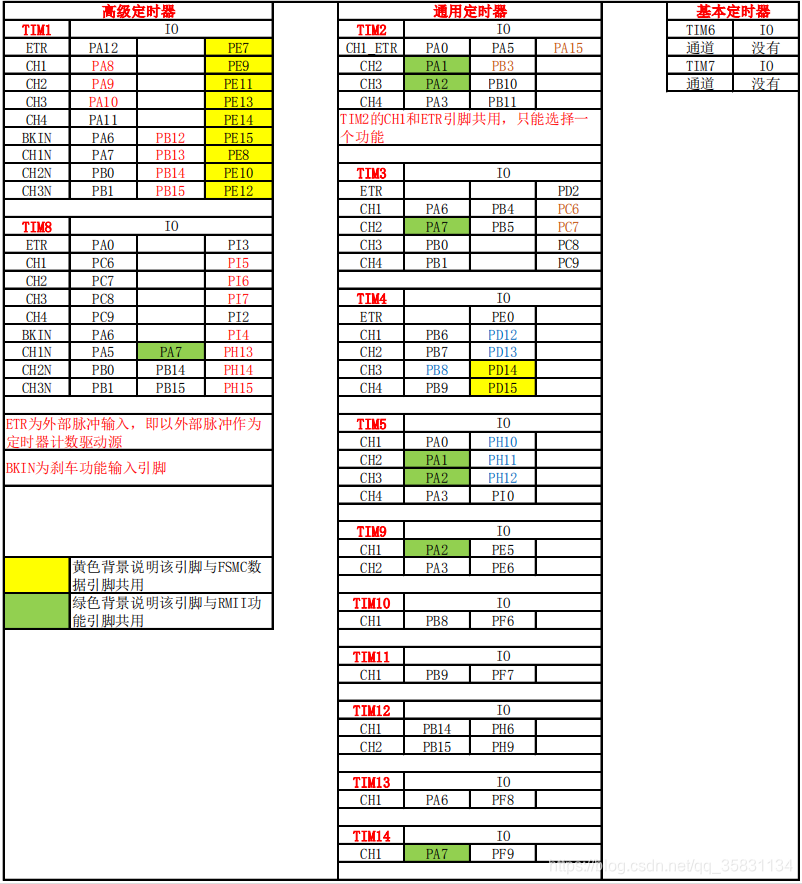

1.定时器引脚分布

2.stm32定时器2~7、9~14基本配置：

tim.h

#ifndef __TIM_H
#define __TIM_H
#include "stm32f4xx_hal.h"
#include "led.h"
#include "sys.h"
/*
*
*TIM2
*
*/
extern u8 TIM2_flag1;		//定时器标志位
void TIM2_Init(u16 arr,u16 psc);
/*
*
*TIM3
*
*/
//通过改变TIM3->CCR2的值来改变占空比，从而控制LED0的亮度
extern TIM_HandleTypeDef TIM3_Handler;	// TIM_HandleTypeDef 结构体变量
#define LED1_PWM_VAL TIM3->CCR2
extern uint16_t TIM3_flag1;			//Tim3定时器标志位
extern int TIM3_flag2;					//Tim3定时器标志位
extern int TIM3_flag3;					//Tim3定时器标志位
extern int TIM3_flag4;					//Tim3定时器标志位
void TIM3_Init(u16 arr,
