1. 回转器

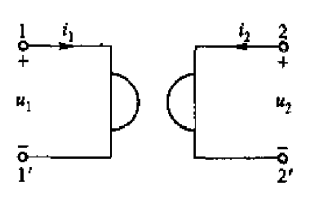

(1) 符号
(2) 方程
u 1 = − r i 2 u 2 = r i 1 } \left.\begin{matrix}u_1 = -ri_2 \\u_2 = ri_1 \end{matrix}\right\} u1=−ri2u2=ri1}
电流回转成电压
i 1 = g u 2 i 2 = − g u 1 } \left.\begin{matrix}i_1 = gu_2 \\i_2 = -gu_1 \end{matrix}\right\} i1=gu2i2=−gu1}
电压流回转成电流
(3) 性质
把一个端口上的电流“回转”为另一个端口上的电压
把一个端口上的电压“回转”为另一个端口上的电流
(4) 功能
把一个电容回转成一个电感

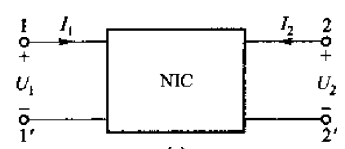

2. 负阻抗变换器
(1) 电流反向型NIC
① 方程
U 1 = U 2 I 1 = k I 2 } \left.\begin{matrix}U_1 = U_2 \\I_1 = kI_2 \end{matrix}\right\} U1=U2I1=kI2}
② 性质
- 输入电压传输后大小，方向均不变
- 输入电流传输后，变为原来的k倍，方向相反
③ 功能
Z
1
=
−
1
k
Z
2
Z_1 = -\frac{1}{k}Z_2
Z1=−k1Z2
功能：把正阻抗变成负阻抗
- Z 1 Z_1 Z1：输入阻抗
- Z 2 Z_2 Z2：负载阻抗
(2) 电压反向型NIC
① 方程
U 1 = − k U 2 I 1 = − I 2 } \left.\begin{matrix}U_1 = -kU_2 \\I_1 = -I_2 \end{matrix}\right\} U1=−kU2I1=−I2}
② 性质
- 输入电压传输后，变为原来的 1 k \frac{1}{k} k1，且方向改变
- 输入电流传输后，大小和电流方向都不变
