逻辑常量 : 只有两个(0和1),表示两个对立的逻辑状态。逻辑变量 : 逻辑变量一般用字母、数字及其组合来表示,其取值只有两个,即0和1。在 “ 正逻辑 ” 的数字电路设计中,用低电平信号(如0.5V)表示逻辑0;用高电平信号(如3V)表示逻辑1。逻辑运算 : 对于逻辑常量和变量的操作,有与、或、非三种基本逻辑运算。逻辑门(logic gates): 对逻辑常量和变量完成基本的逻辑运算的电路。 在数字电路中,表示逻辑变量之间的逻辑关系的方法一般有3种: 逻辑代数式、真值表、电路图。真值表: 将所有输入变量的所有可能的取值组合,及其在此情况下输出变量应有的取值罗列出来,所形成的一张表。它最全面、最直观地表达了逻辑关系。基本逻辑门的逻辑符号(OR、AND、NOT、NAND、NOR、XOR)(或、与、非、与非、或非、同或、异或)
目录

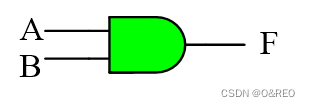

与(AND)F=AB=A·B 有0就出0
A | B | F |
0 | 0 | 0 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 1 |

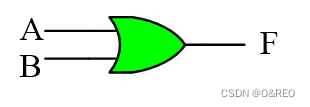

或(OR) F=A+B 有1就出1
A | B | F |
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 1 |
非(NOT) F=
有0出1有1出0
A | F |
0 | 1 |
1 | 0 |

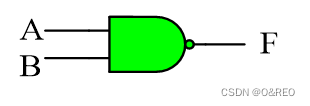

与非门(NAND)F=
反的与
A | B | F |
0 | 0 | 1 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |
或非门(NOR) F=
反的或
A | B | F |
0 | 0 | 1 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 0 |

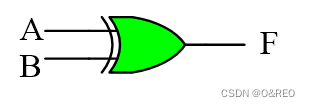

异或门(XOR)F=A⊕B=
B+A
相异得1
A | B | F |
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |
同或门(XNOR)F=A⊙B=AB+
相同得1
A | B | F |
0 | 0 | 1 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 1 |
总结
基本逻辑门 | 符号 | 表达 | 规则 |
---|---|---|---|
与AND | | F=A·B | 有0就出0 |
或OR | | F=A+B | 有1就出1 |
与非NAND | | F= | 反的与 |
或非NOR | | F= | 反的或 |
异或XOR | | F=A⊕B= | 相异出1 |
同或XNOR | | F=A⊙B=AB+ | 相同出1 |
