NetLogo学习笔记5 —— 物种与传染病模型

（模型经过一些修改，与标准SIR模型有些出入）
在上一篇文章，我们学习了随机选择、伪并发、ifelse和of语法。实现了用于解释隔离现象的谢林模型
这次，我们要学习NetLogo中物种的概念，并实现一个 “SIR传染病模型”

何为 SIR传染病模型？

• 有若干人，他们没得过病，不具备免疫。为易感者。S 代表 易感者
• 有几个感染者，易感者与其接触后，有几率被传染。I 代表 感染者
• 感染者发病到一定程度，有几率会免疫，或死亡。R 代表 免疫者

我们用不同的物种来代表这几类人
infect 为传染率，death 为病亡率，T 为感染到死亡或治愈的时间
这些参数都是 0~100的滑动条¹

---

物种的定义 —— breed语句

先创建setup和go按钮及函数，把基本要素搭建好，并创建参数滑动条，然后想想代码思路：

• 我们要定义不同种类的人
• 为他们实现各自的行为，比如
  感染者将易感者变成感染者，感染者康复或死亡

先来解决第一个问题，来看看模型头几行：

breed [S a-S] ;定义易感者
breed [I a-I] ;定义感染者
breed [R a-R] ;定义免疫者
I-own [life-time] ;为感染者定义生命时间，到了一定时间，感染者就会死亡或免疫
;方括号内为复数形式和单数形式
;单数形式不常用，因此不做介绍

这里定义了模型三种人，复数形式代表整体集合，就像turtles代表全体海龟一样：例如，S是全体易感者集合
breed 是定义种类的语句，语法如下：

breed [<复数形式> <单数形式>]

第4行：还记得 patches-own 吗？为瓦片定义新属性。这里用法也一样，为感染者定义定义新属性，储存它活了多久

---

创建物种实例并初始化 —— create语法

说了那么多，物种到底有什么用？看看setup函数就知道了：

to setup
 clear-all
 create-S 249 [ ;创建249个易感者
    set color green
    setxy random-pxcor random-pycor]
 create-I 10 [ ;创建10个感染者
    set color red
    setxy random-pxcor random-pycor
    set life-time 0]
  reset-ticks ;时钟初始化，以前讲过
end

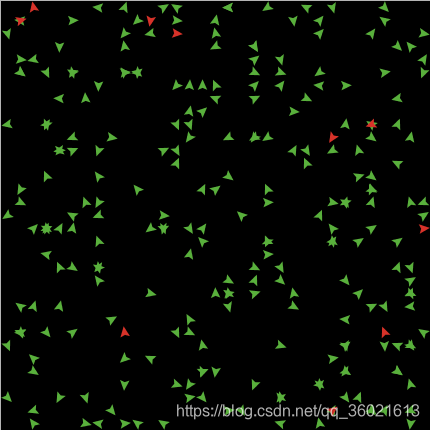

运行一下，就明白这段代码是干什么用的了

刚好是10个红和249个绿，怎么回事？我来慢慢解释：
物种只不过是贴海龟上的标签罢了，本质还是海龟

第3行：create-S 与 create-turtles 相似
只不过create-turtles是单纯创建海龟
create-S 创建的海龟带有S标签，而且会让每个这样带标签的海龟执行后面方括号的代码
create-S 函数是在我们定义S这个物种时自动创建的
其语法如下：

create-<物种复数形式> <数量> [<初始化代码>]

也就是说，我们创建了249个带S标签的海龟，并把它们设置成绿色，设置它们的坐标为随机。第6行同理

---

看看go函数代码，模型的主要部分：

to go
  ask S [move] ;令每个易感者移动
  ask R [move] ;令每个免疫者移动

  ask I [
    move ;移动
    ask S in-radius 1 [ ;对每个在半径1范围内的易感者执行代码
      if random 100 < infect [ ;有infect% 的概率触发
        set breed I ;把易感者变成感染者
        set color red ;把新感染者变红
        set life-time 0 ;初始化生命计数器
      ]
    ]
    if life-time > T [ ;如果生命计数器到时
      ifelse random 100 < death ;有death% 的概率为真
      [die] ;如果为真，感染者死亡
      [set breed R ;如果为假，感染者转变成免疫者
       set color gray] ;并且颜色变灰
    ]
  ]
  tick
  ask I [
    set life-time life-time + 1 ;每个感染者生命计数器加一
  ]
end

to move ;移动海龟的方法，为了避免重复，就写了个函数
  left random 360 ;左转一个随机的度数
  fd 1
end

第2、3行：前面提到过，复数形式代表某物种所有个体的集合，那么注释里的意思就不难得出了。
move函数 写在后面，里面的 left 是左转的意思，接收一个度数参数

第7行 S in-radius 1 返回由距离感染者1个距离的所有易感者构成的集合
in-radius语句会返回在 “在调用主体一定距离以内，且属于某集合的海龟” 所构成的集合。语法如下：

<集合> in-radius <距离>

第9行：set breed I，如果某个易感者在感染者周围，且很不幸的触发了感染代码，那么它将变成新感染者
前面讲过：物种只是标签，我们可以通过设置海龟的breed属性来改变物种标签
然后它会变红，生命计数器初始化为0

第16行：海龟执行到die，就会被删除

剩下的，语法上已经没啥障碍。我想注释已经讲得够清楚了，有什么疑问可以去评论区

---

数据直观化的利器 —— 图的绘制

如何动态的表现易感者、感染者和免疫者的数量呢？
图表是不错的选择，而且能够让我们的模型显得更加专业

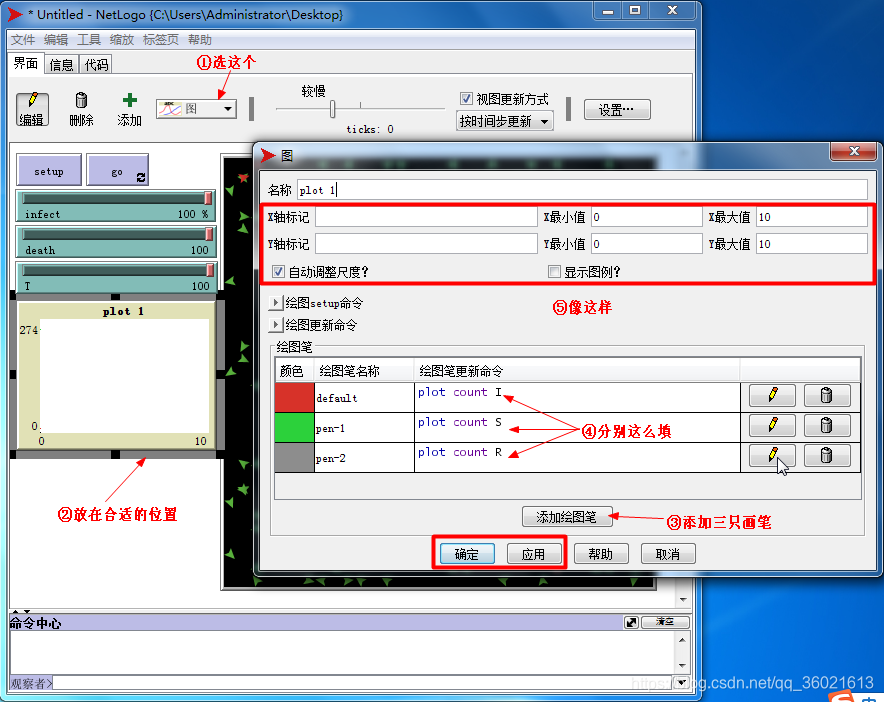

按以下方式创建一个图表

plot语句 会在每次时间更新时，把右边的参数值画在图上
图表横轴为时间，纵轴为数值
在这个例子中，会实时的把各种类的人数，以不同的色彩画在图上
（注意：绘图只有在开启时间同步更新时才能运作）

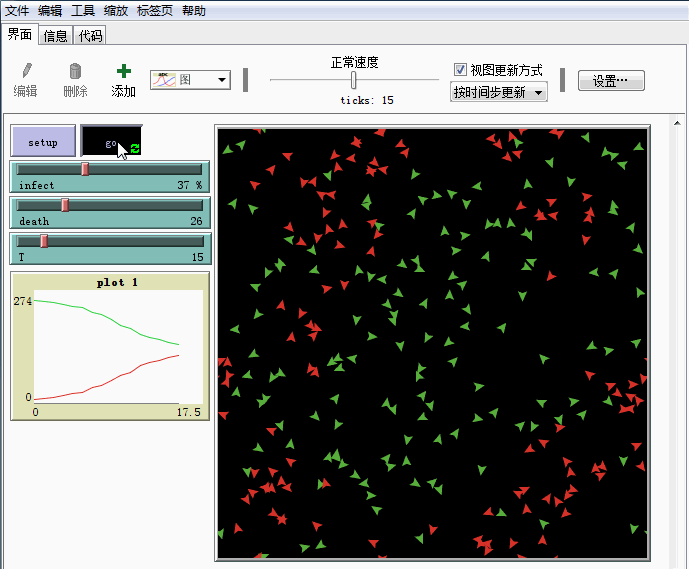

模型最终效果如下：

可以试着修改代码，自己多多实践
这篇文章就这里了，喜欢记得关注哦！会更新的！

---

1. 滑动条的创建，在上一篇文章讲过 ↩︎
