使用plot函数处理simulink仿真波形，并修改坐标轴字体格式

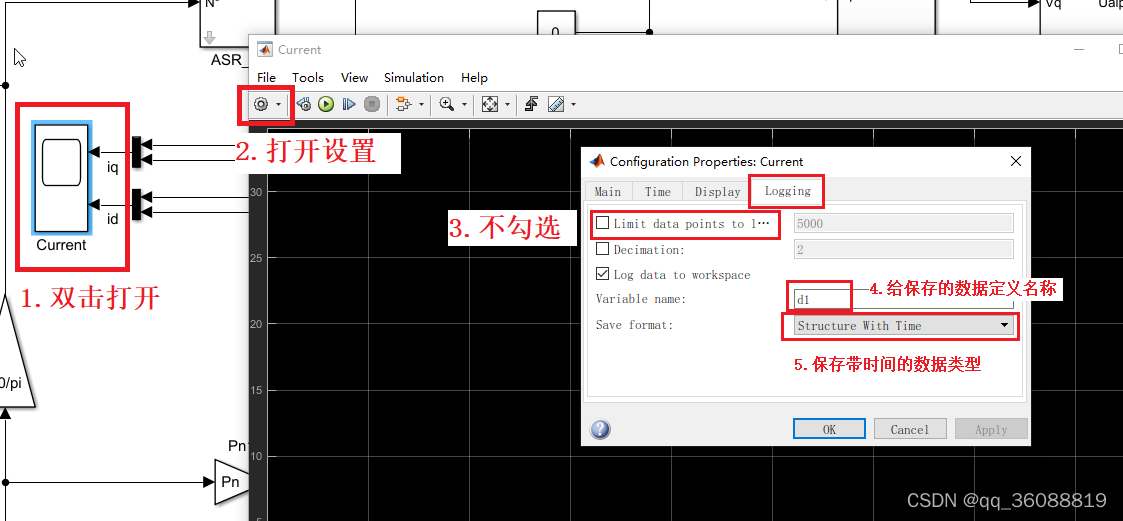

1.运行simulink仿真之前，首先设置一下示波器，如下图所示：

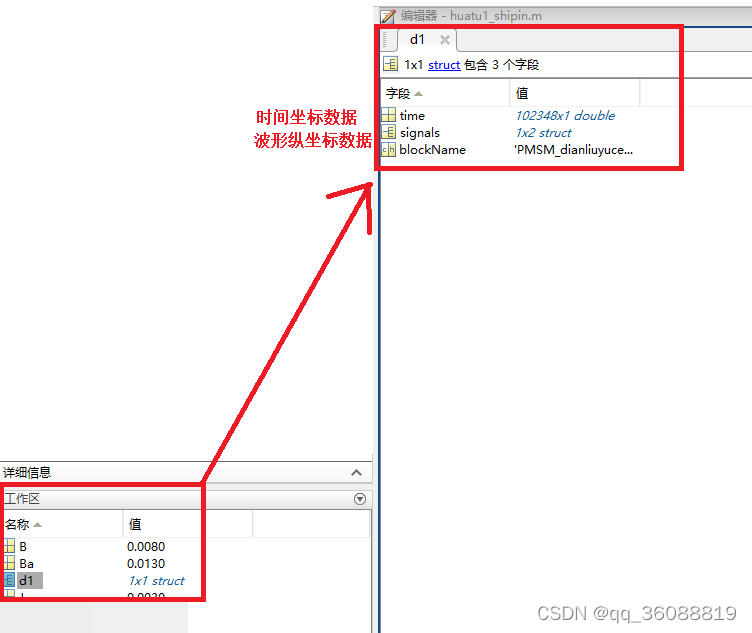

2.运行仿真，这个示波器的数据会保存到matlab的工作区中，名称为“d1”（上面设置时起的名字，看个人需要），此时打开matlab主界面，可以看到工作区的“d1”数据，双击打开，可以查看存放在里面的数据。

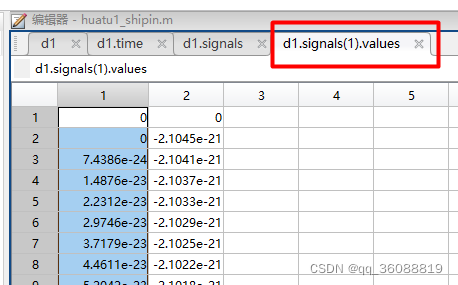

 3.“time”中存放着画图所需的横坐标数据（即时间轴），“signals”中存放着波形的纵坐标数据。可以双击分别打开这些数据，看看这些数据表的名称，方便下面画图的时候引用正确，d1这个示波器中存放了2组波形数据，其中一组的名称就是“d1.signals(1).values”，如下图所示：

 4.在编辑器中新建一个工程，写几句简单的画图指令，即可画图：

subplot(121)    % 1行2列，第一张图
curve=plot(d1.time(:,1),d1.signals(1).values(:,1),d1.time(:,1),d1.signals(1).values(:,2))
%   curve=plot(横坐标数据1，纵坐标数据1，横坐标数据2，纵坐标数据2)
hold on;    %保留已画完的图片
grid on;    %给图片加上表格线

xlabel('\it\fontname{Times New Roman}t\rm\fontname{Times New Roman}/s'), ylabel('\rm\fontname{宋体}电流\rm\fontname{Times New Roman}/A');
%   给图片加x、y轴注释，“\it”表示斜体，后面接需要斜体表示的内容，如果对字体格式还有要求，
%   再加一句“\fontname{Times New Roman}”，中括号“{ }”中表示的是字体，可随意更改，
%   “\rm”表示正体
title('\it\fontname{Times New Roman}i_q\rm\fontname{宋体}电流');
%   给图片加标题，格式设置方法和上面一样

subplot(122)    %1行2列，第二张图
curve=plot(d1.time(:,1),d1.signals(2).values(:,2),d1.time(:,1),d1.signals(2).values(:,1))
hold on;    %保留已画完的图片
grid on;    %给图片加上表格线
xlabel('\it\fontname{Times New Roman}t\rm\fontname{Times New Roman}/s'), ylabel('\rm\fontname{宋体}电流\rm\fontname{Times New Roman}/A');
title('\it\fontname{Times New Roman}i_d\rm\fontname{宋体}轴电流');

这里采用plot画图，首先放横坐标数据“d1.time(:,1)”，“(:,1)”表示引用了这个数组中第一列所有的数据，再放纵坐标数据“d1.signals(1).values(:,1)”，如果一个图中需要放多组曲线，后面就接着写横坐标数据和纵坐标数据即可。

4.图片坐标轴字体更改。有时为节约时间，可以在画图的时候直接定义好坐标轴字体。上面的代码注释中，详细了说明了如何更改字体“正/斜”体（“\it”表示斜体， “\rm”表示正体），以及更改字体是宋体还是新罗马（\fontname{Times New Roman}，\fontname{宋体}）。代码中“i_q”表示的是q是i的右脚脚标。

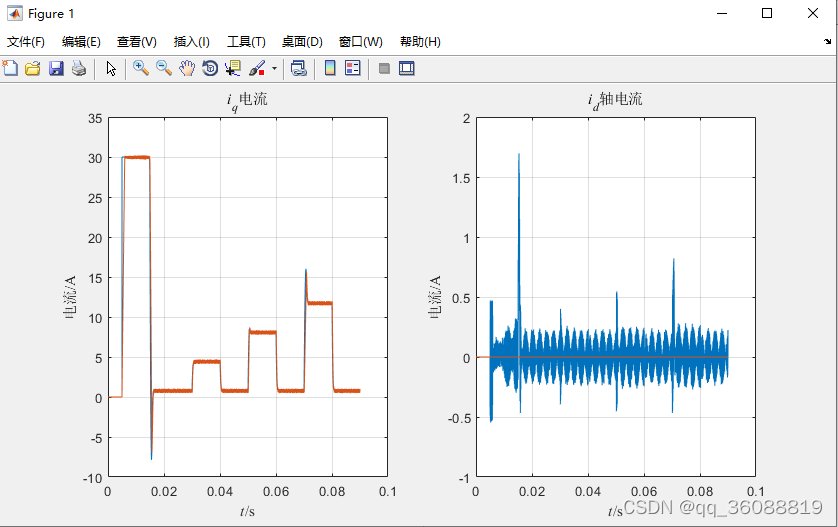

5.运行程序，即可得到波形，如下图所示：

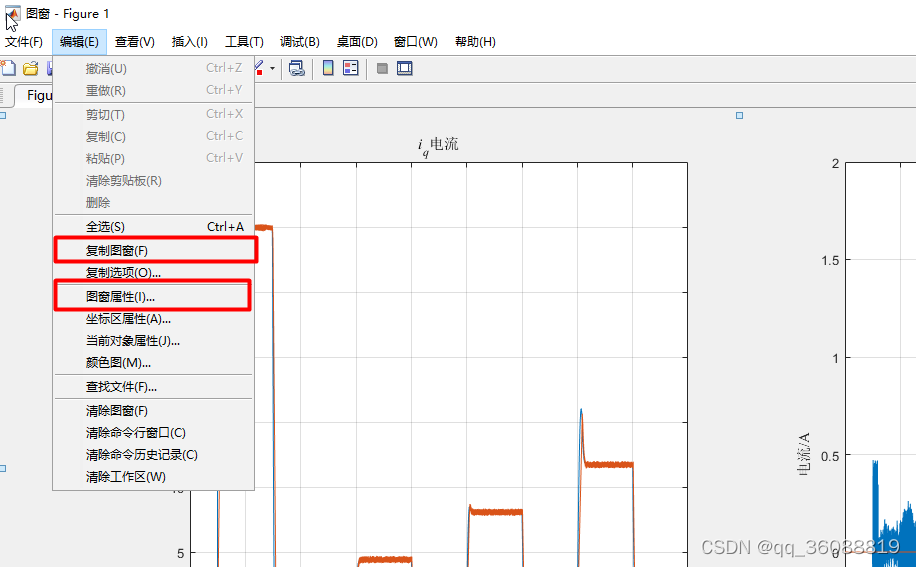

 6.如果对格式、曲线等不满意，可以打开“编辑”中的“图窗属性”，对需要调整的位置进行调整，然后可以点“复制图窗”，将图片粘贴到word中，再对图片裁剪一下就完成了。
