simulink多输入示波器波形数据导出到workspace用plot函数重新画出

simulink多输入示波器波形数据导出到workspace用plot函数重新画出

在使用simulink做仿真时经常需要把示波器中的波形数据输出到matlab工作界面，或重新画出更美观的波形图，本文以输出三相电压波形为例子

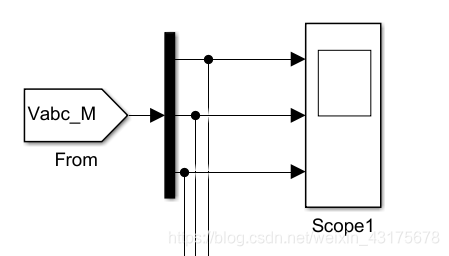

simulink中的多输入示波器如图：

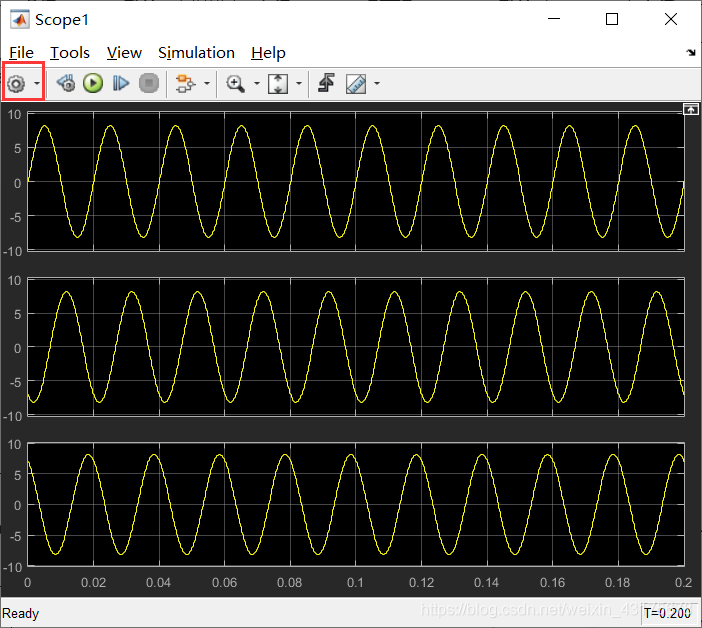

双击scope模块后会出现以下界面，点击左上角红框中的设置图标

点击设置图标后，点击到logging界面，如下图所示，让后将log data to workspace勾选上，在Variable name里填写装载数据的变量名，然后format为保存的格式，有三种，此处以最实用的structure with time为例说明：

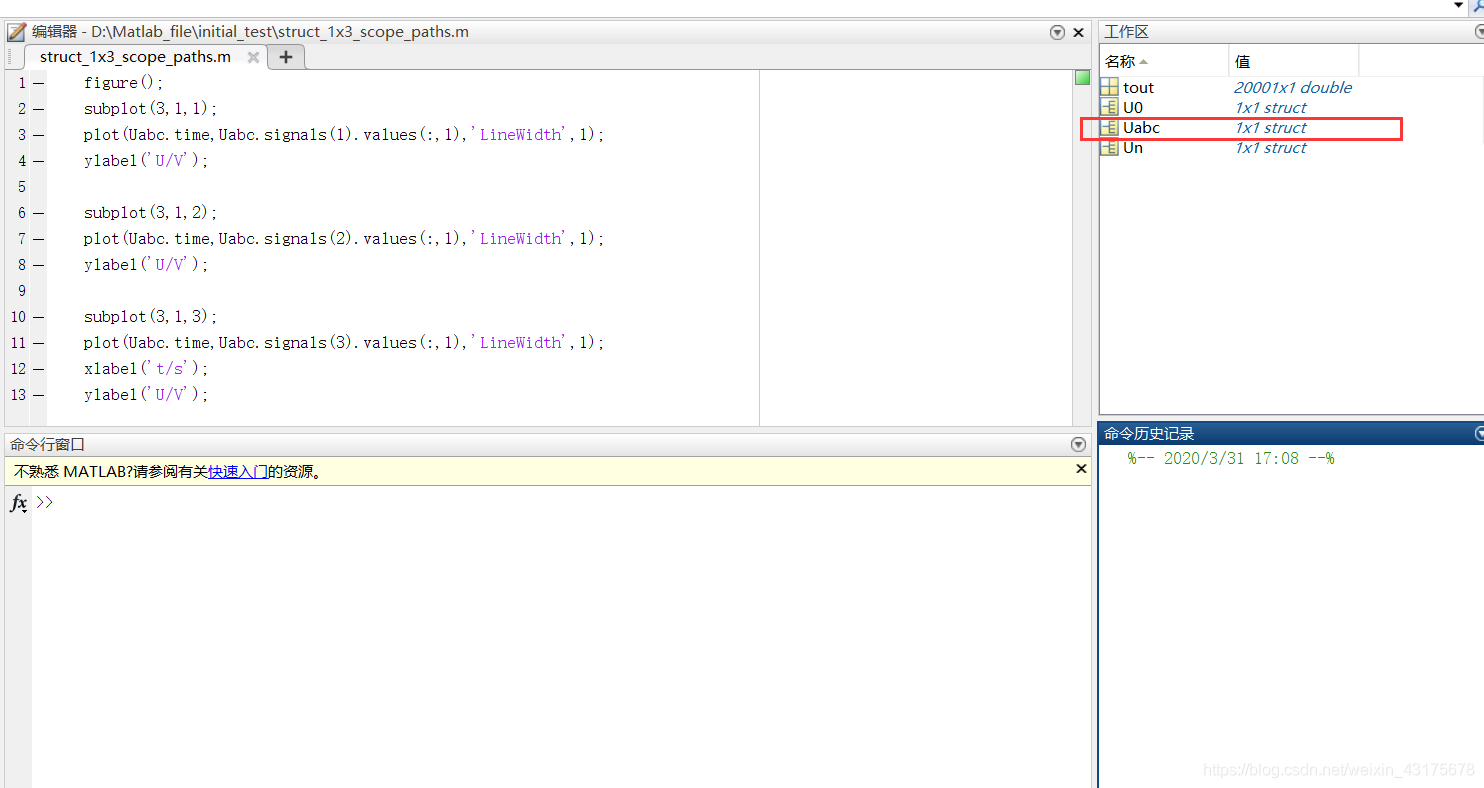

设置完后运行模型，使波形输出，然后到matlab界面就可以在workspace工作区里看到你设置的变量名，以结构体的形式保存，如图：

然后创建一个脚本文件，输入画图代码：

figure();
