本文详细介绍了物理层的网络设备，包括中继器、集线器、同轴电缆、双绞线、光纤和串口电缆的功能、特点及应用场景。探讨了它们如何在局域网中扩展传输距离，以及不同类型电缆的传输速率和距离限制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

首先，这些东西都是物理层上的设备。

中继器

中继器（RP repeater）是工作在物理层上的连接设备。适用于完全相同的两类网络的互连，主要功能是通过对数据信号的重新发送或者转发，来扩大网络传输的距离。中继器是对信号进行再生和还原的网络设备：OSI模型的物理层设备。中继器是局域网环境下用来延长网络距离的最简单最廉价的网络互联设备，操作在OSI的物理层，中继器对在线路上的信号具有放大再生的功能，用于扩展局域网网段的长度（仅用于连接相同的局域网网段）。中继器是功能是对信息中继和放大，实现设备远距离传输。中继器不能隔离冲突域，中继器不能识别MAC地址和IP地址

集线器Hub

集线器是一种多口中继器，也是属于物理层设备，能够对设备进行中继和放大，从任意接口接受到的数据，会往其他所有接口泛洪。集线器不识别数据包的寻址信息和上层内容，无法对终端主机进行隔离，多个主机处于同一个冲突域中，采用集线器的网络，带宽利用率较低，集线器不能识别MAC地址和IP地址

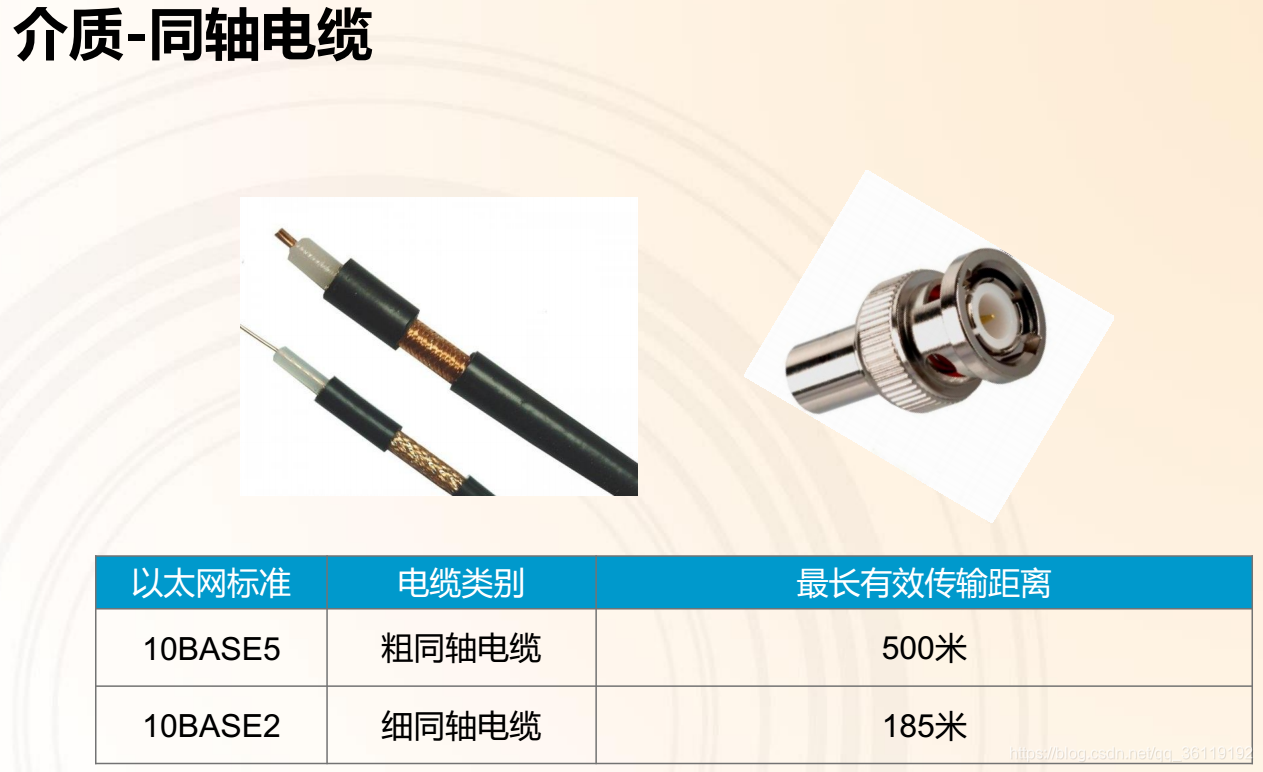

同轴电缆

同轴电缆是一种早起的传输介质，同轴电缆的标准分为两种，10BASE2和10BASE5，这两种标准都支持10Mbps的速率，最长传输距离分别为185米和500米

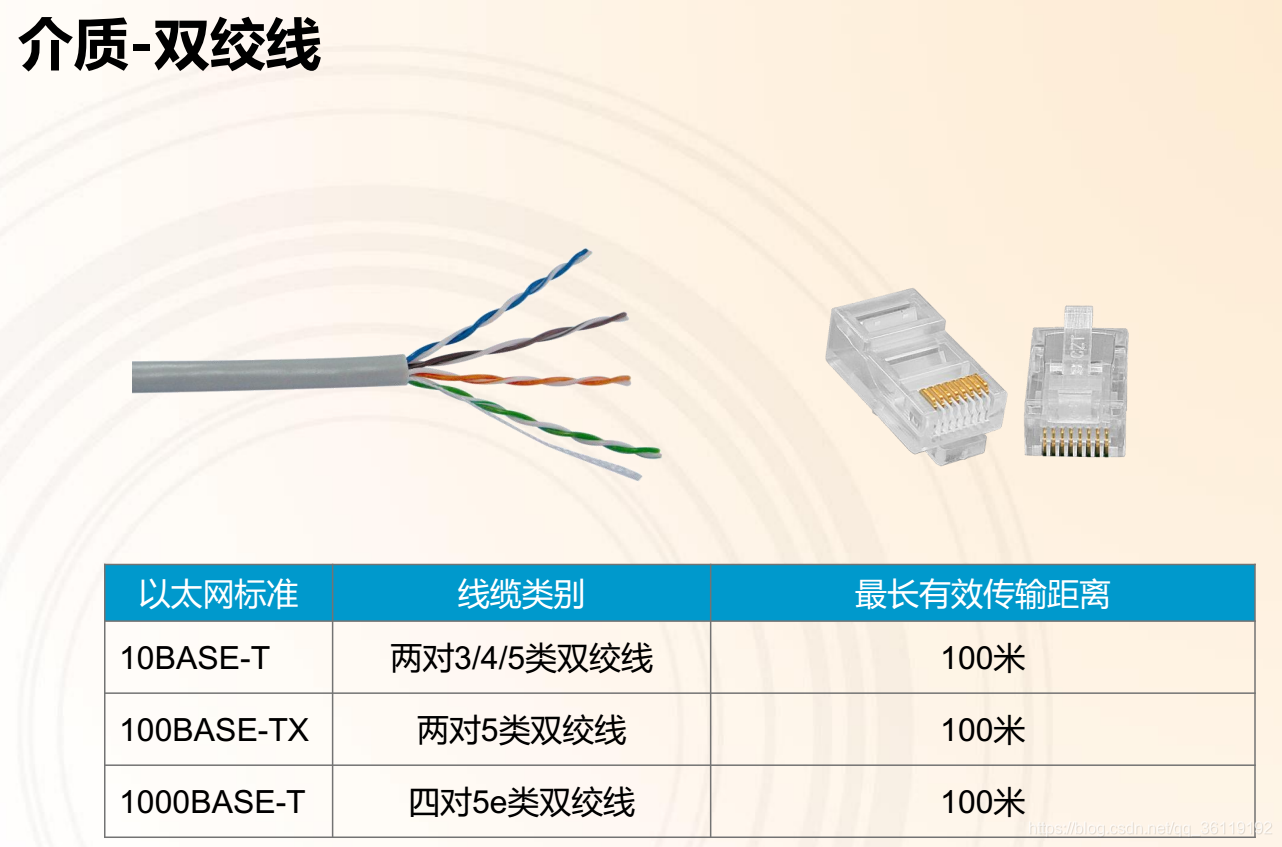

双绞线

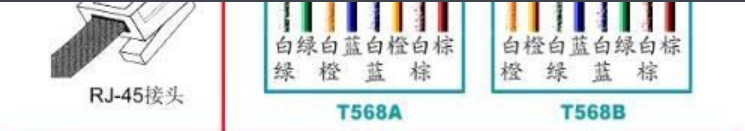

双绞线可分为屏蔽双绞线和非屏蔽双绞线，屏蔽双绞线在双绞线和外层绝缘封套之间有一个金属屏蔽层，可以屏蔽电磁干扰。双绞线有很多种类型，不同类型的双绞线的传输速率也不一样。3类双绞线支持10Mbps传输速率，5类双绞线支持100Mbps传输速率，满足快速以太网标准；超5类双绞线及更高级别的双绞线支持千兆以太网标准。双绞线使用RJ-45水晶头。为保证终端能够正确收发数据，RJ-45接头中的针脚必须按照一定的线序排列。
直通线：568B-568B
交叉线：568A-568B

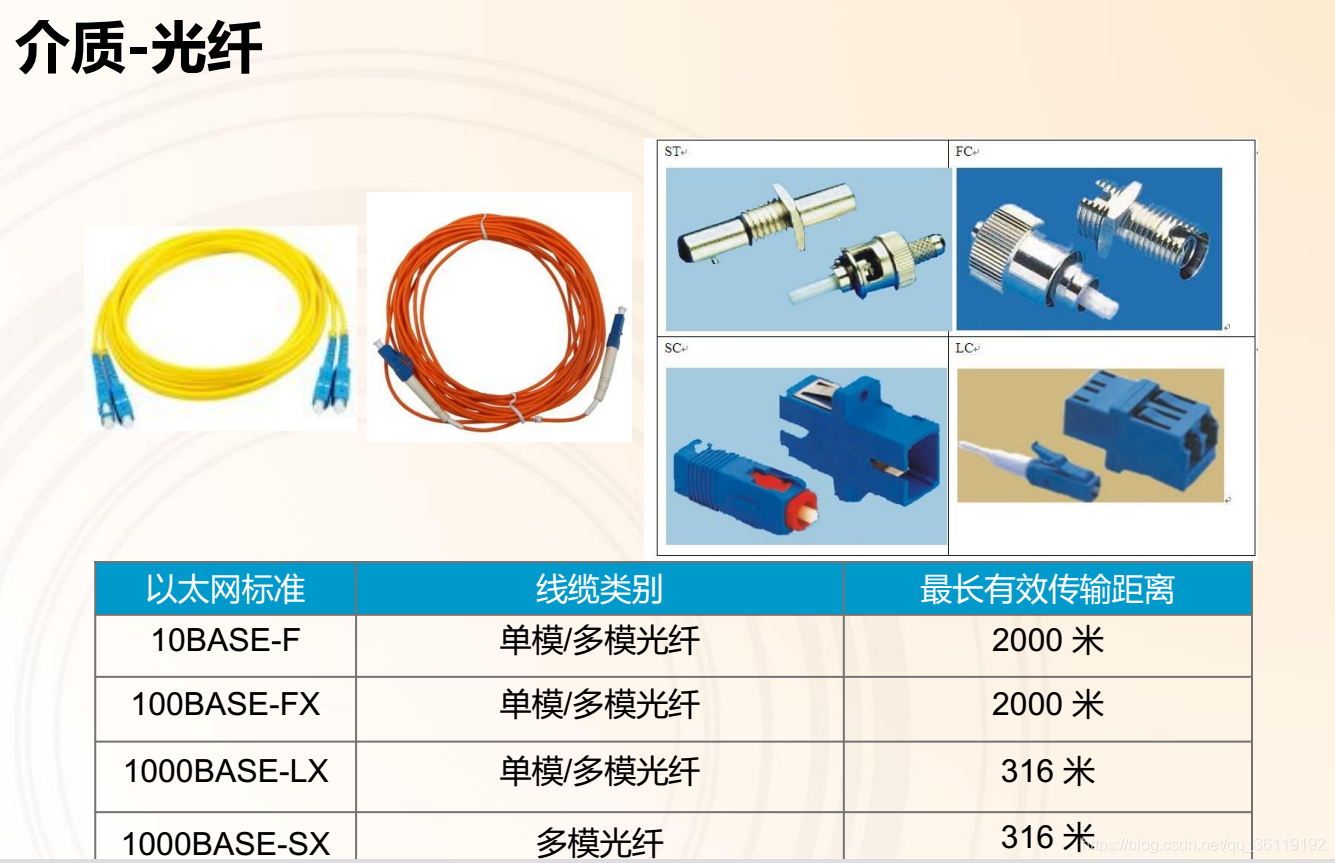

光纤

双绞线和同轴电缆传输数据数据时使用的是电信号，而光纤传输数据时使用的是光信号。光纤支持的传输速率包括10Mbps，100Mbps，1Gbps，10Gbps，甚至更高。根据光纤传输光信号模式的不同，光纤可分为单模光纤和多模光纤。单模光纤只能传输一种模式的光，不存在模间色散，因此适用于长距离高速传输。多模光纤允许不同模式的光在一根光纤上传输，由于模间色散较大而导致信号脉冲展宽严重，因此多模光纤主要用于局域网的短距离传输。光纤连接器种类很多，常用的连接器包括ST、FC、SC、LC连接器
