一、简介

由于蓝牙主机和从机组网，如果不使用 Mesh 的话，只能组微微网。蓝牙5.0的微微网最大可以连接20个从机。

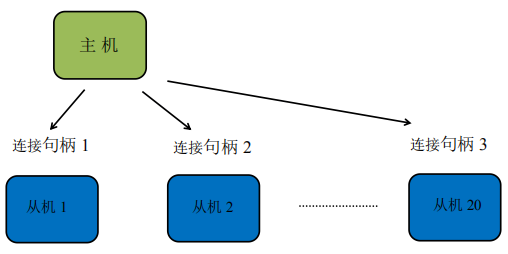

1.1 连接句柄

在主机与从机发生连接的时候会进行连接句柄的分配。连接句柄的作用是在蓝牙数据进行分组的时候进行设备区分的。连接句柄相当于一个“令牌”，从设备一旦和主设备发生连接，主设备就给从设备分配一个“令牌”。主设备通过这个“令牌”来识别与区分从设备。因此对于连接句柄的分配将是实现一主多从连接，并且进行通信的关键。

1.2 Bluedroid主机架构

在 ESP-IDF 中，使用经过大量修改后的 BLUEDROID 作为蓝牙主机 (Classic BT + BLE)。BLUEDROID 拥有较为完善的功能，⽀持常用的规范和架构设计，同时也较为复杂。经过大量修改后，BLUEDROID 保留了大多数 BTA 层以下的代码，几乎完全删去了 BTIF 层的代码，使用了较为精简的 BTC 层作为内置规范及 Misc 控制层。修改后的 BLUEDROID 及其与控制器之间的关系如下图：

二、API说明

以下 GATT 接口位于 bt/host/bluedroid/api/include/api/esp_gattc_api.h

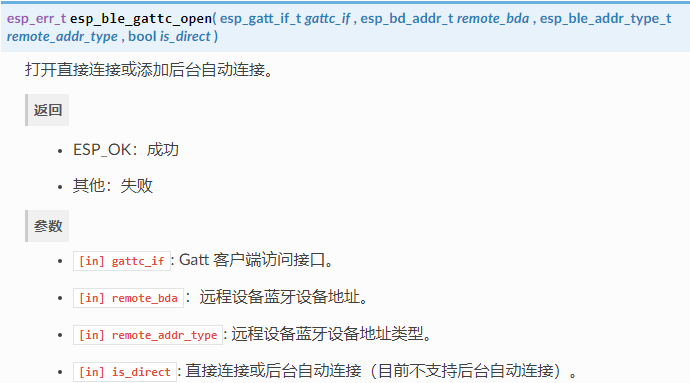

2.1 esp_ble_gattc_open

2.2 esp_ble_gattc_search_service

2.3 esp_ble_gattc_get_char_by_uuid

2.4 esp_ble_gattc_get_descr_by_char_handle

2.5 esp_ble_gattc_get_attr_count

2.6 esp_ble_gattc_write_char

2.7 esp_ble_gattc_write_char_descr


##2.8 esp_ble_gattc_register_for_notify

三、BT控制器和协议栈初始化

使用 esp-idf\examples\bluetooth\bluedroid\ble\gattc_multi_connect 中的例程

.........
//esp_bt_controller_config_t是蓝牙控制器配置结构体，这里使用了一个默认的参数
    esp_bt_controller_config_t bt_cfg = BT_CONTROLLER_INIT_CONFIG_DEFAULT();
    //初始化蓝牙控制器，此函数只能被调用一次，且必须在其他蓝牙功能被调用之前调用
    ret = esp_bt_controller_init(&bt_cfg);
    if (ret) {
        ESP_LOGE(GATTC_TAG, "%s initialize controller failed: %s\n", __func__, esp_err_to_name(ret));
        return;
    }

    //使能蓝牙控制器，mode是蓝牙模式，如果想要动态改变蓝牙模式不能直接调用该函数，
    //应该先用disable关闭蓝牙再使用该API来改变蓝牙模式
    ret = esp_bt_controller_enable(ESP_BT_MODE_BLE);
    if (ret) {
        ESP_LOGE(GATTC_TAG, "%s enable controller failed: %s\n", __func__, esp_err_to_name(ret));
        return;
    }
    //初始化蓝牙并分配系统资源，它应该被第一个调用
    /*
    蓝牙栈bluedroid stack包括了BT和BLE使用的基本的define和API
    初始化蓝牙栈以后并不能直接使用蓝牙功能，
    还需要用FSM管理蓝牙连接情况
    */
    ret = esp_bluedroid_init();
    if (ret) {
        ESP_LOGE(GATTC_TAG, "%s init bluetooth failed: %s\n", __func__, esp_err_to_name(ret));
        return;
    }
    //使能蓝牙栈
    ret = esp_bluedroid_enable();
    if (ret) {
        ESP_LOGE(GATTC_TAG, "%s enable bluetooth failed: %s\n", __func__, esp_err_to_name(ret));
        return;
    }

    //建立蓝牙的FSM（有限状态机）
    //这里使用回调函数来控制每个状态下的响应，需要将其在GATT和GAP层的回调函数注册
    /*esp_gattc_cb和esp_gap_cb处理蓝牙栈可能发生的所有情况，达到FSM的效果*/
    ret = esp_ble_gap_register_callback(esp_gap_cb);
    if (ret){
        ESP_LOGE(GATTC_TAG, "gap register error, error code = %x", ret);
        return;
    }
    ret = esp_ble_gattc_register_callback(esp_gattc_cb);
    if(ret){
        ESP_LOGE(GATTC_TAG, "gattc register error, error code = %x", ret);
        return;
    }

    //下面创建了BLE GATT服务A、B、C，相当于3个独立的应用程序
    ret = esp_ble_gattc_app_register(PROFILE_A_APP_ID);
    if (ret){
        ESP_LOGE(GATTC_TAG, "gattc app register error, error code = %x", ret);
        return;
    }
    ret = esp_ble_gattc_app_register(PROFILE_B_APP_ID);
    if (ret){
        ESP_LOGE(GATTC_TAG, "gattc app register error, error code = %x", ret);
        return;
    }
    ret = esp_ble_gattc_app_register(PROFILE_C_APP_ID);
    if (ret){
        ESP_LOGE(GATTC_TAG, "gattc app register error, error code = %x", ret);
        return;
    }
    /*
    设置了MTU的值(经过MTU交换，从而设置一个PDU中最大能够交换的数据量)。
    例如：主设备发出一个1000字节的MTU请求，但是从设备回应的MTU是500字节，那么今后双方要以较小的值500字节作为以后的MTU。
    即主从双方每次在做数据传输时不超过这个最大数据单元。
    */
    ret = esp_ble_gatt_set_local_mtu(200);
    if (ret){
        ESP_LOGE(GATTC_TAG, "set local  MTU failed, error code = %x", ret);
    }
.......

四、应用程序配置文件

应用程序配置文件是一种对功能进行分组的方法。它们的设计使每个应用程序配置文件连接到一个对等设备，这样同一个 ESP32 可以通过为每个设备分配一个应用程序配置文件连接到多个设备。每个应用程序配置文件都会创建一个 GATT 接口以连接到其他设备。应用程序配置文件由 ID 号定义，在此示例中有三个配置文件：

#define PROFILE_NUM 3
#define PROFILE_A_APP_ID 0
#define PROFILE_B_APP_ID 1
#define PROFILE_C_APP_ID 2

该esp_ble_gattc_app_register()函数用于将每个应用程序配置文件注册到 BLE 堆栈。注册操作会生成一个 GATT 接口，该接口作为注册事件中的参数返回。此外，每个应用程序配置文件还由一个结构定义，该结构可用于在堆栈传播新数据时保持应用程序的状态并更新其参数。

代码中的应用程序配置文件是gattc_profile_inst结构的实例。有关详细信息，请参见应用程序配置文件在GATT客户实例演练。

五、扫描

5.1 设置扫描参数

参见第设置扫描参数在GATT客户实例演练。

5.2 开始扫描

参阅Section开始扫描在GATT客户实例演练。

5.3 获取扫描结果

参阅Section获取扫描结果在GATT客户实例演练。

5.4 名称比较

  • 首先，从广告数据中提取设备名称并存储在adv_name变量中：
adv_name = esp_ble_resolve_adv_data(scan_result->scan_rst.ble_adv, ESP_BLE_AD_TYPE_NAME_CMPL, &adv_name_len);
  • 然后，将找到的设备名称与客户端想要连接的服务器名称进行比较。服务器名称在remote_device_name数组中定义：
static const char remote_device_name[3][20] = {"ESP_GATTS_DEMO_1", "ESP_GATTS_DEMO_2", “ESP_GATTS_DEMO_3"};

名称比较发生如下：

 if (strlen(remote_device_name[0]) == adv_name_len && strncmp((char *)adv_name, remote_device_name[0], adv_name_len) == 0) {
                 if (find_device_1 == false) {
                     find_device_1 = true;
                     ESP_LOGI(GATTC_TAG, "Searched device %s", remote_device_name[0]);
                     memcpy(gl_profile_tab[PROFILE_A_APP_ID].remote_bda, scan_result->scan_rst.bda, 6);
                 }
                 break;
             }
             else if (strlen(remote_device_name[1]) == adv_name_len && strncmp((char *)adv_name, remote_device_name[1], adv_name_len) == 0) {
                 if (find_device_2 == false) {
                     find_device_2 = true;
                     ESP_LOGI(GATTC_TAG, "Searched device %s", remote_device_name[1]);
                     memcpy(gl_profile_tab[PROFILE_B_APP_ID].remote_bda, scan_result->scan_rst.bda, 6);
                 }
             }
             else if (strlen(remote_device_name[2]) == adv_name_len && strncmp((char *)adv_name, remote_device_name[2], adv_name_len) == 0) {
                 if (find_device_3 == false) {
                     find_device_3 = true;
                     ESP_LOGI(GATTC_TAG, "Searched device %s", remote_device_name[2]);
                     memcpy(gl_profile_tab[PROFILE_C_APP_ID].remote_bda, scan_result->scan_rst.bda, 6);
                 }
                 break;
             }
  • 如果找到的任何设备名称对应于远程设备名称，find_device_X则设置该标志并将远程设备的地址存储在gl_profile_tab表中。设置所有标志后，客户端将停止扫描并连接到远程设备。

六、连接到远程设备

6.1 连接到第一个远程设备

找到所有设备后，客户端将停止扫描：

if (find_device_1 && find_device_2 && find_device_3 && stop_scan == false {
    stop_scan = true;
    esp_ble_gap_stop_scanning();
    }

扫描停止触发一个ESP_GAP_BLE_SCAN_STOP_COMPLETE_EVT事件，该事件用于打开与第一个远程设备的连接。一旦客户端搜索服务、获取特征并在第一个设备上注册通知，第二个和第三个设备就会建立连接。此工作流旨在测试每个远程设备之间的通信是否正常工作，然后再尝试连接到下一个设备，或者如果出现错误，请跳到下一个设备。

case ESP_GAP_BLE_SCAN_STOP_COMPLETE_EVT:
    if (param->scan_stop_cmpl.status != ESP_BT_STATUS_SUCCESS){
        ESP_LOGE(GATTC_TAG, "Scan stop failed");
        break;
    }
    ESP_LOGI(GATTC_TAG, "Stop scan successfully");
    if (!stop_scan){
        ESP_LOGE(GATTC_TAG, "Did not find all devices");
    }
    if (find_device_1){
        esp_ble_gattc_open(gl_profile_tab[PROFILE_A_APP_ID].gattc_if, gl_profile_tab[PROFILE_A_APP_ID].remote_bda, true);
    }
    break;

  • 使用esp_ble_gattc_open()GATT 接口、远程设备地址和布尔值的函数打开连接，直接连接设置为 true，后台自动连接设置为 false。为了断开物理连接，使用了 GAP API 函数esp_ble_gap_disconnect()。

    连接到第一个设备时，ESP_GATTC_CONNECT_EVT会生成一个事件，该事件将转发到所有配置文件。它还触发ESP_GATTC_OPEN_EVT仅转发到 Profile A 事件处理程序或gattc_profile_a_event_handler()函数的事件。该事件检查连接是否成功打开，如果没有，则忽略该设备，客户端尝试打开与第二个设备的连接：

case ESP_GATTC_OPEN_EVT:
      if (p_data->open.status != ESP_GATT_OK){
          //open failed, ignore the first device, connect the second device
          ESP_LOGE(GATTC_TAG, "connect device failed, status %d", p_data->open.status);
          if (find_device_2){
              esp_ble_gattc_open(gl_profile_tab[PROFILE_B_APP_ID].gattc_if, gl_profile_tab[PROFILE_B_APP_ID].remote_bda, true);
          }
          break;
      }

如果连接成功，客户端保存连接 ID，打印远程设备信息并将 MTU 大小配置为 200 字节。

 gl_profile_tab[PROFILE_A_APP_ID].conn_id = p_data->open.conn_id;
 ESP_LOGI(GATTC_TAG, "ESP_GATTC_OPEN_EVT conn_id %d, if %d, status %d, mtu %d", p_data->open.conn_id, gattc_if, p_data->open.status, p_data->open.mtu);
 ESP_LOGI(GATTC_TAG, "REMOTE BDA:");
 esp_log_buffer_hex(GATTC_TAG, p_data->open.remote_bda, sizeof(esp_bd_addr_t));
 esp_err_t mtu_ret = esp_ble_gattc_config_mtu (gattc_if, p_data->open.conn_id, 200);
 if (mtu_ret){
 ESP_LOGE(GATTC_TAG, "config MTU error, error code = %x", mtu_ret);
 }
 break;
  • 配置好MTU大小后，ESP_GATTC_CFG_MTU_EVT生成一个。此事件用于搜索远程设备上可用的已知服务。搜索是通过使用esp_ble_gattc_search_service()函数和由以下定义的服务 ID 执行的：
 static esp_bt_uuid_t remote_filter_service_uuid = {
 .len = ESP_UUID_LEN_16,
 .uuid = {.uuid16 = REMOTE_SERVICE_UUID,},
 };

然后处理程序搜索服务：

 case ESP_GATTC_CFG_MTU_EVT:
     if (param->cfg_mtu.status != ESP_GATT_OK){
         ESP_LOGE(GATTC_TAG,"Config mtu failed");
     }
     ESP_LOGI(GATTC_TAG, "Status %d, MTU %d, conn_id %d", param->cfg_mtu.status, param->cfg_mtu.mtu, param->cfg_mtu.conn_id);
     esp_ble_gattc_search_service(gattc_if, param->cfg_mtu.conn_id, &remote_filter_service_uuid);
     break;

如果找到该服务，ESP_GATTC_SEARCH_RES_EVT则会触发一个允许将 设置get_service_1 flag为 true 的事件。该标志用于打印信息，稍后获取客户端感兴趣的特征。

  • 一旦完成对所有服务的搜索，ESP_GATTC_SEARCH_CMPL_EVT就会生成一个事件，用于获取刚刚发现的服务的特征。这是通过esp_ble_gattc_get_characteristic()函数完成的：
 case ESP_GATTC_SEARCH_CMPL_EVT:
     if (p_data->search_cmpl.status != ESP_GATT_OK){
         ESP_LOGE(GATTC_TAG, "search service failed, error status = %x", p_data->search_cmpl.status);
         break;
     }
     if (get_service_1){
         esp_ble_gattc_get_characteristic(gattc_if, p_data->search_cmpl.conn_id, &remote_service_id, NULL);
     }
     break;

该esp_ble_gattc_get_characteristic()函数以 GATT 接口、连接 ID 和远程服务 ID 作为参数。此外，还传递了一个 NULL 值，以表明我们希望所有特征都从第一个开始。如果客户端对特定特征感兴趣，它可以在此字段中传递特征 ID 来指定该特征。一个ESP_GATTC_GET_CHAR_EVT当特征发现了触发事件。此事件用于打印有关特征的信息。

  • 如果特征 ID 与 定义的相同REMOTE_NOTIFY_CHAR_UUID，则客户端注册该特征值的通知。
  • 最后，使用相同的esp_ble_gattc_get_characteristic()函数请求下一个特征，这次，最后一个参数设置为当前特征。这会触发另一个，ESP_GATTC_GET_CHAR_EVT并重复该过程，直到获得所有特征。
 case ESP_GATTC_GET_CHAR_EVT:
     if (p_data->get_char.status != ESP_GATT_OK) {
         break;
     }
     ESP_LOGI(GATTC_TAG, "GET CHAR: conn_id = %x, status %d", p_data->get_char.conn_id, p_data->get_char.status);
     ESP_LOGI(GATTC_TAG, "GET CHAR: srvc_id = %04x, char_id = %04x", p_data->get_char.srvc_id.id.uuid.uuid.uuid16, p_data->get_char.char_id.uuid.uuid.uuid16);

     if (p_data->get_char.char_id.uuid.uuid.uuid16 == REMOTE_NOTIFY_CHAR_UUID) {
         ESP_LOGI(GATTC_TAG, "register notify");
         esp_ble_gattc_register_for_notify(gattc_if, gl_profile_tab[PROFILE_A_APP_ID].remote_bda, &remote_service_id, &p_data->get_char.char_id);
     }

     esp_ble_gattc_get_characteristic(gattc_if, p_data->get_char.conn_id, &remote_service_id, &p_data->get_char.char_id);
     break;

此时，客户端已从远程设备获取了所有特征，并订阅了有关感兴趣特征的通知。每次客户端注册通知时，ESP_GATTC_REG_FOR_NOTIFY_EVT都会触发一个事件。在此示例中，此事件设置为使用该esp_ble_gattc_write_char_descr()函数写入远程设备客户端配置特征 (CCC) 。反过来，此函数用于写入特征描述符。蓝牙规范定义了许多特征描述符，但是，对于本示例，感兴趣的描述符是处理启用通知的描述符，即客户端配置描述符。

6.2 连接到下一个远程设备

  • 为了将此描述符作为参数传递，我们首先将其定义为：
 static esp_gatt_id_t notify_descr_id = {
 .uuid = {
     .len = ESP_UUID_LEN_16,
     .uuid = {.uuid16 = ESP_GATT_UUID_CHAR_CLIENT_CONFIG,},
     },
 .inst_id = 0,
 };

其中ESP_GATT_UUID_CHAR_CLIENT_CONFIG定义为 UUID 以识别 CCC：

#define ESP_GATT_UUID_CHAR_CLIENT_CONFIG            0x2902          /*  Client Characteristic Configuration */

要写入的值为“1”以启用通知。该参数ESP_GATT_WRITE_TYPE_RSP还传递给请求服务器响应写请求，以及ESP_GATT_AUTH_REQ_NONE指示写请求不需要授权的参数：

case ESP_GATTC_REG_FOR_NOTIFY_EVT: {
    if (p_data->reg_for_notify.status != ESP_GATT_OK){
        ESP_LOGE(GATTC_TAG, "reg notify failed, error status =%x", p_data->reg_for_notify.status);
        break;
    }
    uint16_t notify_en = 1;
    ESP_LOGI(GATTC_TAG, "REG FOR NOTIFY: status %d, srvc_id = %04x, char_id = %04x",
            p_data->reg_for_notify.status,
            p_data->reg_for_notify.srvc_id.id.uuid.uuid.uuid16,
            p_data->reg_for_notify.char_id.uuid.uuid.uuid16);

    esp_ble_gattc_write_char_descr(gattc_if,
                                   gl_profile_tab[PROFILE_A_APP_ID].conn_id,
                                   &remote_service_id,
                                   &p_data->reg_for_notify.char_id,
                                   &notify_descr_id,
                                   sizeof(notify_en),
                                   (uint8_t *)&notify_en,
                                   ESP_GATT_WRITE_TYPE_RSP,
                                   ESP_GATT_AUTH_REQ_NONE);
    break;
}
  • 启用通知后，远程设备会发送通知，触发ESP_GATTC_NOTIFY_EVT客户端上的事件。处理此事件以使用以下esp_ble_gattc_write_char()函数写回特征：
 case ESP_GATTC_NOTIFY_EVT:
     ESP_LOGI(GATTC_TAG, "ESP_GATTC_NOTIFY_EVT, Receive notify value:");
     esp_log_buffer_hex(GATTC_TAG, p_data->notify.value, p_data->notify.value_len);
     //write  back
     esp_ble_gattc_write_char(gattc_if,
                             gl_profile_tab[PROFILE_A_APP_ID].conn_id,
                             &remote_service_id,
                             &p_data->notify.char_id,
                             p_data->notify.value_len,
                             p_data->notify.value,
                             ESP_GATT_WRITE_TYPE_RSP,
                             ESP_GATT_AUTH_REQ_NONE);
     break;
  • 如果写入过程得到确认，则远程设备已成功连接并且通信建立且没有错误。立即，写入过程生成一个ESP_GATTC_WRITE_CHAR_EVT事件，在此示例中用于打印信息并连接到第二个远程设备：
 case ESP_GATTC_WRITE_CHAR_EVT:
     if (p_data->write.status != ESP_GATT_OK){
         ESP_LOGE(GATTC_TAG, "write char failed, error status = %x", p_data->write.status);
     }else{
         ESP_LOGI(GATTC_TAG, "write char success");
     }
     //connect the second device
     if (find_device_2){
         esp_ble_gattc_open(gl_profile_tab[PROFILE_B_APP_ID].gattc_if, gl_profile_tab[PROFILE_B_APP_ID].remote_bda, true);
     }
     break;
  • 这将触发由 Profile B 事件处理程序处理的打开事件。此处理程序遵循相同的步骤来搜索服务、获取特征、注册通知并作为第一个设备写入特征。第二个设备的序列也以一个ESP_GATTC_WRITE_CHAR_EVT事件结束，该事件又用于连接到第三个设备：
 case ESP_GATTC_WRITE_CHAR_EVT:
     if (p_data->write.status != ESP_GATT_OK){
         ESP_LOGE(GATTC_TAG, "Write char failed, error status = %x", p_data->write.status);
     }else{
         ESP_LOGI(GATTC_TAG, "Write char success");
     }
     //connect the third device
     if (find_device_3){
         esp_ble_gattc_open(gl_profile_tab[PROFILE_C_APP_ID].gattc_if, gl_profile_tab[PROFILE_C_APP_ID].remote_bda, true);
     }
     break;
  • 第三设备还以与第一和第二设备相同的形式执行相同的配置和通信步骤。成功完成后，所有三个远程设备同时正确连接并无错误地接收通知。

• 由 Leung 写于 2021 年 7 月 14 日

• 参考：GATT 客户端多连接示例演练

Leung_ManWah
关注
  • 8
    点赞
  • 踩
  • 88
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 12
    评论
专栏目录
ESP32 BLE 一从多主
可可芯意的博客
04-08 3282
一、SDK版本和例子 这里采用的SDK版本为 4.4版本 从机例子：esp-idf-4.4/examples/bluetooth/bluedroid/ble/gatt_server 主机例子：esp-idf-4.4/examples/bluetooth/bluedroid/ble/gatt_client 二、注意事项 最大链接数，为9个，无论是一主多从，还是一从多主，这是和ble的 controller 相关的，具体可以看看 issue https://github.com/espressif/esp
基于ESP32 一对多控制 实验程序
06-23
基于ESP32 一对多控制 实验程序
ESPIDF开发ESP32学习笔记【经典蓝牙与BLE】_esp32蓝牙串口库是经典蓝牙还是ble蓝牙
最新发布
2401_85013081的博客
05-15 1203
BLE外设的通信主要通过Characteristic，通过在Characteristic中读写数据就实现了双向通信，也可以通过实现类似串口的Service来配置TxCharacteristic和RxCharacteristic，这些都是具体项目的选择了。
NRF52832学习笔记（28）——一主多从连接
李肖遥的专栏
07-29 3408
一、简介 由于蓝牙主机和从机组网，如果不使用 Mesh 的话，只能组微微网。蓝牙5.0的微微网最大可以连接20个从机。 1.1 连接句柄 在主机与从机发生连接的时候会进行连接句柄的分配。连接句柄的作用是在蓝牙数据进行分组的时候进行设备区分的。连接句柄相当于一个“令牌”，从设备一旦和主设备发生连接，主设备就给从设备分配一个“令牌”。主设备通过这个“令牌”来识别与区分从设备。因此对于连接句柄的分配将是实现一主多从连接，并且进行通信的关键。 二、ble_app_multilink_central 打开工程 不同
BLE MESH蓝牙组网蓝牙定时器方案介绍
EVERSPIN的博客
06-23 236
蓝牙定时器主要是通过手机蓝牙进行控制的，其中蓝牙时控开关内置有蓝牙芯片，可直接通过手机微信小程序在15米范围内对设备进行定时控制。
蓝牙 - 可连接设备数量
热门推荐
guoqx的专栏
03-29 1万+
经典蓝牙 对于经典蓝牙来说，一个蓝牙主设备最多连接7个从设备，例如一个电脑连接蓝牙耳机、蓝牙键盘等经典蓝牙设备，最多连接7个。 经典蓝牙在一个piconet中有7个从属设备的限制，而且它们与主控设备的时间和跳数(time and hop)是同步的，即主控设备和从属设备共享一个共同的物理通道，当处于活动模式时，不可能为一个主控设备寻址超过七个从属设备。 即一个主机master，能与最多7个活动的从设备slave进行通信，因为地址使用3 bit表示，所以最大7个。 另外，同一piconet中最多有2..
ESP32学习笔记（33）——BLE GATT客户端发现服务和读写特征值
Leung的博客
07-13 7497
一、背景 1.1 GATT协议 GATT（Generic Attributes Profile）的缩写，中文是通用属性协议，是已连接的低功耗蓝牙设备之间进行通信的协议。 一旦两个设备建立起了连接，GATT 就开始起作用了，这也意味着，你必需完成前面的GAP协议。 GATT使用了 ATT（Attribute Protocol）协议，ATT 协议把 Service，Characteristic 对应的数据保存在一个查找表中，查找表使用 16bit ID 作为每一项的索引。 GATT定义的多层数据结构简要概括起来
ESP32蓝牙一对多通信
zouxin_88的专栏
07-05 1772
服务端给客户端发送消息不能用透传，因为服务端是一对多，需要指定客户端。这里用Indicate。开启透传后，客户端就可以给服务端发送任意字符消息了，但是服务端不能给客户端发送消息。客户端2执行客户端1同样的命令，连接服务端。客户端1连接到服务端后，服务端广播会关闭。给客户端1发送消息，服务端执行如下命令。给客户端2发送消息，服务端执行如下命令。客户端1执行如下命令，连接服务端。服务端执行如下命令，开启广播。分别执行以下命令，开启透传。服务端再次执行广播命令。可以在服务端查看连接数。
ESP32学习笔记（27）——BLE GAP主机端扫描
Leung的博客
06-22 4196
一、背景 1.1 低功耗蓝牙（BLE）协议栈 链路层（LL） 控制设备的射频状态，有五个设备状态：待机、广播、扫描、初始化和连接。 广播 为广播数据包，而 扫描 则是监听广播。 GAP通信中角色，中心设备（Central - 主机） 用来扫描和连接 外围设备（Peripheral - 从机）。 大部分情况下外围设备通过广播自己来让中心设备发现自己，并建立 GATT 连接，从而进行更多的数据交换。 也有些情况是不需要连接的，只要外设广播自己的数据即可，用这种方式主要目的是让外围设备，把自己的信息发送给多个中
为什么蓝牙一主多从能解决集中式水表抄表难题？
LierdaGroup的博客
02-28 647
我们曾在《意外风险直升？利尔达燃气智能解决方案助力安全过冬》一文中介绍过基于利尔达E9x系列蓝牙模组的主从一体多连接方案。该方案能保证在低功耗的前提下实现多设备互联互通。蓝牙一主多从是怎么解决集中式水表抄表难题的呢？ 一、计算背景 在集中式水表抄表应用中，一种合理的通讯方案是采用BLE本地1拖10采集，再通过NB远传。具体是1个水井中装有11只水表，其中10只水表装E95透传从机模块，剩下1只水表装E92主从一体模块+NB模块，10只从机水表将数据汇总到这1只主机水表，主机水表再通过NB上传至基站+后台。
ble连接过程建立_期一个BLE项目，根据项目可以衍生出BLE设备一主多从的一般性方法...
weixin_31041421的博客
01-05 309
期一个BLE项目，整套方案做下来发现虽然需求特殊，但是根据这个项目可以衍生出BLE设备一主多从的一般性方法。项目的需求基本如下：1.实现基于CC2541芯片的蓝牙主机固件代码，要求主机1拖4从机；2.上电自动、同时连接4个BLE设备；3.身份识别需求：扫描绑定这4个唯一设备，不允许自动连接其他BLE设备4.同时连接的情况下，读取4个BLE设备的通知型数据，并串口封包转发。 这个项目的麻烦在于需求3...
C#系列 NanoFramework+ESP32学习笔记(2 - 跑马灯)
03-06
在本篇"C#系列 NanoFramework+ESP32学习笔记(2 - 跑马灯)"中，我们将深入探讨如何利用C#编程语言和NanoFramework在ESP32微控制器上实现跑马灯效果。ESP32是一款功能强大的Wi-Fi和蓝牙低功耗（BLE）微控制器，而...
esp32-ble2mqtt:在ESP32上运行的BLE到MQTT桥
05-05
ESP32-BLE2MQTT 该项目是BLE到MQTT的桥梁，即它将BLE GATT特性作为MQTT主题公开，用于双向通信。 它是为ESP32 SoC开发的，基于版本v4.1。 请注意，使用任何其他ESP-IDF版本可能不稳定，甚至无法编译。 例如，如果...
BLE高级实践17 一主三从（12.08更新）.zip
06-27
在BLE的网络拓扑结构中，“一主多从”是一种常见的配置，其中一个主设备可以连接多个从设备，实现数据的集中管理和传输。在本实践案例中，我们将深入探讨如何构建一个由一个主设备控制三个从设备的系统。 1. **BLE...
Arduino实现基于的ESP32的WiFiAP模式多客户端接入
10-15
本文将深入探讨如何使用Arduino IDE和ESP32开发板来实现WiFi接入点(WiFi AP)模式，允许多个设备同时连接，以构建一个小型的本地网络环境。 **一、ESP32概述** ESP32是一款高性能、低功耗的SoC（系统级芯片），集成...
ESP32基于GATT Client蓝牙网关 （一主多从）
02-22 6290
esp32基于gatt client蓝牙网关
Bluetooth
xuanze0的博客
03-04 8351
Bluetooth 本文翻译自Kolban’s book on ESP32 ESP32具有原生蓝牙支持（版本4.2）。 这意味着它可以与蓝牙设备（如键盘，鼠标和手机）进行交互。 让我们回顾一下蓝牙对我们意味着什么。 蓝牙是通过无线电信号提供数据传输的无线通信协议/技术。 让我们假设ESP32是连接的一端，任何其他蓝牙设备可以在另一端。 出于安全目的，任何蓝牙设备不能简单地“使用”没有一些明确的...
ESP32蓝牙主从站模式：主站发送，从站接收，同时附加简单通信协议
熊猫院士的博客
09-10 828
使得六个字符一句话完整接收，同时打印出接收完成信息。ESP32主从模式收发数据（自主研发简单通信协议）主从站为两个ESP32，只使用了其中的蓝牙功能。主站发送：WXAiBj，六个字符。蓝牙模式是一个字符一个字符发送。主站和从站设置通信协议。
ESP32蓝牙配网
cat_eat_fish
02-27 2951
esp32蓝牙配网流程以及部分功能实现。
esp32 ble 连接服务器
09-12
ESP32是一款功能强大的开源物联网开发板，它支持蓝牙低功耗（BLE）连接。使用ESP32通过BLE连接服务器，可以实现与设备之间的无线通信。 要建立ESP32与服务器之间的BLE连接，首先需要确保ESP32上的BLE库和服务器上的BLE服务相互兼容。ESP32提供了许多BLE库，如ArduinoBLE、nRF Connect等，可以根据需要选择合适的库。 首先，在ESP32上启动BLE功能，并将其设置为外围设备（peripheral）。外围设备是指其它设备可以连接并与之通信的设备。然后，将ESP32与服务器建立BLE连接的相关设置（如设备名称、UUID等）配置到ESP32中。 接下来，ESP32将扫描周围可用的BLE服务器，并尝试连接到其中一个服务器。可以使用ESP32提供的BLE库中的扫描函数来实现这一点。一旦ESP32成功连接到服务器，就可以开始发送和接收数据。 在连接建立后，可以使用BLE库提供的函数来读取和写入数据。例如，可以使用BLE库中的`read()`函数从服务器读取数据，或使用`write()`函数将数据写入到服务器。 在进行数据传输时，需要在ESP32和服务器上分别实现相应的数据处理逻辑。例如，可以使用回调函数来处理接收到的数据，并在需要时发送响应。 要确保BLE连接的稳定性和安全性，可以使用加密和认证机制。例如，通过在连接过程中对数据进行加密和验证，可以确保数据的机密性和完整性。 总之，通过使用ESP32的BLE功能，可以方便地实现与服务器的无线连接。无论是数据传输、设备控制还是传感器数据采集，ESP32的BLE连接能够为物联网应用提供可靠、稳定和安全的通信方式。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 12
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Leung_ManWah

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
