【PCB设计-DFM，你真的了解吗】

可制造性设计主要包括三个方面：PCB板可制造性设计、PCBA可装配设计、低制造成本设计。其中，PCB板的可制造性设计主要是站在PCB板制造的角度，考虑制造的制程参数，从而提高制板直通率，降低过程沟通成本。比如说线宽、线距设计得是否足够，能否满足工厂的真实要求，孔到线、孔到孔之间的距离是否合规，这些要点在设计的时候都需要考虑清楚。
具体而言，在电子产品开发中，除了逻辑电路图设计，PCB作为设计内容的物理载体，所有设计的意图，产品功能最终就是通过PCB板实现的。
所以说，PCB设计在任何项目中都是不可缺少的一个环节。PCB板可制造性设计需要引起广大工程师的注意。
但实际情况往往是：在PCB设计后进行电路实物板生产，通常会因为设计与生产设备的工艺制成不匹配，导致设计好的PCB板无法生产成实物电路板。
因此，设计工程师在设计过程中需清楚地了解生产的工艺制程能力。

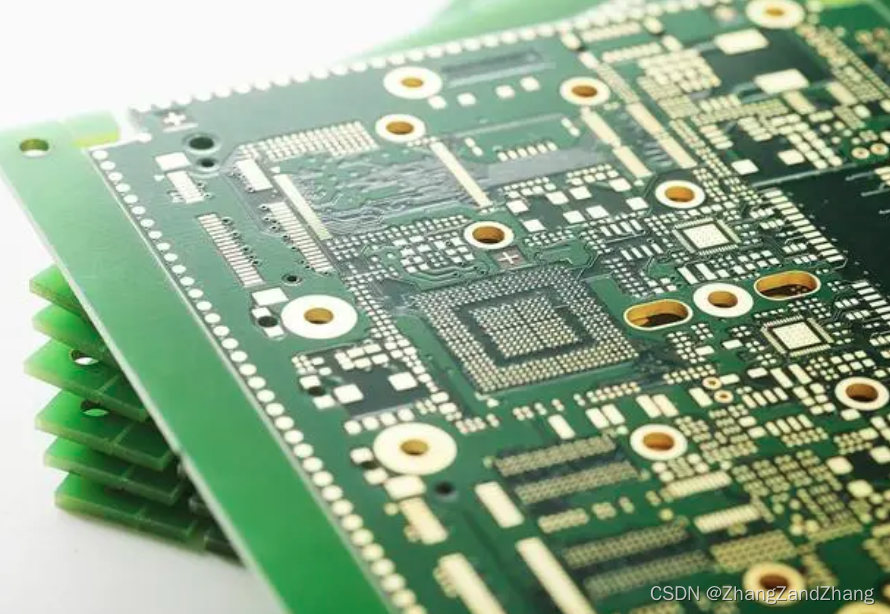

1、线路

最小线宽：设计工程师在画PCB图时需注意走线的宽度，走线的宽度跟载流的大小相关，线宽小，电流大走线会烧断。
最小间距：PCB布线时间距应尽量宽些。最小间距至少要能适合承受的电压，在布线密度较低时，信号线的间距可适当地加大，不同信号走线间距小会导致相互串扰。

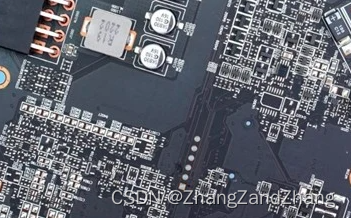

SMD间距：SMD为贴片焊盘，同一个器件贴片的两个焊盘间距小，焊接上锡会导致两个焊盘相连短路，不同器件的间距小，也会导致不同网络焊接连锡短路。
焊盘大小：焊盘的尺寸大小影响焊接，比如Chip件焊盘小会导致焊接不良，焊盘过大会导致器件拉偏或者立碑。
网格铺铜：为提高PCB的散热性能，以及防止防焊油墨脱落等，将铜皮设计为网格状。在生产制造时网格的间距和线宽小存在一定的生产难度。
孔环大小：插件孔焊环小存在无法焊接的问题，过孔的孔环小，存在开路的风险。
孔到线：多层板的内层孔到线距离太近，多层板压合和钻孔工序有一定的公差，孔到线的间距不足会导致生产短路。
电气信号：断头线存在设计失误开路，孤立铜、锐角会造成一定的生产难度。
铜到板边：板边的铜离外形很近在成型时会导致露铜，成品安装可能存在漏电的情况。
孔上焊盘：焊盘上面的孔，是指贴片焊盘上面的孔，会影响焊接贴片。
开短路：开短路分析，检测设计失误导致开短路的问题。

2、钻孔

钻孔孔径：钻孔的孔径小影响生产成本，机械钻孔极限0.15mm，孔径越小成本越高。
孔到孔：孔到孔的间距小，钻孔时会断钻咀，存在一定的短路问题。
孔到板边：插件孔距板边太近会破焊环，影响焊接，过孔离板边近存在电气导通性的问题。
孔密度：孔密度为每平方内的孔数，单位万/m。密度越大，生产耗时越长。孔密度大于一定值，会影响价格和生产交期。
特殊孔：特殊孔是指半孔、方孔，半孔过小会存在半孔无铜，方孔因EDA软件问题，无法识别需特殊备注。
漏孔：检测设计失误存在误删钻孔，导致开路或无法插件焊接的问题。
多余孔：检测不存在的钻孔，比如Gerber文件跟钻孔对不上，不该有的地方有孔。
非导通孔：非导通孔是指盲埋孔的导通层属性，钻孔的导通层只导通一层的情况下为非导通孔。

3、阻焊

阻焊桥：焊盘与焊盘中间无阻焊时存在焊接连锡短路的风险。阻焊盖线，阻焊窗口覆盖走线，导致走线裸露，不同网络之间的线裸露后有短路的风险。
阻焊少开窗：阻焊开窗是指板子需裸露焊接的部分。如焊盘未开窗将会被阻焊油盖住无法焊接。

4、字符

丝印距离：字符设计需远离阻焊开窗，否则会导致字符上焊盘或字符残缺。
