单位mm

在这里插入图片描述

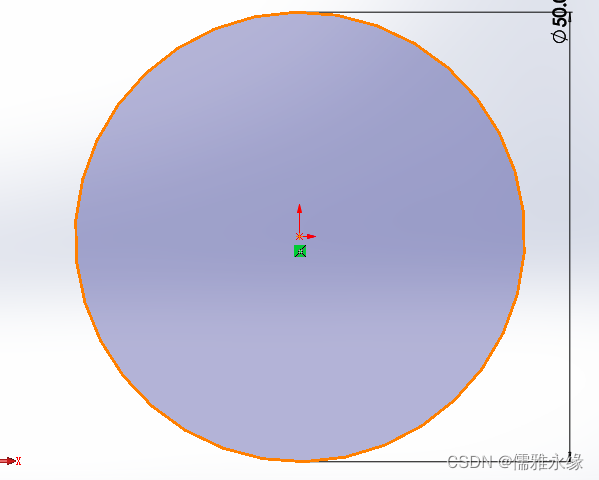

绘制一个圆

直径为50mm，
在这里插入图片描述

基准面

上视基准面，距离50mm，

在这里插入图片描述

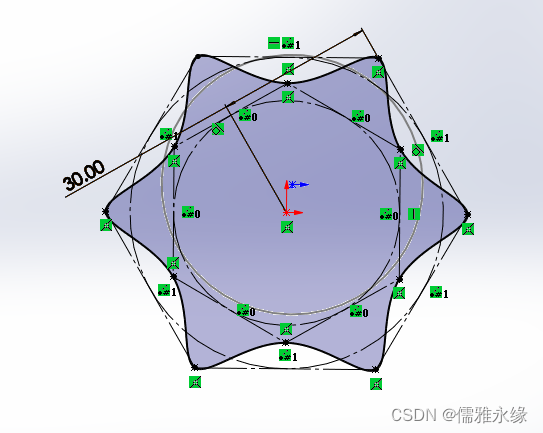

2个六边形

一个内嵌圆
另一个直径60mm，

将两个六边形改成构造线

选择样条曲线，将六边形的顶点连接在一起

在这里插入图片描述

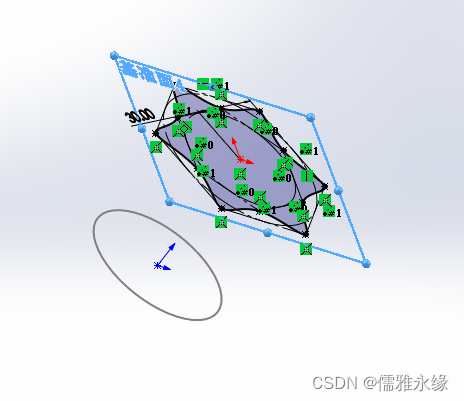

放样曲面

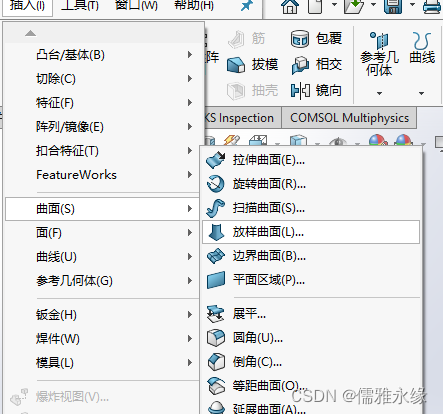

插入–曲面–放样曲面

在这里插入图片描述

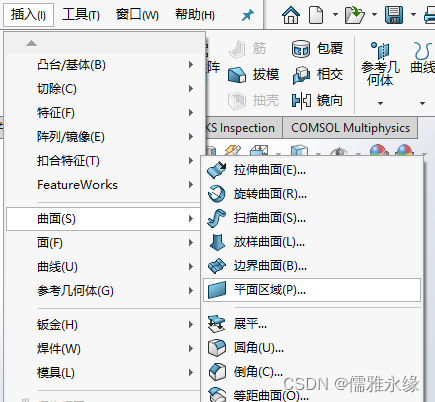

平面区域

在这里插入图片描述

在这里插入图片描述

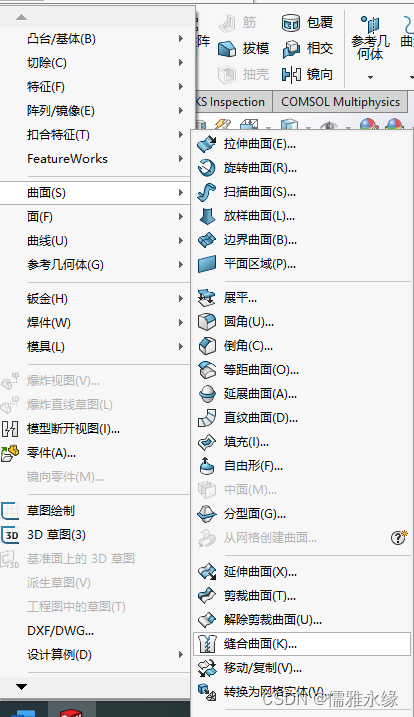

缝合

在这里插入图片描述

圆角

半径2mm

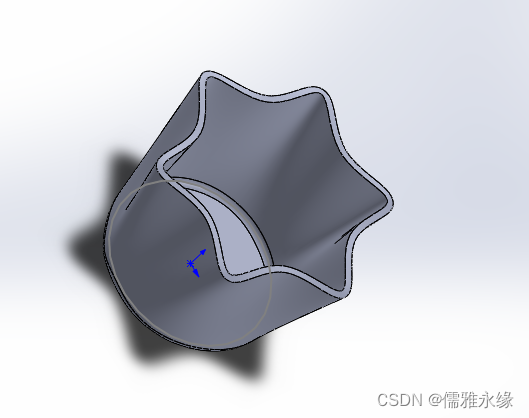

加厚

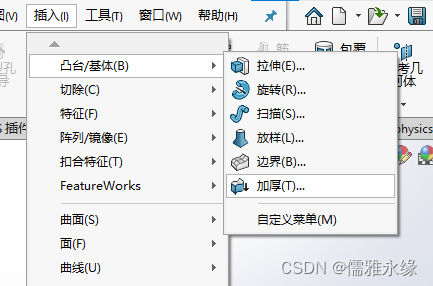

插入–凸台–加厚2mm

在这里插入图片描述

在这里插入图片描述
