滤波器系数配置

qq_36640864

已于 2022-11-30 15:53:48 修改

阅读量420

点赞数

文章标签： fpga

于 2022-01-05 13:58:54 首次发布

本文链接：https://blog.csdn.net/qq_36640864/article/details/122319264

版权

文档系数配置说的是 4CLK 一输出。

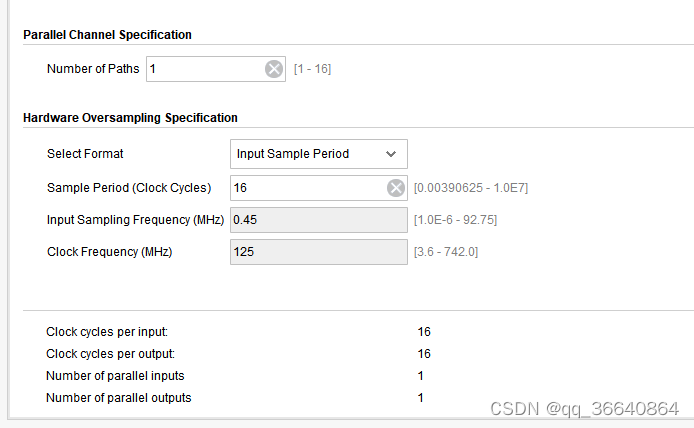

我用的是 16CLK一输出

我是32阶 16CLK一输出

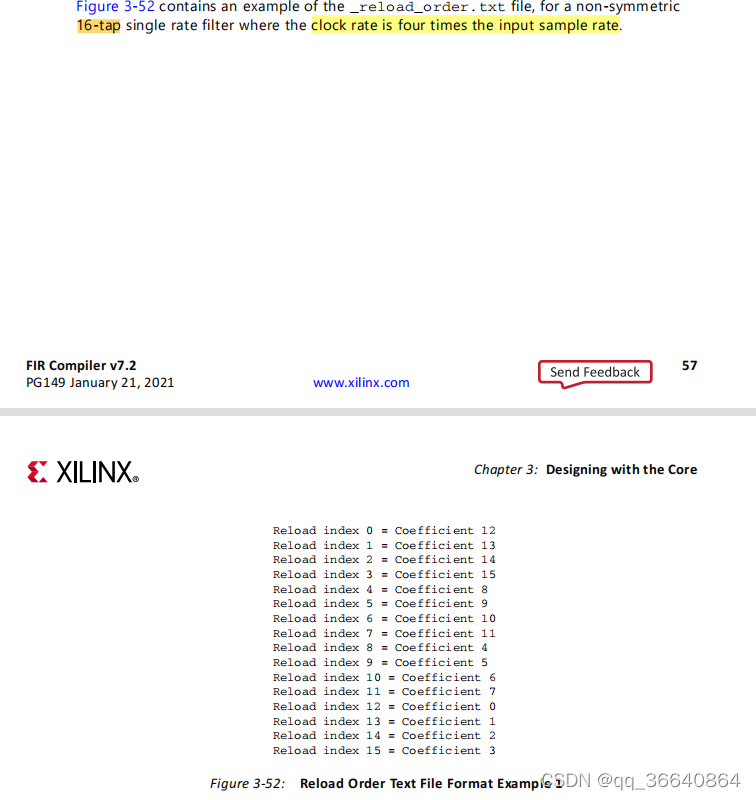

The Vivado IDE offers

the facility to generate re-ordered coefficient files for use with the RELOAD channel and

during core generation delivers an informational text file to the project area named

<component_name>_reload_order.txt , which lists the indexes of the coefficients,

Coefficient x, in the order they should be reloaded into the filter through the reload channel

Reload index x.

直接找 <component_name>_reload_order.txt 这个文档看 reload的顺序
