波形仿真完成后，想要知道振荡的频率，通过波形自带根据freq来实现

cadence ade 波形 频率

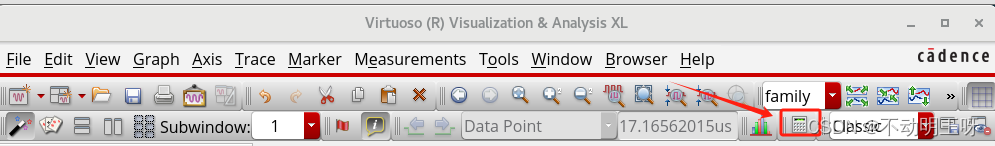

选择计算器工具

在这里插入图片描述

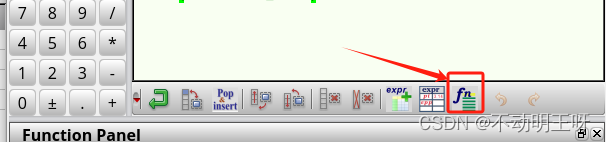

选择使用函数

在这里插入图片描述

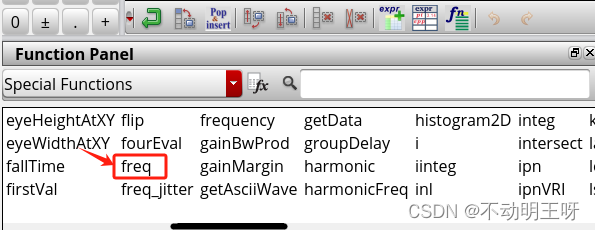

选择freq函数

在这里插入图片描述

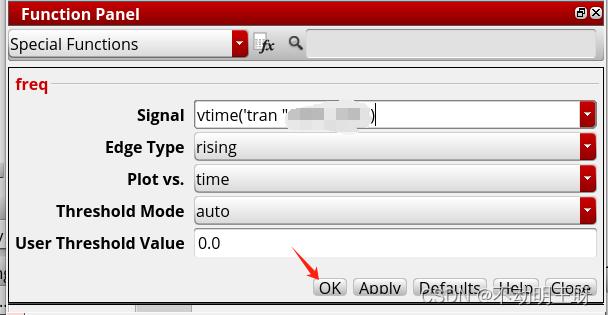

确认使能的信号

在这里插入图片描述

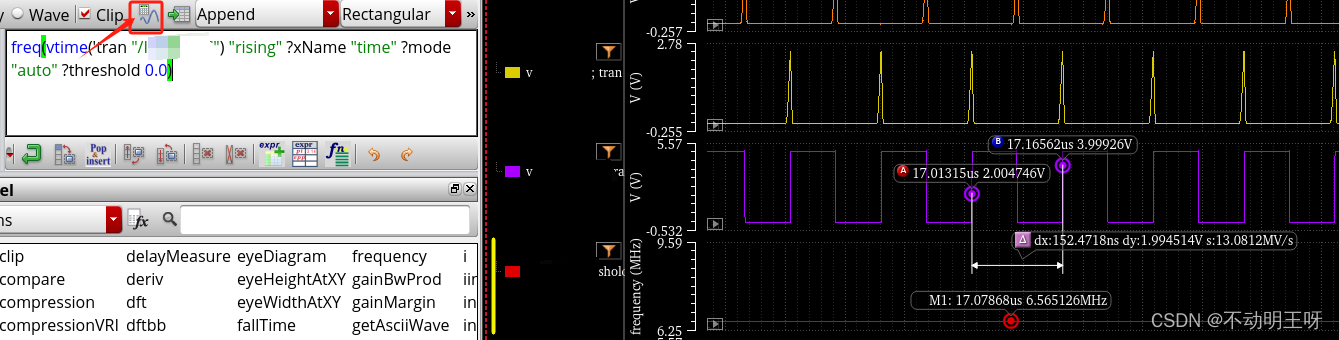

在波形中添加显示

在这里插入图片描述

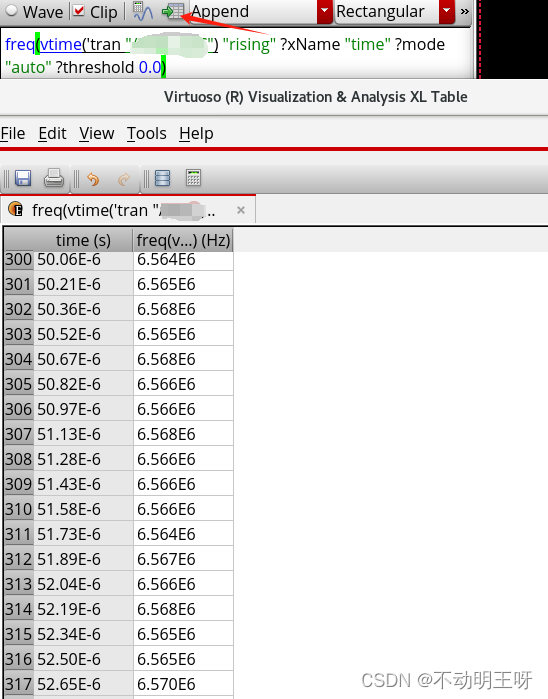

直接出计算后的频率值
