实时报警通知系统（RN）

---

RN系统功能需求

实现对某车间的生产设备控制单元（PLC）报警信号实时数据采集

在采集报警信号的过程中，不能对PLC的硬件组态/程序进行修改

根据采集到的报警信号，实时通知给设备操作/维护人员

---

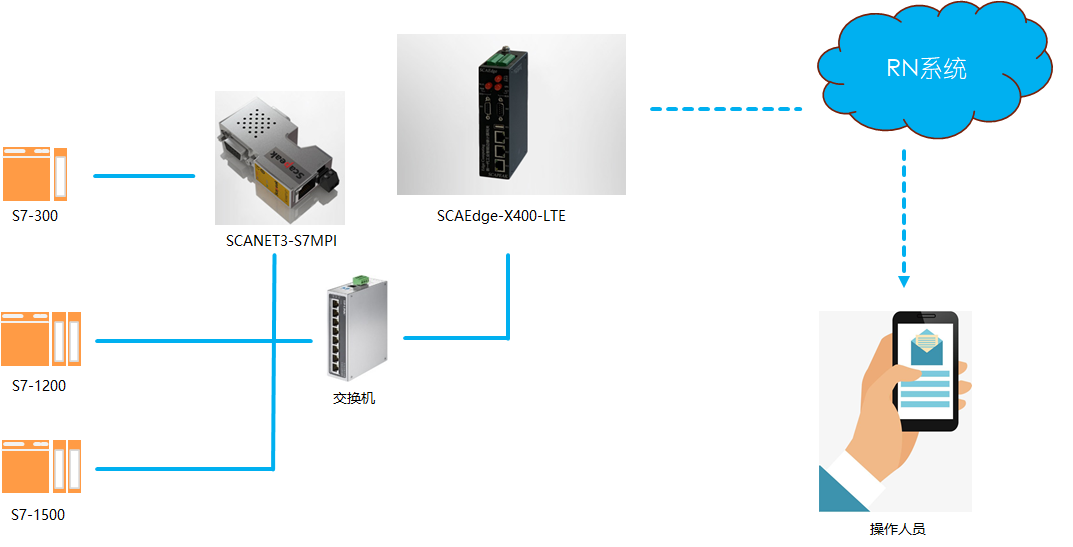

方案整体架构

整体方案介绍

采用SCANET3-S7MPI实现西门子PLC串口转以太网，并通过交换机实现所有西门子PLC串联，构建局域网

通过SCAEdge-X400-LTE采集所有西门子PLC的报警信号，并传递给RN系统

RN系统根据设备产生的报警原因，通知相关人员进行操作/维护

---

RN系统部署

1.嵌入式部署（部署在SCAEdge-X400-LTE中）

优点

• 节约成本：无需云端相关费用开销
• 后续扩展性更高：后续车间设备增加，只需要对SCAEdge-X400-LTE硬件配置进行修改
• 维护简单：只需要关注对SCAEdge-X400-LTE硬件配置即可
• 通讯速度快：无需云端数据周转
• 一次性成本投入，无后续收费

缺点

• 部署时间相对于云端而言，时间较长
• 相对云端而言，第一次投入成本较高

2.云端部署（部署在Azure云端中）

优点

• 部署时间短：云端具有更多快捷工具
• 初次投入成本低

缺点

• 扩展性、维护性较差，需要同时对SCAEdge-X400-LTE硬件以及云端软件进行操作/维护
• 云端平台需要后续收费
• 相对嵌入式部署，通讯速度较慢

---

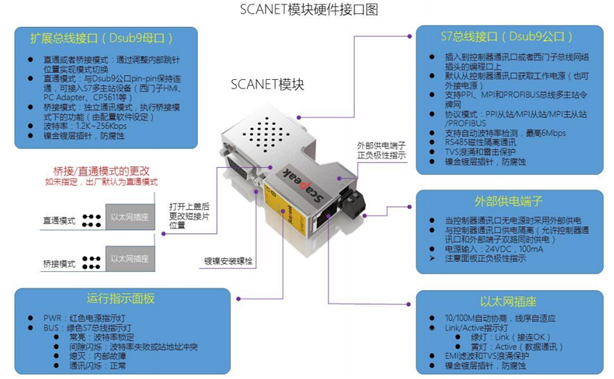

SCANET3-S7MPI简介

特点

操作简单、即插即用：SCANET3-S7MPI直接插在S7-300/400PLC的MDI/DP口上，无需外部供电

不会占用PLC原有的通讯口

无需对PLC进行编程/硬件组态操作

抗干扰能力高、增加了电源反接保护以及抗浪涌保护器件

---

SCAEdge-X400-LTE简介

硬件配置

操作系统：嵌入式LINUX

微处理器：ARM-A9

内存：512M

磁盘：4G

特点

内嵌高度优化的OPCUA服务器，支持数十种工业设备控制系统数据采集

支持和微软Azure IOT中心的数据交互等应用

内置数据库，支持数据存储，断点传输功能

硬件功能高度可扩展性，为客户快速开发定制化软件
