1. 量子状态的表示
1.1 使用 Qiskit 初始化量子态
我们知道,一个量子的状态可以表示为基态的线性叠加,如果我们使用
∣
0
⟩
=
[
1
0
]
∣
1
⟩
=
[
0
1
]
.
|0\rangle = \begin{bmatrix} 1 \\ 0 \end{bmatrix} \, \, \, \, |1\rangle =\begin{bmatrix} 0 \\ 1 \end{bmatrix}.
∣0⟩=[10]∣1⟩=[01].
表示两个基态,那么任意的一个 qubit 的状态可以表示为
∣ ψ ⟩ = α ∣ 0 ⟩ + β ∣ 1 ⟩ |\psi\rangle = \alpha|0\rangle + \beta|1\rangle ∣ψ⟩=α∣0⟩+β∣1⟩
对于任意一个状态,测量的过程可以转换为使用内积求得获得指定状态的概率,这个概率可以表示为 p ( ∣ x ⟩ ) = ∣ ⟨ x ∣ ψ ⟩ ∣ 2 p(|x\rangle) = | \langle x| \psi \rangle|^2 p(∣x⟩)=∣⟨x∣ψ⟩∣2 。例如,对于 ∣ ψ ⟩ |\psi\rangle ∣ψ⟩ ,获得 ∣ 0 ⟩ |0\rangle ∣0⟩ 态的概率可以表示为 p ( ∣ 0 ⟩ ) = ∣ ⟨ 0 ∣ ψ ⟩ ∣ 2 p(|0\rangle) = | \langle 0| \psi \rangle|^2 p(∣0⟩)=∣⟨0∣ψ⟩∣2 。
对于状态
∣
1
⟩
|1\rangle
∣1⟩ 进行测量,我们将会确定的得到 1。但是对于如下的状态:
[
0
i
]
=
i
∣
1
⟩
\begin{bmatrix}0 \\ i\end{bmatrix} = i|1\rangle
[0i]=i∣1⟩
如果我们使用测量规则,可以得到如下结果:
∣
⟨
x
∣
(
i
∣
1
⟩
)
∣
2
=
∣
i
⟨
x
∣
1
⟩
∣
2
=
∣
⟨
x
∣
1
⟩
∣
2
|\langle x| (i|1\rangle) |^2 = | i \langle x|1\rangle|^2 = |\langle x|1\rangle|^2
∣⟨x∣(i∣1⟩)∣2=∣i⟨x∣1⟩∣2=∣⟨x∣1⟩∣2
我们可以发现, i i i 对于整个测量过程是没有影响的,状态 i ∣ 1 ⟩ i|1\rangle i∣1⟩ 和 ∣ 1 ⟩ |1\rangle ∣1⟩ 的测量概率是相等的( i i i 表示虚数,在 python 中使用 j j j 表示虚数 i i i)。因为测量是我们从 qubit 获取信息的唯一方式,所以从某种程度上来说,这两种状态是等价的。
更普遍的,如果状态参数 γ \gamma γ 的模为 1,即 ∣ γ ∣ = 1 |\gamma|=1 ∣γ∣=1 ,那么我们称 γ \gamma γ 为全局相位 (global phase),这个参数对 ∣ 0 ⟩ |0\rangle ∣0⟩ 和 ∣ 1 ⟩ |1\rangle ∣1⟩ 的影响是相同的,不会对最后的测量结果有影响。相反,除了全局相位,我们对只影响 ∣ 0 ⟩ |0\rangle ∣0⟩ 或 ∣ 1 ⟩ |1\rangle ∣1⟩ 的相位为相对相位(relative phase)。
在 Qiskit 中,线路的默认输入状态都是
∣
0
⟩
|0\rangle
∣0⟩ ,但是我们可以使用 QuantumCircuit 的 initialize()
方法,将一个 qubit 转换为我们想要的叠加态。它的基本用法为:
QuantumCircuit.initialize( [ a, b ] , num)
该方法接收两个参数,第一个参数是一个列表,分别表示叠加状态的 α \alpha α 和 β \beta β,他们要满足归一性,即 ∣ α ∣ 2 + ∣ β ∣ 2 = 1 |\alpha|^2 +|\beta|^2=1 ∣α∣2+∣β∣2=1 ;第二个参数 num 表示将第几个 qubit 转换为指定的状态。
我们可以使用 statevector_simulator
模拟器执行线路,然后可以从结果中使用 .get_statevector()
获得状态向量。下面的代码展示了使用这种方法获得状态向量。
from qiskit import QuantumCircuit, execute, Aer
from qiskit.visualization import plot_histogram, plot_bloch_vector
from math import sqrt, pi
qc = QuantumCircuit(1)
initial_state = [1/sqrt(2),1/sqrt(2)] #指定初始化状态
qc.initialize(initial_state, 0) # 将 qubit 初始化为指定状态
backend = Aer.get_backend('statevector_simulator') #指定 backend 为 statevector_simulator
result = execute(qc,backend).result() #执行线路
out_state = result.get_statevector() #获取状态向量
print(out_state)
"""output
[0.70710678+0.j 0.70710678+0.j]
"""
1.2 观察者效应
每个量子态在经过测量后就会坍缩为基态中的一个,所以在电路中我们对整个线路执行一次测量后,所有的 qubit 都会坍缩为一个基态,对测量后的线路再次执行也只是使用基态在执行线路。下面展示了一个例子,该线路使用先将状态初始化为一个指定状态,然后对状态进行测量。执行该线路,输出测量结果,在运行后再次执行该电路多次,可以发现得到的结果和测量后的结果一直相同,这表示量子态已经坍缩到基态,再次执行也不会改变状态了。
from qiskit import QuantumCircuit, execute, Aer
from qiskit.visualization import plot_histogram, plot_bloch_vector
from math import sqrt, pi
qc = QuantumCircuit(1)
initial_state = [1/sqrt(3),sqrt(2)/sqrt(3)] #指定初始状态
qc.initialize(initial_state, 0) #初始化输入状态
backend = Aer.get_backend('statevector_simulator') #指定模拟器
result = execute(qc,backend).result() #执行线路,获取结果
out_state = result.get_statevector() #得到状态向量
counts = result.get_counts() #获取输出结果的占比
print('out_state:',out_state) #输出向量
print('counts:',counts) #输出结果的占比
"""output
out_state: [0.57735027+0.j 0.81649658+0.j]
counts: {'0': 0.333333333333333, '1': 0.666666666666667}
"""
qc.measure_all() #测量线路中的所有 qubit
#第二次执行线路
result = execute(qc,backend).result()
out_state = result.get_statevector()
counts = result.get_counts()
print('out_state:',out_state) #输出向量
print('counts:',counts) #输出结果的占比
"""output 输出的结果
out_state: [1.+0.j 0.+0.j]
counts: {'0': 1}
"""
#第三次次执行线路
result = execute(qc,backend).result()
out_state = result.get_statevector()
counts = result.get_counts()
print('out_state:',out_state) #输出向量
print('counts:',counts) #输出结果的占比
"""output 输出的结果
out_state: [1.+0.j 0.+0.j]
counts: {'0': 1}
"""
qc.draw()
我们可以发现,在第一次执行测量之后,后面的结果其实就已经固定了,因为 qubit 已经坍缩到了某个基态,因此我们如果想要得到 qubit 的状态,应该将测量放在线路的最后,否则可能回对之后的运行造成影响。这里我们也可以看出,对于含有 global phase 的量子态,我们进行测量后,global phase 仍然存在,在真正的量子计算机上,我们永远无法测量 global phase 。
量子的状态可以写成上面的叠加状态,但是在真正的量子计算机上我们只能得到确定的 qubit 0 或 qubit 1,也就是得到一串确定的比特流,并不能得到中间的量子态,量子态的概率性也不能体现出来,为了模拟得到这个量子态,Qiskit 提供了两种不同的模拟器,qasm_simulator
和真实计算机中的结果一样,只能的到确定的 bit 0 或 1 ,statevector_simulator
能够让我们在测量前获得叠加的量子状态。
1.3 布洛赫球
一个量子态可以表示为
∣
q
⟩
=
α
∣
0
⟩
+
β
∣
1
⟩
,
α
,
β
∈
C
|q\rangle = \alpha|0\rangle + \beta|1\rangle,\alpha, \beta \in \mathbb{C}
∣q⟩=α∣0⟩+β∣1⟩,α,β∈C
通过后面的条件我们可以知道,量子态的系数都是复数,在上面我们也知道,对于有 global phase 的状态,我们并不能对他们进行区分,那么我们有没有更好的方法表示一个量子的状态呢?之所以我们不能区分有 global phase 的状态,是因为
α
\alpha
α 和
β
\beta
β 可以取复数,我们可以将他们的取值限制为实数,然后为他们增加一项,从而让我们知道他们的 relative phase,如下定义
∣
q
⟩
=
α
∣
0
⟩
+
e
i
ϕ
β
∣
1
⟩
,
α
,
β
,
ϕ
∈
R
|q\rangle = \alpha|0\rangle + e^{i\phi}\beta|1\rangle,\alpha, \beta, \phi \in \mathbb{R}
∣q⟩=α∣0⟩+eiϕβ∣1⟩,α,β,ϕ∈R
因为量子态必须是归一的,即
α
2
+
β
2
=
1
\sqrt{\alpha^2 + \beta^2} = 1
α2+β2=1
所以我们可以使用三角函数表示它们,即
sin
2
x
+
cos
2
x
=
1
\sqrt{\sin^2{x} + \cos^2{x}} = 1
sin2x+cos2x=1
为了使用同一个变量
θ
\theta
θ 表示
α
\alpha
α 和
β
\beta
β,我们将
α
\alpha
α 和
β
\beta
β 表示如下:
α
=
cos
θ
2
,
β
=
sin
θ
2
\alpha = \cos{\tfrac{\theta}{2}}, \quad \beta=\sin{\tfrac{\theta}{2}}
α=cos2θ,β=sin2θ
因此,我们可以使用两个变量
ϕ
\phi
ϕ 和
θ
\theta
θ 表示量子态:
∣
q
⟩
=
cos
θ
2
∣
0
⟩
+
e
i
ϕ
sin
θ
2
∣
1
⟩
,
θ
,
ϕ
∈
R
|q\rangle = \cos{\tfrac{\theta}{2}}|0\rangle + e^{i\phi}\sin{\tfrac{\theta}{2}}|1\rangle,\theta, \phi \in \mathbb{R}
∣q⟩=cos2θ∣0⟩+eiϕsin2θ∣1⟩,θ,ϕ∈R
1.4 可视化量子比特
如果我们将
ϕ
\phi
ϕ 和
θ
\theta
θ 看作球坐标系中的参数(其中
r
=
1
r=1
r=1,因为比特状态的模长为 1 ),那么我们可以在一个球面中画出任意的量子态,我们称为 布洛赫球(Bloch sphere)。Qiskit 中提供了将量子态转换为在布洛赫球中表示的方法,使用 qiskit.visualization
中的 plot_bloch_vector
即可实现。下面展示了 plot_bloch_vector
的用法。

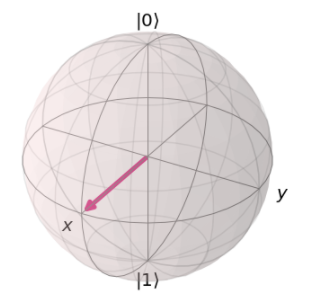

from qiskit.visualization import plot_bloch_vector
coords = [1,0,0] #coords[<r>,<theta>,<phi>]
plot_bloch_vector(coords) #theta 是和z轴的夹角,phi 是和 x轴的夹角
2. 单量子比特门
量子线路的一个重要特点是,对量子的操作(量子门)是可逆的,这些可逆的门可以表示为矩阵,也可以表示为围绕布洛赫球的旋转。
2.1 泡利门 (The Pauli Gates)
2.1.1 The X-Gate
X-gate 可以表示为 Pauli-X 矩阵:
X
=
[
0
1
1
0
]
=
∣
0
⟩
⟨
1
∣
+
∣
1
⟩
⟨
0
∣
X = \begin{bmatrix} 0 & 1 \\ 1 & 0 \end{bmatrix} = |0\rangle\langle1| + |1\rangle\langle0|
X=[0110]=∣0⟩⟨1∣+∣1⟩⟨0∣
X-gate 的作用是执行 比特翻转,它可以将 ∣ 0 ⟩ |0\rangle ∣0⟩ 转换为 ∣ 1 ⟩ |1\rangle ∣1⟩ ,将 ∣ 1 ⟩ |1\rangle ∣1⟩ 转换为 ∣ 1 ⟩ |1\rangle ∣1⟩ 。在 Qiskit 中,我们使用 x 操作实现 X-gate 。下面展示了使用 X-gate 对输入 qubit 进行操作,从结果可以看出,X-gate 将 ∣ 0 ⟩ |0\rangle ∣0⟩ 态转换为了 ∣ 1 ⟩ |1\rangle ∣1⟩。

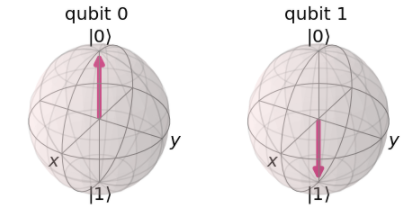

我们可以使用 qiskit.visualization.plot_bloch_multivector
来将状态向量在布洛赫球中表示出来。
from qiskit import QuantumCircuit, execute, Aer
from math import pi
from qiskit.visualization import plot_bloch_multivector
qc = QuantumCircuit(2)
qc.x(1)
qc.draw()
backend = Aer.get_backend('statevector_simulator') #设置模拟器
out = execute(qc,backend).result().get_statevector() #执行线路
plot_bloch_multivector(out) #使用布洛赫球表示状态向量
2.1.2 The Y-gate & Z -gate
Y-gate 为 Pauli-Y 矩阵,它表示如下,Y-gate 在布洛赫球面表达下将使目标量子位绕 y 轴旋转 180 度。
Y
=
[
0
−
i
i
0
]
=
−
i
∣
0
⟩
⟨
1
∣
+
i
∣
1
⟩
⟨
0
∣
Y = \begin{bmatrix} 0 & -i \\ i & 0 \end{bmatrix}=-i|0\rangle\langle1| + i|1\rangle\langle0|
Y=[0i−i0]=−i∣0⟩⟨1∣+i∣1⟩⟨0∣
Z-gate 为 Pauli-Z 矩阵,表示如下,它是将
∣
1
⟩
|1\rangle
∣1⟩ 转换为
−
∣
1
⟩
-|1\rangle
−∣1⟩。
Z
=
[
1
0
0
−
1
]
=
∣
0
⟩
⟨
0
∣
−
∣
1
⟩
⟨
1
∣
Z = \begin{bmatrix} 1 & 0 \\ 0 & -1 \end{bmatrix}=|0\rangle\langle0| - |1\rangle\langle1|
Z=[100−1]=∣0⟩⟨0∣−∣1⟩⟨1∣

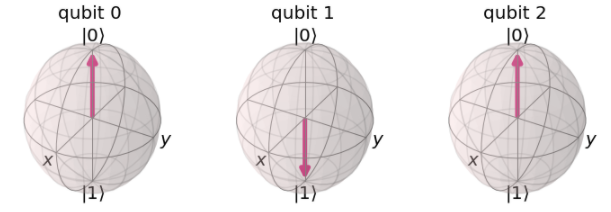

在 Qiskit 中,使用 y 和 z 分别表示 Y-gate 和 Z-gate,下面展示了他们的作用方式和结果。
from qiskit import QuantumCircuit, execute, Aer
from math import pi
from qiskit.visualization import plot_bloch_multivector
qc = QuantumCircuit(3) #创建有三个 qubit 的线路
qc.y(1) #对第二个 qubit 使用 Y-gate
qc.z(2) #对第三个 qubit 使用 Z-gate
qc.draw()
backend = Aer.get_backend('statevector_simulator')
out = execute(qc,backend).result().get_statevector()
plot_bloch_multivector(out) #使用布洛赫球表示状态向量
通过计算我们可以发现 ∣ 0 ⟩ |0\rangle ∣0⟩ 和 ∣ 1 ⟩ |1\rangle ∣1⟩ 其实是 Z-gate 的特征向量,它们对应于 Z 轴的上下两个方向,我们称为 Z-basis;而 ∣ + ⟩ |+\rangle ∣+⟩ 和 ∣ − ⟩ |-\rangle ∣−⟩ 是 X-gate 的特征向量,对应于 X 轴前后两个方向,称为 X-basis 。Y-gate 的特征向量也可以组合成为一组基态,他们对应 Y 轴的左右两个方向,所以其实我们有无穷多个基态,只要保持他们是正交的向量即可。
2.2 The Hadamard Gates
The Hadamard Gates(H-gate),是一个基本的量子门,它可以让我们创建一个叠加态。泡利门只能让我们实现状态
∣
0
⟩
|0\rangle
∣0⟩ 和
∣
1
⟩
|1\rangle
∣1⟩ 之间的转换,但是我们并不能得到叠加态。H-gate 可以用矩阵表示为:
H
=
1
2
[
1
1
1
−
1
]
H = \frac{1}{\sqrt{2}}\begin{bmatrix} 1 & 1 \\ 1 & -1 \end{bmatrix}
H=21[111−1]
H-gate 作用在
∣
0
⟩
|0\rangle
∣0⟩ 和
∣
1
⟩
|1\rangle
∣1⟩ 可以表示如下:
H
∣
0
⟩
=
∣
+
⟩
H|0\rangle = |+\rangle
H∣0⟩=∣+⟩
H ∣ 1 ⟩ = ∣ − ⟩ H|1\rangle = |-\rangle H∣1⟩=∣−⟩

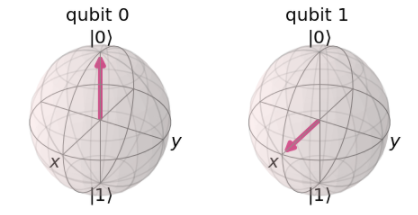

H-gate 可以看作是将状态绕 x轴 和 z轴 中间的 z = x z=x z=x 这条线进行旋转,也可以看做是 X-basis 和 Z-basis 之间的转换。下面是使用 Qiskit 应用 H-gate 的一个例子。
from qiskit import QuantumCircuit, execute, Aer
from math import pi
from qiskit.visualization import plot_bloch_multivector
qc = QuantumCircuit(2)
qc.h(1) #在第二个 qubit 上使用 H-gate
qc.draw()
backend = Aer.get_backend('statevector_simulator')
out = execute(qc,backend).result().get_statevector()
plot_bloch_multivector(out)
2.3 使用不同基态进行测量
在对 qubit 测量时我们可以选择不同的基态,在不同的基态测量可能会得到不同的结果,例如,我们在 X-basis 下测量得到各个基态的概率就可以表示为:
p
(
∣
+
⟩
)
=
∣
⟨
+
∣
q
⟩
∣
2
,
p
(
∣
−
⟩
)
=
∣
⟨
−
∣
q
⟩
∣
2
p(|+\rangle) = |\langle+|q\rangle|^2, \quad p(|-\rangle) = |\langle-|q\rangle|^2
p(∣+⟩)=∣⟨+∣q⟩∣2,p(∣−⟩)=∣⟨−∣q⟩∣2

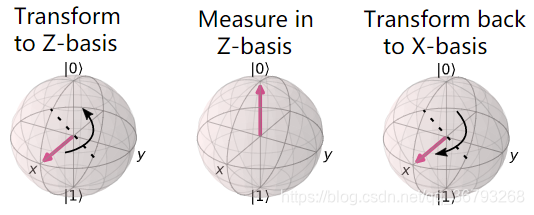

经过测量,我们可以确定的得到两个基态中的一个,但是 Qiskit 中仅仅支持在 Z-basis 下测量,即得到 ∣ 0 ⟩ |0\rangle ∣0⟩ 或 ∣ 1 ⟩ |1\rangle ∣1⟩ ,如果我们想要在其他基态下测量,需要使用 H-gate 构建。下面创建了一个基于 X-basis 的测量方式,在两个 H-gate 之间加入一个基于 Z-basis 的测量,就可以实现在 X-basis 下的测量。
from qiskit import QuantumCircuit, execute, Aer
from math import pi
from qiskit.visualization import plot_bloch_multivector
def x_measurement(qc,qubit,cbit):
#将 qubit 的测量结果保存到 cbit
qc.h(qubit)
qc.measure(qubit, cbit)
qc.h(qubit)
return qc
initial_state = [0,1] #初始化状态为 |1>
qc = QuantumCircuit(1,1)
qc.initialize(initial_state, 0)
x_measurement(qc, 0, 0) #使用 X-basis 测量
qc.draw()
backend = Aer.get_backend('statevector_simulator')
out_state = execute(qc,backend).result().get_statevector()
plot_bloch_multivector(out_state)
我们将状态初始化为 ∣ 1 ⟩ |1\rangle ∣1⟩ ,如果在 Z-basis 下测量,我们只能得到 ∣ 1 ⟩ |1\rangle ∣1⟩ ,但是在 X-basis 下测量,我们可以随机的得到 ∣ + ⟩ |+\rangle ∣+⟩ 或 ∣ − ⟩ |-\rangle ∣−⟩ 中的任意一个。
在 Z-basis 上测量一个状态,将消除在 X-basis 上测量特定状态的所有确定性,反之亦然。无论我们的量子系统处于什么状态,总有一种测量,在这种测量下,得到的结果是确定的。
2.4 The R ϕ \boldsymbol{_\phi} ϕ-gate
R
ϕ
_\phi
ϕ-gate 是一个带有参数的门,在使用是我们需要给定一个数字
ϕ
\phi
ϕ 。它表示将布洛赫向量围绕 Z轴 方向旋转
ϕ
\phi
ϕ 角度,所以有时候也称为 R
z
_\mathrm{z}
z-gate 。矩阵表示为:
R
ϕ
=
[
1
0
0
e
i
ϕ
]
R_\phi = \begin{bmatrix} 1 & 0 \\ 0 & e^{i\phi} \end{bmatrix}
Rϕ=[100eiϕ]
其中 ϕ \phi ϕ 是一个实数。

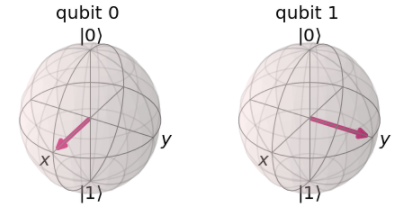

在 Qiskit 中使用 rz(phi, qubit) 表示 R ϕ _\phi ϕ-gate 。
from qiskit import QuantumCircuit, execute, Aer
from math import pi
from qiskit.visualization import plot_bloch_multivector
qc = QuantumCircuit(2) #创建有两个 qubit 的线路
qc.h(0) #将两个 qubit 调整到 x 轴以观察效果
qc.h(1)
qc.rz(pi/2, 1) #将 qubit 1 绕 z 轴旋转 pi/2 角度
qc.draw()
backend = Aer.get_backend('statevector_simulator')
out_state = execute(qc,backend).result().get_statevector()
plot_bloch_multivector(out_state)
2.5 The I-gate, S-gate and T-gate
2.5.1 The I-gate
I-gate 表示等价门,也就是单位向量,I-gate 门作用在线路上不会对 qubit 有任何影响,可以用单位矩阵表示为:
I
=
[
1
0
0
1
]
I = \begin{bmatrix} 1 & 0 \\ 0 & 1\end{bmatrix}
I=[1001]
2.5.2 The S-gates
S-gate 是
ϕ
=
π
2
\phi = \frac{\pi}{2}
ϕ=2π 时的 R
ϕ
_\phi
ϕ-gate,它表示绕 Z轴 旋转
9
0
°
90^\degree
90° 。S
†
^\dagger
†-gate 是在
ϕ
=
−
π
2
\phi = -\frac{\pi}{2}
ϕ=−2π 时的 R
ϕ
_\phi
ϕ-gate 门。它们可以用矩阵表示为:
S
=
[
1
0
0
e
i
π
2
]
,
S
†
=
[
1
0
0
e
−
i
π
2
]
S = \begin{bmatrix} 1 & 0 \\ 0 & e^{\frac{i\pi}{2}} \end{bmatrix}, \quad S^\dagger = \begin{bmatrix} 1 & 0 \\ 0 & e^{-\frac{i\pi}{2}} \end{bmatrix}
S=[100e2iπ],S†=[100e−2iπ]
S-gate 和 S
†
^\dagger
†-gate 也分别被称为
Z
\sqrt{}{Z}
Z-gate 和
Z
†
\sqrt{}{Z}^\dagger
Z†-gate ,因为两个连续的 S-gate 等价于使用一次 Z-gate ,即:
S
S
∣
q
⟩
=
Z
∣
q
⟩
SS|q\rangle = Z|q\rangle
SS∣q⟩=Z∣q⟩
在 Qiskit 中,我们使用 s() 和 sdg() 分别表示 S-gate 和 S † ^\dagger †-gate 。
from qiskit import QuantumCircuit, execute, Aer
from math import pi
from qiskit.visualization import plot_bloch_multivector
qc = QuantumCircuit(3)
qc.h(0)
qc.h(1)
qc.h(2)
qc.s(1) #对 qubit 1 施加 S-gate
qc.sdg(2)
qc.draw()
backend = Aer.get_backend('statevector_simulator')
out_state = execute(qc,backend).result().get_statevector()
plot_bloch_multivector(out_state)
2.5.3 The T-gate
T-gates 是在
ϕ
=
π
/
4
\phi = \pi/4
ϕ=π/4 时的 R
ϕ
_\phi
ϕ-gate ,分别表示为:
T
=
[
1
0
0
e
i
π
4
]
,
T
†
=
[
1
0
0
e
−
i
π
4
]
T = \begin{bmatrix} 1 & 0 \\ 0 & e^{\frac{i\pi}{4}} \end{bmatrix}, \quad T^\dagger = \begin{bmatrix} 1 & 0 \\ 0 & e^{-\frac{i\pi}{4}} \end{bmatrix}
T=[100e4iπ],T†=[100e−4iπ]
类似于 S-gate ,T-gate 也可以表示为 Z \sqrt{}{Z} Z-gate 。
在 Qiskit 中使用 t() 和 tdg() 表示。
from qiskit import QuantumCircuit, execute, Aer
from math import pi
from qiskit.visualization import plot_bloch_multivector
qc = QuantumCircuit(3)
qc.h(0)
qc.h(1)
qc.h(2)
qc.t(1) #在 qubit 1 施加 T-gate
qc.tdg(2)
qc.draw()
backend = Aer.get_backend('statevector_simulator')
out_state = execute(qc,backend).result().get_statevector()
plot_bloch_multivector(out_state)
2.6 General U-gates
从上面我们可以看出,I, Z, S & T-gates 都是 R
ϕ
_\phi
ϕ-gate 的特殊情况。其实 U
3
_3
3-gate 是所有单量子比特的通用形式,它是一个参数化的门,可以表示为:
U
3
(
θ
,
ϕ
,
λ
)
=
[
cos
(
θ
/
2
)
−
e
i
λ
sin
(
θ
/
2
)
e
i
ϕ
sin
(
θ
/
2
)
e
i
λ
+
i
ϕ
cos
(
θ
/
2
)
]
U_3(\theta, \phi, \lambda) = \begin{bmatrix} \cos(\theta/2) & -e^{i\lambda}\sin(\theta/2) \\ e^{i\phi}\sin(\theta/2) & e^{i\lambda+i\phi}\cos(\theta/2) \end{bmatrix}
U3(θ,ϕ,λ)=[cos(θ/2)eiϕsin(θ/2)−eiλsin(θ/2)eiλ+iϕcos(θ/2)]
上面所展示的所有的门都可以通过固定 U 3 ( θ , ϕ , λ ) U_3(\theta,\phi,\lambda) U3(θ,ϕ,λ) 中的参数确定。
Qiskit 提供了 U
2
_2
2-gate 和 U
3
_3
3-gate ,它们分别是
θ
=
π
2
\theta=\frac{\pi}{2}
θ=2π,和
θ
=
ϕ
=
0
\theta=\phi=0
θ=ϕ=0 时的 U
3
_3
3 门。其实 U
1
_1
1-gate 就等价于 R
ϕ
_\phi
ϕ-gate 。
U
3
(
π
2
,
ϕ
,
λ
)
=
U
2
=
1
2
[
1
−
e
i
λ
e
i
ϕ
e
i
λ
+
i
ϕ
]
U
3
(
0
,
0
,
λ
)
=
U
1
=
[
1
0
0
e
i
λ
]
\begin{aligned} U_3(\tfrac{\pi}{2}, \phi, \lambda) = U_2 = \tfrac{1}{\sqrt{2}}\begin{bmatrix} 1 & -e^{i\lambda} \\ e^{i\phi} & e^{i\lambda+i\phi} \end{bmatrix} & \quad & U_3(0, 0, \lambda) = U_1 = \begin{bmatrix} 1 & 0 \\ 0 & e^{i\lambda}\\ \end{bmatrix} \end{aligned}
U3(2π,ϕ,λ)=U2=21[1eiϕ−eiλeiλ+iϕ]U3(0,0,λ)=U1=[100eiλ]
在使用真正的 IBM 量子硬件运行线路时,所有的单量子比特操作都先被编译为 U 1 U_1 U1, U 2 U_2 U2 和 U 3 U_3 U3 ,因为他们又被称为物理门。
