MindSpore——模型溯源

模型溯源、数据溯源和对比看板同训练看板一样属于可视化组件中的重要组成部分，在对训练数据的可视化中，通过对比看板观察不同标量趋势图发现问题，再使用溯源功能定位问题原因，给于我们在数据增强和深度神经网络中提供高效调优的能力。

我们从对比分析进入溯源和对比看板。

模型溯源

模型溯源可视化用于展示所有训练的模型参数信息

选择上图的模型参数

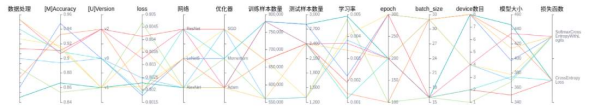

得出如上图一般的溯源功能区。展示的模型溯源功能区，图像化展示了模型的参数信息。用户可以通过选择列的特定区域，展示区域范围内的模型信息。

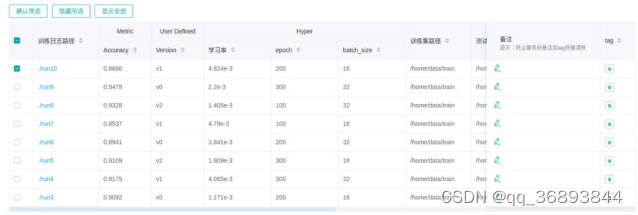

如上图所示模型列表》展示所有模型信息，用户可以按指定列进行升序或降序展示模型信息。左侧概览页展示优化目标和相关参数的信息

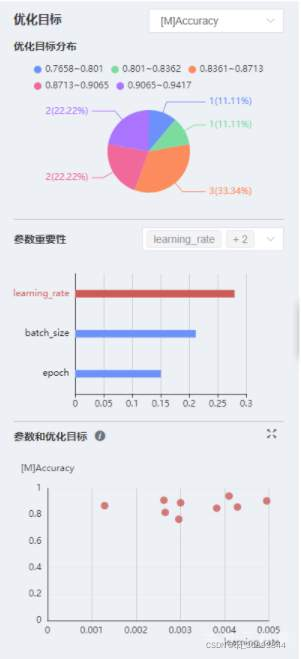

得到如上图概览页，展示的是优化目标分布、参数重要性和散点图。用户可以选择优化目标来查看参数重要性，再通过点击柱状图来查看参数和优化目标的散点图。

对比看板
对比看板可视用于多个训练之间的标量曲线对比。

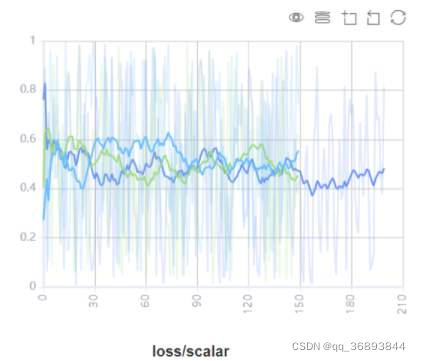

标量对比曲线图

展示了多个训练之间的标量曲线对比效果，横坐标是训练步骤，纵坐标是标量值。

图中右上角有几个按钮功能，从左到右功能分别是全屏展示，切换Y轴比例，开启/关闭框选，分步回退和还原图形。

全屏展示即全屏展示该标量曲线，再点击一次即可恢复。

切换Y轴比例是指可以将Y轴坐标进行对数转换。

开启/关闭框选是指可以框选图中部分区域，并放大查看该区域， 可以在已放大的图形上叠加框选。

分步回退是指对同一个区域连续框选并放大查看时，可以逐步撤销操作。
