UVM基础-sequence系列宏

• 一、uvm_do系列宏

1.1 `uvm_do宏及其用法

       sequence机制提供了丰富的宏用于产生和发送tr，调动sequence，sequencer和driver三者交互，`uvm_do系列宏最为常用。`uvm_do系列宏主要包括下表：

宏定义	参数说明
`uvm_do(tr_or_seq)	只有一个参数，可以是transaction或者sequence
`uvm_do_with(tr_or_seq, {cons})	有两个参数，一个是传输的tr或者seq，第二个参数为tr或者seq的约束
`uvm_do_pri(tr_or_seq, priority)	两个参数，一个是传输的tr或者seq，第二个参数为tr或者seq的优先级
`uvm_do_pri_with(tr_or_seq, pri, {cons})	三个参数，一个是传输的tr或者seq，第二个参数是tr/seq的优先级，第三个参数是约束

       这个系列宏实际上集成度较为高，因为宏定义并没有给出seq/tr在哪个sequencer上启动，实际上，该系列宏都是从默认的m_sequencer上启动的，也就是通过seq.start函数传递的sqr指针。

       这些宏可以写在seqeunce中的body函数里，用于发送tr或者做sequence的嵌套使用。

1.2 `uvm_do_on宏及其用法

       `uvm_do_on系列宏可以指定sequence或者transaction在哪个sqr上启动，特别是如果系统中包含多个sequencer，顶层通过virtual sequencer控制，可以通过在sequence中使用`uvm_declare_p_sequencer(my_sqr)来指定sequence的启动位置。`uvm_do_on系列宏包括：

宏定义	参数说明
`uvm_do_on(tr_or_seq, sqr)	有两个参数，第二个参数为sqr的指针
`uvm_do_on_with(tr_or_seq, sqr, {cons})	有三个参数，第二个为sqr，第三个为约束
`uvm_do_on_pri(tr_or_seq, sqr, pri)	三个参数，第三个指定了优先级
`uvm_do_on_pri_with(tr_or_seq, sqr, pri, {cons})	四个参数，第三个为优先级，第四个为约束

       事实上，无论是`uvm_do系列宏还是`uvm_do_on系列宏，底层都是`uvm_do_on_pri_with这个参数最全的宏定义，不一样的宏分别对这个宏做了参数固化，比如`uvm_do：

`uvm_do_on_pri_with(tr_or_seq, m_sequencer, -1, {})



此时，sequencer默认传递为m_sequencer，优先级为-1，即不具备优先级，约束为空，不具备约束。同理，其他宏也在此宏定义上做了参数的固化：

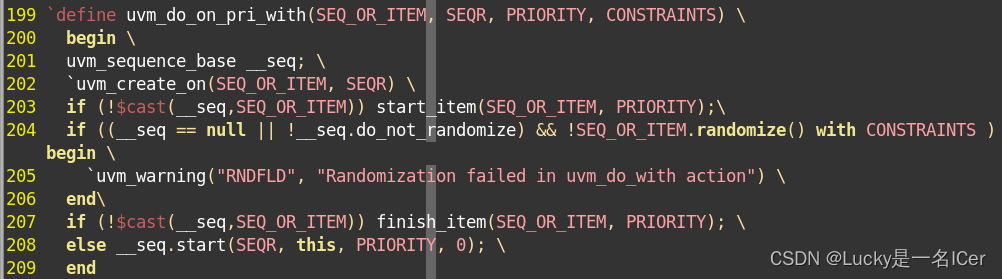

       最后，我们来分析一下`uvm_do_on_pri_with的源码：

       这段源码先申明了一个uvm_sequence_base类型的_seq，然后通过`uvm_create_on宏将其实例化出来，并指定在参数SEQR上实例化（指定m_sequencer为SEQR），然后有一个if条件，思考一下，如果SEQ_OR_ITEM参数此时如果是transcation，会发生什么？

       这个问题的答案很简单，如果是transaction，cast会返回0，条件成立，执行start_item，此时start_item参数为指定的transaction，并设定优先级。为什么cast会为0？还记得transaction继承自哪个类吗？实际上，transaction继承自uvm_sequence_item，也就是uvm_sequence_base的父类，因此父类的继承类cast给子类的继承类，当然无法cast，返回0。

       中间判断了如果transaction执行不了randomize，会报warning，可以不用管它，然后又是一段判断，条件和上一个if一致，如果是transaction，执行finish_item，指定transaction和优先级。如果参数是seq，那么else分支会调用seq的start函数。

分析过后，实际上可以得到一个总结：

• `uvm_do系列宏的底层是`uvm_do_on_pri_with宏，只不过将参数进行了固化；
• `uvm_do_on_pri_with宏会实际上是调用start_item和finish_item方法，并且只有在参数是transaction的时候会调用。
• 如果参数是sequence，会调用sequence的start任务，start任务会接着调用sequence的pre_body，body，post_body，如果子sequence的body中的uvm_do系列宏传递的是transaction，那么会调用start_item和finish_item。
• 如果参数是sequence，最终会调用transaction为参数的uvm_do系列宏，并落在start_item和finish_item任务上。
• start_item和finish_item任务的参数只能是transaction，不能是sequence。

事实上，除了uvm_do系列宏之外，sequence还提供了专门用于发送sequence系列宏，主要包括：uvm_do_seq，uvm_do_seq_with，这两个宏底层是uvm_do和uvm_do_with宏，对其参数进行了固化，并且只能传参seq，并且需要指定sqr。用的比较少，不过多讨论。

• 二、uvm_create和uvm_send

2.1 `uvm_create和`uvm_create_on

除了使用uvm_do系列宏可以发送激励之外，uvm还提供了`uvm_create或者`uvm_create_on，用于生成transaction的实例，然后结合`uvm_send宏将transaction发送出去。`uvm_create(seq_or_item)，参数是sequence或者transaction，`uvm_create_on(seq_of_item, SEQR)，参数有两个，除了要传输的sequence或者transaction之外，还有一个sequencer的指针。实际上，`uvm_create宏的底层就是`uvm_create_on宏：

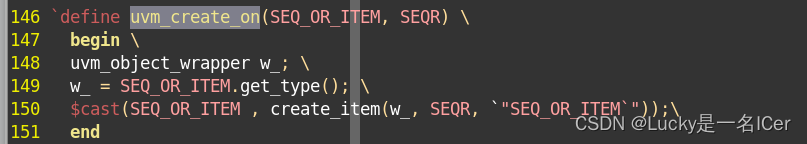

       然后来分析一下`uvm_create_on宏的源码：

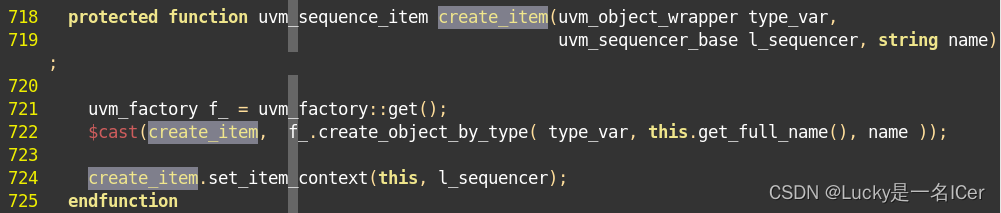

       这个宏先申明了一个uvm_object_wrapper的变量w_，这个类和factory机制有关，然后通过调用SEQ_OR_ITEM的get_type函数返回uvm_object_wrapper的指针，赋值给w_，然后通过cast方法，调用create_item函数，将实例化的类赋值给SEQ_OR_ITEM，那么关键在于create_item：

       这个函数位于基类uvm_sequence_base中，会先声明uvm_factory，然后通过create_object_by_type的方式实例化类，实际上是通过类名字符串进行创建实例，并cast给create_item返回值。因此`uvm_create的创建方式，实际上是调用了factory机制进行实例创建，因此是支持factory机制的重载的。

那么也可以给出总结：

• `uvm_create的底层是`uvm_create_on，对其参数进行了封装
• `uvm_create的逻辑是通过factory机制创建sequence或者item的实例，支持sequence的重载和item的重载
• 用这个宏的方式创建实例，等价于seq_or_item::type_id::create(“name”)创建实例的方式。
• 如果使用new函数创建seq或者item的实例，那么不支持重载。

另外，还有一个专门用于生成seq的宏：uvm_create_seq，底层是uvm_create_on宏，对参数做了固化，用的比较少，不做过多讨论。

2.2 `uvm_send和`uvm_send_pri

这个宏定义用于发送sequence或者item，用法是直接将seq或者item作为宏的参数传递给`uvm_send，`uvm_send_pri宏除了要传递seq或者item之外，还要指明优先级，实际上，`uvm_send的底层是`uvm_send_pri，只不过优先级传参为-1：

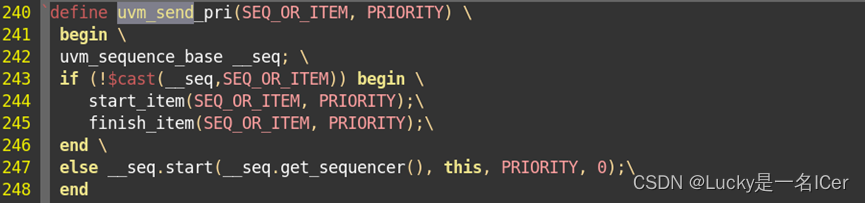

       分析一下`uvm_send_pri的源码：



       这个宏和uvm_do系列宏的逻辑一样，如果是item会调用start_item和finish_item，如果是sequence，会调用sequence的start函数。

       值得注意的是uvm_send宏不会对transaction进行随机化，因此如果有随机需求，需要在宏外调用randomize对tr或者seq进行随机，然后再使用uvm_send。

2.2 `uvm_rand_send系列宏

       这个系列宏可以对transaction进行随机化，并发送，也就是在uvm_send的基础上集成了seq或者tr的随机。这个系列宏有四个：

宏定义	参数说明
`uvm_rand_send(tr_or_seq)	一个参数，tr或者seq
`uvm_rand_send_pri(tr_or_seq, pri)	两个参数，第二个参数是优先级
`uvm_rand_send_with(tr_or_seq, cons)	两个参数，第二个参数是约束
`uvm_rand_send_pri_with(tr_or_seq, pri, cons)	三个参数，第二个为优先级，第三个为约束

       事实上，这几个宏的底层都是`uvm_rand_send_pri_with，其他宏在其基础上做了参数固化，对于`uvm_rand_send_pri_with的源码分析，逻辑和其他的宏一样，只不过这个宏除了调用start_item和finish_item之外，还需要调用get_sequencer来获取sequencer，因此，这一系列宏需要和uvm_create系列宏配合使用。

• start_item和finish_item

3.1 start_item和finish_item及用法

       如果不想用sequence的宏来声明产生transaction的调度，用户也可以直接调用start_item和finish_item方法，启动transaction的调度，需要注意的是，这个方法只能用来传输transaction，不能用来传输sequence，而且在传输transaction之前，需要先实例化transaction，无论是直接调用new函数的方式，还是调用factory机制实例化。

       transaction可以进行随机，需要单独写出来，因为start_item和finish_item不具备随机功能。可以写在两个方法之前，也可以写在两个方法中间。

       start_item和finish_item可以指定优先级，作为第二参数传递，如果不指定优先级，那么优先级参数默认为-1，即不具备优先级。通过一段代码说明这个的用法，假设有sequence：

1.	class my_sequence extends uvm_sequence(uvm_sequence_item);
2.	        `uvm_object_utils(my_sequence)
3.	        `uvm_declare_p_sequencer(my_sequencer)
4.	 ......
5.	        virutal task body();
6.	              my_transaction my_tr;
7.	              my_tr = new("my_tr");
8.	              //my_tr = my_transaction::type_id::create("my_tr");
9.	              //`uvm_create(my_tr) or `uvm_create_on(my_tr, p_sequencer);
10.	              assert(my_tr.randomize() with {my_tr.data_size==200;});
11.	              start_item(my_tr)；
12.	              //start_item(my_tr, 200); //指定优先级
13.	              //assert(my_tr.randomize() with {my_tr.data_size==200;});//随机化可以写在中间
14.	              finish_item(my_tr);
15.	              //finish_item(my_tr, 200);//指定优先级
16.	        endtask:body()
17.	......
18.	endclass

3.2 start_item和finish_item源码展开和底层逻辑

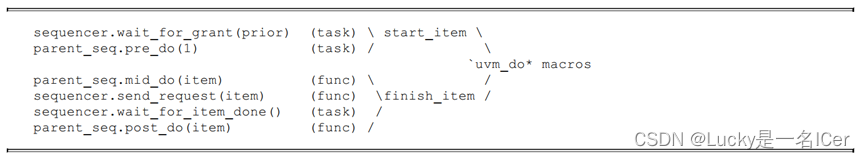

       还是在理解底层逻辑的情况下体会uvm_sequence机制的使用，在uvm源码中，有这样一段注释：

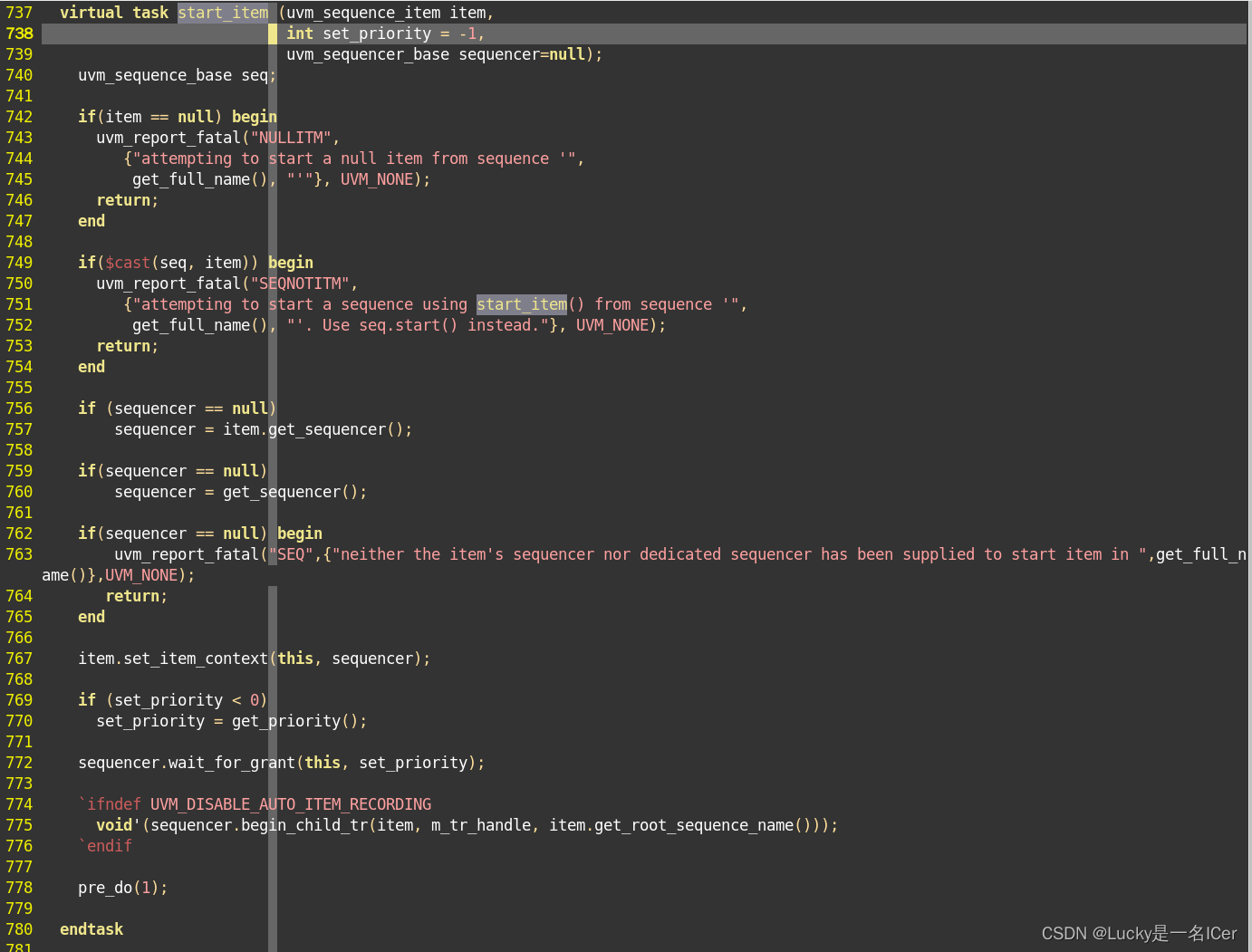

事实上，start_item的源码展开，包括了两个任务：sequencer的wait_for_grant任务和parent_seq的pre_do，参数传1：

       这里涉及到sequence和sequencer以及driver三者交互，在之前有篇帖子介绍过《UVM-Seq-Sqr-Driver交互逻辑》，这里不做多介绍。那么实际上核心任务是调用了pre_do，原型为：

任务直接返回，有一个参数表示是否是item，start_item必须参数为item，因此参数固化为1。

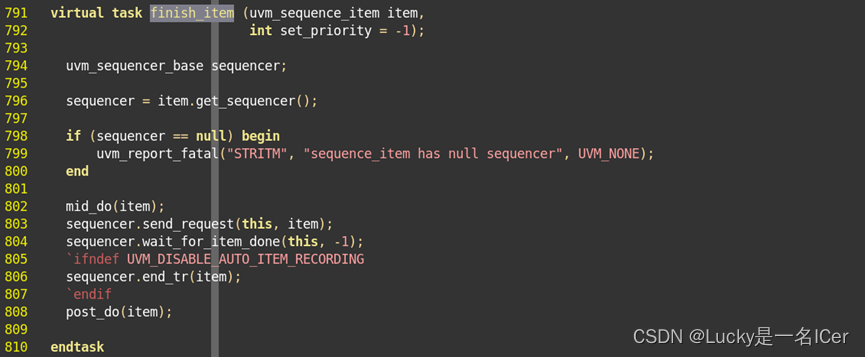

对于finish_item：

这个任务中，调用了mid_do，参数为item，以及sqr的send_request，wait_for_item_done，都和三者交互有关，不做多讨论。最后会调用post_do，参数传递为item，对于mid_do：

同样直接返回了，然后post_do：

直接返回。

       因此，在调用uvm_do系列宏，或者是uvm_send的时候，可以把对transaction的处理放在重载的pre_do，mid_do或者post_do函数中，一般写在mid_do函数中。



• 四、pre_do、mid_do和post_do

4.1 pre_do、mid_do和post_do的用法

这几个方法，在实际工程中用的比较少，用法就是在sequence中重载pre_do，mid_do和post_do，然后在任务或者函数体内完成对tr的初始化，随机等动作，然后在body函数中调用uvm_do系列宏，或者uvm_send等。需要注意的是，mid_do的参数是uvm_sequence_item，重载mid_do，需要将参数的uvm_sequence_item通过cast的方式指针传递给申明的transaction，然后对transaction进行一些初始化动作。

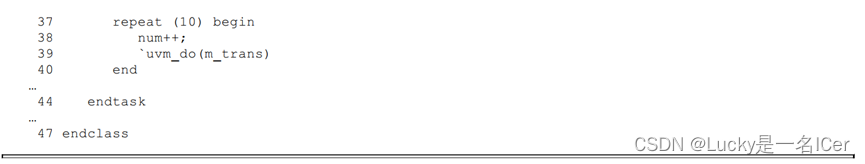

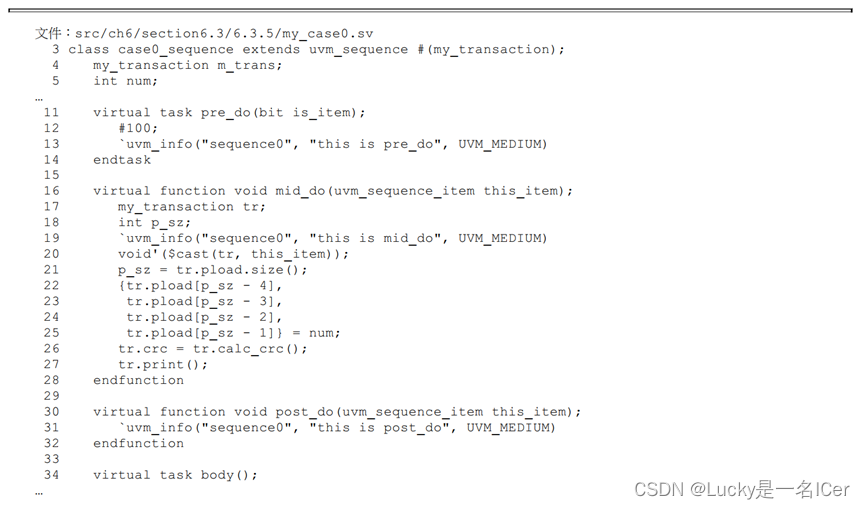

       实际上uvm_do系列宏，包含了对transaction的初始化动作，而且就算uvm_do系列宏达不到对transaction的处理目标，也可以通过uvm_create和uvm_send/uvm_rand_send的组合实现，比如需要关掉transaction中的某些约束，并对其重定义。使用重载pre_do，mid_do，和post_do的方法只会把简单的方式复杂化。本文参考《UVM实战》中的例子，不重新自己写代码：

这段代码核心功能重载了mid_do，在mid_do中对tr进行了定义，将pload赋值为num等，然后调用tr的calc_crc，对crc域进行计算，最后在body中使用uvm_do启动，实际上是为transaction打了id（id就是num），赋值给pload。

参考资料《UVM实战》
