UVM基础-UVM之debug和打印

• 一 、UVM 打印分级介绍

1.1 uvm verbosity分级策略

       一个芯片验证功能工程师，除了开发验证环境之外，其实大部分时间都在调试和debug，那么验证工作主要的debug方式就是通过环境的打印信息进行问题定位和试验。UVM为此提供了丰富的打印功能，并按照严重性分级。

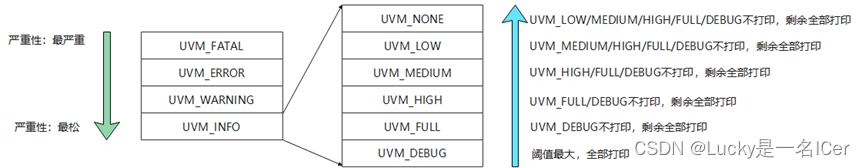

       uvm的打印分级策略如下图所示：



        其中，`uvm_fatal宏的严重等级最高，发生uvm_fatal，仿真会直接停止；其次是`uvm_error，发生uvm_error，不会导致仿真直接停止，仿真会运行完成，只不过运行到最后，用例会fail，指明有bug，可能是环境问题，也可能是dut问题。然后是uvm_warning，起到提醒作用，说明当前点可能会发生错误，有的地方验证出口严格，会让逐条解释uvm_warning，甚至消除warning。

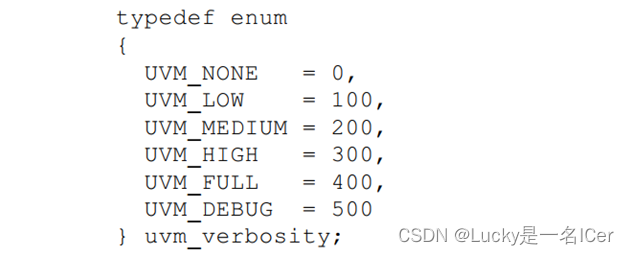

       最后是`uvm_info宏，这个表示uvm的日志打印，和sv $display的功能类似，但是比display功能更加强大，`uvm_info宏内置了不同的打印等级，从上到下一次为：UVM_NONE，UVM_LOW，UVM_MEDIUM，UMV_HIGH，UVM_FULL，UVM_DEBUG。声明一个`uvm_info按照如下语法声明：

`uvm_info(“info_id”，“context”，UVM_HIGH)；

       这个宏有三个参数，第一个是当前uvm_info的id，用户自定义，是一个字符串类型的变量，最终会显示到屏幕上，通常情况下，这个变量在某个组件中打印，会使用get_type_name()方法，该方法存在与uvm基类中，返回当前组件的路径。第二个参数是要打印的内容，可以使用$sformatf系统函数传递打印参数。第三个参数就是uvm信息的打印等级。这个是什么意思呢？

       uvm默认的打印等级是UVM_MEDIUM，也就是说，使用`uvm_info打印时，第三个参数传递的为UVM_NONE，UVM_LOW，UVM_MEDIUM，最终会被打印到标准输出，而传递参数为UVM_HIGH，UVM_FULL，UVM_DEBUG，则不会打印到标准输出。从这个角度理解，打印等级实际上是一个阈值的概念，当阈值设定为某个级别时，当前级别往下的等级，都可以打印，而级别之上的就不会打印。级别顺序是：

UVM_NONE->UVM_LOW->UVM_MEDIUM->UVM_HIGH->UVM_FULL->UVM_DEBUG；

也就是说，声明为UVM_NONE的信息，一定会打印，而声明为UVM_DEBUG的信息，会受到答应阈值的控制。理解这层含义过后，那么天然就会想象一个场景，如果一个验证环境趋向于golden，那么一些标准的信息，比如比对包的内容，检查的结果等等，声明为UVM_NONE，即一定会打印；那么如果一个验证环境在调试初期，因环境本身不ready，内部可能会有很多bug，调试的信息即可声明为UVM_DEBUG，uvm在运行过程中，将阈值设定为UVM_DEBUG，以打印丰富的信息，以方便对环境进行调试。

当然这里对uvm的打印等级制度并非只有这一种用法，只要能适配用户的需要，玩儿法会多种多样，就比较考验一个工程师的创造力。

1.2 uvm的打印宏和对仿真运行的影响

       `uvm_fatal宏突发的时候，仿真会直接停止，也就是说，验证环境只要运行到一个`uvm_fatal，那么就不会继续往后面执行，仿真停止。那么除了`uvm_fatal之外，实际上`uvm_error也会造成仿真的停止，体现在两个方面：

        在build_phase、connect_phase、end_of_elaboration_phase中，发生`uvm_error，会造成仿真的停止，因为在这三个phase中发生uvm_error，uvm会认为在环境build阶段突发的错误都是严重的，会调用uvm_fatal，而结束仿真。

        uvm实际上会对uvm_error做计数统计，当计数统计达到阈值，验证环境也会直接停止。在编码的时候可以通过get_max_quit_count()函数获取当前环境中退出仿真的阈值，如果返回值为0，说明无论有多少个uvm_error发生，也不会退出。使用的时候要注意环境的执行顺序，一般在uvm树形结构建立完，在顶层节点的connect_phase中可以查询。

• 二、UVM 打印设定和重载

2.1 设定组件的打印策略

       uvm提供了对某个组件独立设定和查询当前组件的打印等级，这部分功能较为简单，大多是对用法的熟练，首先给出查询和设定某个组件的打印等级相关的函数和用法：

• get_report_verbosity_level()：获取某个特定的组件的打印等级；

        使用方法：component.get_report_verbosity_level()，component可以使用路径的方式，比如在base_test中查看driver的打印等级，可以在connect_phase中调用：env.i_agt.drv.get_report_verbosity_level()查看，该函数的返回值为一个int类型的变量，实际上，UVM的打印等级是一个enmu类型的变量：

• set_report_verbosity_level(xxx)：设定某个特定的组件的打印等级；

使用方法：component.set_report_verbosity_level(xxx)，component可以使用路径的方式，比如在base_test中设定driver的打印等级，可以在connect_phase中调用：env.i_agt.drv.set_report_verbosity_level(UVM_DEBUG)，将driver的`uvm_info全部设定为UVM_DEBUG级别。

• set_report_verbosity_level_hier(xxx)：递归设定某个特定的组件的打印等级，该方法会将当前组件节点往下的所有节点打印等级设定为目标等级。

使用方法：component.set_report_verbosity_level_hier(xxx)，component可以使用路径的方式，比如在base_test中设定i_agt以下所有节点的打印等级，可以在connect_phase中调用：

env.i_agt.set_report_verbosity_level_hier(UVM_NONE)，将i_agt及其下根节点：driver，sqr，monitor的`uvm_info全部设定为UVM_DEBUG级别。

       上述设定方法为设定组件的打印级别阈值，而不是改写某个uvm_info的原始设定，也就是说，当调用set_report_verbosity_level设定driver的打印级别为UVM_NONE时，那么在driver中，只有uvm_info被设定为UVM_NONE的打印会输出，设定为UVM_HIGH的则不会输出。

set_report_verbosity_level或者set_report_verbosity_level_hier会对组件内的所有uvm_info产生影响，即使组件中的uvm_info使用了不同的id。如果要对某个组件的某个id的uvm_info设定，选用如下方法：

• set_report_id_verbosity(“id_name”，xxx)：将某个特定的组件，id名为id_name的uvm_info打印等级设定为目标等级。

使用方法：component.set_report_id_verbosity(“ID_1”, UVM_HIGH)，component支持使用路径，比如在base_test中将driver内部id为driver_id0的uvm_info设定为UVM_NONE，在base_test的connect_phase中调用：env.i_agt.drv.set_report_id_verbosity(“driver_id0”, UVM_NONE)。

• set_report_id_verbosity_hier(“id_name”，xxx)：递归的将某个特定的组件，id名为id_name的uvm_info打印等级设定为目标等级，也就是会将这个组件往下所有的节点，id为id_name的设定为目标等级。

使用方法：component.set_report_id_verbosity(“ID_1”, UVM_HIGH)，component支持使用路径，比如在base_test中将i_agt及以下所有组件内部id为id0的uvm_info设定为UVM_NONE，在base_test的connect_phase中调用：env.i_agt.set_report_id_verbosity_hier(“id0”, UVM_NONE)。

       此外，还可以通过vcs命令行键入，设置验证环境的信息输出级别，使用方法为：

<vcs command> +UVM_VERBOSITY=UVM_HIGH

       上述命令会将验证环境中的所有打印输出级别设定为UVM_HIGH，等效于在base_test中调用了this.set_report_verbosity_level_hier(UVM_HIGH)。

2.2 打印verbosity的重载

       uvm还提供了打印严重等级的重载，比如将driver中的`uvm_warning重载为`uvm_error，使验证环境的检查变得更为严格。相关函数为：

• set_report_severity_override(source_lvl, target_lvl)：将某个特定的组件内的“source_lvl”等级重载为“target_lvl”

使用方法：component.set_report_severity_override(source, target)，component支持路径调用，例如在base_test中将driver的UVM_INFO改为UVM_WARNING，可以在base_test的connect_phase中调用：env.i_agt.drv.set_report_severity_override(UVM_INFO, UVM_WARNING)。

• set_report_severity_id_override(source_lvl, “ID_NAME”，target_lvl)：将某个特定的组件内的，名为“ID_NAME”的“source_lvl”等级重载为“target_lvl”

使用方法：component.set_report_severity_id_override(source, “id”, target)，component支持路径调用，例如在base_test中将driver内ID为“my_drv”的UVM_INFO改为UVM_WARNING，可以在base_test的connect_phase中调用：env.i_agt.drv.set_report_severity_id_override(UVM_INFO, “my_drv”, UVM_WARNING)。

上述实例中，使用重载函数过后，driver中被声明为uvm_info的信息，最终在标准输出上会打印为uvm_warning，（如果设定id，只有名为id的uvm_info会被打印为uvm_warning），uvm对四种打印严重等级：uvm_fatal，uvm_error，uvm_warning，uvm_info都支持两两相互重载，且重载不支持递归，只支持对某个特定的组件进行打印严重等级重载。

此外，uvm也可以通过命令行的方式设置：

<vcs command> +uvm_set_severity=<component>,<id>,<source lvl>, <target_lvl>

       例如，将driver中名为“my_drv”的uvm_warning重载为uvm_error：

<vcs command>

+uvm_set_severity=“uvm_test_top.env.i_agt.drv,my_drv,UVM_WARNING,UVM_ERROR”

       如果要将driver中的所有uvm_warning重载，可以使用_ALL_：

<vcs command>

+uvm_set_severity=“uvm_test_top.env.i_agt.drv,_ALL_,UVM_WARNING,UVM_ERROR”

总结一下：

• 针对某个特定的组件，可以重载其打印输出的严重等级，支持uvm_fatal，uvm_error，uvm_warning，uvm_info两两之间的相互重载。重载过后会显示重载的等级，例如如果将uvm_info重载为uvm_error，那么最终标准打印，会将代码中的uvm_info输出为uvm_error并统计。
• 重载打印等级不支持递归操作，只能针对某个特定的组件进行设定，一般在组件可以路径式调用，例如在base_test中设定driver的严重等级，一般在connect_phase中设定。
• 有两个设定的函数，一个是设定所有，包括全部id的：set_report_severity_override(source_lvl, target_lvl)；另一个是设定某个特定ID的：set_report_severity_id_override(source_lvl，“id“, target_lvl)
• 可以通过vcs命令行的方式进行重载，用法为：

<vcs command> +uvm_set_severity=”<component_path>,<id>,<source>,<target>”

如果全部替换，id=_ALL_。

2.3设定打印的计数目标

       uvm会对uvm_error进行计数统计，如果超过一定的数目，仿真会直接退出，那么计数值也是可以设定的，环境可以通过调用get_max_quit_count获取当前uvm_error的最大计数，如果返回为0，则证明uvm_error可以是无限大，即无论多少个uvm_error都不会中断仿真。相关function如下：

• set_report_max_quit_count(num)：设定仿真环境的最大退出次数。

使用方法：一般在base_test中设定，（其实可以在任意组件中设定，一般在connect_phase中，因为仿真肯定希望在uvm树形结构建立完就设定，而不是在simulation之后才设定），例如在base_test的connect_phase中设定打印最大退出计数为100：set_report_max_quit_count(100)。

• get_max_quit_count()：返回当前仿真环境中的最大退出次数，如果返回值为0，为无限多次。同样在base_test的connect_phase中查看。

此外，还可以通过vcs的命令行键入方式进行设定，用法如下：

<vcs command> +UVM_MAX_QUIT_COUNT=”num, YES/NO”

       UVM_MAX_QUIT_COUNT的参数有两个，一个是设定的最大退出次数，第二个参数为是否可以被改写，如果设定为YES，会被环境中的设定改写，设定为NO则不会。

       默认情况下，uvm会统计uvm_error，将其加入到统计计数中，实际上，uvm还支持将四种严重等级都加入到统计计数中，uvm针对不同的打印严重等级，或者是打印的id，或者是严重等级结合id，提供了action函数：

• set_report_severity_action(lvl，uvm_action_type)：表示将某个特定的组件，打印级别为lvl的设定为目标属性。
• set_report_severity_action_hier(lvl，uvm_action_type)：递归的将某个特定的组件及其子节点一直到根节点，打印级别为lvl的设定为特定的属性
• set_report_id_action(“id”，uvm_action_type)：将某个特定的组件内某个名为ID的打印（无论哪个级别，只要被声明为ID），设定为特定的属性
• set_report_id_action_hier(“id”，uvm_action_type)：递归的将某个特定的组件及其子节点一直到根节点，内部名为id的打印（无论打印严重等级），设定为目标属性
• set_report_severity_id_action(lvl, “id”, uvm_action_type)：将某个特定的组件内，严重等级为lvl的，且名为id的打印，设定为目标属性
• set_report_severity_id_action_hier(lvl, “id”, uvm_action_type)：递归的将某个特定的组件及其子节点直到根节点，打印等级为lvl，名为id的打印，设定为目标属性

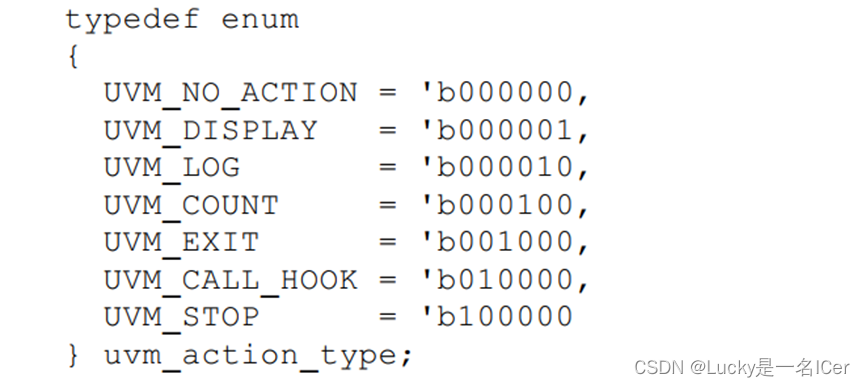

这几个函数按照严重等级，id，严重等级和id分别分为3类方法，每种方法又按照是否可以递归分为两类，所以一共为6种方法。函数的传参，lvl和id很好理解，这里有必要说明一下uvm_action_type参数。实际上，uvm_action_type参数指明了打印的属性：



       解释下这几类属性：

1. UVM_NO_ACTION：表示无动作，即不执行相关操作，也不打印到屏幕输出
2. UVM_DISPLAY：打印到屏幕输出，也就是无论打印级别，只要是uvm的打印宏，都会输出，也是uvm默认的打印属性。
3. UVM_LOG：表示将当前打印输出到文件
4. UVM_COUNT：表示将当前打印加入退出计数统计
5. UVM_EXIT：表示当前打印会导致仿真退出，例如`uvm_fatal宏，就添加了该属性
6. UVM_CALL_HOOK：调用的是一个回调函数，使用的情况较少
7. UVM_STOP：表示执行到当前打印，会进入仿真暂停，进入调试阶段

上述加入目标计数的例子中，如果将某个打印类型，加入到打印计数，即可通过打印的属性进行设定，例如在driver中将严重等级为uvm_warning，id为my_drv的打印，加入到退出计数，可以在base_test中通过如下方式调用：

env.i_agt.drv.set_report_severity_id_action(UVM_WARNING, “my_drv”, UVM_DISPLAY | UVM_COUNT)。

       实际上，也可以通过命令行的方式进行改写action：

<vcs command> +uvm_set_action=”<component_path>, <id>, <severity> <uvm_action_type>”

上例可以写为：

<vcs command> +uvm_set_action=”uvm_test_top.env.i_agt.drv, my_drv, UVM_NG, UVM_DISPLAY | UVM_COUNT”

如果要将全部id改写，使用_ALL_替换参数<id>：

<vcs command> +uvm_set_action=”uvm_test_top.env.i_agt.drv, _ALL_, UVM_NG, UVM_DISPLAY | UVM_COUNT”

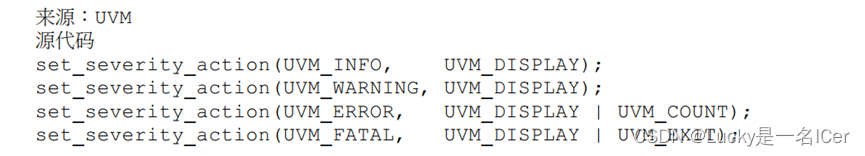

       实际上，对于uvm内部的四种标准打印等级，源码对其进行了默认设定，fatal具备UVM_EXIT属性，error具备UVM_COUNT属性，而info和warning只具备UVM_DISPLAY属性，uvm_action_type可以通过或操作符“|”进行属性的拼接，即拼接后的属性都具备。



• 三、UVM断点功能和调试

3.1 uvm的断点调试功能

       经过上节set_uvm_action的相关方法介绍，验证环境中可以通过定义UVM_STOP属性来进行断点调试，使用方式就是将某个id，或某个打印严重等级，或某个id的打印严重等级，设定为UVM_STOP属性，即可实现在运行到当前打印行，暂停仿真，进入调试过程。

       举个例子：如果我们想运行到driver的某一个名为“go_to_debug”打印下，认为仿真存在bug，需要进行调试，那么就可以在base_test的connect_phase中进行设置：env.i_agt.drv.set_report_id_action(“go_to_debug”, UVM_DISPLAY | UVM_STOP)。假设在driver中存在一行代码为：

`uvm_warning(“go_to_debug”, “run error: need debug trace”)；

那么运行到这行代码，仿真会暂停，进入ucli调试流程。

3.2 环境控制打印行为方法

       本节实际上是对uvm_action的属性进行归纳总结，uvm_action功能包括了可以设置打印退出的目标计数，设置显示，设置进入调试流程等行为，那么在此处做出关于uvm_set_action的总结：

• uvm可以通过set_action，将某些打印设定为特定的功能，相关函数包括：

set_report_severity_action(lvl, action)	将lvl级别设定为目标action
set_report_severity_action_hier(lvl, action)	递归设定，将lvl级别设定为目标action
set_report_id_action(id, action)	将名为id的打印设定为目标action
set_report_id_action_hier(id, action)	递归设定，将名为id的打印设定为目标action
set_report_severity_id_action(lvl, id, action)	将名为id的严重等级设定为目标action
set_report_severity_id_action_hier(lvl, id, action)	递归设定，将名为id的严重等级设定为目标action

• uvm_action包括7种功能，总结如下：

UVM_NO_ACTION	无任何设定，不输出到屏幕
UVM_DISPLAY	标准输出到屏幕
UVM_COUNT	加入仿真退出计数统计
UVM_EXIT	运行到该打印，仿真直接退出
UVM_STOP	运行到该打印，仿真暂停，进入调试流程
UVM_LOG	将打印输出到文件，配合file使用
UVM_CALL_HOOK	调用回调函数

• uvm_action可以通过逻辑运算符“|”进行拼接，拼接后打印兼具所有拼接的属性
• 可以通过vcs命令行键入的方式改写action，使用方法为：

<vcs command> +uvm_set_action=“<cmp_path>, <id>,<severity>,<action>”

       如果设定severity下的所有id，<id>=_ALL_

• 设定只能针对组件去设定，支持组件的递归设定，递归后，可以将组件和其子节点一直到根节点的组件全部进行设定。



• 四、UVM打印信息输出到文件

4.1 输出到文件用法

      uvm_action_type存在一种用法是将打印信息输出到LOG文件，通过将action设定为UVM_LOG实现，那么这个功能需要配合文件输入输出实现，uvm同样根据severity，id，对应id的severity设置了三种文件输出的函数，每种文件输出函数又按照能否递归输出，分为两种：

set_report_severity_file(severity, uvm_file)	将对应severity打印输出到uvm_file
set_report_severity_file_hier(severity, uvm_file)	递归的，将对应severity打印输出到uvm_file
set_report_id_file(“id”, uvm_file)	将名为id的打印输出到uvm_file
set_report_id_file_hier(“id”, uvm_file)	递归的，将名为id的打印输出到uvm_file
set_report_severity_id_file(severity, “id”, uvm_file)	将名为id的目标severity等级的打印输出到uvm_file
set_report_severity_id_file_hier(severity, “id”, uvm_file)	递归的，将名为id的目标severity等级的打印输出到uvm_file

       那么如何使用呢？想象一个场景，在集成验证中，往往会将两个单元的DUT合并验证集成的功能组合，环境往往重用了两个单元验证的环境，那么在继承验证env中，往往包含两个单元验证env，如果我们想将其中一个env中的uvm_warning和名为“debug_to_file”id的uvm_info，以及“need_debug”的打印属性，输出到对应的文件中，可以在top env中写如下代码：

1.	class top_env extends uvm_env;
2.	      sub_env0    env0;
3.	      sub_env1    env1;
4.	      uvm_file    uvm_info_debug_to_file;
5.	      uvm_file    uvm_warning_file;
6.	      uvm_file    need_debug_file;
7.	......
8.	      `uvm_component_utils(top_env);
9.	      extern function void new(string name="top_env", uvm_component parent);
10.	      extern vitrual function void build_phase(uvm_phase phase);
11.	      extern virtual function void connect_phase(uvm_phase phase);
12.	......
13.	      extern virtual function void final_phase(uvm_phase phase);
14.	endclass
15.
16.	function void top_env::new(string name="top_env", uvm_component parent);
17.	      super.new(name, parent);
18.	endfunction:new
19.
20.	function void top_env::build_phase(uvm_phase phase);
21.	      super.build_phase(phase);
22.	      env0 = sub_env0::type_id::create("env0", this);
23.	      env1 = sub_env1::type_id::create("env1", this);
24.	endfunction:build_phase
25.
26.	function void top_env::connect_phase(uvm_phase phase);
27.	      super.connect_phase(phase);
28.	      uvm_info_debug_to_file = $fopen("uvm_info_debug_to_file.log", "w");
29.	      uvm_warning_file  = $fopen("uvm_warning_file.log", "w");
30.	      need_debug_file = $fopen("need_debug_file.log", "w")；
31.	//设定打印输出到文件
32.	      this.env0.set_report_severity_id_file_hier(UVM_INFO, "debug_to_file", uvm_info_debug_to_file);
33.	      this.env0.set_report_severity_file_hier(UVM_WARNING, uvm_warning_file);
34.	      this.env0.set_report_id_file_hier("need_debug",  need_debug_file);
35.	//设定打印属性，具备UVM_LOG
36.	      this.env0.set_report_severity_id_action_hier(UVM_INFO, "debug_to_file"， UVM_DISPLAY | UVM_LOG);
37.	      this.env0.set_report_severity_action_hier(UVM_WARNING, UVM_DISPLAY | UVM_LOG);
38.	      this.env0.set_report_id_action_hier("need_debug", UVM_DISPLAY | UVM_LOG);
39.	......
40.	endfunction:connect_phase
41.	......
42.	function void top_env::finial_phase(uvm_phase phase);
43.	      super.finial_phase(phase);
44.	.......
45.	      $fclose(uvm_info_debug_to_file);
46.	      $fclose(uvm_warning_file);
47.	      $fclose(need_debug_file)；
48.	endfunction:finial_phase

总结一下：

• 先在top类中声明uvm_file文件句柄，在connect_phase中通过$fopen打开文件。
• 然后在connect_phase中设定目标打印到目的文件，通过set_report_*_file*设定
• 然后在connect_phase中将打印action设定为带有输出到文件的属性，通过set_report_*_action*(*, * | UVM_LOG)的方式设定
• 最后在finial_phase中关闭文件句柄，一定要在finial_phase，也就是uvm运行结束前的phase中关闭文件，在中间phase中关闭，会造成打印的丢失。
