Arduino NANO -- 那些需要了解的地方

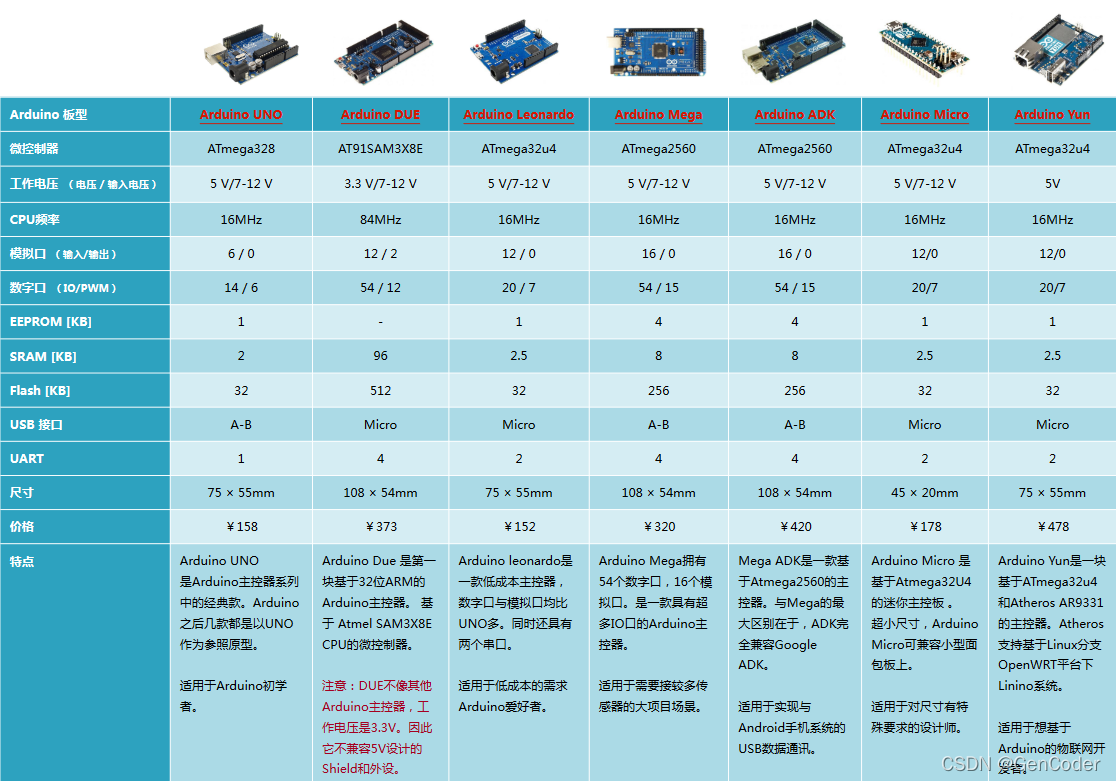

Arduino系列开发板按开发需要有多种板型可以选择

简单的说下Arduino NANO

---

1.NANO简介

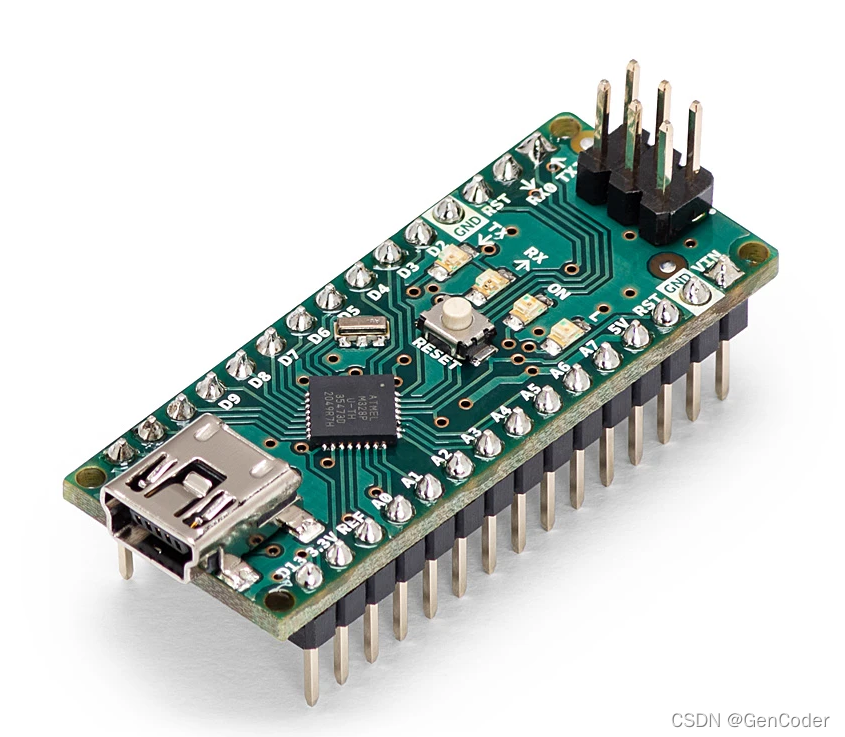

Arduino NANO是Arduino USB接口的微型版本，不同的是没有电源插座以及USB接口是Mini-B型插座
Arduino NANO是尺寸非常小的而且可以直接插在面包板上使用，其处理器核心是ATmega168（NANO 2.x）和ATmega328（NANO 3.0），同时具有14路数字输入/输出口（其中6路可作为PWM输出），8路模拟输入，一个16MHz晶体振荡器，一个mini-B USB口，一个ICSP header和一个复位按钮



与NANO功能相关或板型相似的开发板还有以下几个，可自行了解：

Arduino Nano 33 BLE
Arduino Nano 33 BLE SENSE
Arduino 33 IoT
Arduino Micro

技术规格

如下表

微控制器	ATmega168（Nano2.x）/ATmega328（Nano3.0）
架构	AVR
工作电压	5V
Flash	32KB（2KB用于bootloader）
SRAM	2KB
时钟频率	16MHz
模拟输入引脚	8
EEPROM	1KB
I/O引脚输出电流	40mA
输入电压	7-12V
数字引脚	22（6个支持PWM）
PWM输出	6
功耗	19mA
PCB规格	18x45mm
重量	7g

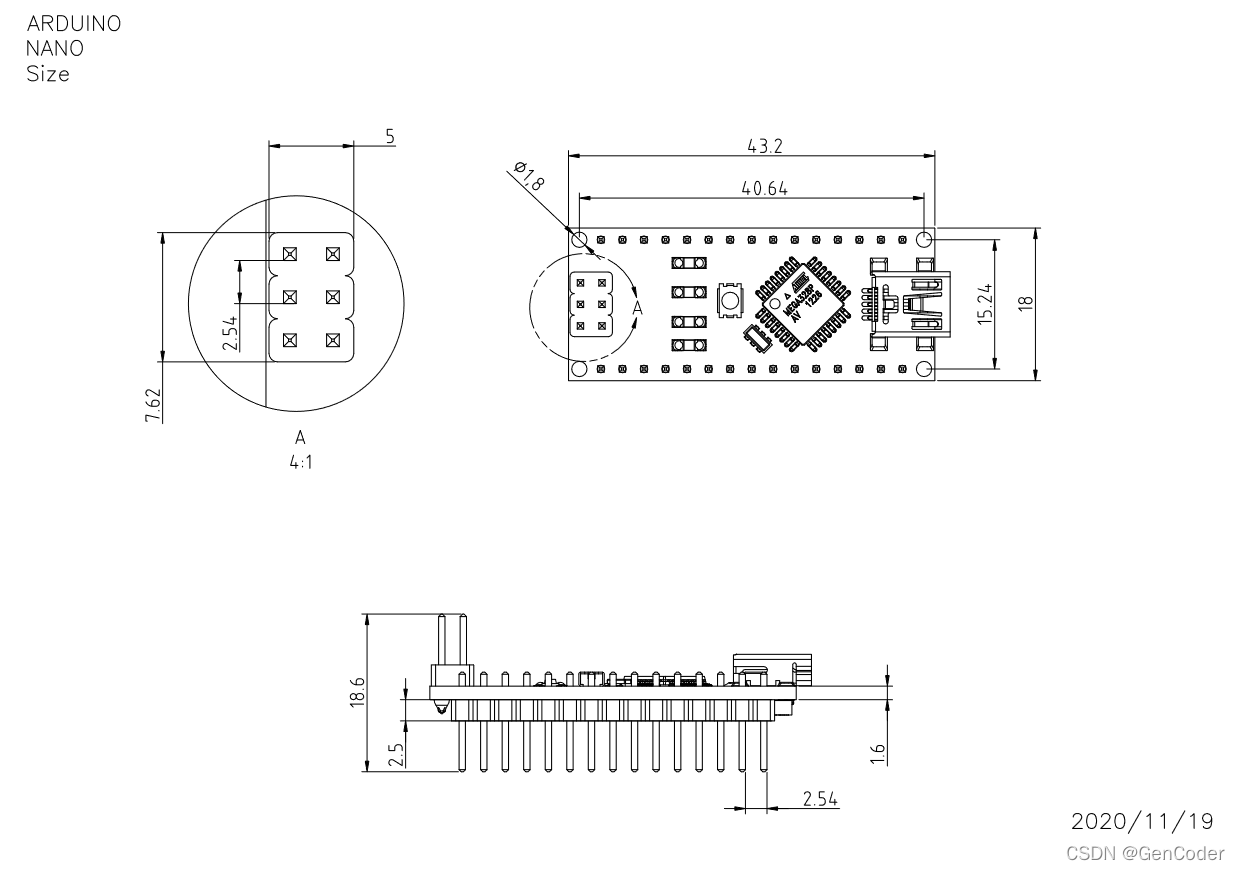

规格封装

引脚功能分布

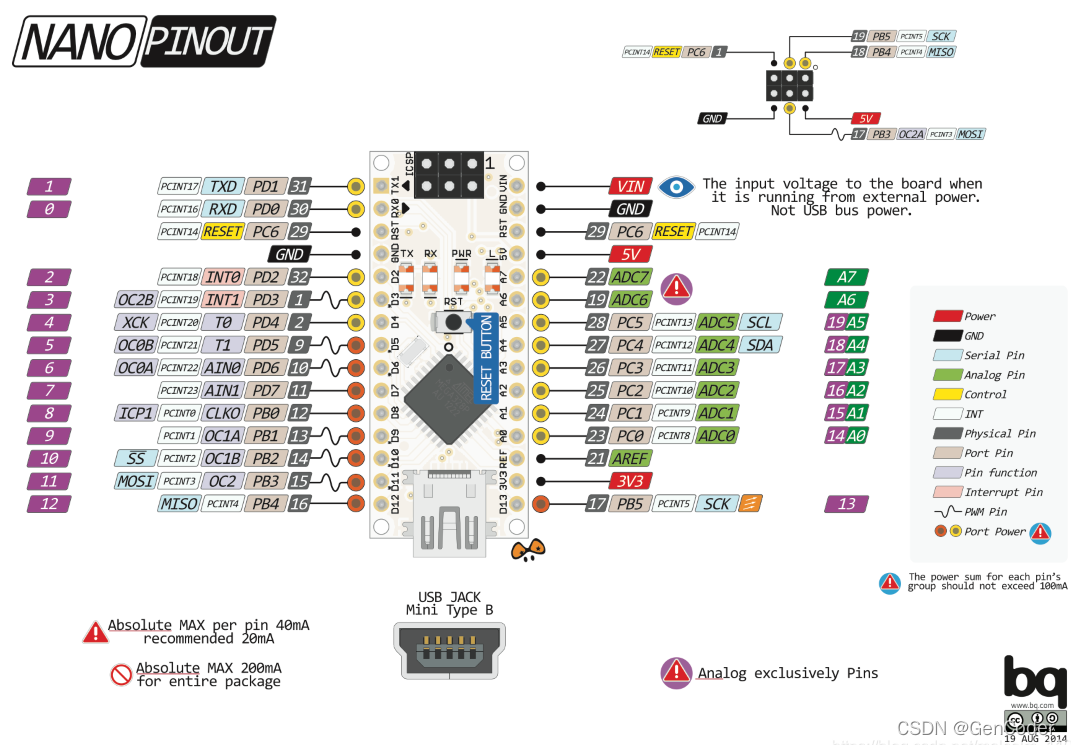

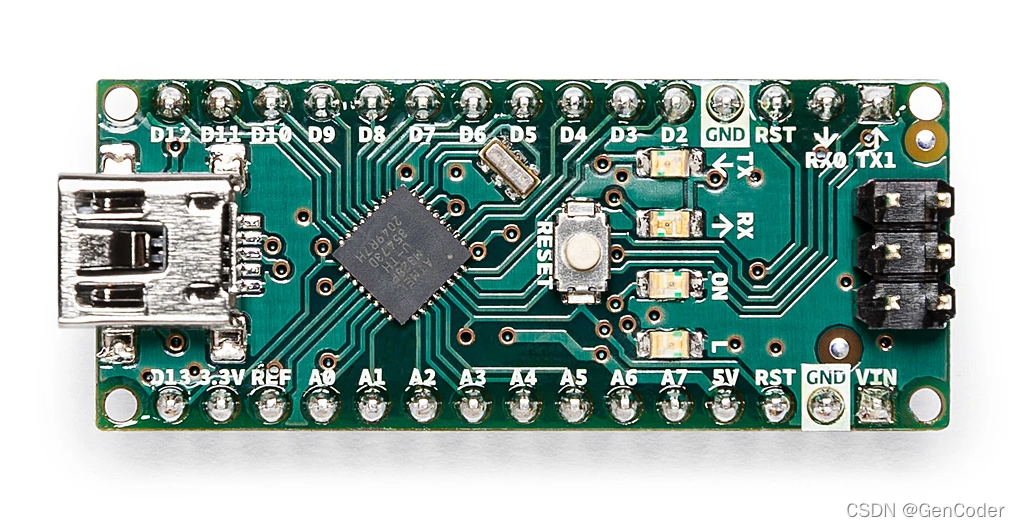

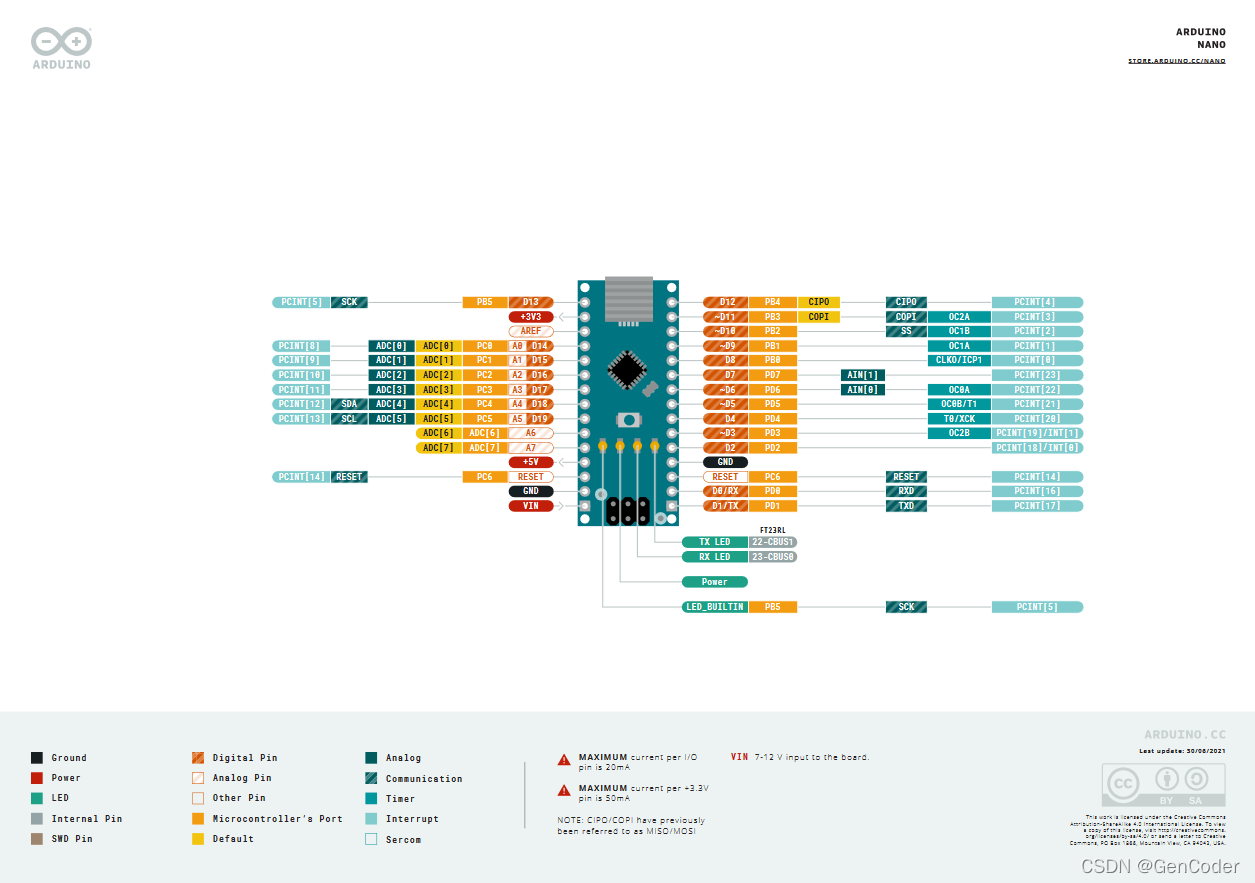

官方版本 – 正面引脚分布及引脚复用功能

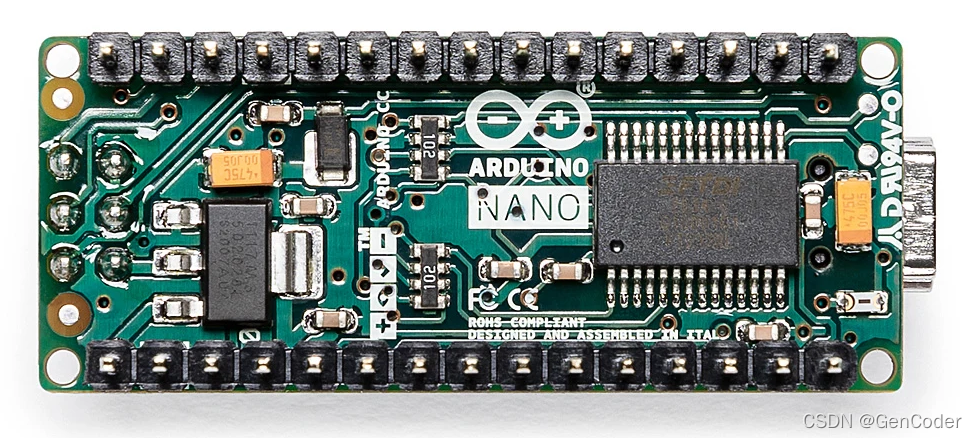

背面，串口芯片FT23RL电路连接和ICSP header引脚分布，国产的NANO一般会用CH340G来代替串口芯片

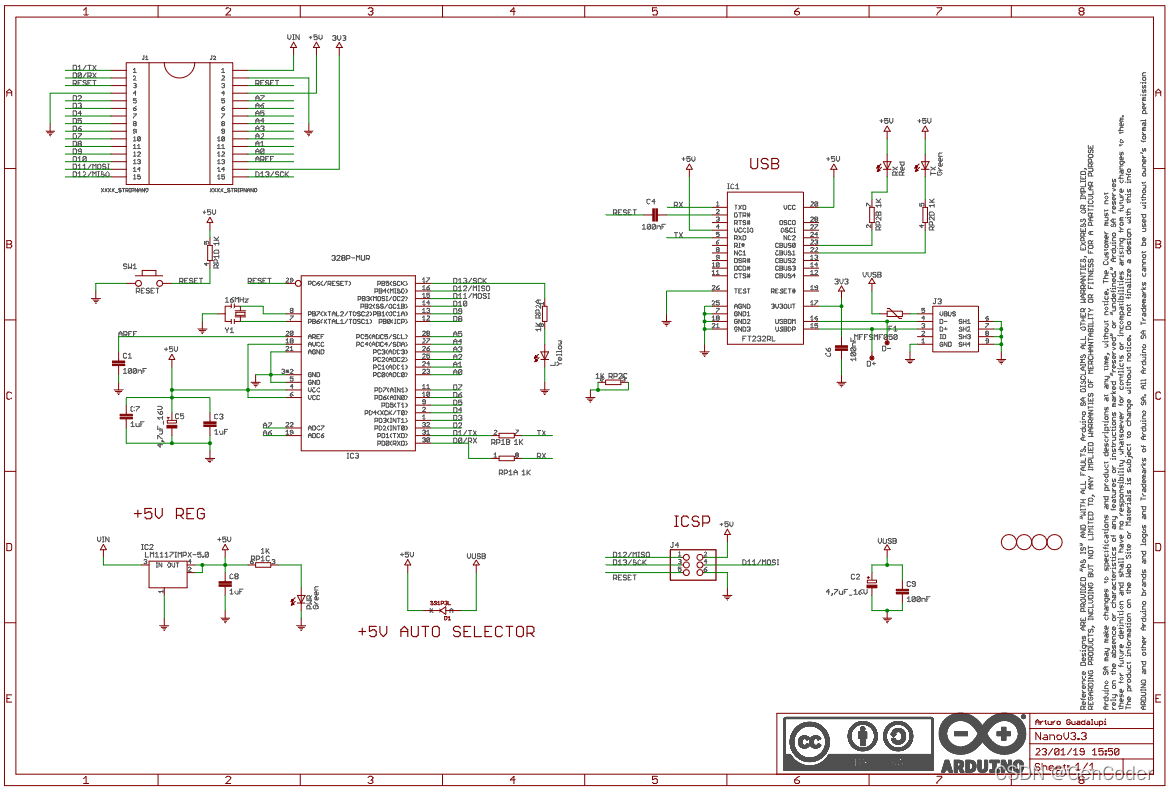

原理图

2.Arduino UNO 和 Arduino NANO 的区别

ATmega328p

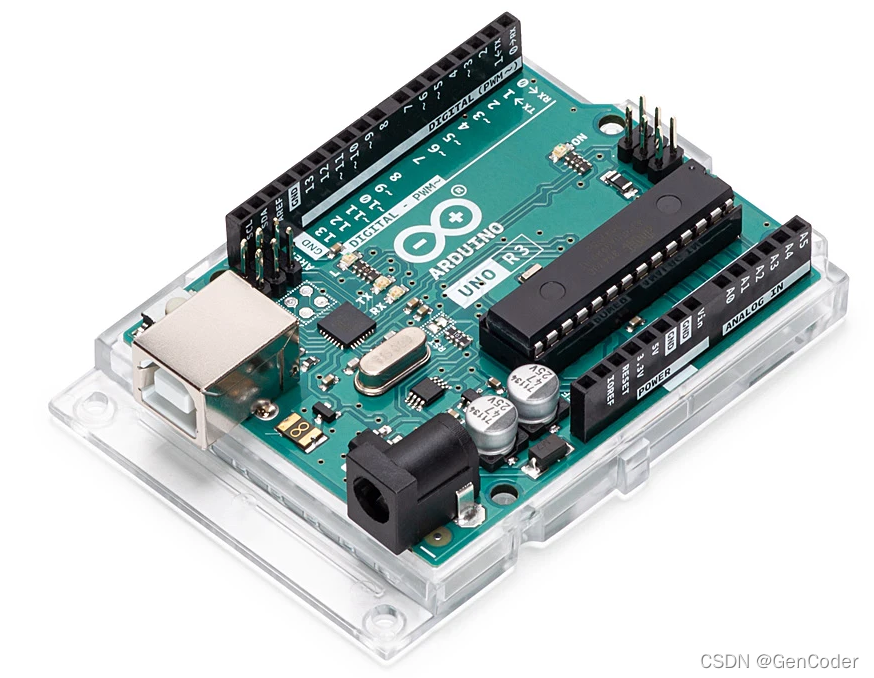

UNO对于用过Arduino开发板的小伙伴来说应该是比较熟悉的了，主要说说NANO，UNO和NANO控制芯片同样用的ATmega328p，不同的是芯片封装不同，UNO是DIP28封装，NANO是TQFP32封装，NANO比UNO多了4个引脚出来

多出来的4个引脚分别是VCC，GND，ADC6，ADC7，在UNO上模拟输入引脚只到ADC4、ADC5，而NANO多引出了ADC6，ADC7

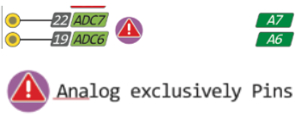

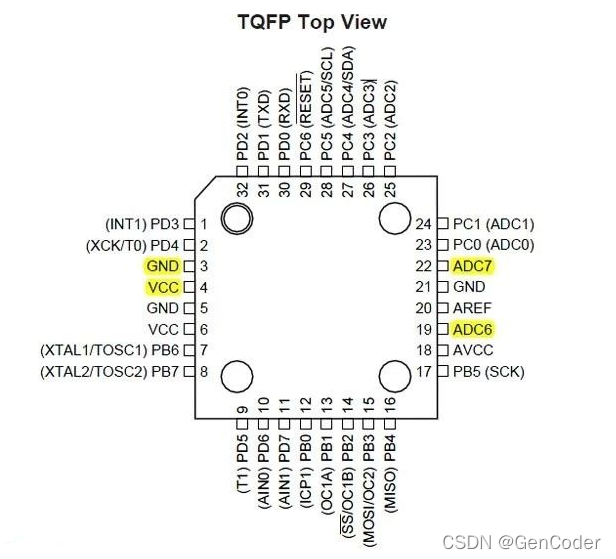

看一张比较明显的引脚输出图

对于模拟输入引脚A0 - A5来说，可作为数字口使用，但ADC6、ADC7只作为模拟输入使用（唯一功能）

程序兼容性

NANO因为控制器和UNO一样，经常会被认为是UNO的缩小版，但事实却不是这样，虽然比较明显的是比UNO少了一个DC插座，但UNO的程序不一定在NANO上面也能正常运行（小部分程序可以兼容UNO和NANO）
