一、项目功能简介

整个设计系统由STC89C52单片机+LCD1602显示模块+DS1302模块+温度模块+存储模块+矩阵按键模块组成。

具体功能：

1、智能闹钟正常模式显示阳历年、月、日、星期、小时、分、秒；

2、可设置时间和日期；

3、 LCD显示当前温度；

4.、可进行十个闹钟的设置，每个闹钟都可以独立控制开关；

5.、闹钟响频率有四种模式，即仅一次、工作日、周末、每天；

6.、存储模块可以存储闹钟设置的时间和模式。

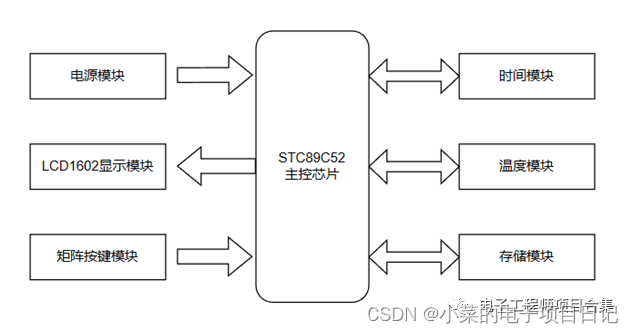

二、系统构成图

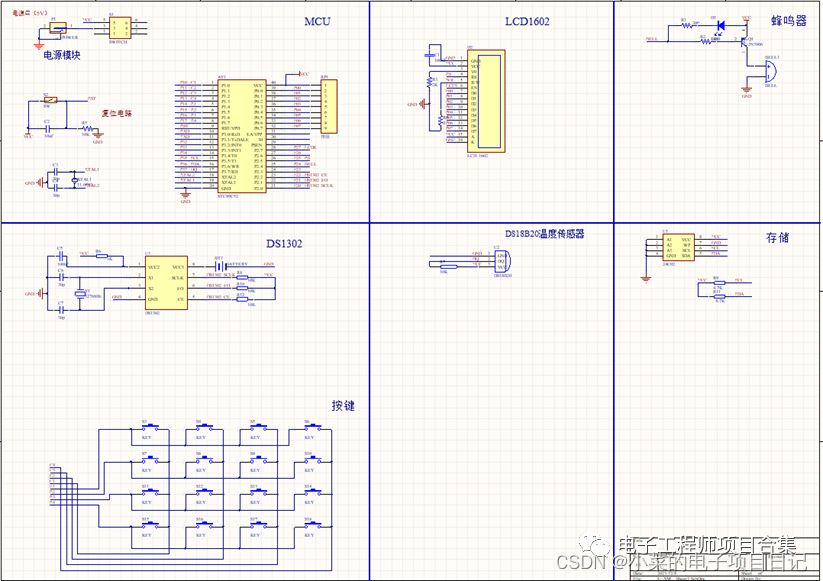

三、仿真

本次项目采用proteus8.11软件实现仿真设计。由于proteus软件版本原因，不能确保proteus其他版本软件能够正常运行，请安装好对应软件版本（版本一致或者高于这个版本都可以）

四、程序

void main()
{

	LCD_Init();						//LCD的初始化
	DS1302_Init();					//时间模块的初始化
	Timer0_Init();					//定时器的初始化
//	DS1302_SetTime();				//用于DS1302第一次启动，写入时间
	DS1302_ReadTime();				//读取时间
	Temp_Buffer = Get_temp();  		//读取DS18B20的值
	Delay_ms(500);					//等待1s等待DS18B20数据稳定。否则可能会出现85℃。
	LCD_ShowString(1,1,"  -  -  ");	//LCD先显示时间日期的标号
	LCD_ShowString(2,1,"  :  :  ");
	BUZZ_F();

	AT24C02_Read(0,ALAEM_Time,40);	//从24C02读取闹钟数据
	while(1)
	{
		KeyNumber = KEY_OUT();				//按键
		Delay_ms(10);						//延时
		baoshi();							//整点报时
		switch(MODE)						//显示选择模式
		{
			case 0: TimeShow();break;		//时间显示界面函数
			case 1: Alarm_Show();break;		//闹钟显示界面函数
		}
		Key_Set();							//按键处理函数
		ALAEM_CLOCK();						//闹钟响处理函数

	}
}
