数字电路硬件设计系列（十八）之eMMC电路设计

推荐查看原文：硬件电路设计之eMMC电路设计eMMC(Embedded Multi Media Card)是嵌入式多媒体卡的简称，主要是针对智能手机和平板电脑特点等设计的。它的实质是在NAND Flash的基础上增加了一个控制器，并预留了一个标准接口。https://mp.weixin.qq.com/s/c9osuOX-XvQYD6lz-3L2ew

注意：原文的内容更加全面。

1 简介

eMMC(Embedded Multi Media Card)是嵌入式多媒体卡的简称，主要是针对只能手机和平板电脑特点二设计的。它的实质是在NAND Flash的基础上增加了一个控制器，并预留了一个标准接口。

2 免费资料获取

参考设计获取方式：关注下面公众号，回复:eMMC即可。

3 引脚功能描述

eMMC颗粒的PIN脚主要分为三组：电源引脚、控制信号引脚、数据信号引脚。

• 电源引脚

VCCQ电压：该电压由CPU的数据总线的VCCIO决定（eMMC总线VCCIO值必须与VCCQ保持一致）

VCC电压：该电压为核心电压；

VDDIM：内部与内核供电端相连，主要功能是稳定内核电压，该PIN脚直接连接一个对地的1μF电容。

• 控制信号引脚

CLK:从Host输出的时钟信号，用于数据的同步。

CMD:主要用于Host向eMMC发送指令以及eMMC向Host发送请求。

DS时钟:DS时钟由eMMC发送给Host，用于Host与eMMC进行数据接收同步。只有在HS400模式下，才需要使用DS引脚。

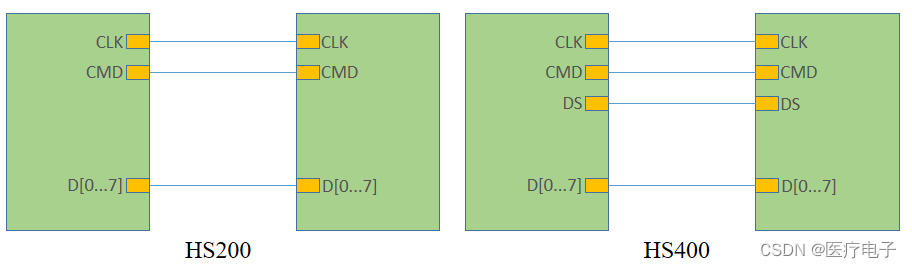

注意：HS200模式下，需要使用CLK、CMD、D[3...0]；HS400模式下，需要使用CLK、CMD、D[7...0]、DS。

• 数据信号引脚

D[7...0]：Dx信号主要用于 Host 和 eMMC 之间的数据传输。在 eMMC 上电或者软复位后，只有 DAT0 可以进行数据传输，完成初始化后，可配置 4bit 或者8bit进行数据传输。

4 eMMC封装

针对eMMC的封装，根据PIN脚可以分为153ball和169ball，但是这两种的引脚是兼容的，知识后者多了16个空脚，用于芯片的固定，没有任何信号定义。芯片封装万科的尺寸由：

• 11.5*13

• 12*16

• 14*18

• 16*20

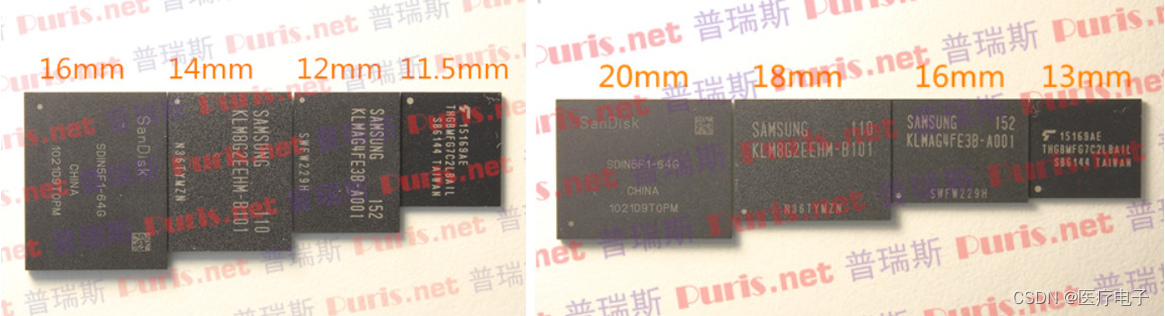

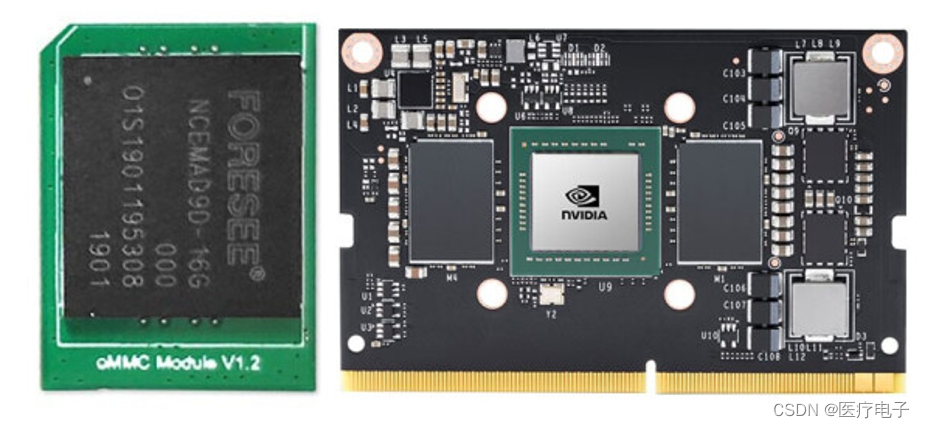

实物如下：

通常，我们在PCB Layout时，会预留最大的尺寸，焊盘会绘制成169ball，这样可以兼容153ball的芯片。

5 硬件电路设计

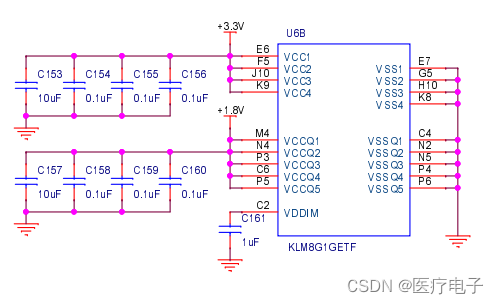

• 电源部分电路

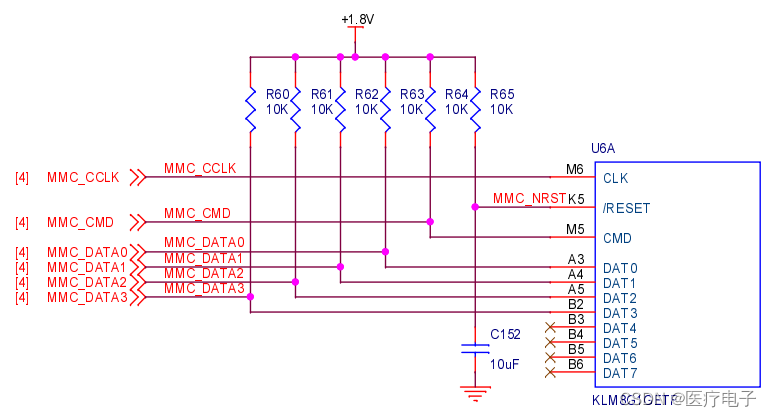

• 控制和数据引脚

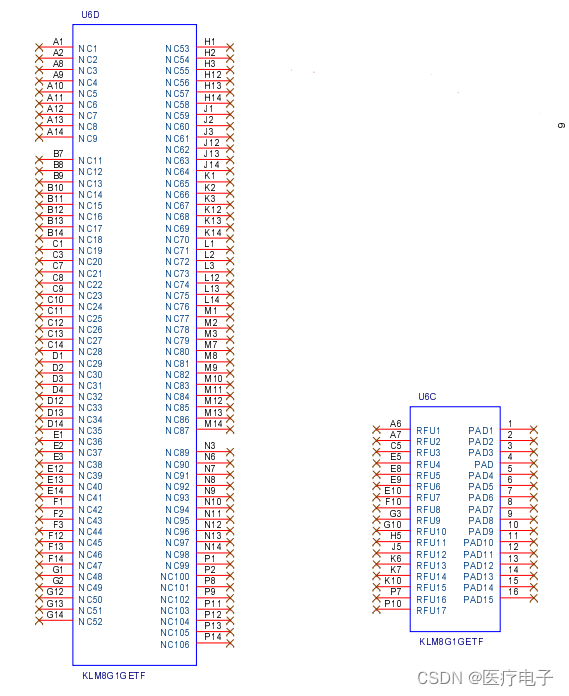

• 其他部分
