配置IIC为什么要使用开漏输出?

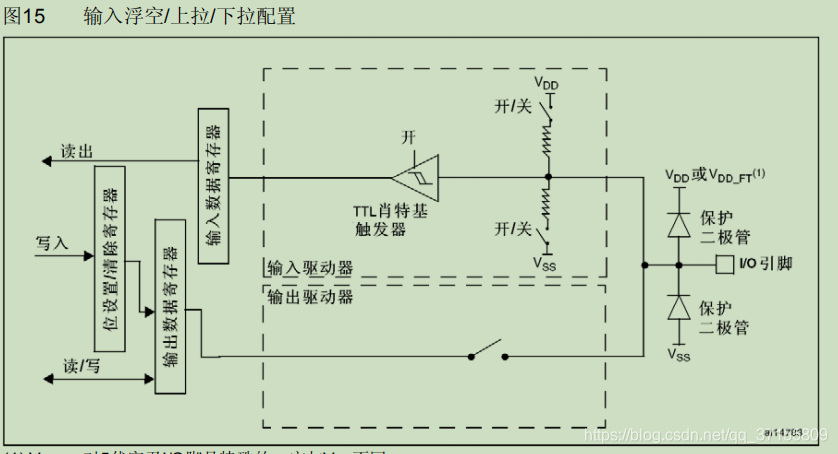

图为STM32f103-GPIO

IIC是两线式串口总线,分别为SCL线和SDA线,对主机而言SCL的IO口要实现输出高低电平的功能,SDA的IO口要实现输出高低电平和输入扫描的功能,众所周知,我们配置IIC都是使用开漏输出配置的,那是为什么???
**1.IIC电路存在上拉电阻.**我们得先明白什么是开漏输出,一句话,开漏输出如果不接上拉电阻是没有输出高电平的能力的,只有输出低电平的能力,然IIC电路存在上拉电阻,让配置开漏输出成为了可能.当不连接上拉电阻时,输出逻辑1,P-MOS未激活,输出电路开路,不能输出高电平;输出逻辑0,N-MOS激活,输出低电平.当连接上拉电阻时,输出逻辑1,P-MOS未激活,有上拉电压存在,输出高电平;输出逻辑0,N-MOS激活,输出低电平.

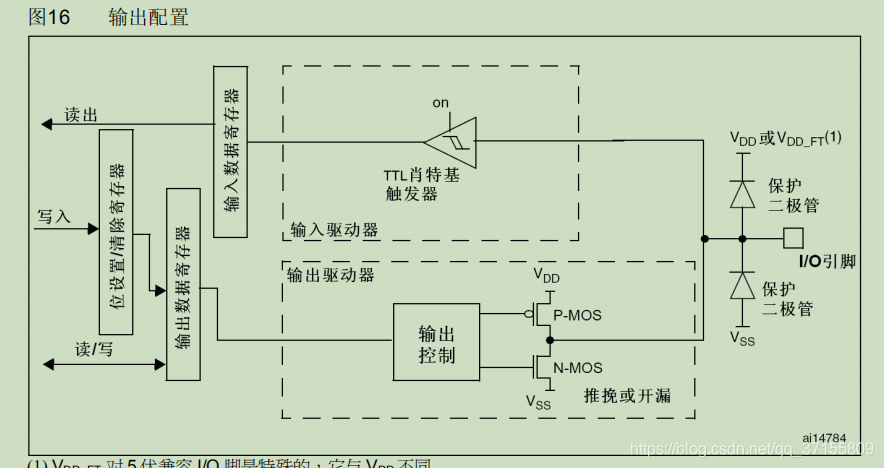

**2.根据上图两张图GPIO的输入输出配置,**当只有输出配置时,输入检测功能还是可以存在使用的.所以我们完全有理由给SCL和SDA都配置输出功能即可实现IIC,不用再给SCL和SDA单独进行输入配置.
3.配置方式
SCL线可以配置推挽输出,开漏输出(有上拉电压存在)都可,因为不用兼具输入扫描功能;
SDA线必须配置开漏输出,因为要兼具输入扫描功能,
如果是配置推挽输出,当要实现输入检测时,就会受到输出电路没有关闭的影响,因为之前的输出电平还是存在的,造成输入电路和输出电路的短接等现象.配置开漏输出的目的当需要输入检测时输出逻辑1,p-MOS未激活,使输出电路开路,不对输入电路产生影响.
