分页操作全解析：从「内存-＞显存」到「页表更新」（含页表更新的特殊地位）

案例

“兵马未到、案例先行”，先看看二者的区别吧！

🌰一句话案例：浏览器标签页的显存管理

• 常规分页：浏览器加载新图片时，系统分页进程将图片数据从内存 → 显存（传输），初始化显存（填充）。
• 例外分页：切换标签页时，渲染线程暂停，更新页表（新图片的虚拟地址 → 显存映射），刷新 TLB（确保 GPU 用新地址）。
• 结果：新标签页的图片正确显示，无地址冲突（避免旧标签页的地址干扰）。

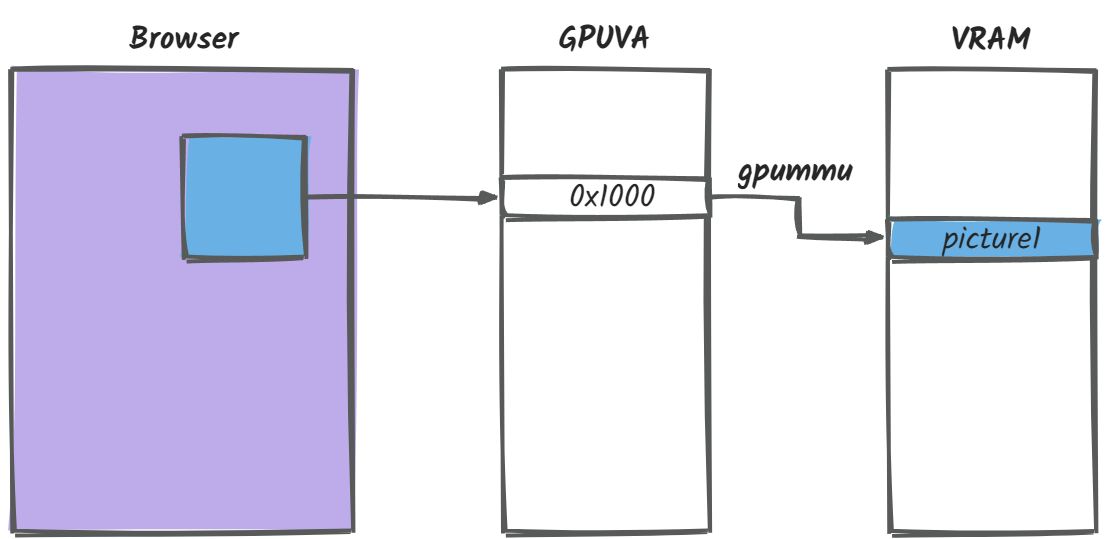

如图 1 所示，浏览器进程 通过 GPU 虚拟地址 映射到 ->GPU 物理显存中，完成数据读取

图 1 浏览器显示图片简单示意图

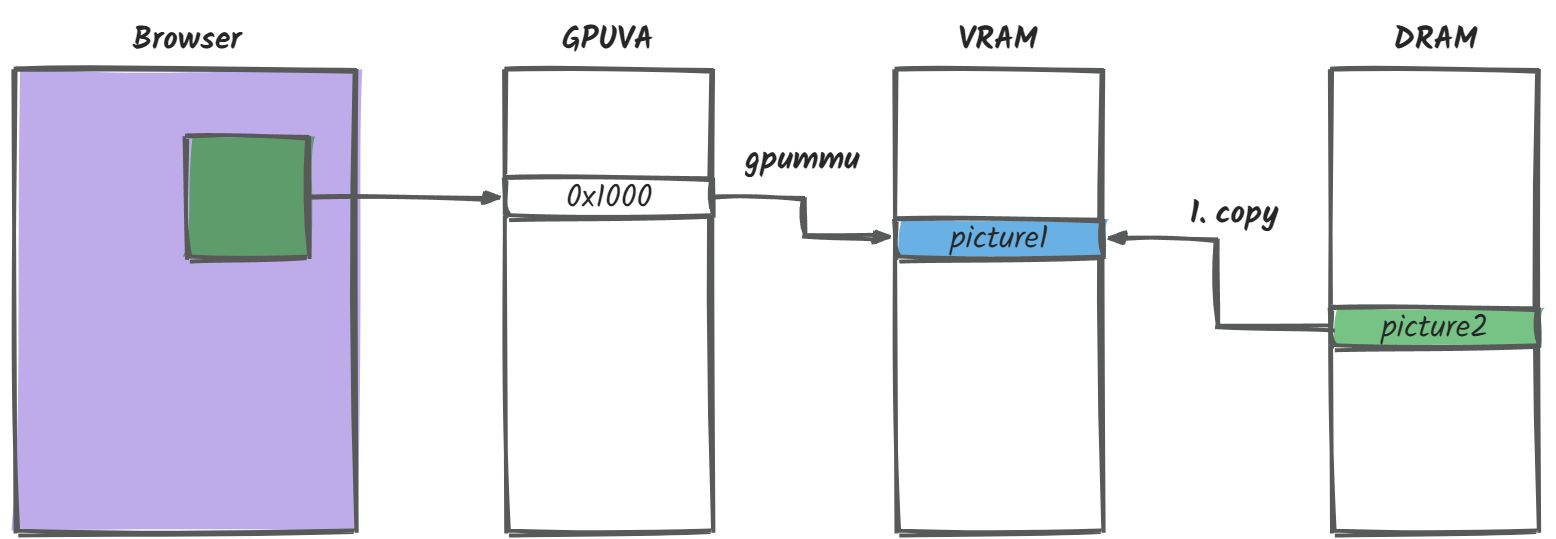

如图 2 所示，当浏览器需要显示新的图片，该图片位于内存中，则会触发** [ 内存->显存 ] 的分页操作**

• copy 操作： picture2 数据会覆盖 picture1；

图 2 浏览器显示图片简单示意图

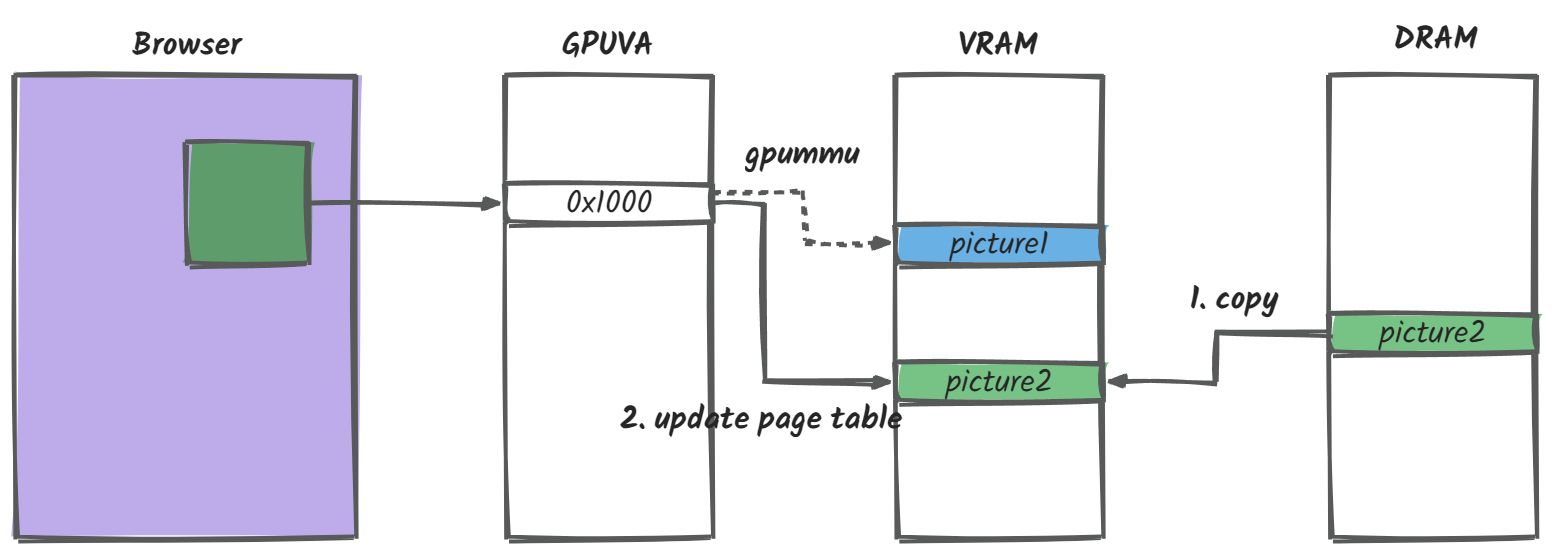

如图 3 所示，当需要读取 VARM 的另外一部分数据的时候，则会涉及** [ 页表更新 ] 的分页操作**

• copy 操作（可选）：如果需要的数据还在 DRAM 中，则需要先将它拷贝到 VRAM 的某块显存中。
• update page table：需要将 GPUVA 虚拟地址 重新映射到 VRAM 中的 picture2 上。

一、分页的本质：虚拟内存的「翻译官」

分页（Paging）是操作系统管理内存的核心机制，解决「程序虚拟地址 → 物理内存（含显存）」的映射问题。
核心目标：让程序以为自己拥有连续的大内存（虚拟地址空间），实际由系统动态分配物理内存（内存 / 显存），通过页表（地址翻译蓝图）实现映射。

二、分页包含的 5 大核心操作（含页表更新！）

根据微软文档和图形驱动原理，分页操作分为以下类别（附工厂流水线类比）：

操作类型	技术定义	工厂类比	是否属于分页操作？
1. 内存数据传输	系统内存 ↔ 显存的分配转移（如纹理加载到显存）	管理员搬运零件（仓库 ↔ 流水线）	✅ 核心操作
2. 填充模式（Pattern Fill）	初始化显存分配（如清空内存为 0，或填充测试图案）	工人给零件涂底色	✅ 辅助操作
3. 页表更新（Page Table Update）	修改虚拟地址 → 物理显存的映射关系（重点！）	修改流水线蓝图（零件位置）	✅ 核心操作（特殊场景）
4. 映射到孔径段（Aperture Map）	将显存暴露给 CPU 访问（通过 PCIe 总线的固定地址空间）	开放车间特定区域给仓库管理员	✅ 地址管理操作
5. 刷新 TLB（Translation Look-aside Buffer）	清除 GPU 的地址缓存，强制使用新页表（避免缓存旧映射）	通知工人忘记旧蓝图（用新地图）	✅ 配套操作

三、页表更新的「双重身份」：既是分页操作，又是「例外操作」

1. 属于分页操作的原因：
   页表是分页机制的核心数据结构，更新页表是「修改虚拟地址映射」的直接行为，符合分页的定义（如进程切换时的页表更新）。
2. 例外之处：执行上下文不同：
   • 常规分页操作（如数据传输）：由系统分页进程异步执行（后台办公室处理，不阻塞流水线）。
   • 页表更新（UpdateGpuVirtualAddress）：由渲染线程的伴随上下文同步执行（必须暂停流水线，当面改蓝图）。
3. 类比：
   • 常规分页：仓库管理员悄悄搬运零件（不影响流水线）。
   • 页表更新：工程师必须进入车间，等流水线暂停后修改每台机器的蓝图（同步操作）。

四、分页操作的完整流程案例：游戏加载新场景

1. 步骤 1：数据传输（分页进程）
   • 场景资源（纹理、模型）从硬盘 → 系统内存 → 显存（Transfer allocation）。
   • 类比：零件从仓库 → 暂存区 → 流水线工位。
2. 步骤 2：填充模式（分页进程）
   • 初始化显存分配（如清除旧数据，填充默认值）。
   • 类比：工人清洁工位，准备新零件。
3. 步骤 3：页表更新（同步伴随上下文）
   • 渲染线程暂停流水线，更新虚拟地址 → 新显存的映射（UpdateGpuVirtualAddress）。
   • 类比：暂停流水线，工程师修改每台机器的蓝图（新零件位置）。
4. 步骤 4：映射孔径段（分页进程）
   • CPU 通过固定地址访问显存（如读取渲染结果）。
   • 类比：开放流水线出口，让仓库管理员取货。
5. 步骤 5：刷新 TLB（伴随上下文）
   • GPU 丢弃旧地址缓存，强制使用新页表。
   • 类比：通知所有工人：“旧蓝图作废，现在用新地图！”

五、为什么页表更新必须被纳入分页操作？

1. 分页的核心使命：维护虚拟地址映射的正确性。
   • 没有页表，虚拟内存就失去意义（无法翻译地址）。
2. 显存的特殊性：
   • GPU 流水线并行度高，地址映射错误会直接导致渲染失败（花屏、崩溃）。
   • 页表更新必须与渲染同步（常规分页的异步操作无法满足实时性）。

六、总结

分页操作的「常规」VS「例外」

分类	操作内容	执行者	同步性	关键作用
常规分页	数据传输、填充、孔径映射、TLB 刷新	系统分页进程（异步）	无需同步	内存搬运与基础管理
例外分页	页表更新（核心！）	渲染伴随上下文（同步）	严格同步渲染	确保地址映射与渲染原子性

最终答案：分页包含哪些操作？更新页表算不算？

1. 分页操作全集：
   🔹 数据传输（系统内存 ↔ 显存）
   🔹 显存初始化（填充模式）
   🔹 页表更新（虚拟地址 → 显存映射修改）
   🔹 孔径段映射（CPU 访问显存）
   🔹 TLB 刷新（清除地址缓存）
2. 更新页表的地位：
   ✅ 属于分页操作，且是核心操作（没有页表，虚拟地址无法翻译）。
   ⚠️ 特殊之处：通过同步伴随上下文执行（其他分页操作异步），确保与渲染严格同步。

开发者注意：分页操作的性能优化

• 减少同步页表更新：批量处理显存分配（如一次加载多个纹理的页表），避免频繁触发 UpdateGpuVirtualAddress。
• 利用异步操作：数据传输、填充等常规分页操作可在后台并行执行（不阻塞渲染）。
• 监控 TLB 刷新频率：过高的刷新会导致 GPU 流水线停顿（类似工厂频繁改蓝图，工人反复停工），需平衡地址更新与性能。

理解分页操作的本质（尤其是页表更新的特殊性），能让开发者更精准地优化内存管理，避免 “异步更新导致的渲染错误”，同时利用系统分页进程的高效性提升整体性能。这对图形密集型应用（游戏、CAD、VR）尤为关键 —— 每一次地址映射的正确性，都决定了最终画面的质量与稳定性。
