无人机 模拟图传

随着无人机技术的不断更新与发展,图传系统不断进步,在现有的图传系统中常见的图传有数字图传、模拟图传。模拟图传有着低延迟、模块体积小的特点。5.G频段是消费级开放频段,5.8G模拟图传应用在FPV无人机竞速赛、无线数字车载、无线影音传输等一些特定的场合中。本文将介绍5.8G模拟图传、发射模块配合无人机使用的安装调试过程和应用效果。

5.8G模拟图传
5.8G频段
目前该频段是民用无人机领域使用最广泛的无线传输频段。其中有着体积轻盈、低热量、距离远以及价格底的优势,频道最大可释放出32个可选,至今仍是无人机DIY玩家用户的首选。
在工信部信号限制中,5.8G频段是消费级开放频段,无论是否经过许可,都可使用5.8G频段信号。在画质上,5.8G视频传输能够释放出64位模拟色彩度输出,缺点就是由于波长问题导致该信号穿透力极差、易受外界因素干扰且实际功率基本上不超过2瓦。

模拟图传
模拟信号是指在一段连续的时间间隔内,它所代表信息的特征量在任意瞬间呈现为任意数值的信号。它的表现为连续的信号,比如:温度的变化、连绵的山峰。缺点就是抗干扰能力差、保密性差。
模拟图传设备采用的是模拟信号,图传的发射端和接收端在同一频段工作,可以实现多个接收端接收视频信号、接收画面。

实际调试过程及应用效果
设备的选取

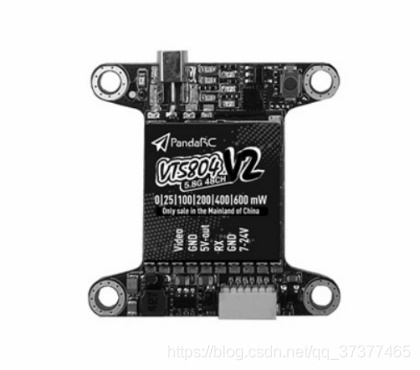

下面将介绍一款穿越机上的图传发射模块。使用的图传模块的型号为VT5804M V2,如下图所示。
在这里插入图片描述

该款图传模块,输出功率稳
