DDR3协议（一）概述、信号及状态跳转

DDR基础概述

• 定义：全称Double Data Rate SDRAM，从原有的SDRAM基础上改进。存储原理同SDRAM，需要行地址、列地址选通进行充放电。

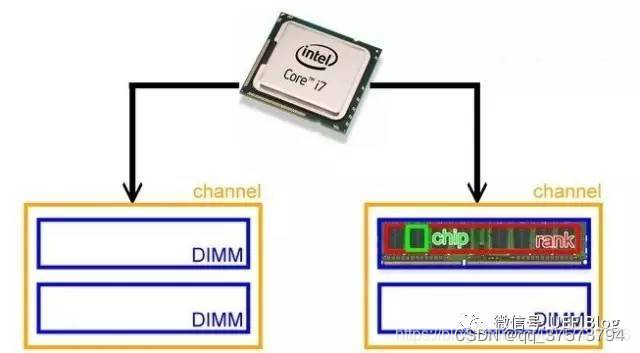

• 层次：Channel -> DIMM -> Rank -> Chip -> Bank -> Column/Row

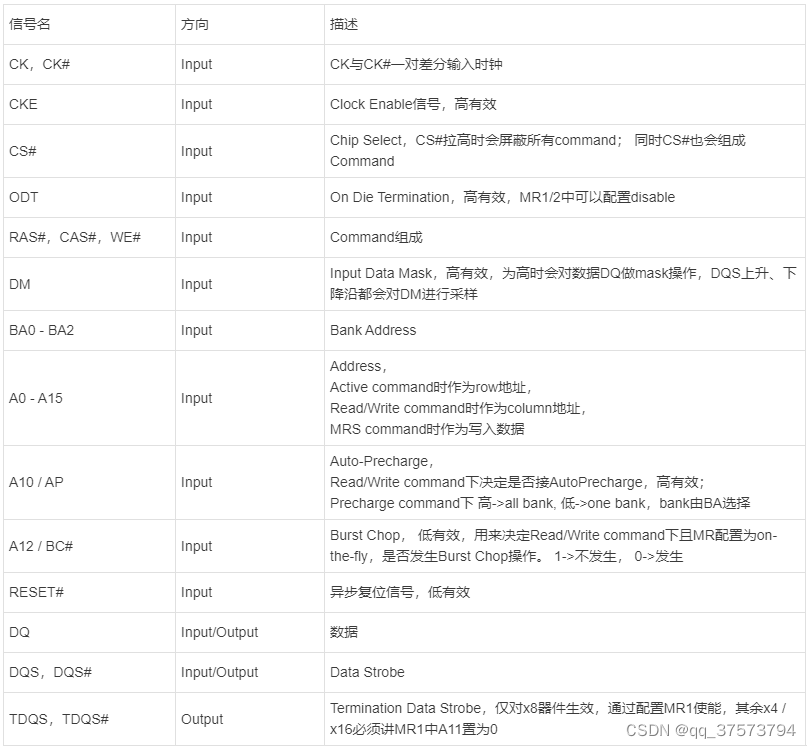

DDR3信号列表

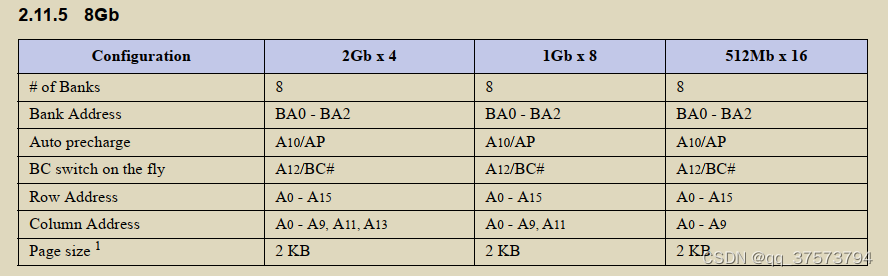

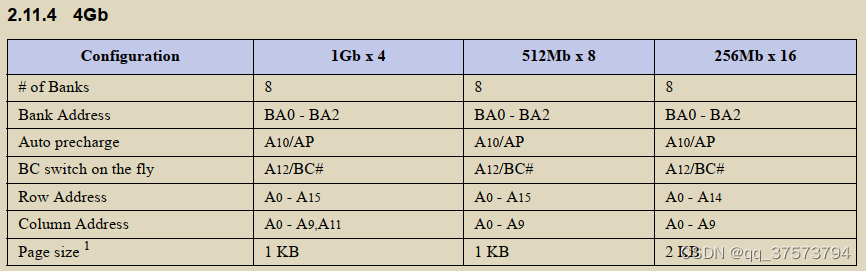

DDR3各类器件的地址mapping

page size计算， 2*column_bit * (Xn) / 8

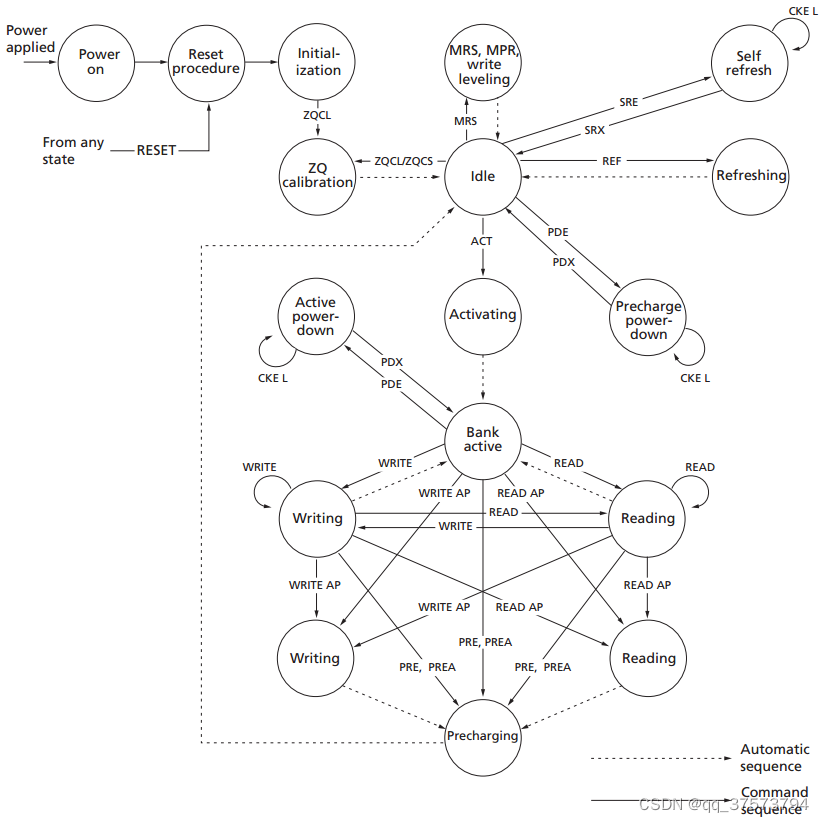

简化状态图

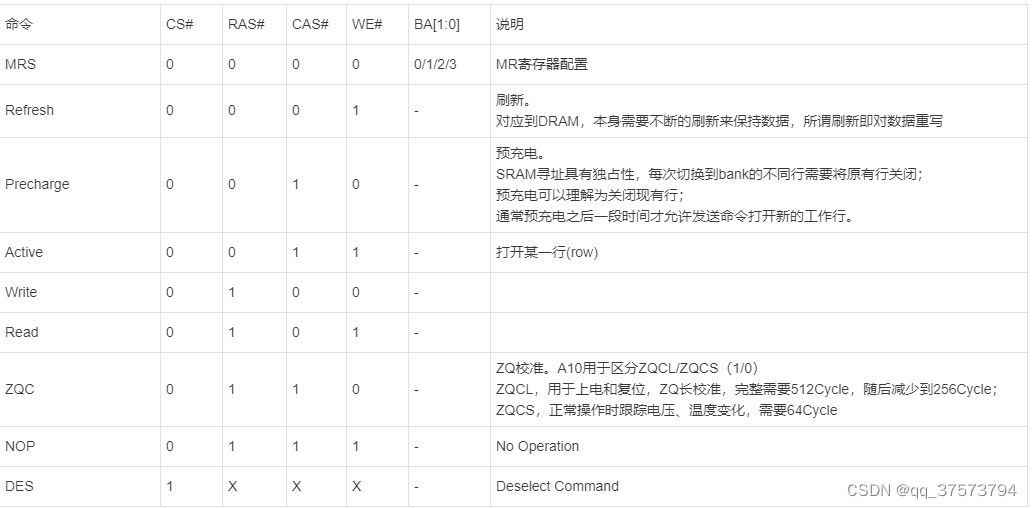

上面的状态图可以进行操作的拆解，在拆解各个操作前，先熟悉下每条命令的作用。

状态图操作拆解如下：

1. 启动
   上电->复位->初始化->长校准（ZQCL）-> IDLE
2. 读命令
   IDLE ->Activating -> Bank Active -> 读数据（一次或多次）-> 预充电 -> IDLE
3. 写命令
   IDLE -> Activating -> Bank Active ->写数据（一次或多次） -> 预充电 -> IDLE
4. 刷新
   IDLE -> Refreshing -> IDLE
5. 自刷新
   IDLE -> Auto Refreshing -> IDLE
6. 自动定期校准
   IDLE -> ZQ Calibration -> IDLE
7. Leveling
   IDLE -> MRS/MPR/Write Leveling -> IDLE
8. Power Down进入和退出
   后续内容中进行描述
