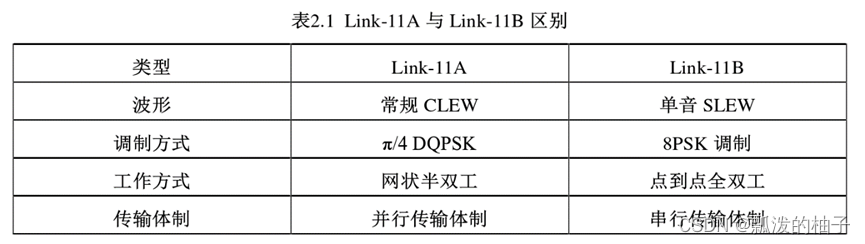

     LINK11工作在HF短波波段（1.5 MHz -30MHz）和UHF超短波波段（225 MHz -400 MHz）2个频段。HF频段为了实现超视距通信，作用距离为300海里；UHF频段为视距通信，作用距离为25海里的舰对舰和150海里的舰对空。它工作在HF、UHF频段，数据速率分别为1364bps(HF)或2250bps(UHF)，工作方式为半双工。LINK11有2种波形，16音11A和单音11B两种工作波形。两种波形的区别如下：

在这里插入图片描述

工作模式

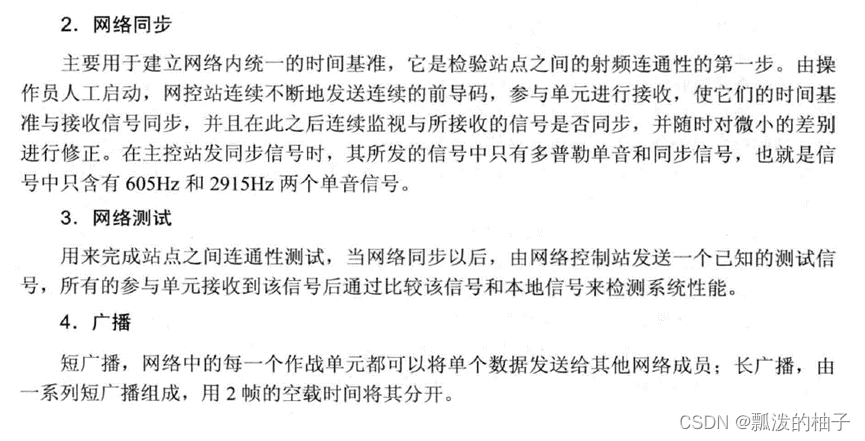

LINK11 轮询呼叫、广播是其主要工作模式，此外还有网络同步、网络测试等工作模式。下面以轮询呼叫模式为主，进行介绍。

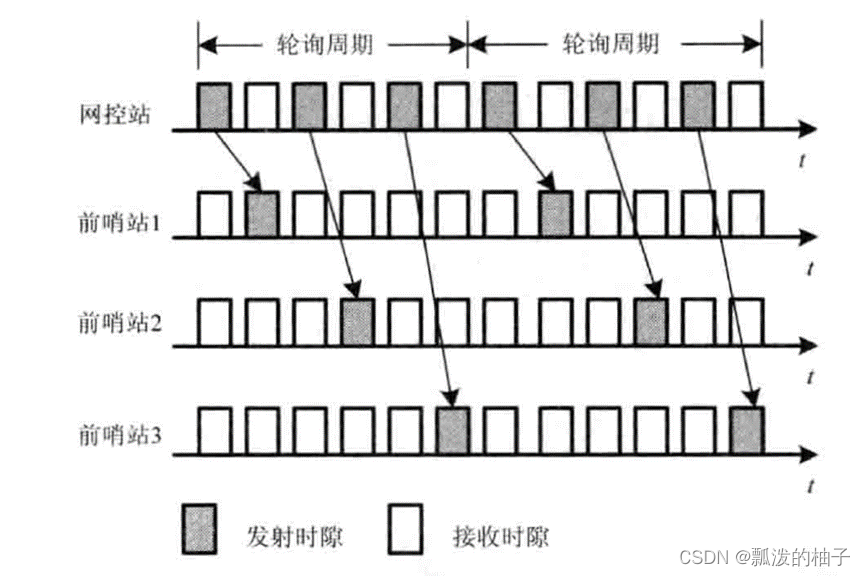

轮询工作时序示意图
在这里插入图片描述

报文

在这里插入图片描述

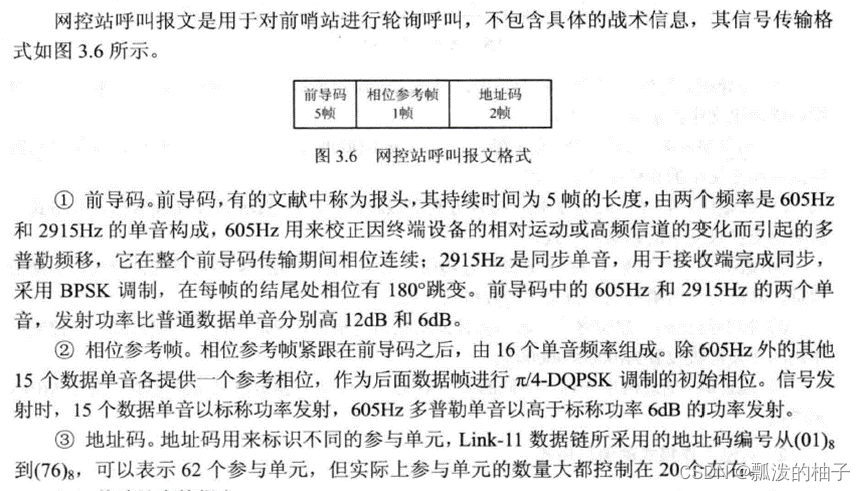

网控站呼叫报文

在这里插入图片描述

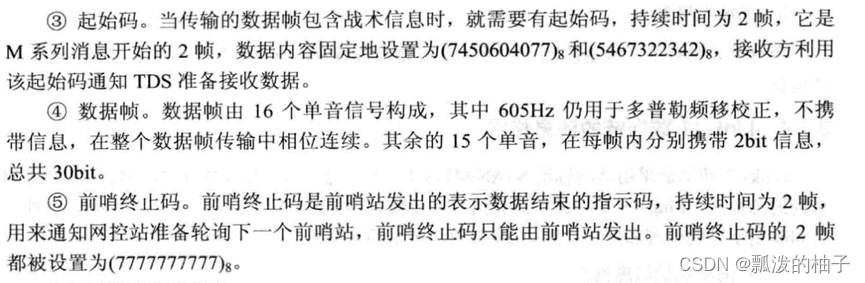

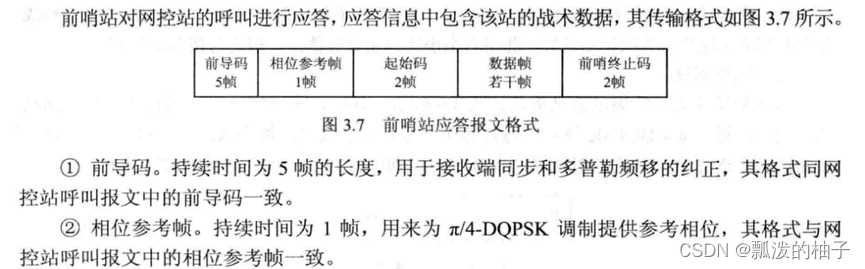

前哨站应答报文

在这里插入图片描述
