基于GNU Radio 无线电平台实现各种常规通信信号的模拟，可以结合ad9361、USRP、HackRFone等SDR平台实现发射和接收实验

一、GNU Radio 介绍

GNU Radio是一个用来帮助无线通信开发者设计、搭建和实现无线通信系统的框架和工具。GNU Radio具有高度模块化、基于流程图的特点，针对复杂的信号处理应用场景，提供了丰富全面的处理模块。

个人理解就是GNU Radio软件无线电开发平台和大家熟悉的MATLAB中的simulink相似，也是通过模块搭建信号流图，可以分析信号的波形图、频谱图、星座图、瀑布图等，当然搭建好信号仿真模拟流程图之后（.GRC 文件），可以结合软件无电线硬件平台进行发射和接收测试。此外，对于平台没有的一些模块，开发者也可以采用C++或者Python等语言自己编写模块，预留出接口和通用模块一块使用。

二、AM 信号

调制原理：调制的原理使用基带信号（频率比较低，不适合信道传输，需要天线尺寸大）去控制高频载波的参数，利用这些参数的变化来传递信息。正弦载波信号的参数主要有幅度、频率和相位。相对于就衍生除了控制幅度的信号（AM、DSB、SSB、ASK）、控制频率的信号（FM、FSK） ，控制相位的信号（PM、PSK），还有联合控制多个参数的（QAM）等。

AM信号：首先是模拟信号，利用基带信号控制载波的幅度，利用幅度的变化来传递信息。根据基带信号的不同：可以分为单音AM调制、多音AM调制和话音AM调制。特点：实现简单、最早使用，但是功率利用率低，利用幅度变化传递信息容易受到噪声的干扰。

公式：

1.单音AM信号

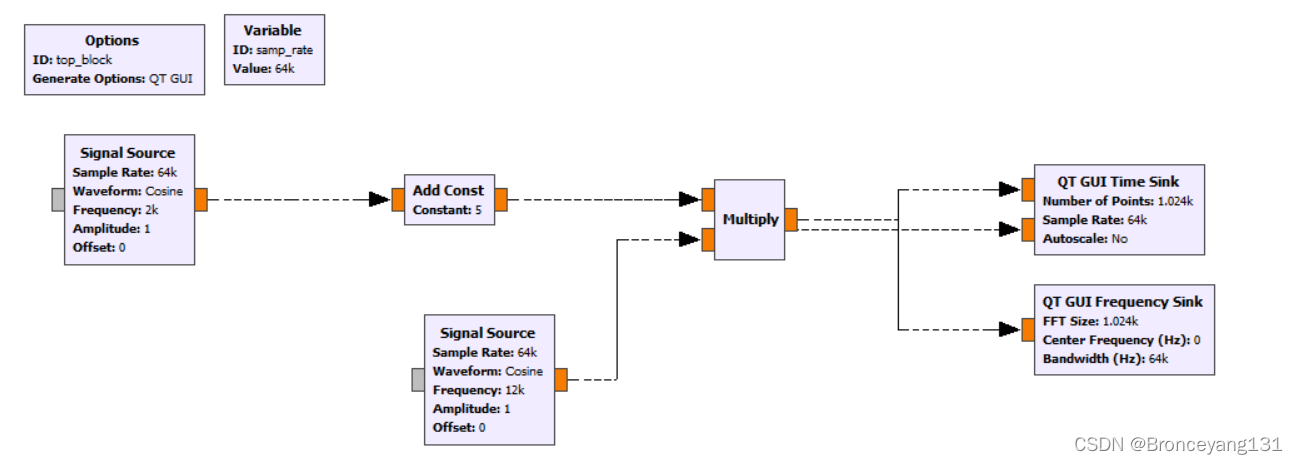

搭建的GRC流程图：

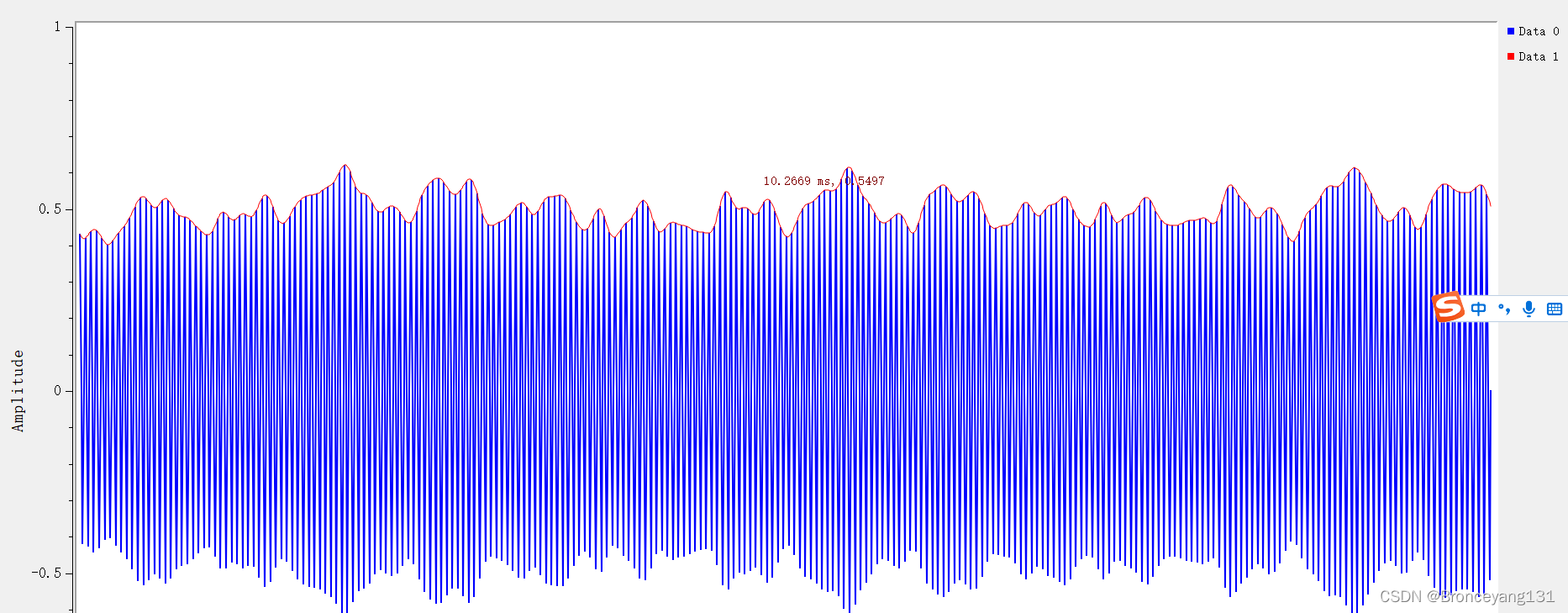

 波形图：

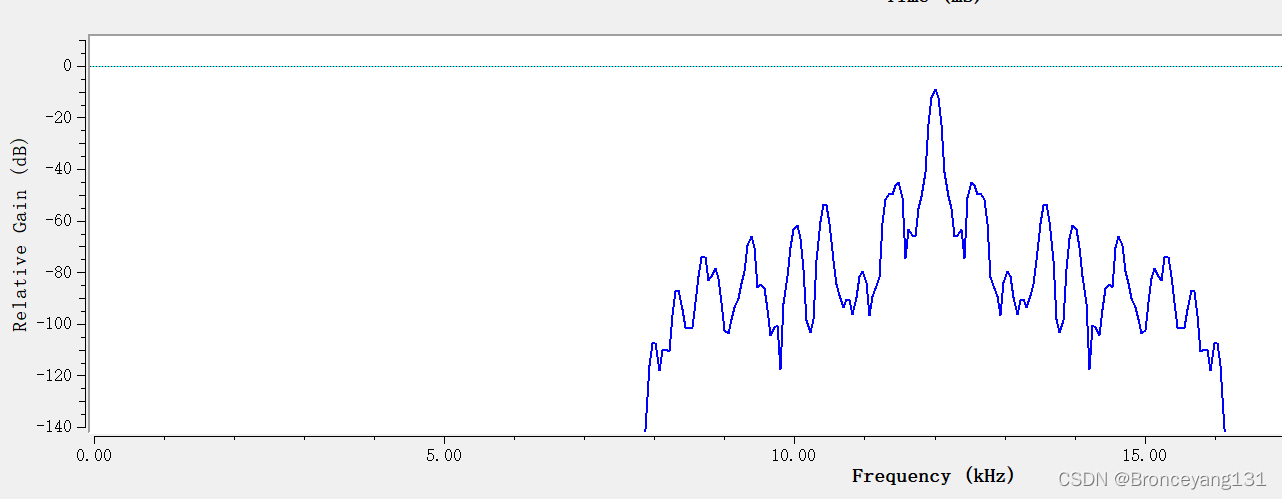

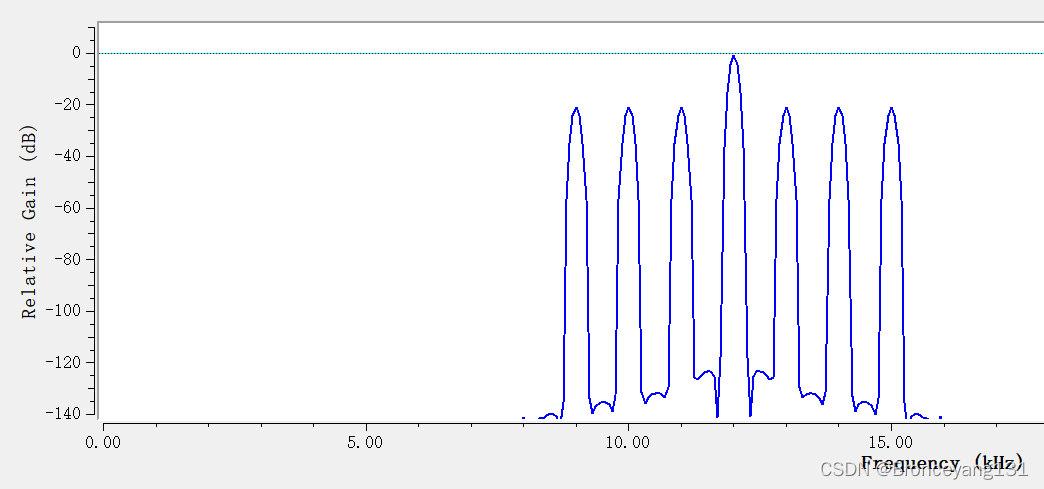

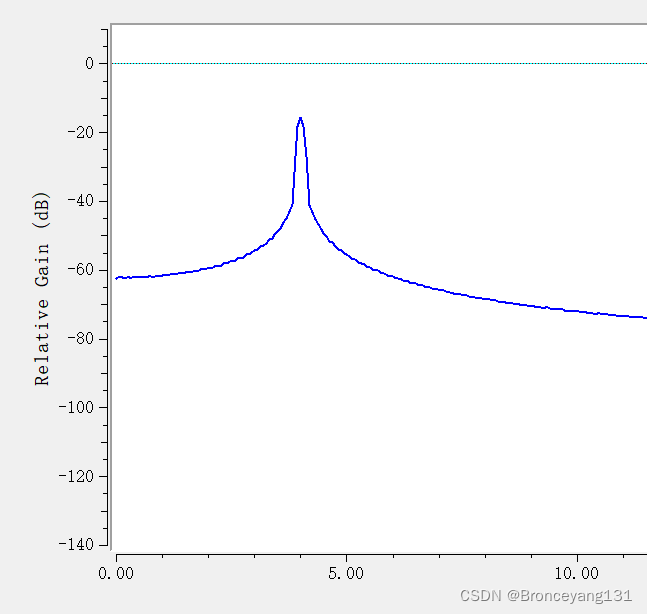

频谱图：

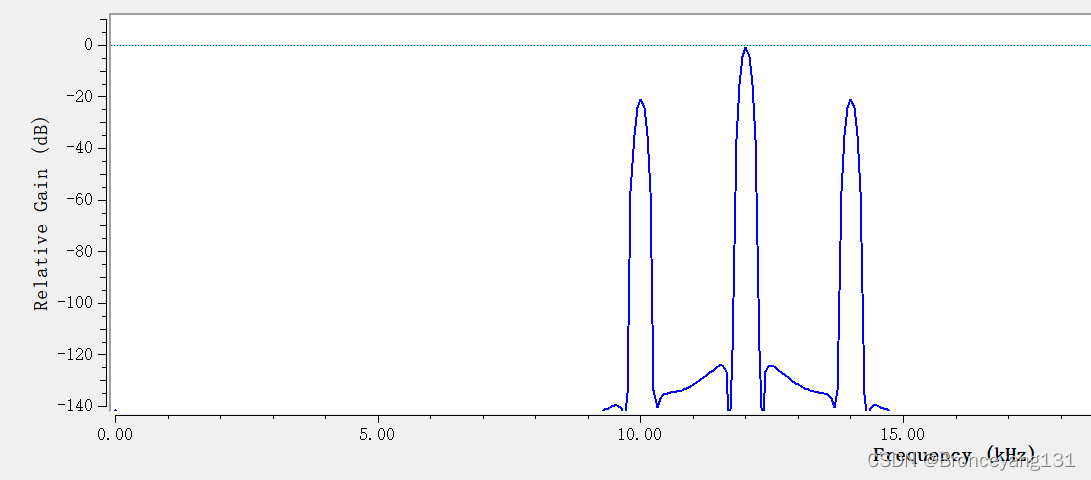

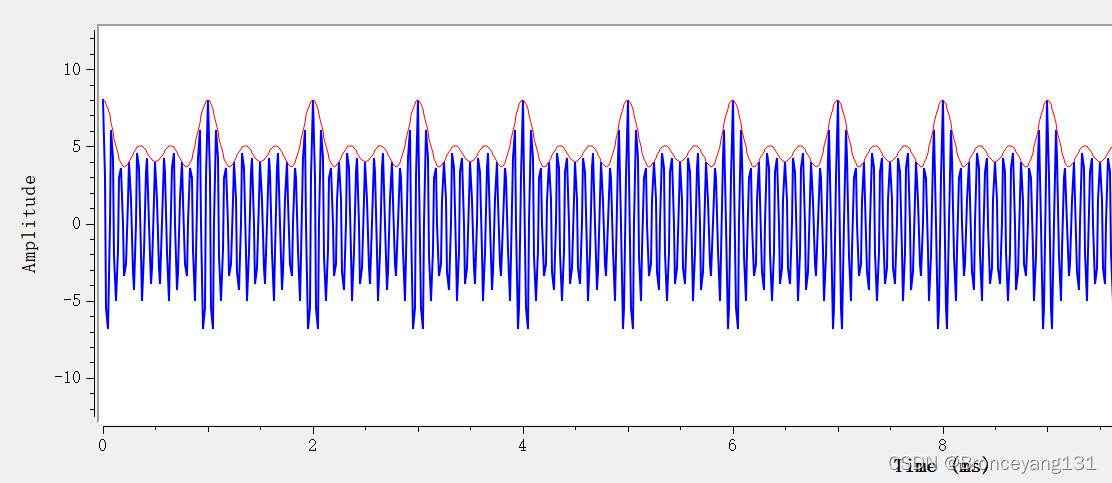

 2.多音AM信号：

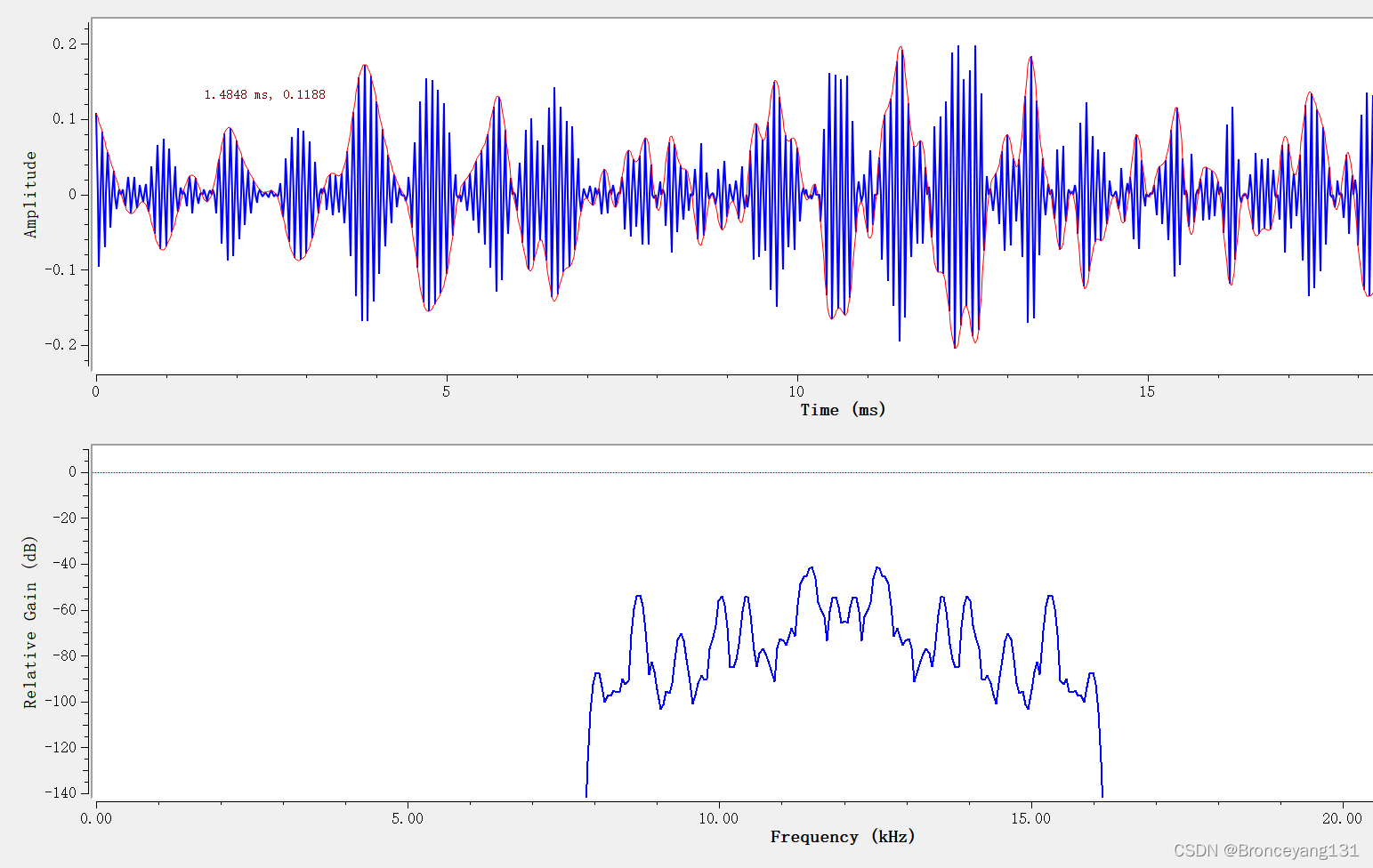

 3. 话音AM 信号：

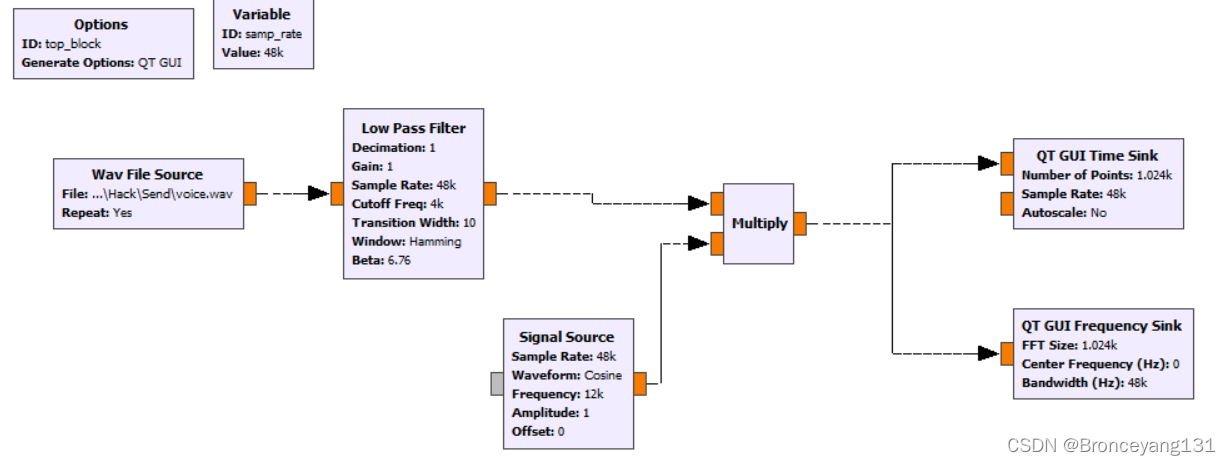

采用低通滤波器截取了一段话音信号。

 三、DSB信号

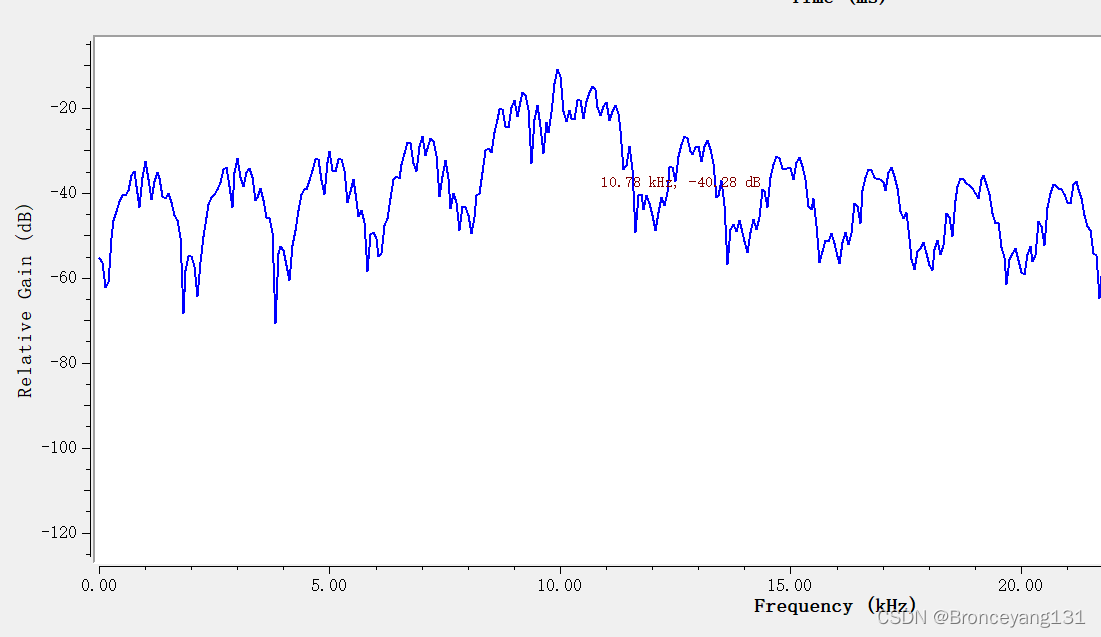

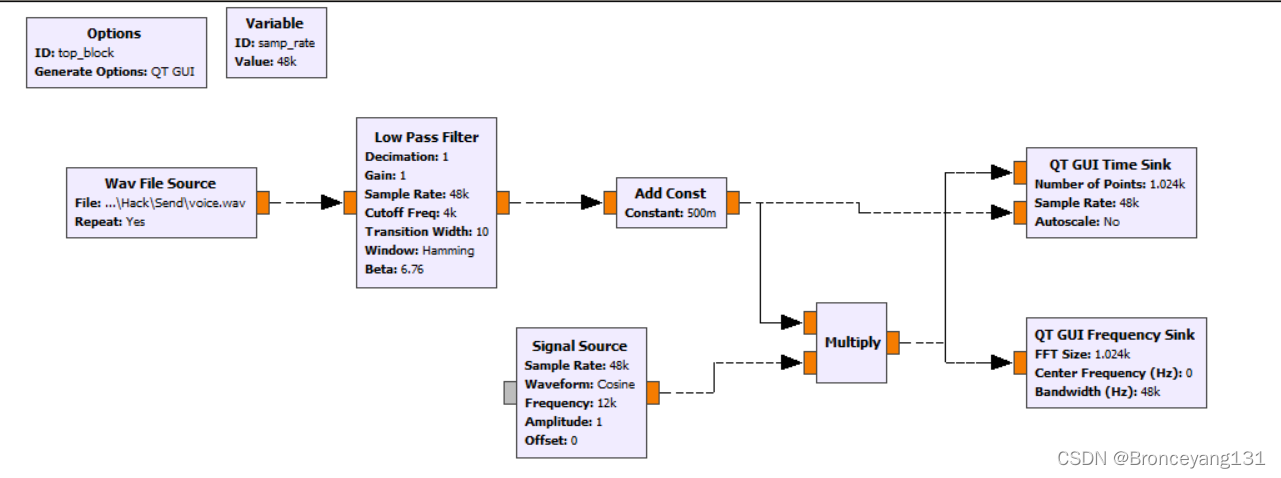

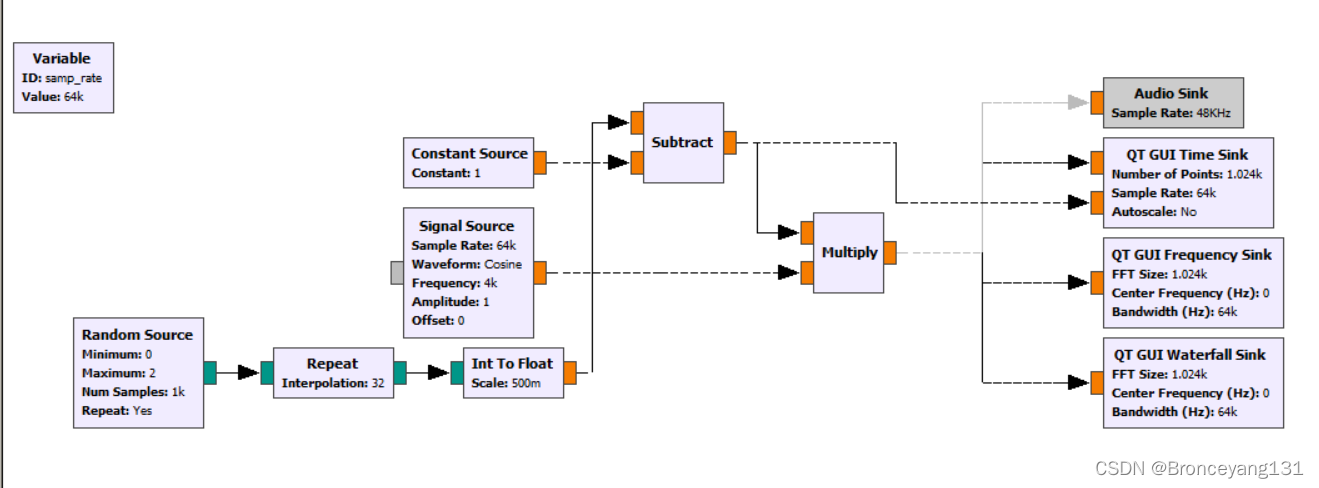

在AM 调制中，载波信号占用大量能量，但是不传递信息，为了提高功率利用率，就有了新的调制方式，抑制掉载波的振幅调制方式（DSB）.直接看话音信号流图，相比am信号，就是去除了常数。

四、SSB信号

DSB信号两个边带信号传递信息完全一样，为了提高信道带宽的利用率，传递一个边带信号就能实现信息的传递了，所以可以滤除一个边带信号再进行传输。SSB 话音信号为例：

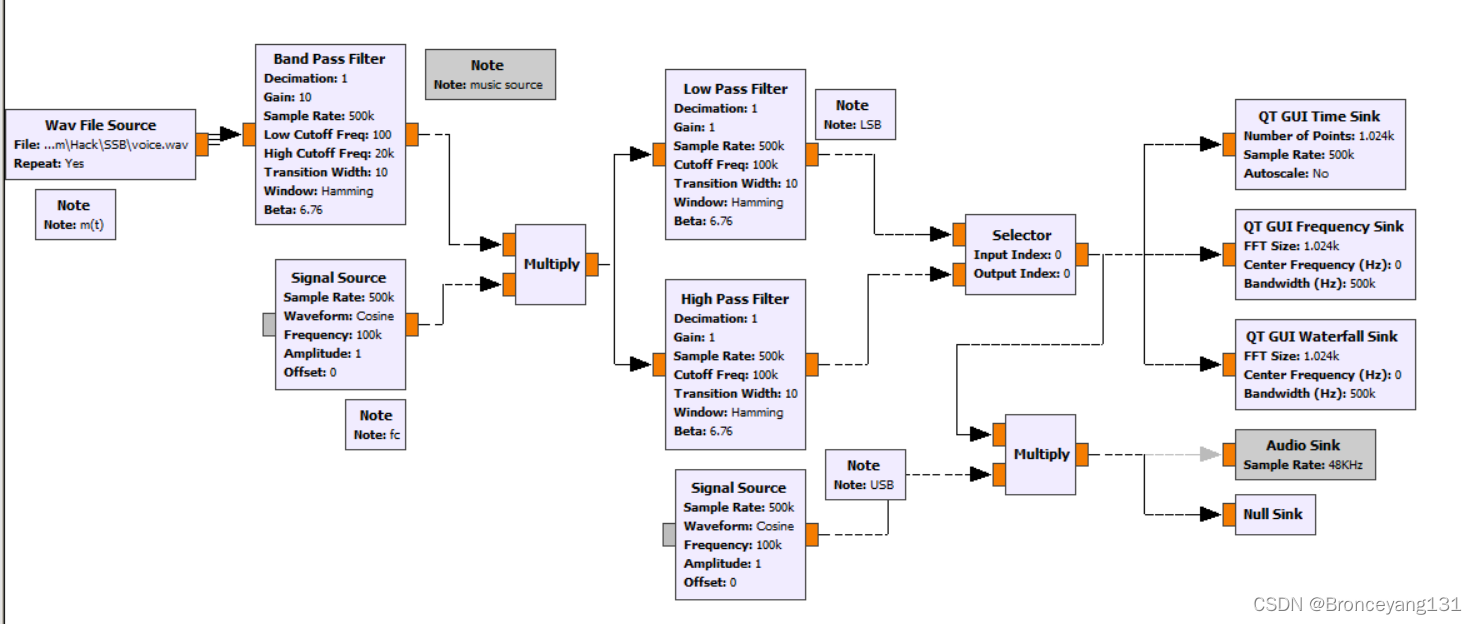

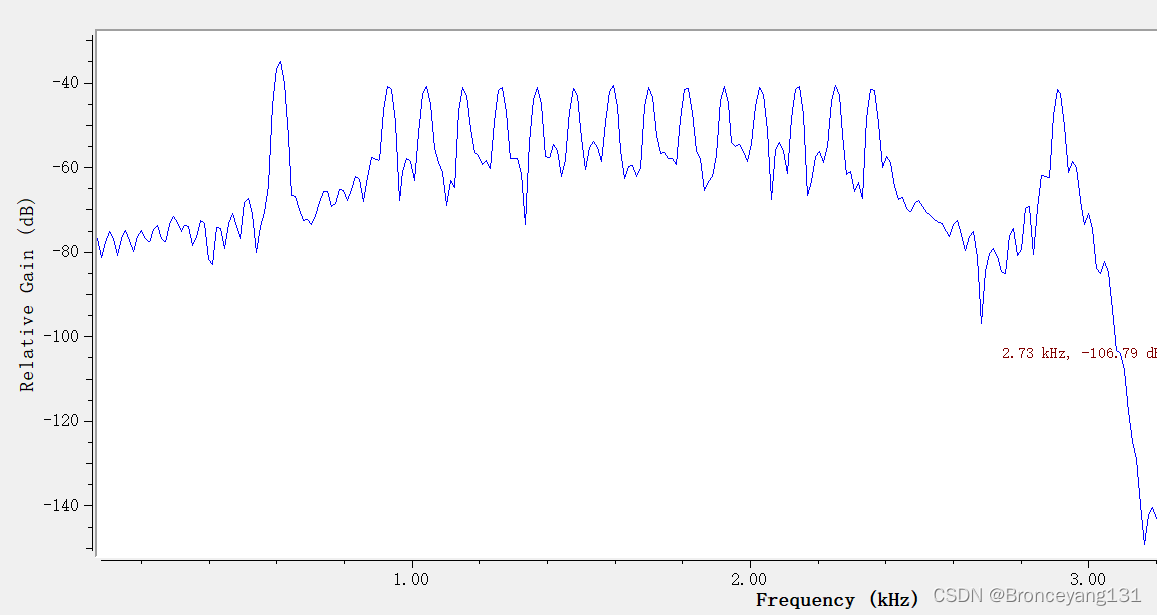

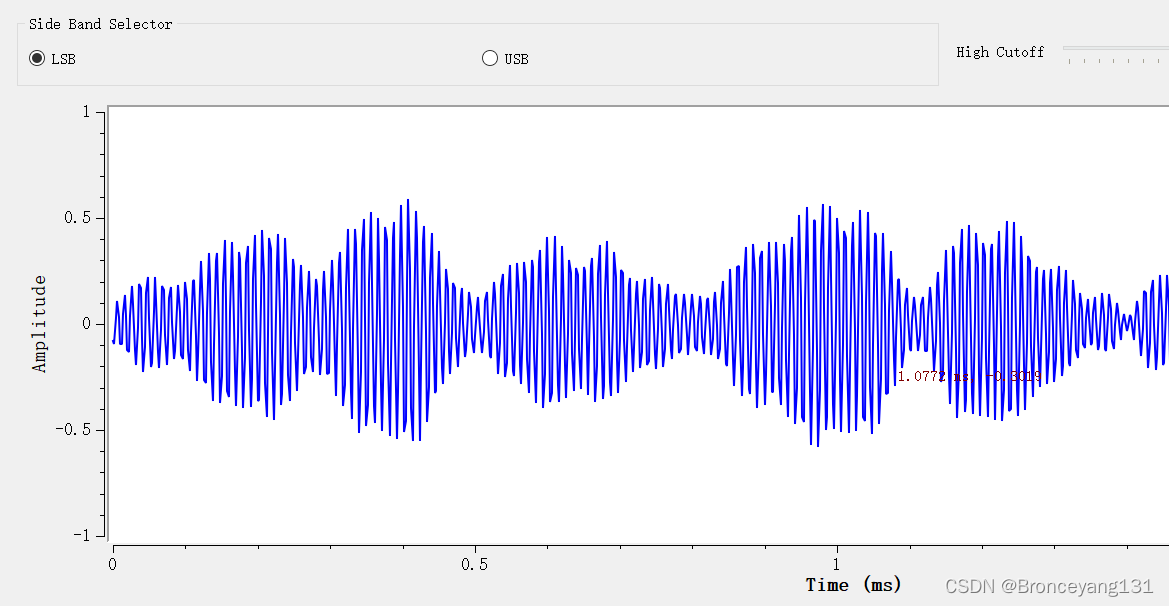

 观察下边带为例：

 五、FM 信号

控制幅度调制的方式产生的信号，波形幅度容易受到噪声的干扰而失真。先比于幅度，频率的抗噪声性能更好，可以通过控制频率的方式来传递信息。

推荐一篇博客，介绍FM调制解调很清楚：

数字信号处理基础----FM的调制与解调(1)_black_pigeon博客-CSDN博客_fm解调



波形特征表现为已调信号的频率随着调制信号的变化而变化，调制信号幅度大时，频偏大，频点大对应已调信号的频率大，所以频率大表现为比较密集，反之幅度小，对应波形稀疏，但是幅度是不变的。简单概括波形就是疏密程度缓慢变化的等幅波。

 六 、ASK信号

数字调制：利用数字基带信号控制载波信号的幅度、频率和相位。

ASK信号：利用幅度的变化来传递信息。实现方法：模拟相乘法和开关控制法。以模拟相乘法为例：

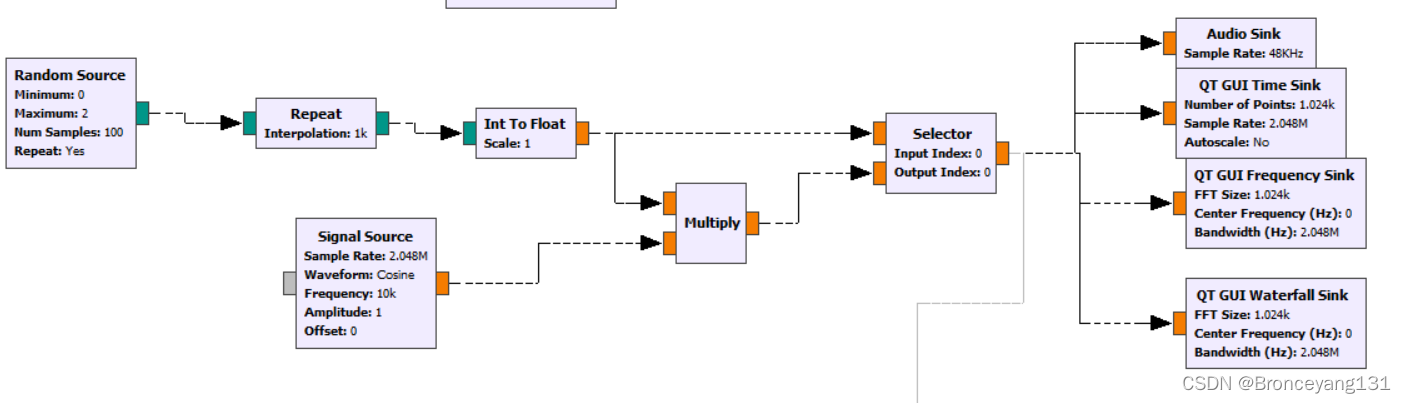

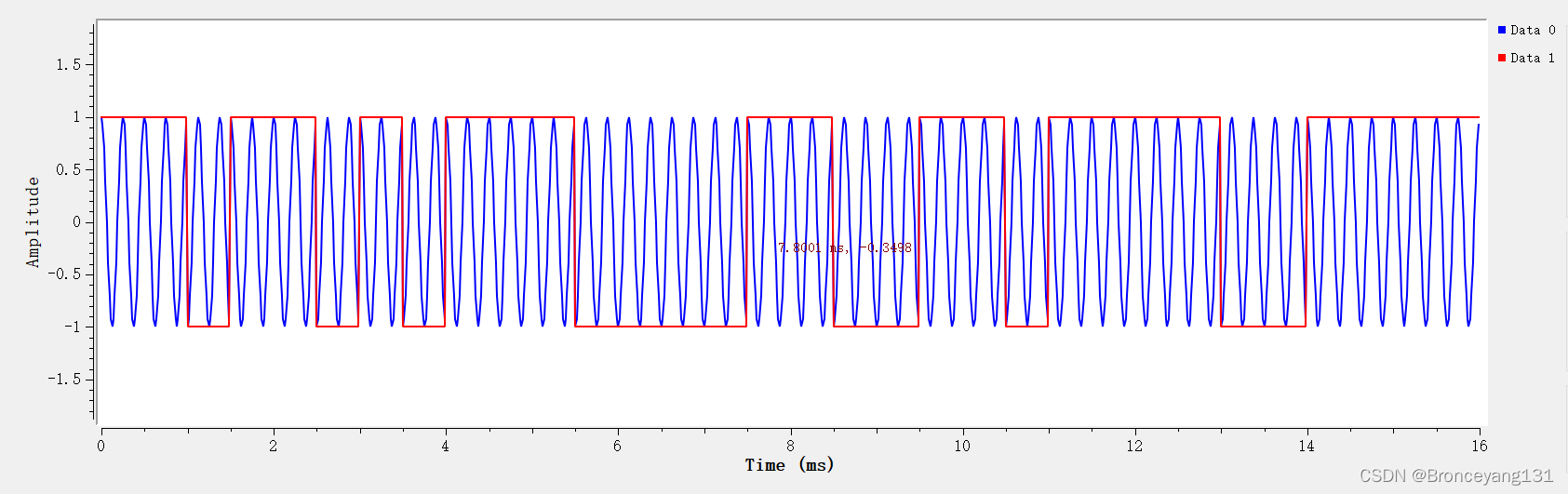

波形：

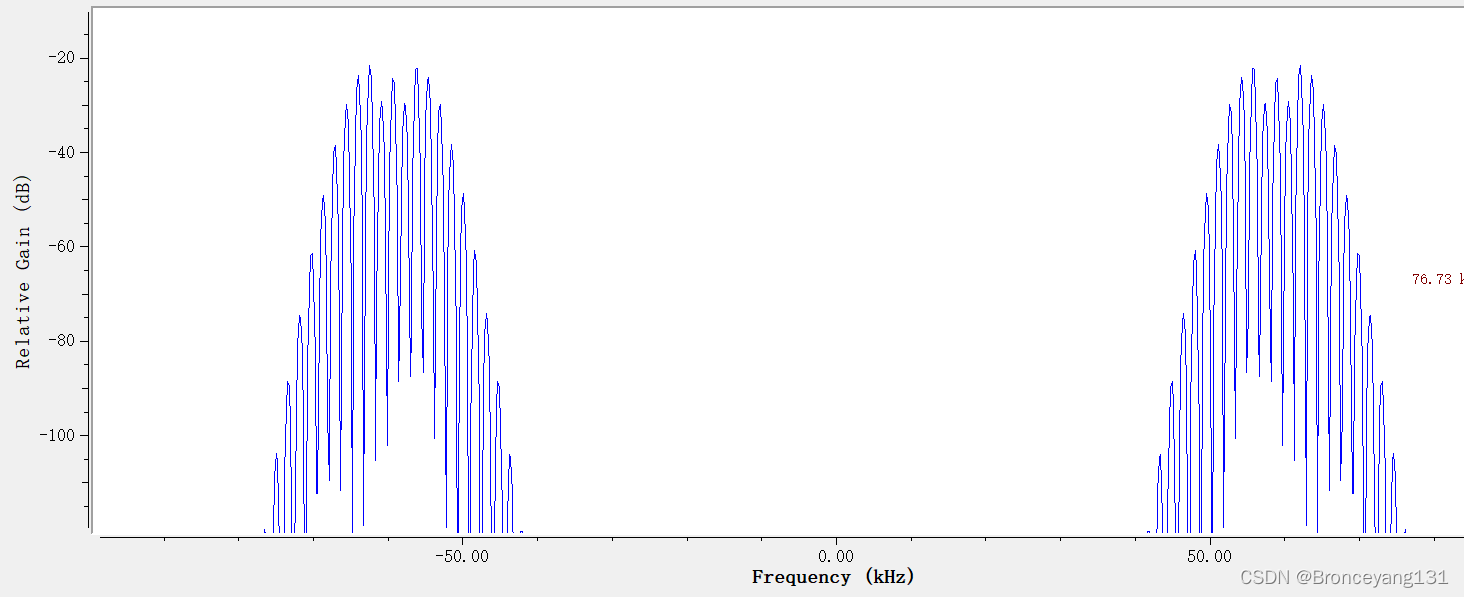

 频谱：

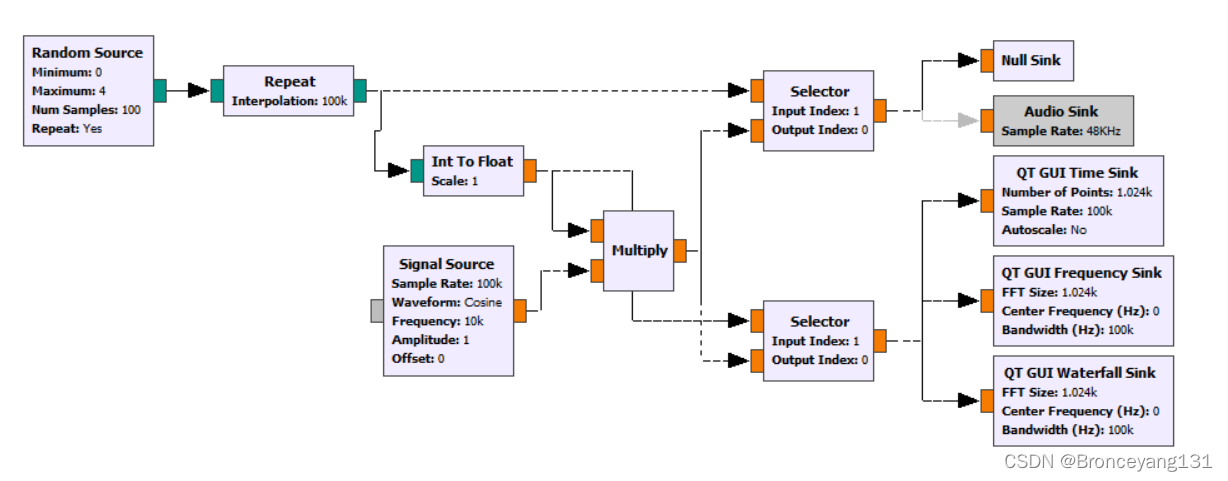

MASK信号：4ASK信号为例。

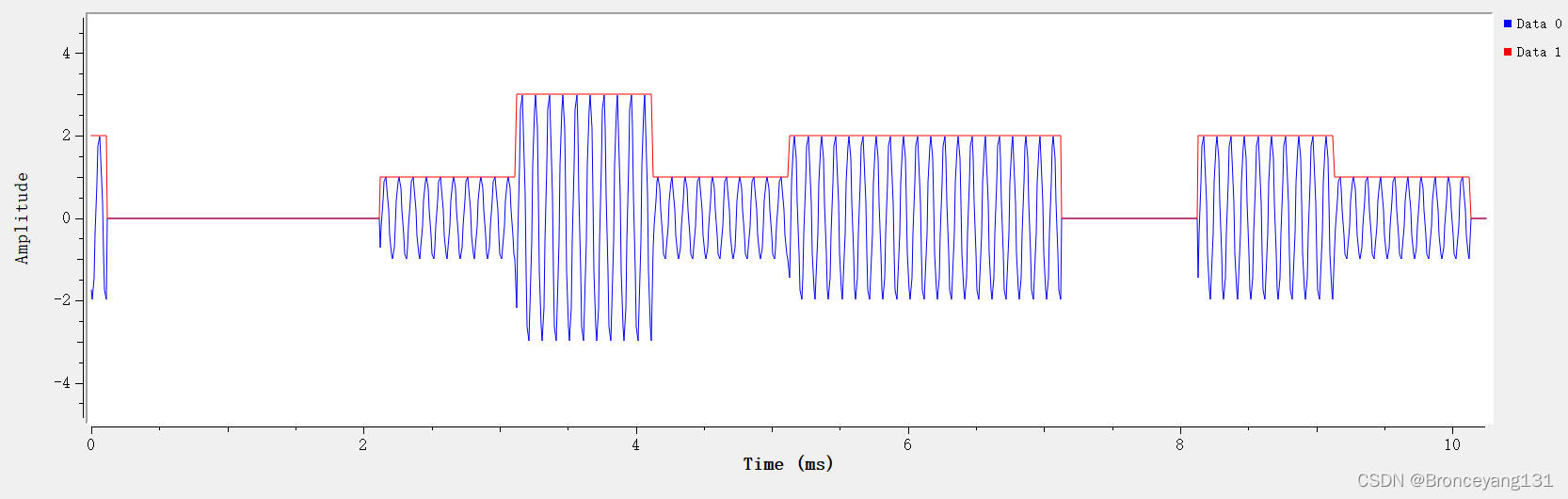

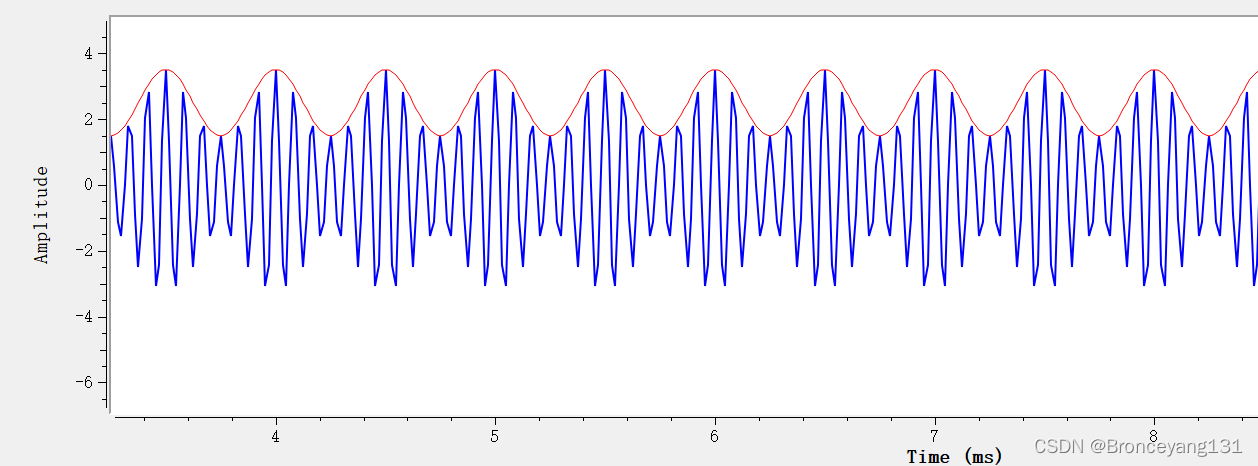

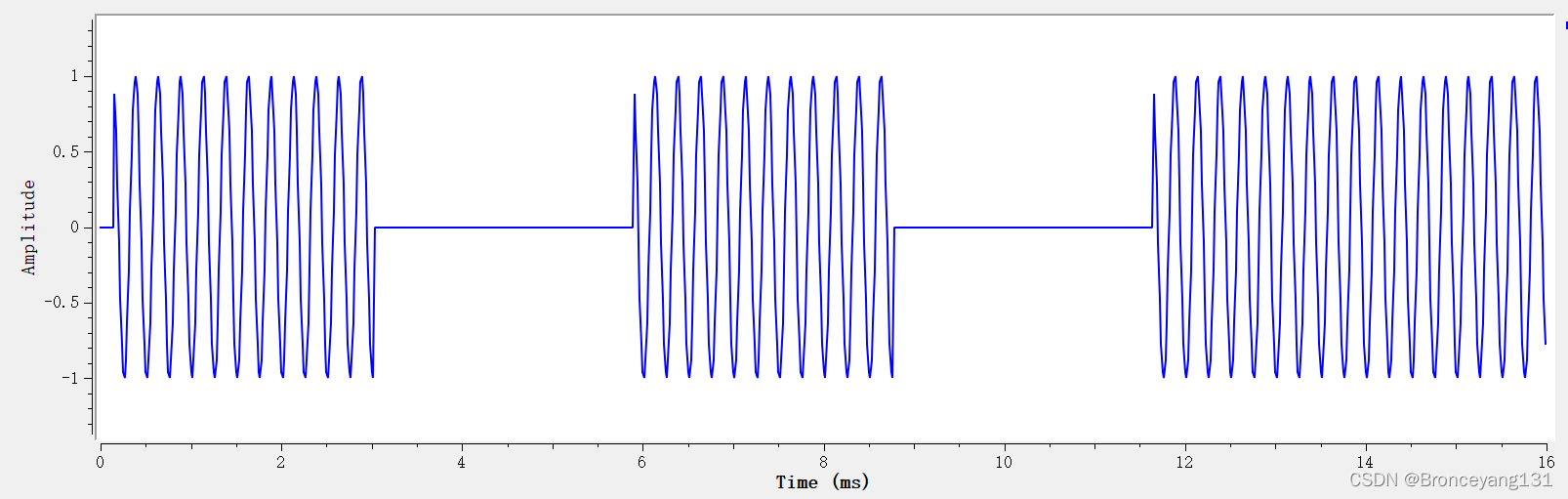

4ASK信号的波形：



七、FSK信号

调制原理：数字基带信号控制载波信号的频率，利用频率的变化来传递数字信息。

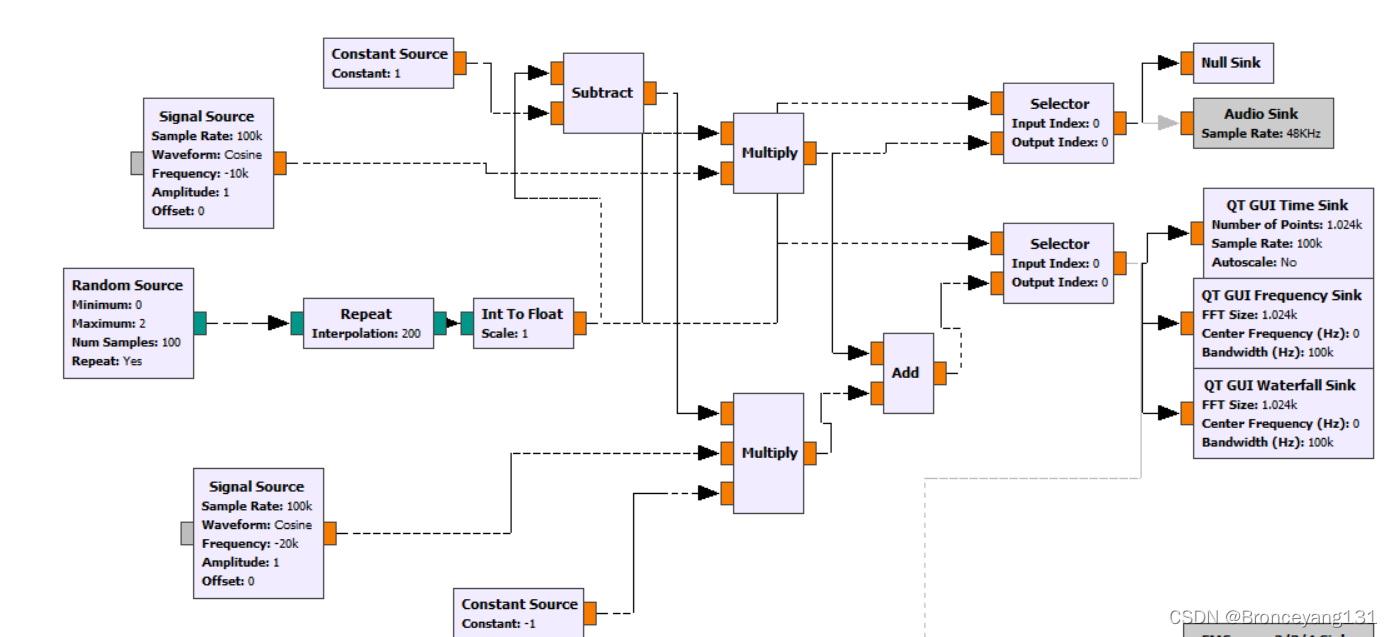

原理图、波形和频谱如下所示：

八、PSK信号

调制原理：控制载波信号的相位，利用相位的变化传递信息。

九、QAM信号

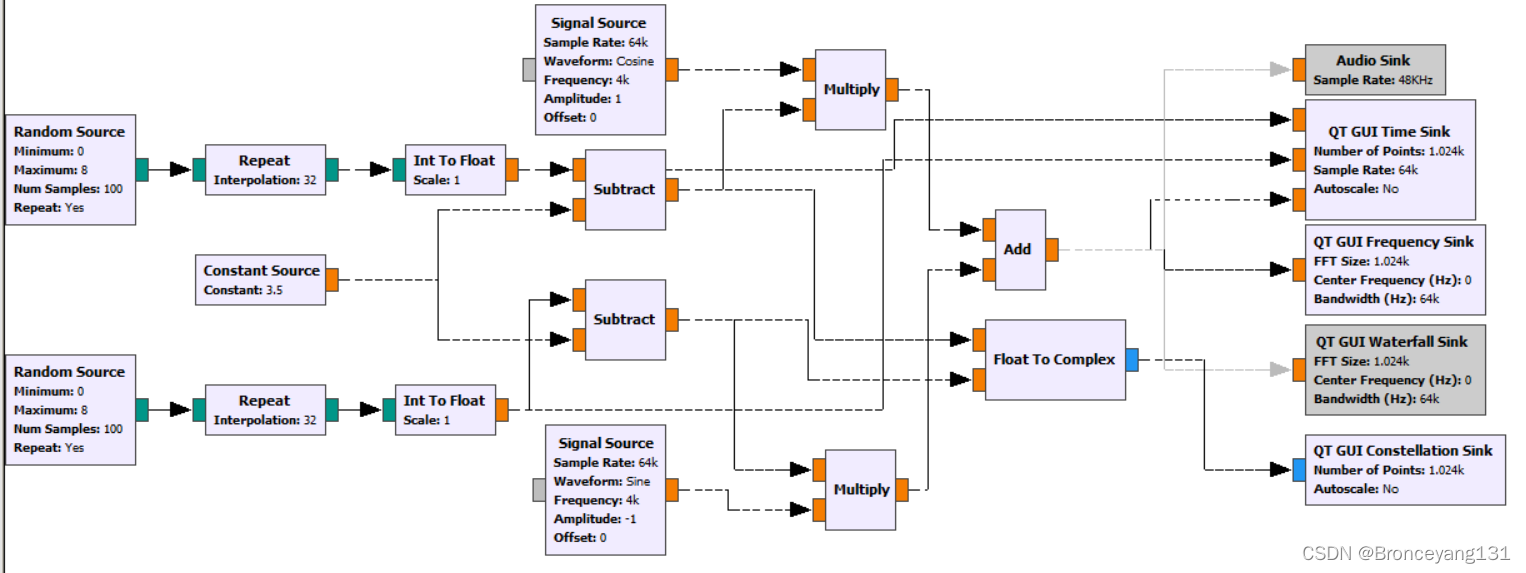

调制原理：幅度和相位的联合控制。以64QAM信号为例：

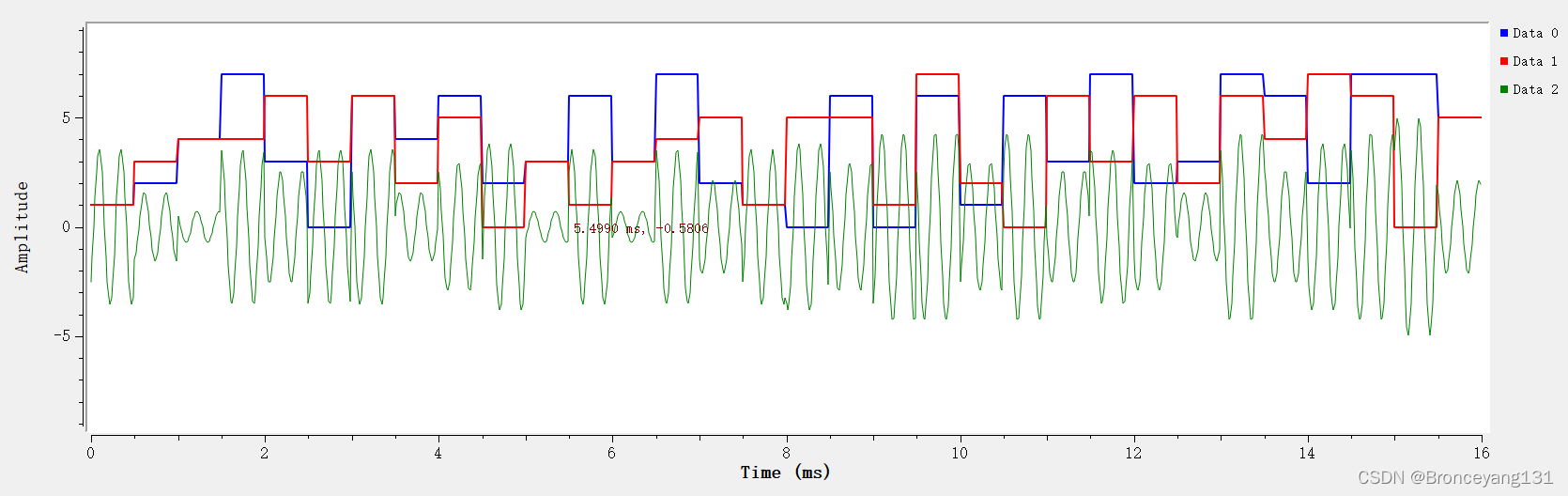

 波形及频谱图：

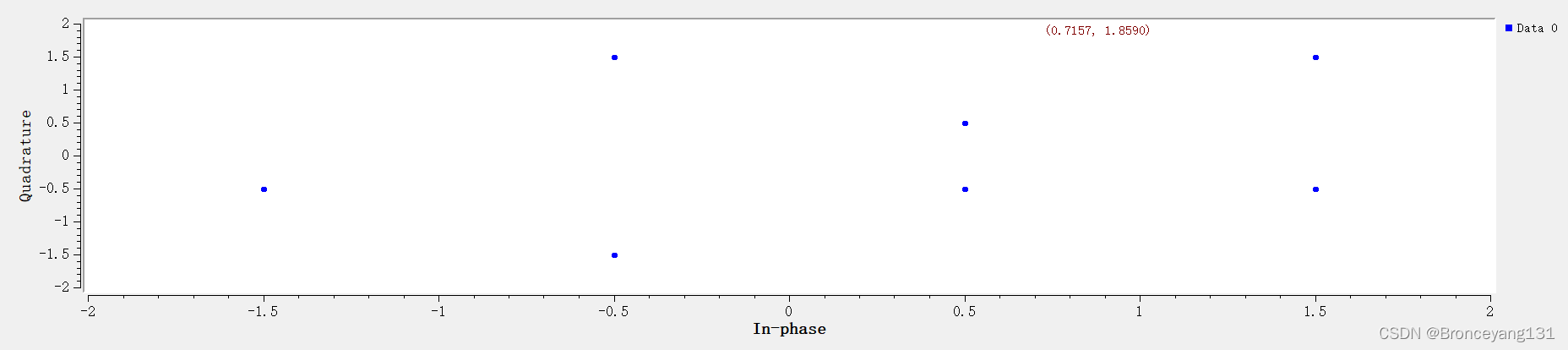

星座图：

十、LINK11信号

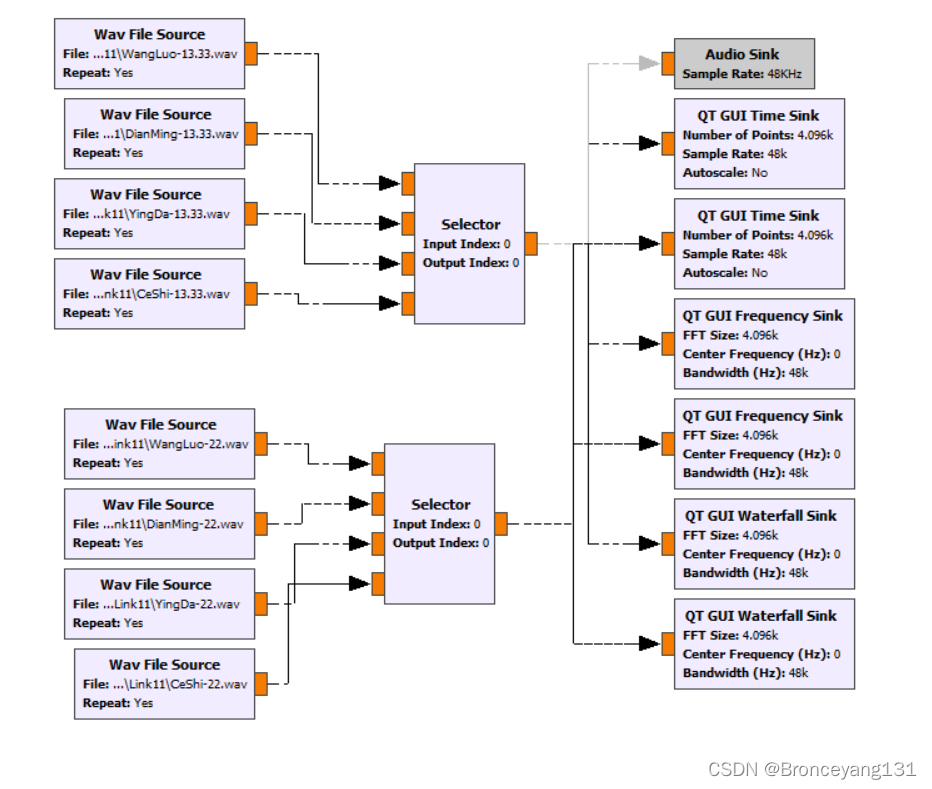

基带LINK11信号为16个单载波的QPSK调制信号，射频调制分为SSB调制、DSB调制和FM调制。基带LINK11信号如下，直接采用播放采集的基带LINK11信号文件：

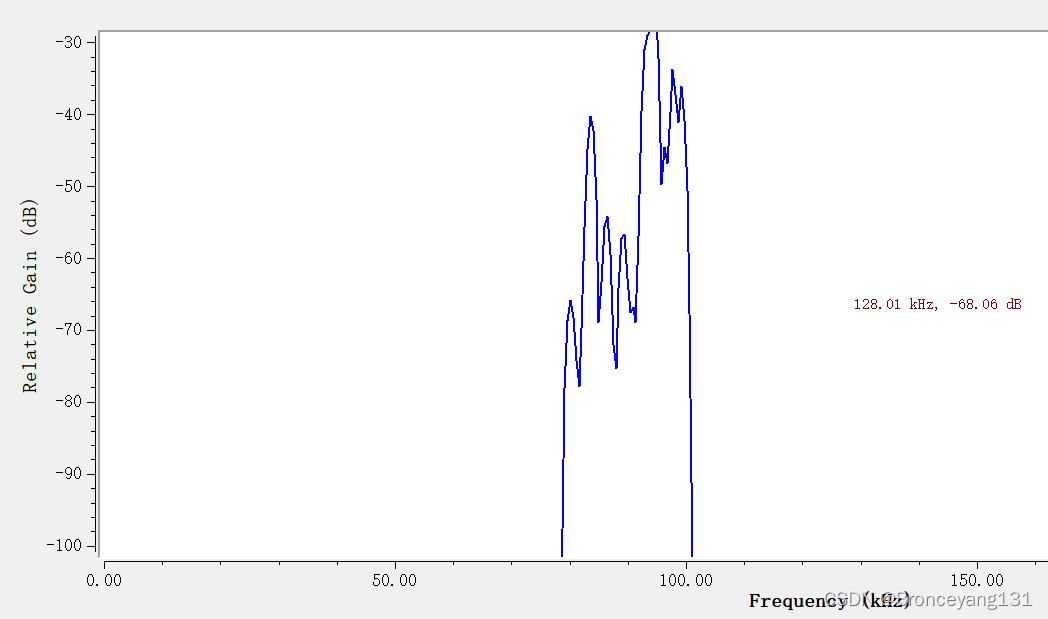

基带信号频谱：

瀑布图：

十一、跳频信号

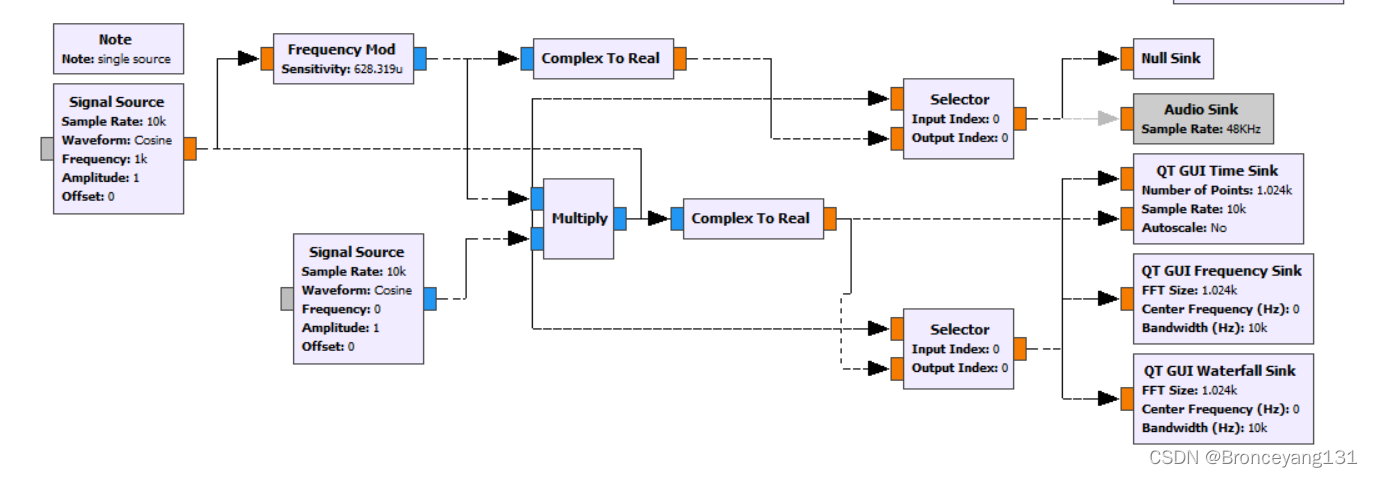

跳频信号原理：载波信号的频率随伪随机序列的变化而随机变化。seed种子确定的话，跳变规律是一定的。

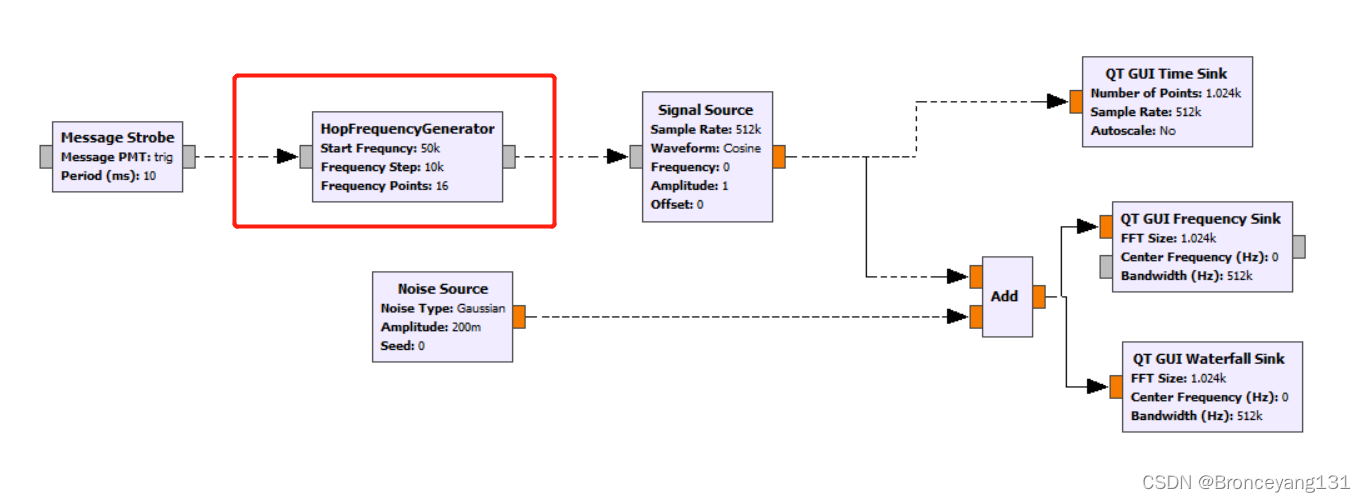

 频率跳变模块可以用Python进行编写。

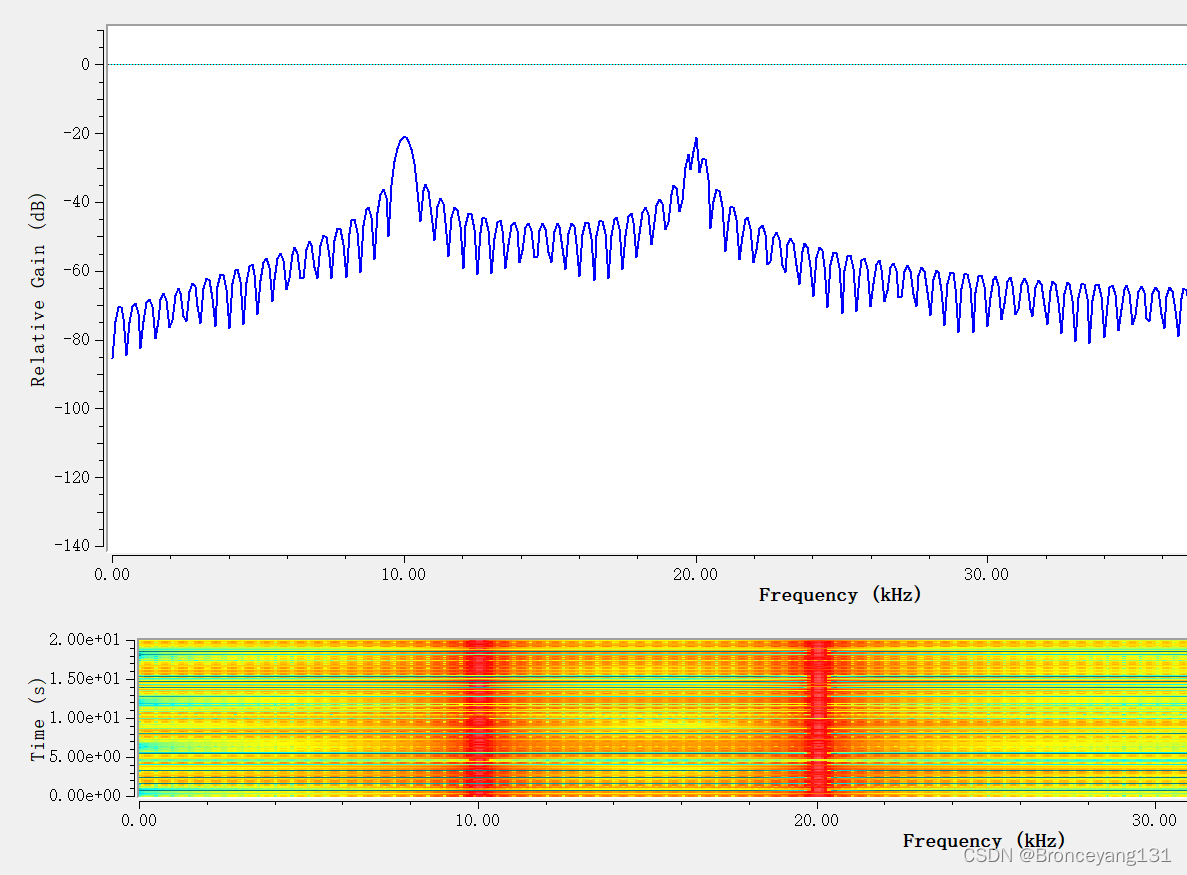

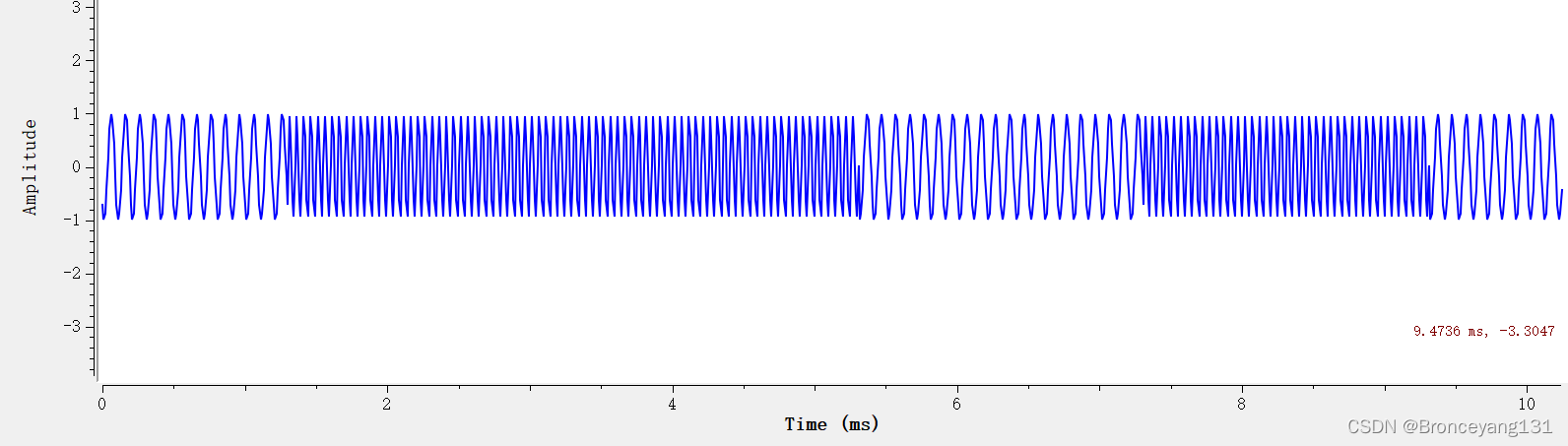

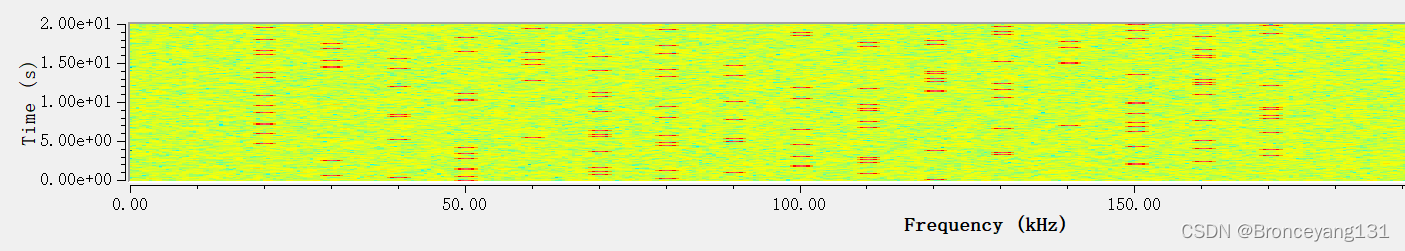

瀑布图如下：

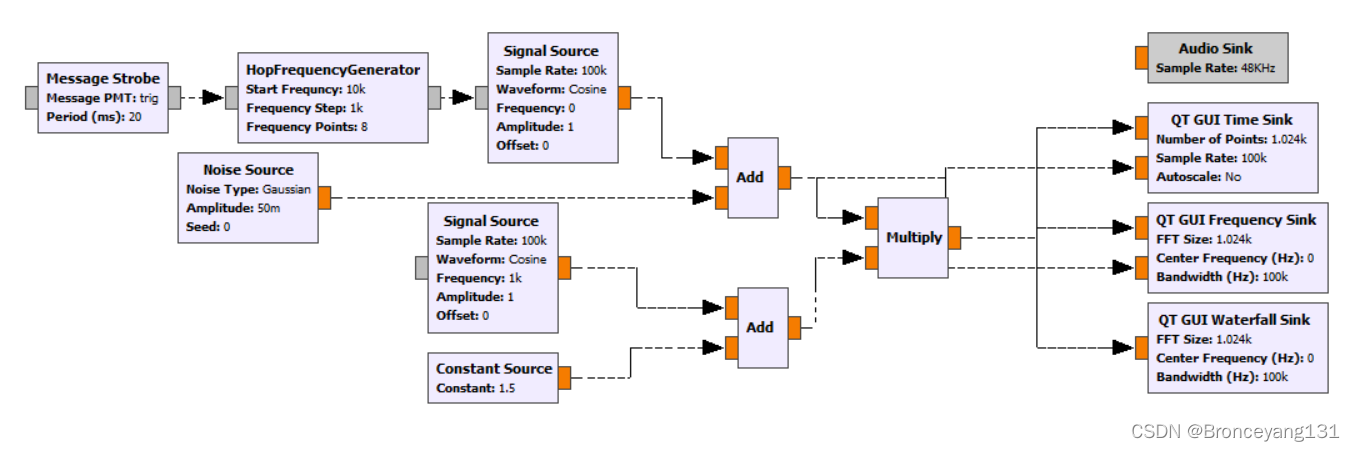

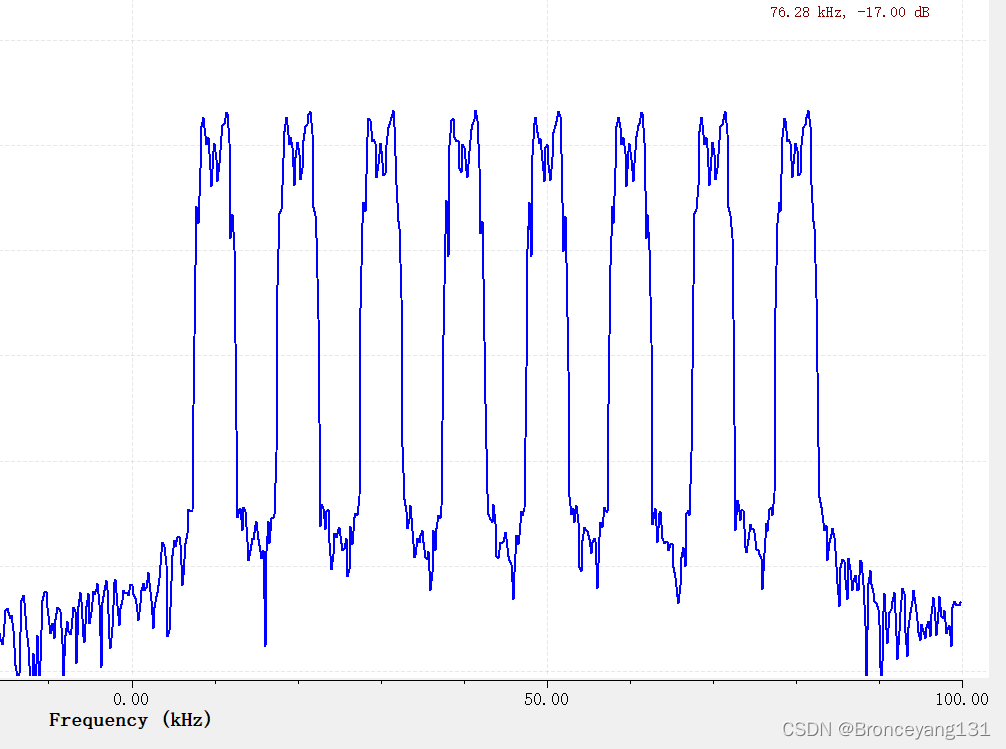

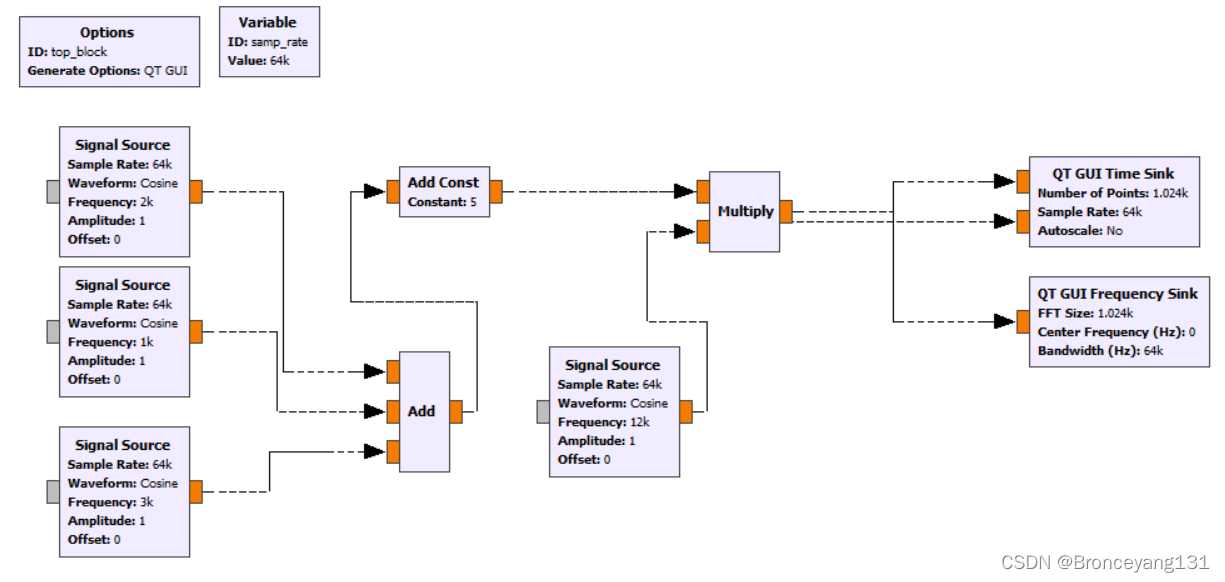

 AM单音调制的跳频信号，8个频点：

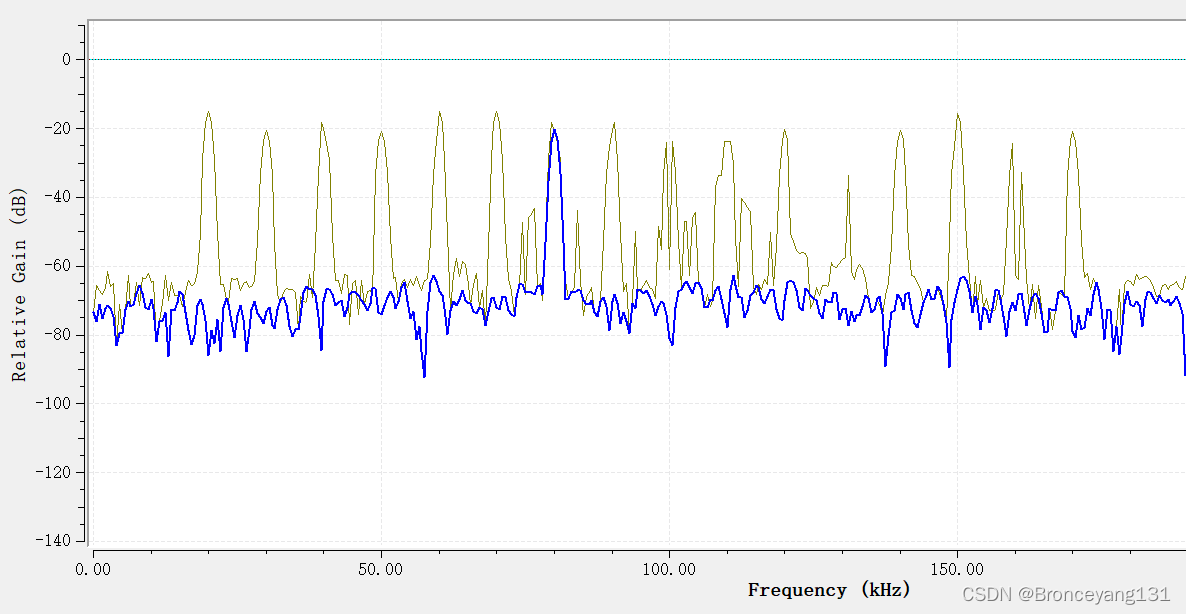

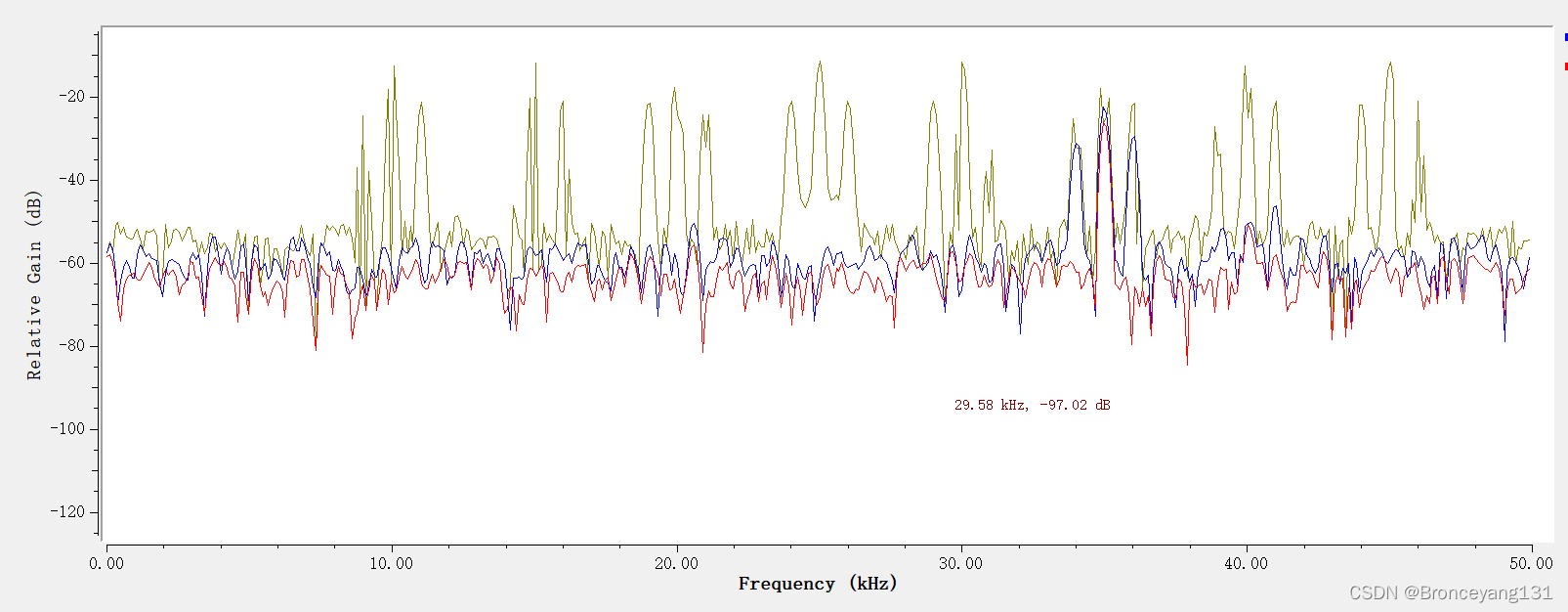

梳状谱信号：



十二、信号的发送

信号发送基于选择的SDR硬件平台，SDR可以是hackrfone、USRP以及AD9361+zedboard等。



 以ad9361+zedboard为例，搭建好lIbiio系统之后，直接发射单音：

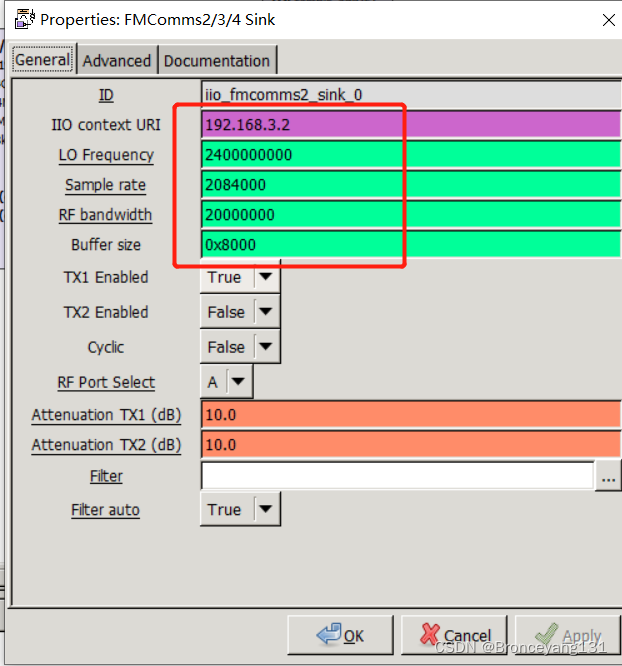

配置IP地址，选择发射通道、发射频率等参数信息：

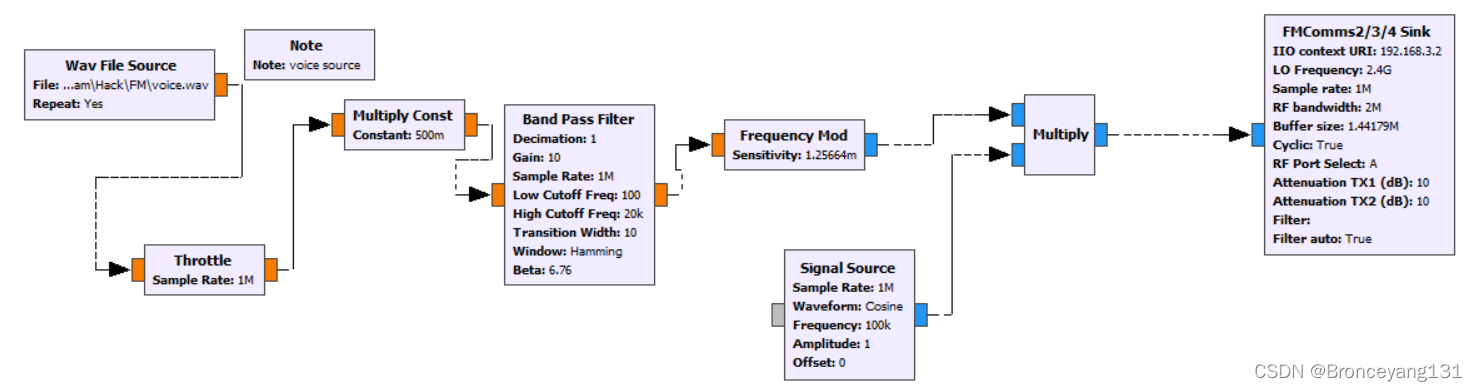

FM调制信号的发送：

 总结：GNU Radio 软件无线平台提供了很好的平台去模拟实现各种常规通信信号，波形图、频谱图、瀑布图和星座图的使用也很方便，可以用于通信工程类专业的调制解调教学，直观的分析信号的波形、频谱变化。
