Darklabel多目标跟踪标注工具

Darklabel多目标跟踪标注工具

github地址：https://github.com/darkpgmr/DarkLabel

阿里云盘链接

参考博客

软件界面

基本说明

Arow / PgUp / PgDn / Home / End：浏览图像帧

鼠标：左（创建框），右（取消最近创建的框）

Shift +鼠标：向左（修改框），向右（删除所选框/轨迹或所有框）

Shift + DoubleClick：修改框属性（标签，ID，难度）

Ctrl +’+’/’-’：放大/缩小

Ctrl +箭头：滚动缩放窗口

Ctrl + 滚珠：放大/缩小

Ctrl +s：保存gt

F1：显示此帮助

标注mot格式

darklabel2.4版本的给了mot格式标注，但是只支持视频，不支持图像格式。所以这里我们使用2.3版本进行使用介绍。

1. 加载视频序列，以帧存储。

2. 如果有算法跑的跟踪结果，可以选择加载gt，在进行微调。首先选择左边正确的gt格式，右边灰色按钮只有图片或者视频打开才能点击

打开配置文件darklabel.yaml可以自定义需要的标注格式，这里我们使用3.dark yolo + id格式进行加载，选择格式后，标注完成会保存为对应的格式。格式列表如下图所示：

该软件支持以下自定义gt格式：

## User-defined GT Formats (format0 ~ format99)
#  [format specifiers]
#   - fn: video frame number (e.g. 0, 1, 2, ...)，视频帧号，只支持加载视频，加载图像使用该格式，无法保存gt
#   - iname: image file name (e.g. sample.png)
#   - cname: class name or label of the object (e.g. dog, cat, ...) 类名
#   - classid: zero-based index of object class in the classes set (e.g. 0, 1, 2, ...) ， 类id，从0开始
#   - id: object instance id (e.g. 0, 1, 2, ...)，目标id
#   - x1, y1, x2, y2, cx, cy, w, h: bounding box (xmin, ymin, xmax, ymax, xcenter, ycenter, width, height)，坐标格式
#   - nx1, ny1, nx2, ny2, ncx, ncy, nw, nh: normalized bounding box (e.g. nx1 = x1 / image_width, nh = h / image_height)，归一化的坐标格式
#   - difficult: difficult sample to train or not (it comes from pascal voc) (e.g. 0, 1)

使用3.dark yolo + id格式进行标注，即每帧一个txt文件，每一行表示一个目标，用[类别id, tracker_id, ncx, ncy, nw, nh]进行表示

format3:    # example of user-defined format (darknet yolo + object id)
  fixed_filetype: 0                 # if specified as true, save setting isn't changeable in GUI
  data_fmt: [classid, id, ncx, ncy, nw, nh]
  gt_file_ext: "txt"                 # if not specified, default setting is used
  gt_merged: 0                    # if not specified, default setting is used
  delimiter: " "                     # if not spedified, default delimiter(',') is used
  classes_set: "coco_classes"     # if not specified, default setting is used
  name: "darknet yolo + id"      # if not specified, "[fmt%d] $data_fmt" is used as default format name

3.对图像进行标注，选择目标类别person(下拉框选择其他类别)，自增id。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-VeJFYJTX-1636384492990)(C:/Users/Admin/AppData/Roaming/Typora/typora-user-images/image-20211108205632148.png)]

4. 2种跟踪方式

   1. 插值法，每次一个目标。

   首先在第一帧点击Begin Interpolation，然后画目标bbox，按↓键往后几十帧，在找到该目标画出bbox，点击End Interpolation，然后就可以看到中间帧该目标都被圈住了，效果挺好的。

   2. 跟踪算法，多个目标。



   有两个算法可供选择，在当前帧画出多个目标bbox，然后点击next,这些算法，越往后bbox就越不准了，但是可以多个目标同时跟踪，插值效果比较好，但是只能一个一个目标跟踪，自己选择。



常用操作：

1. 撤回画的bbox，在任意区域按压鼠标右键，以出栈的顺序依次删除bbox
2. 删除指定bbox，鼠标放在bbox上，按压shift键，点击鼠标右键删除bbox

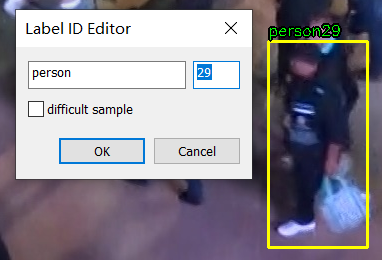

3. 调整bbox,鼠标放在bbox上，按压shift键，点击鼠标左键可以修改bbox类别和id

注意！！！绘制过程中要时常按压ctrl+s保存。

以上功能基本可以完成mot数据集标注，有自定义需求，可以修改yaml文件定制。

yaml配置文件部分介绍：

## Default Settings
media_path_root: "H:\\darklabel_test\\media"          # if specified, image/video files are opened in this folder by default
gt_path_root: "H:\\darklabel_test\\gt"          # if specified, gt files are loaded and saved in $gt_path_root\ by default
auto_gt_load: 0                # if true, gt is loaded from $gt_path_root\ when media is opened (you have to select gt format first before open media. if $gt_path_root\ is not defined, gt is loaded from media path)
gt_file_ext: "txt"              # 默认保存文件格式，2.4版本支持csv文件，default gt save file format (supported formats: xml, txt)
gt_merged: 0                  # 0表示每张图片一个gt文件，1表示所有图片保存在一个文件。0: save gt as separate file for each image, 1: save gt in one file
delimiter: ","                   # gt文件分隔符。separating delimiter of gt datum (it's effective only when gt is saved in txt)
database_name: "Unknown"        # it is used when saving gt data in xml format: <database>database_name</database>
classes_set: "my_classes1"   # predefined classes set (tag name of classes set)

# 类别名称
## Predefined Classes Sets (you can define and add your own classes set here)
my_classes1: ["person", "vehicle", "bicycle", "motorbike", "animal", "tree", "building"]

保存在同一个文件，由于gt格式只能使用iname: image file name所以保存的是图片名字，之后可以写代码将图片名字替换为帧号。

自定义gt保存格式：

• 改变data_fmt为你想要的格式
• gt_file_ext：2.3版本只支持xml,txt类型
• gt_merged：0表示每张图片一个gt文件，1表示所有图片保存在一个文件
• delimiter：分隔符

format9:    # example of user-defined format (darknet yolo + object id)
  fixed_filetype: 0                 # if specified as true, save setting isn't changeable in GUI
  data_fmt: [iname, classid, id, ncx, ncy, nw, nh]
  gt_file_ext: "txt"                 # if not specified, default setting is used
  gt_merged: 1                    # if not specified, default setting is used
  delimiter: " "                     # if not spedified, default delimiter(',') is used
  classes_set: "coco_classes"     # if not specified, default setting is used
  name: "darknet yolo + id"      # if not specified, "[fmt%d] $data_fmt" is used as default format name

其他标注软件CVAT

在线标注

github地址
