关于STM32H7的16位ADC准确度测试以及使用中的问题

STM32H7系列的单片机片内集成了16位的ADC，但是在使用过程中发现了许多的问题，下面详细说明一下。

1.真的是16bit的ADC吗？

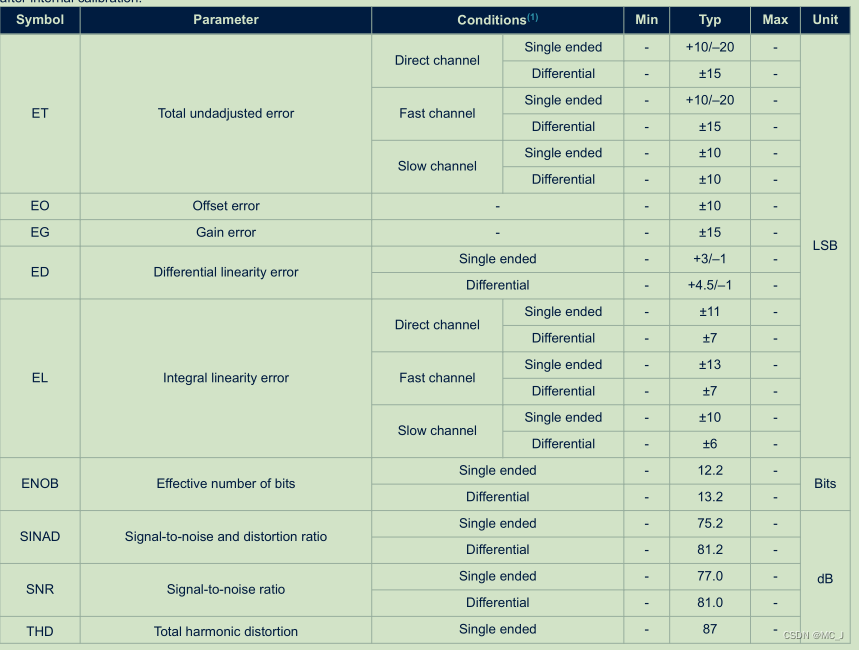

其实STM32H7的ADC的有效位达不到16位，这个在手册中也是可以查询到的，使用单端方式的输入有效位只有12位多一点，使用差分方式有效位有13位多一点。下图ENOB写了有效位数，在DS13195手册中可以查到，这个手册可以到ST 官网搜索的到。

2.既然不是16bit的ADC使用会出现什么样的问题

因为STM32H7的真实有效位数并不是16位，所以在测量一个固定的电压时就会出现跳值的情况，在测量时发现STM32H7在测量一个固定电压的波动值在30个AD值的范围，当然如果超出这个范围可能就是外界干扰以及PCB板的布局有问题，我这边测试的最好的结果也就是30个左右的AD波动了。所以如果需要高精度的AD测量还是使用外部的真的16bit的AD比较好。

3.ADC时钟频率问题

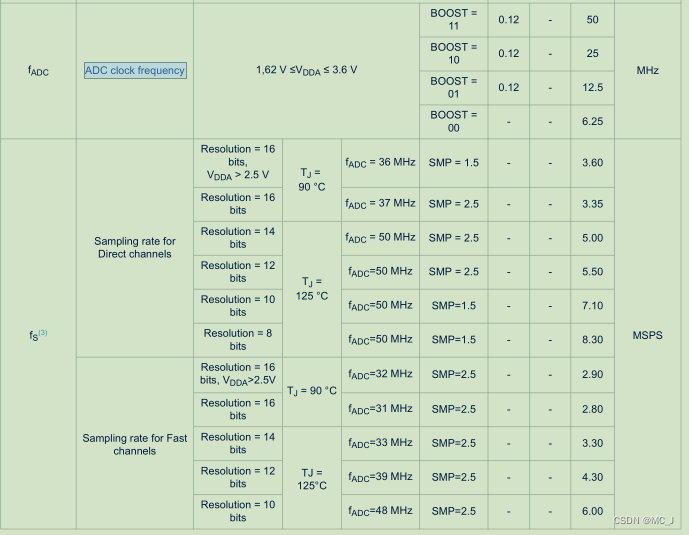

ADC的时钟频率看了很多教程发现都说是不能够超过36M，但是其实不是完全正确的。ADC分为直接通道、快速通道、慢速通道，不同通道对应不同的ADC时钟频率。下图就是不同通道对应的ADC时钟频率，在使用的时候需要注意自己使用的是直接通道、快速通道还是慢速通道。至于时钟频率使用不当会产生哪些问题，我就没有再测试了，最好根据手册中来写。

 4.怎么知道哪些是快速通道、直接通道以及慢速通道

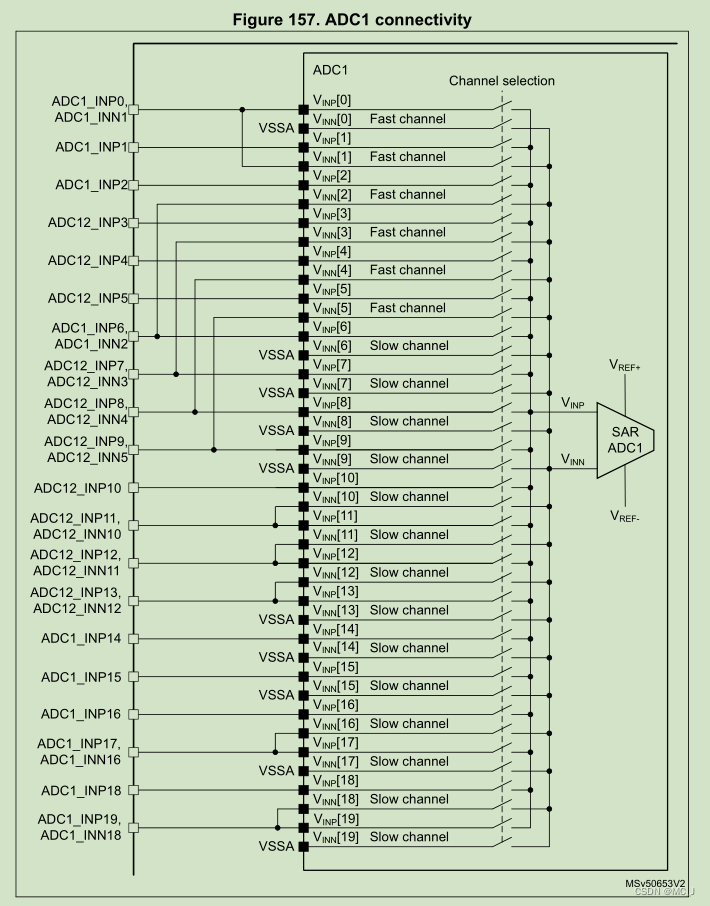

下图就是ADC通道对应的是快速还是慢速，至于直接通道，只有四个引脚。这个Figure 157是RM0455手册中的，ST官网也可以搜索到。

下面是DS13195手册中说的四个直接通道
