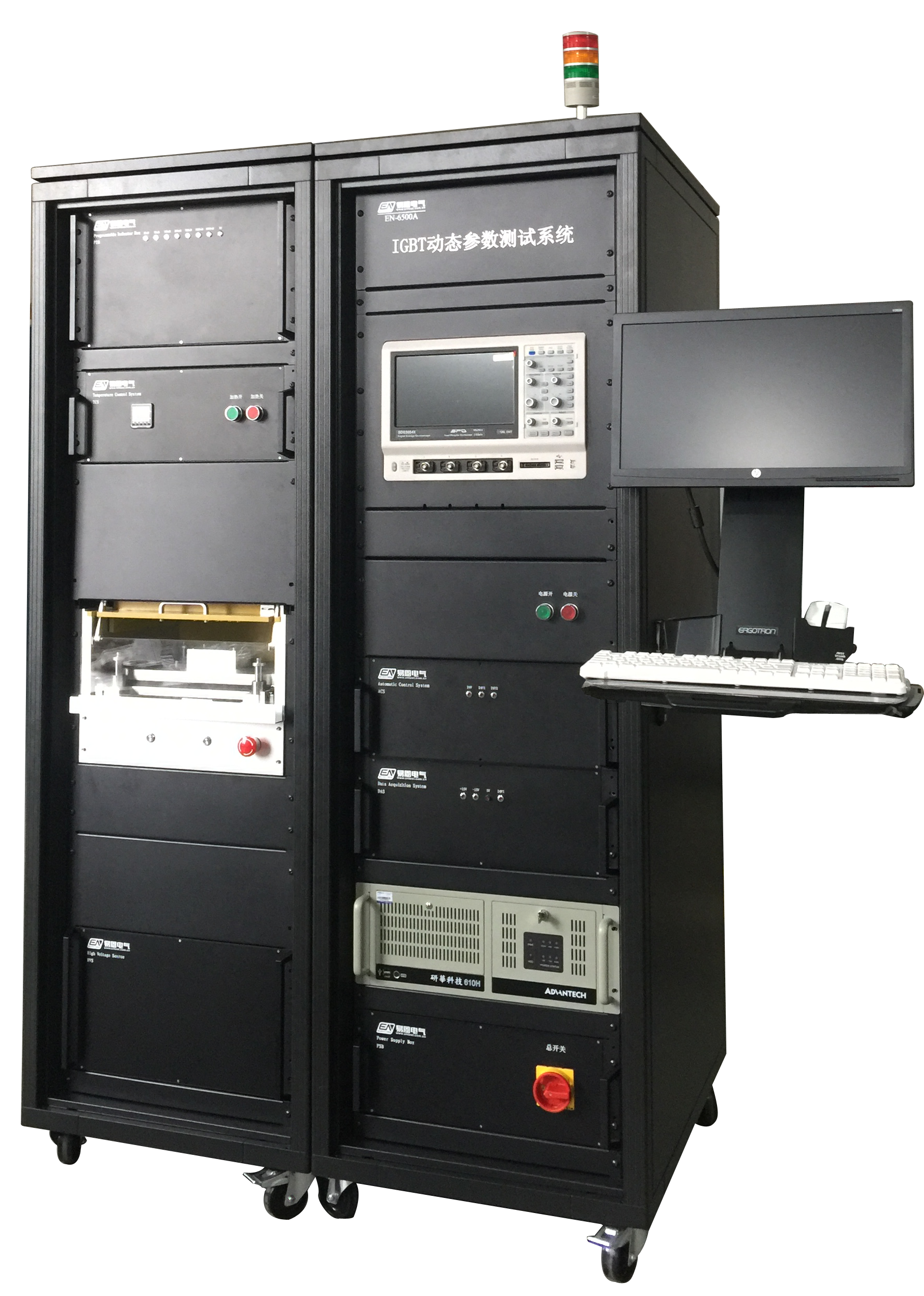

EN-6500A IGBT动态参数测试系统

系统概述：

IGBT广泛应用于现代中、大功率变换器中，其开关特性决定装置的开关损耗、功率密度、器件应力以及电磁兼容性，直接影响变换器的性能。因此准确测 量功率开关元件的开关性能具有极其重要的实际意义。 该系统是针对IGBT 器件的开关特性及内部续流二极管的反向恢复特性而推出的全自动测试系统。适用于电流小于4500A，集电极电压 小于6000V，续流 二极管正向电流小于4500A的IGBT 器件的特性参数测试。

系统功能：

测试系统可对各类型二极管、IGBT和MOSFET半导体功率器件的各项动态参数进行测试。

开通特性测试单元：开通时间ton、上升时间tr、开通延迟时间td(on)、开通损耗Eon、电流尖峰Ic-peak max、电流变化率di/dt；

关断特性测试单元：关断时间toff、下降时间tf、开通延迟时间td(off)、开通损耗Eoff、、拖尾电流It、拖尾时间Tt、电压尖峰Vce-peak max、电压变化率dv/dt；

反向恢复测试单元：反向恢复电荷Qrr、反向恢复电流Irm、反向恢复时间Trr、反向恢复损耗Erec、反向恢复峰值电压Vrrpeak、反向恢复电压变化率dv/dt、反向恢复峰值功耗Prrpeak；

短路安全工作区单元；

反偏安全工作区单元；
