【Verilog】状态机（State Machine）

状态机（State Machine）

状态机概念

​  有限状态机（Finite State Machine，简称FSM）：在有限个状态之间按一定规律转换的时序电路。

状态机模型

​  Mealy 状态机

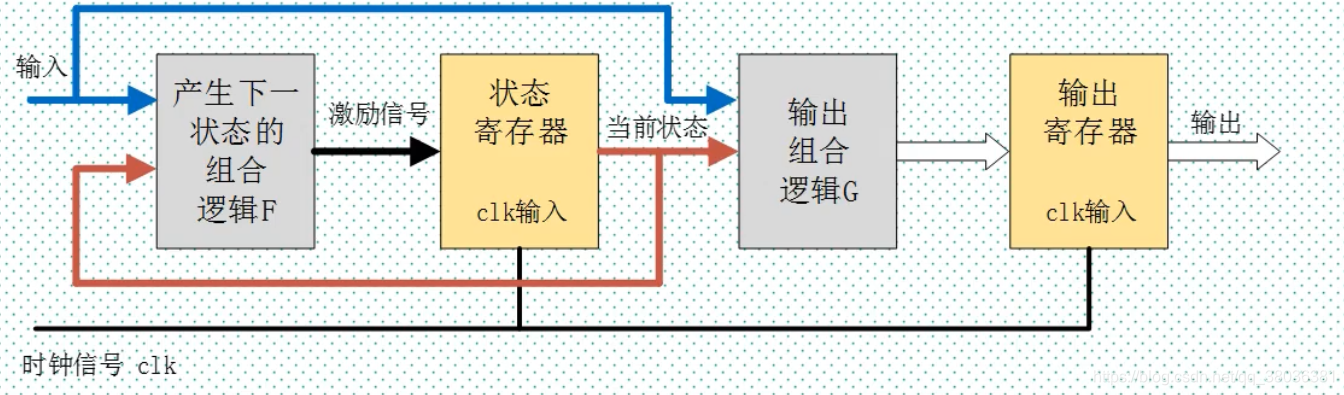

                     (图片来自正点原子PPT)

​ Moore 状态机

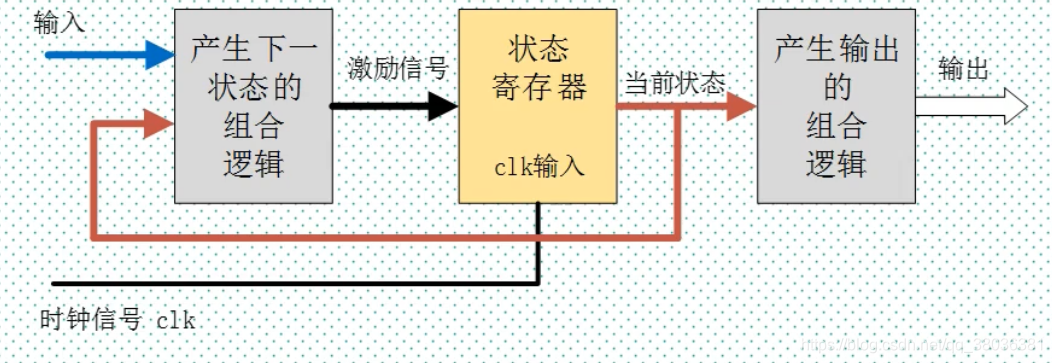

                     (图片来自正点原子PPT)

​  Mealy状态机产生输出的组合逻辑与输入有关，而Moore状态机参数输出的组合逻辑与输入无关。

状态机设计

​  要写出完整的三段式状态机，参考四段论方法：

​  1）状态空间定义

​  2）状态跳转

​  3）下个状态判断

​  4）各个状态下的动作

​ 1）状态空间定义

//define state space
parameter	SLEEP	=	2'b00;
parameter	STYDY	=	2'b01;
parameter	EAT		=	2'b10;
parameter	AMUSE	=	2'b11;

//internal variable
reg	[1:0]	current_state;	//保存当前状态的寄存器
reg	[1:0]	next_state;		//保存下一个状态的寄存器

​ 采用独热码方式定义，每个状态只有一个寄存器位，生成电路更简单。

//define state space
parameter	SLEEP	=	4'b1000;
parameter	STUDY	=	4'b0100;
parameter	EAT		=	4'b0010;
parameter	AMUSE	=	4'b0001;

//internal variable
reg	[3:0]	current_state;
reg	[3:0]	next_state;

​ 2）状态跳转（时序逻辑）

always @(posedge clk or negedge rst_n)begin
    if(!rst_n)
        current_state	<=	SLEEP; //时序逻辑采用非阻塞赋值
    else
        current_state	<=	next_state;
end

​ 3）下个状态判断（组合逻辑）

always @(current_state or input_signals) begin
    case (current_state)
        /*
        	case/default
        	if/else
        	要配对，避免产生latch（锁存器）
        */
        SLEEP:begin
            if(clock_alarm)
                //组合逻辑采用阻塞赋值
                next_state = STUDY;
        	else
                next_state = SLEEP;
        end

        STUDY: begin
            if (lunch_time)
            	next_state = EAT;
            else
            	next_state = STUDY;
        end

        EAT:	....;

        AMUSE:	....;

        default:....;
    endcase
end

​ 4）各个状态下的动作

​  简单情况下可使用assign

wire read_book;
assign	read_book = (current_state == STUDY) ? 1'b1 : 1'b0;

​  复杂情况下可使用always

always @ (cuttent_state) begin
    if(current_state == STUDY)
        read_book = 1;
    else
        read_book = 0;
end

​ 三段式可以在组合逻辑后再增加一级寄存器（时序逻辑）来实现时序逻辑的输出。

​  增加寄存器的好处时：

​  1）可以有效地滤去组合逻辑输出的毛刺；

​  2）可以有效地进行时序计算与约束

​  3）对于总线信号来说，容易使总线数据对齐，从而减小总线数据间的便宜，减小接收端数据采样出错的频率。

                     (图片来自正点原子PPT)

​ 一个完整的三段式状态机

//分频器状态机
module divider7_fsm( //fsm代表该模块是状态机
	//input ports
    input			sys_clk;
    input			sys_rst_n;

    //output ports
    output	reg		clk_divide_7
);
//reg define
reg	[6:0]	curr_st;
reg	[6:0]	next_st;

//parameter define
parameter WIDTH = 1

//one hot code design
parameter S0 = 7'b000_0000;
parameter S1 = 7'b000_0010;
parameter S2 = 7'b000_0100;
parameter S3 = 7'b000_1000;
parameter S4 = 7'b001_0000;
parameter S5 = 7'b010_0000;
parameter S6 = 7'b100_0000;

always @(posedge sys_clk or negedge sys_rst_n) begin
     if (sys_rst_n == 1'b0)
         curr_st <= 7'b0;//时序逻辑采用非阻塞赋值
     else
         curr_st <= next_st;
 end

//FSM state logic
always @(*) begin
    case (curr_st)
       S0: begin
       		next_st = S1;
       end
        S1: begin
        	next_st = S2;
        end
        S2: begin
            next_st = S3;
        end
        S3: begin
            next_st = S4;
        end
        S4: begin
            next_st = S5;
        end
        S5: begin
            next_st = S6;
        end
        S6: begin
            next_st = S0;
        end
    endcase
end
always @(posedge sys_clk or negedge sys_rst_n)	begin
    if (sys_rst_n == 1'b0) begin
        clk_divide_7 <= 1'b0;
    end
    else if ((curr_st == S0) | (curr_st == S1) | (curr_st == S2) | (curr_st == S3))
        clk_divide_7 <= 1'b0;
    else if ((curr_st == S4) | (curr_st == S5) | (curr_st == S6))
        clk_divide_7 <= 1'b1;
    else;//补全else防止产生锁存器
end
endmodule
