电路学习-恒流源电路1

恒流源电路

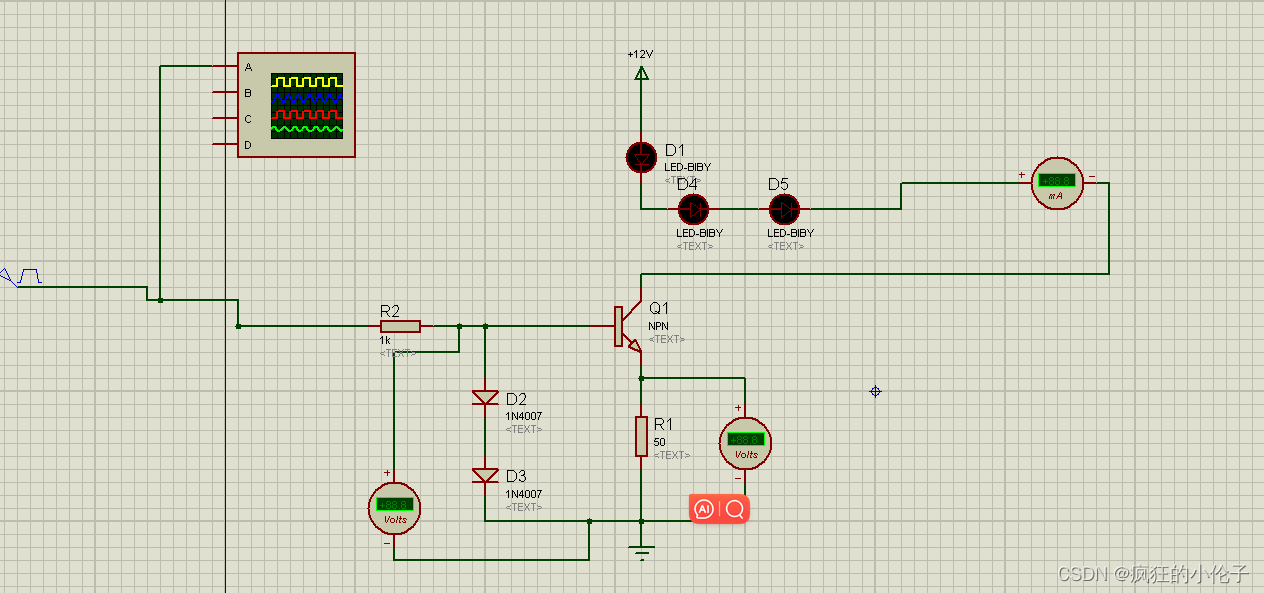

设计图纸

三级管恒流源电路

原理

双二极管的恒流电路中，三极管Q1的基级电压被两个二极管稳定在电压Uzd下，因此R1电阻的电压等于Uzd减去三极管基级与发射级的导通压降0.7V，即U=Uzd-0.7保持恒定不变，所以流过R1电阻的电流在VCC电源即使可变的条件下也是固定不变，即流过LED负载的电流保持不变，达到恒流的效果.

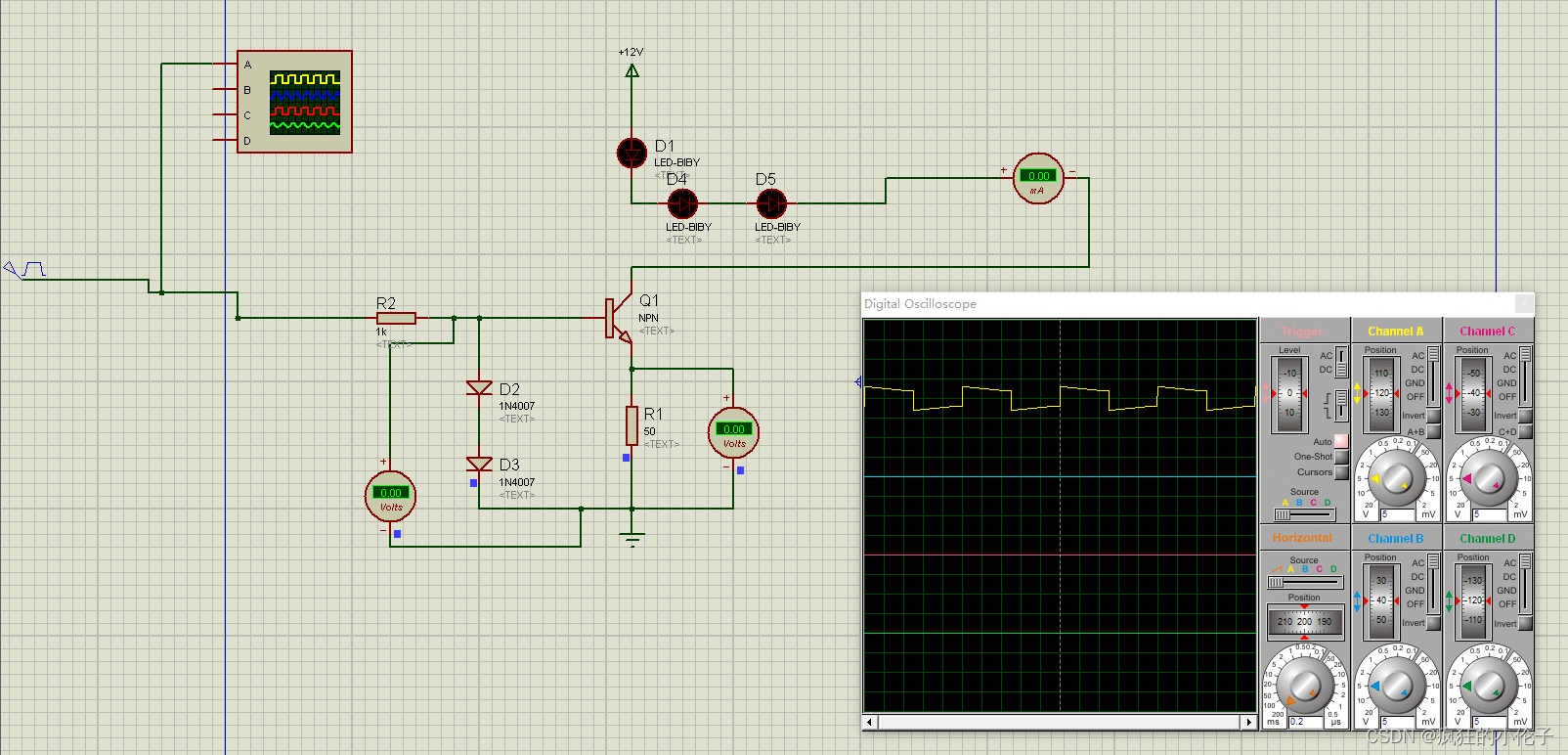

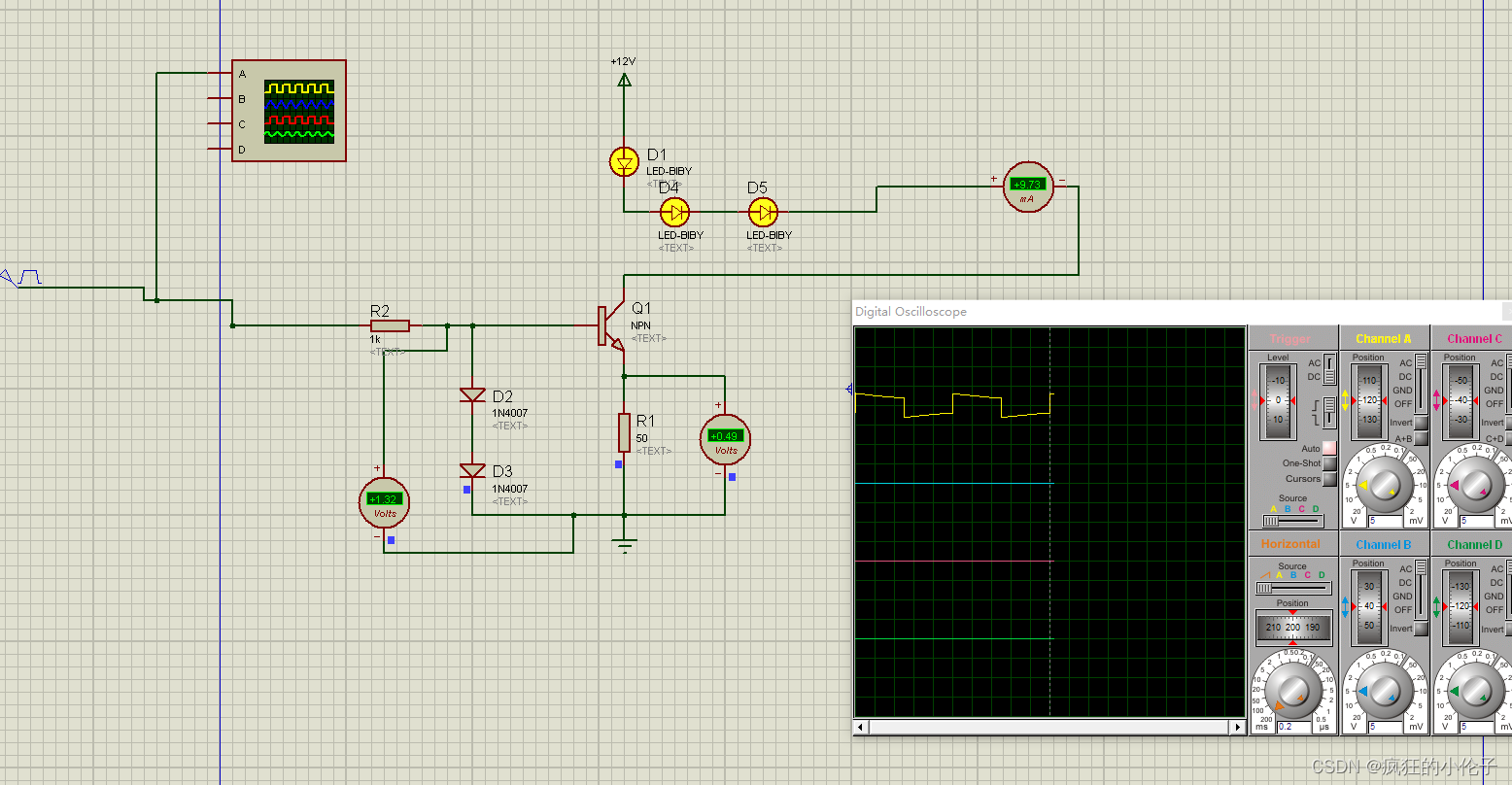

仿真效果

这里的输入信号采用矩形波，在高电平时打开，低电平时关闭。
