三极管学习-恒流源

在放大器内部咱们经常看到恒流源的符号并且就此略过，恒流源虽然简单但画起来比较麻烦，所以他们可能就此略过，通常在高边的三极管我们可以这样来做恒流源如下图1所示。

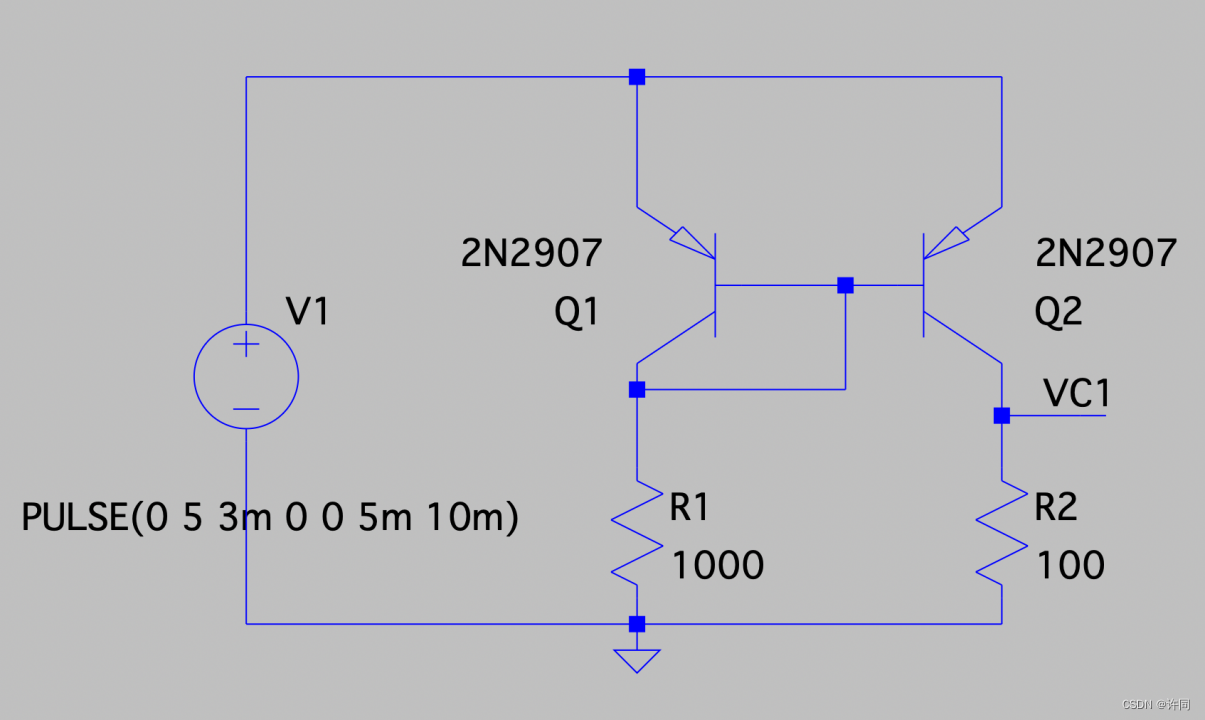

图1:PNP三极管做的恒流源

R1给Q1提供电流路径，此时Q1的电流通过R1流向GND，Q1和Q2共用一个偏置电流，又因为Q1的Vbe和Q2的Vbe是相同的所以流过R1的电流等于流过R2的电流。咱们仿真看看。

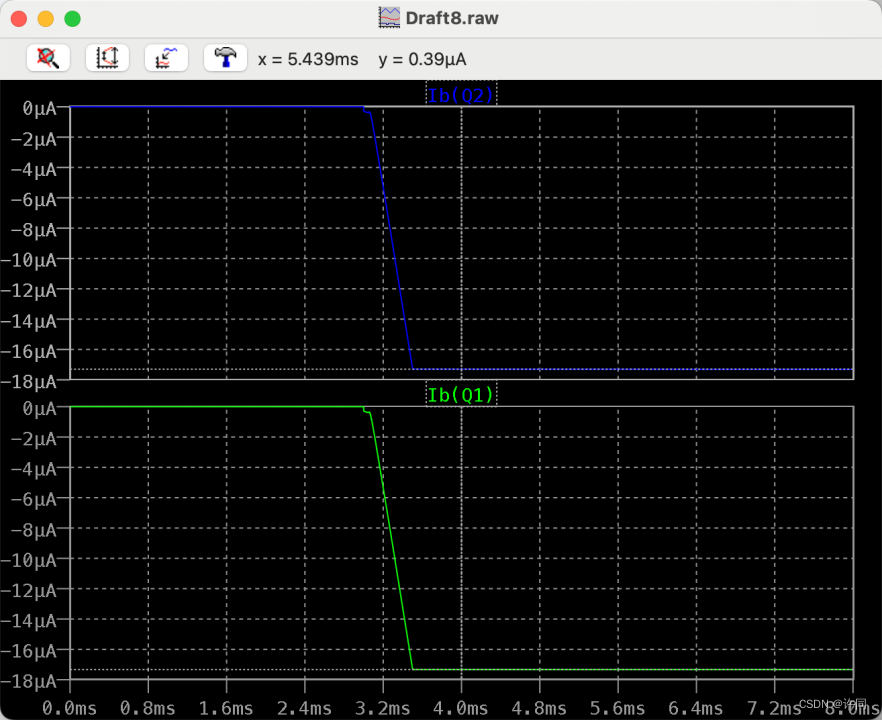

图2：三极管的Ib

图3:R1 和R2上的电流

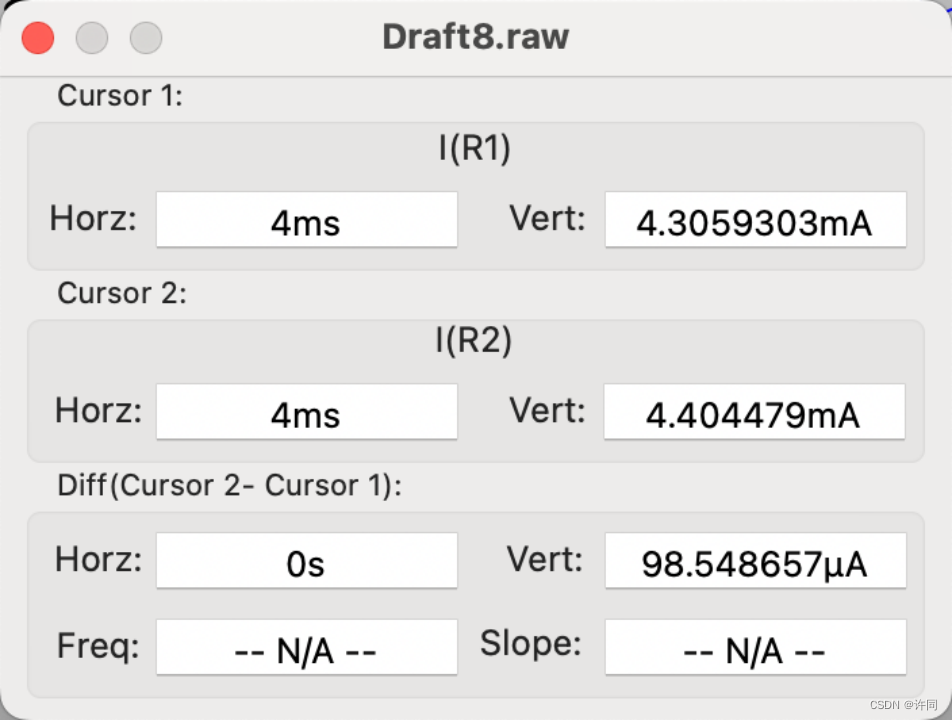

图4：I(R1) 和I(R2)电流对比

电流基本相同，但还有些不同，仿真和实际还有不同，等我做完实际电路在和大家报告，但目前的这个已经足够给我们做些应用了。以上电路实际上Q1完全是当做二极管使用，那我们将Q1换成二极管如图5所示。也是同样行得通。

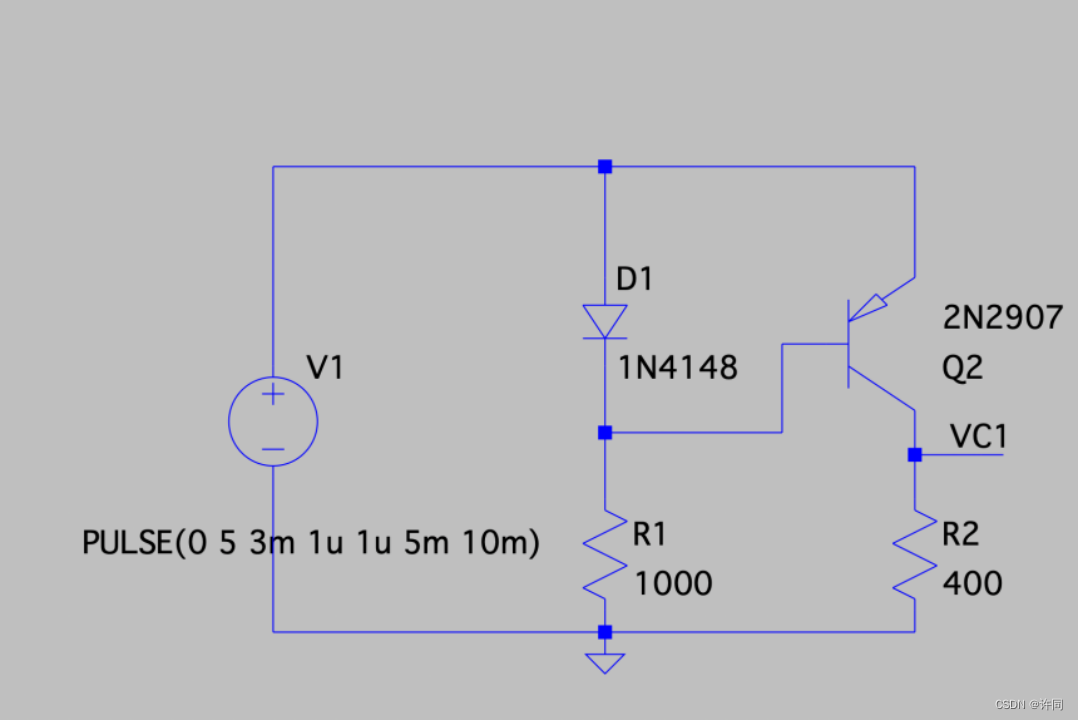

图5:使用二极管做的恒流源

但其电流就两边不一样了，不是电流镜是恒流源，如果要做个电容电压斜坡上去的就可以用这个电路，比较简单如图6所示。

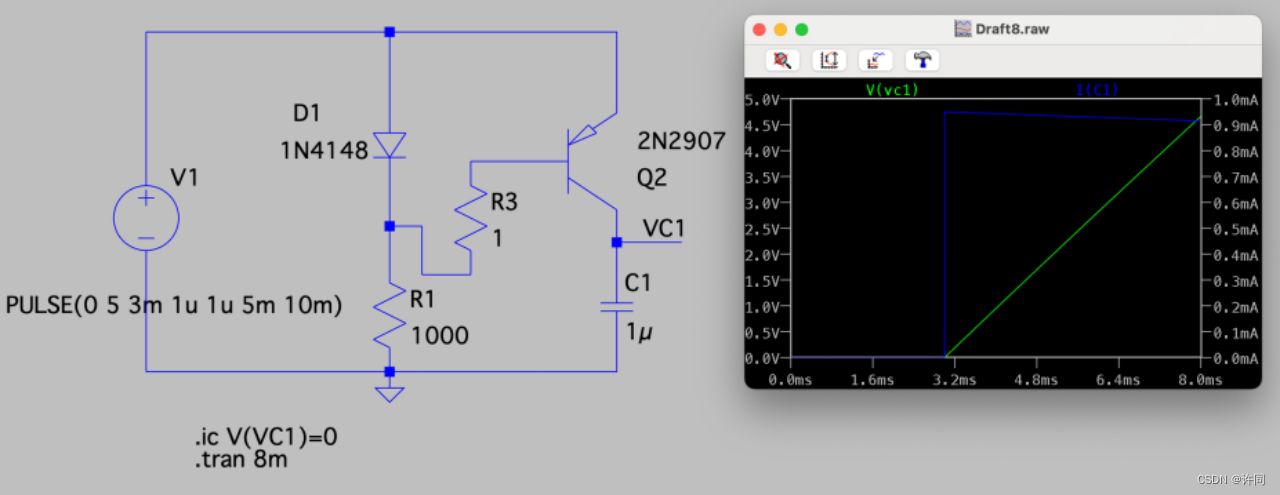

图6：电容电压斜坡上升

给C1并联个按键就可以弄个延时开关灯的电路转一下逻辑，看到当电容电压上升的时候电容上的电流是变小的，所以如果你要很精确的恒流源这么玩是不合适的。拿来关灯的话应该不差那么点时间。使用图1的电路也是会有相同的电流掉下来，

wilson镜像电流源可以解决这个问题，因为Q2和Q3的Vce电压不一样，Vce不同会造成不同Vbe导致电流适配不太一样，wilson的架构如下图7所示，其核心要点是保证两个管子的Vce是相同的让基极的电流适配小一些。

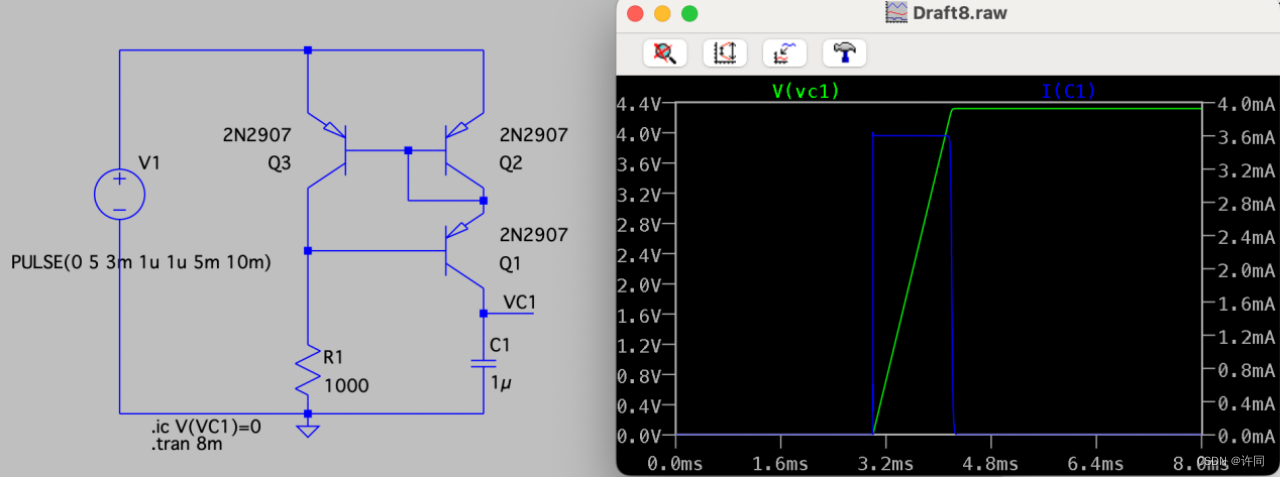

图7:wilson电流镜

仿真代码：

* /Users/xutong/Documents/LTspice/Draft8.asc V1 N001 0 PULSE(0 5 3m 1u 1u 5m 10m) Q2 N002 N002 N001 0 2N2907 R1 N003 0 1000 C1 VC1 0 1µ Q1 VC1 N003 N002 0 2N2907 Q3 N003 N002 N001 0 2N2907 .model NPN NPN .model PNP PNP .lib /Users/xutong/Library/Application Support/LTspice/lib/cmp/standard.bjt .ic V(VC1)=0 .tran 8m .backanno .end

需要注意的是，使用电容充电的话，必须使用.ic将电容的初始电压设置成0 这样电容的电压才会从0开始。

搭个振荡器：

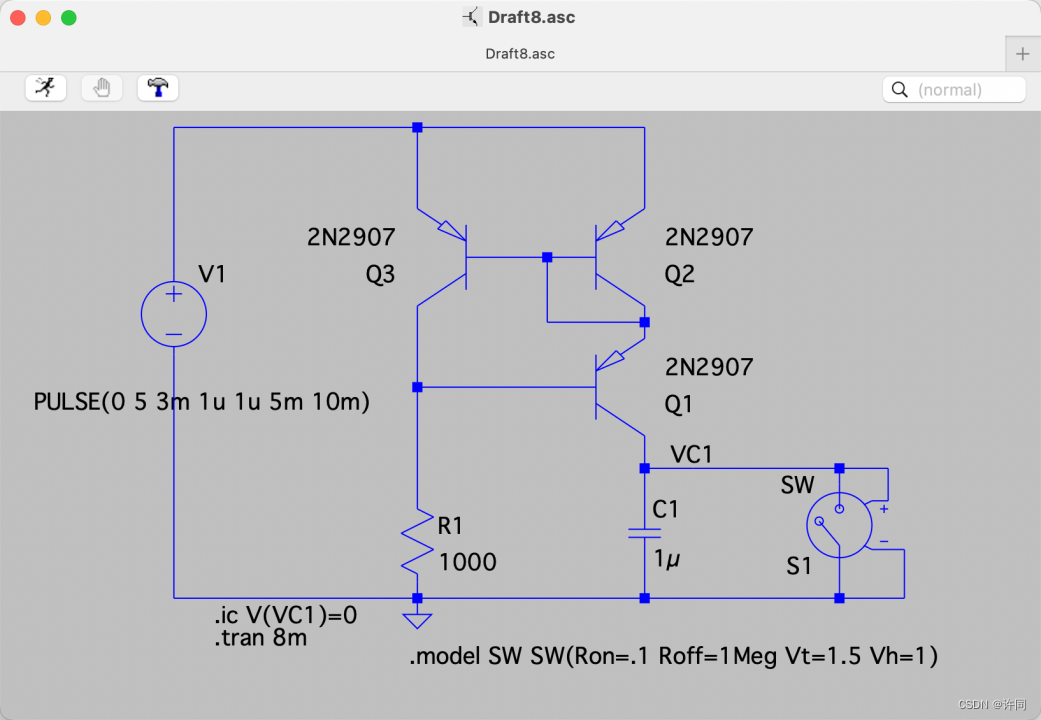

图8：振荡器电路

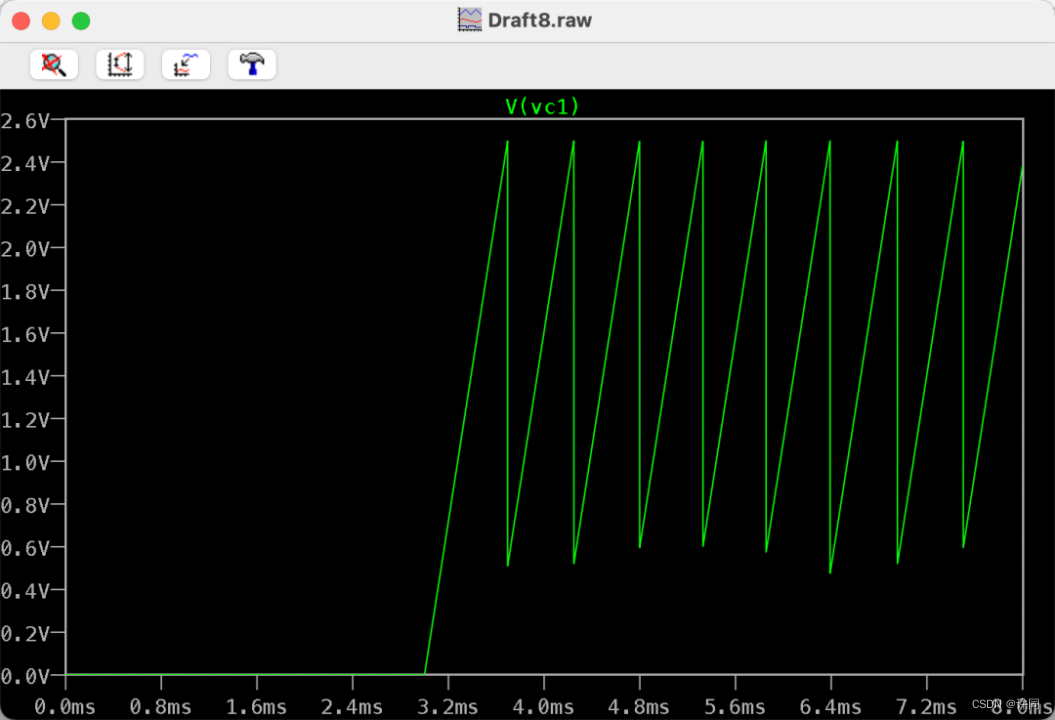

图9：振荡器仿真波形

振荡器这里用了个开关，开关有个迟滞回，当电压到达开关的开启电压后将会对C1进行放电，当放电到迟滞回的点以后，开关又会关闭继续充电，然后就可以做振荡器了。

仿真代码：

V1 N001 0 PULSE(0 5 3m 1u 1u 5m 10m) Q2 N002 N002 N001 0 2N2907 R1 N003 0 1000 C1 VC1 0 1µ Q1 VC1 N003 N002 0 2N2907 Q3 N003 N002 N001 0 2N2907 S1 0 VC1 VC1 0 SW .model NPN NPN .model PNP PNP .lib /Users/xutong/Library/Application Support/LTspice/lib/cmp/standard.bjt .ic V(VC1)=0 .tran 8m .model SW SW(Ron=.1 Roff=1Meg Vt=1.5 Vh=1) .backanno .end

给热电偶提供偏置电流：

三线热电耦通常需要偏置电流，用三极管做1mA恒流源可能是比较有性价比，选用三极管时候可以选双PNP三极管的型号如BC807DS这种如图10所示。详情可以参考 RTD电路设计

图10：BC807DS手册

恒流驱动LED灯

上面的架构，做恒流源的话设定电流的电阻和Rload上的电流差不多，当需要一点功率的时候上面的电路就不太合适，如果驱动LED灯等电流稍微大一点的就可以考虑使用这种架构，如图11所示。

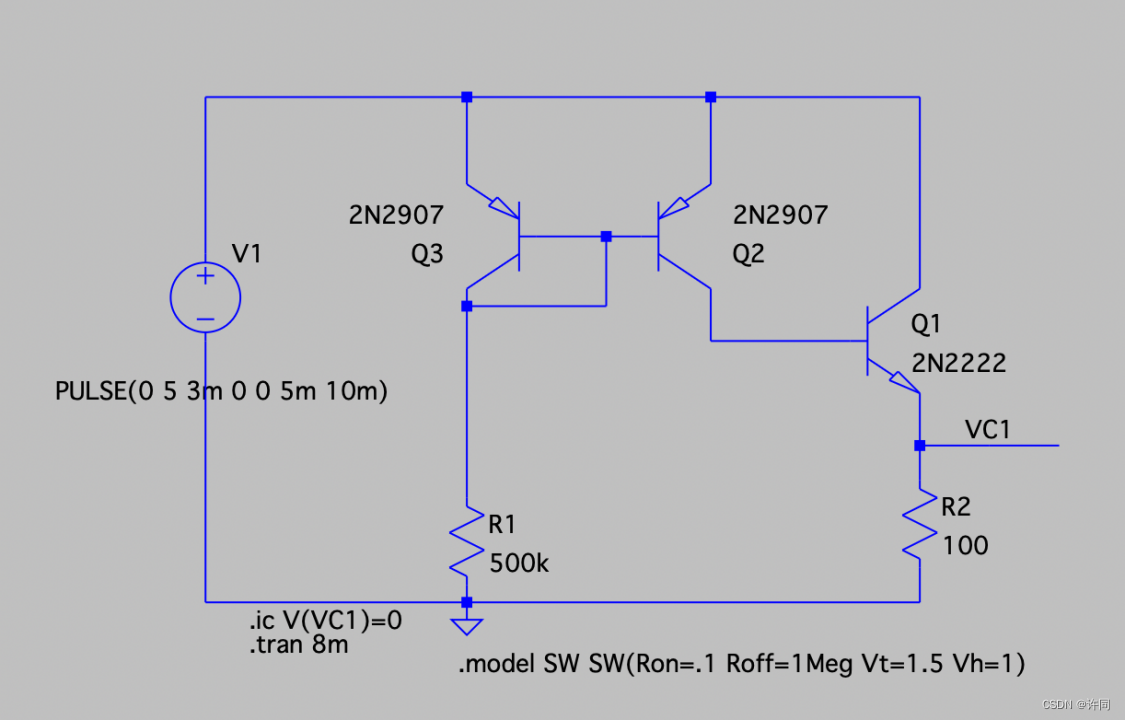

图11：比例恒流源

Q3和Q2做电流镜，Q2和Q1做达林顿，这样就可以用小的电流去控制大的电流了。R1上的电流×Q1的β就等于R2上的电流。恒流源的优势就是可以直接并联，复习下叠加定理。

今天就先聊到这里了，拜拜
