用三极管搭恒流源的几种形式。

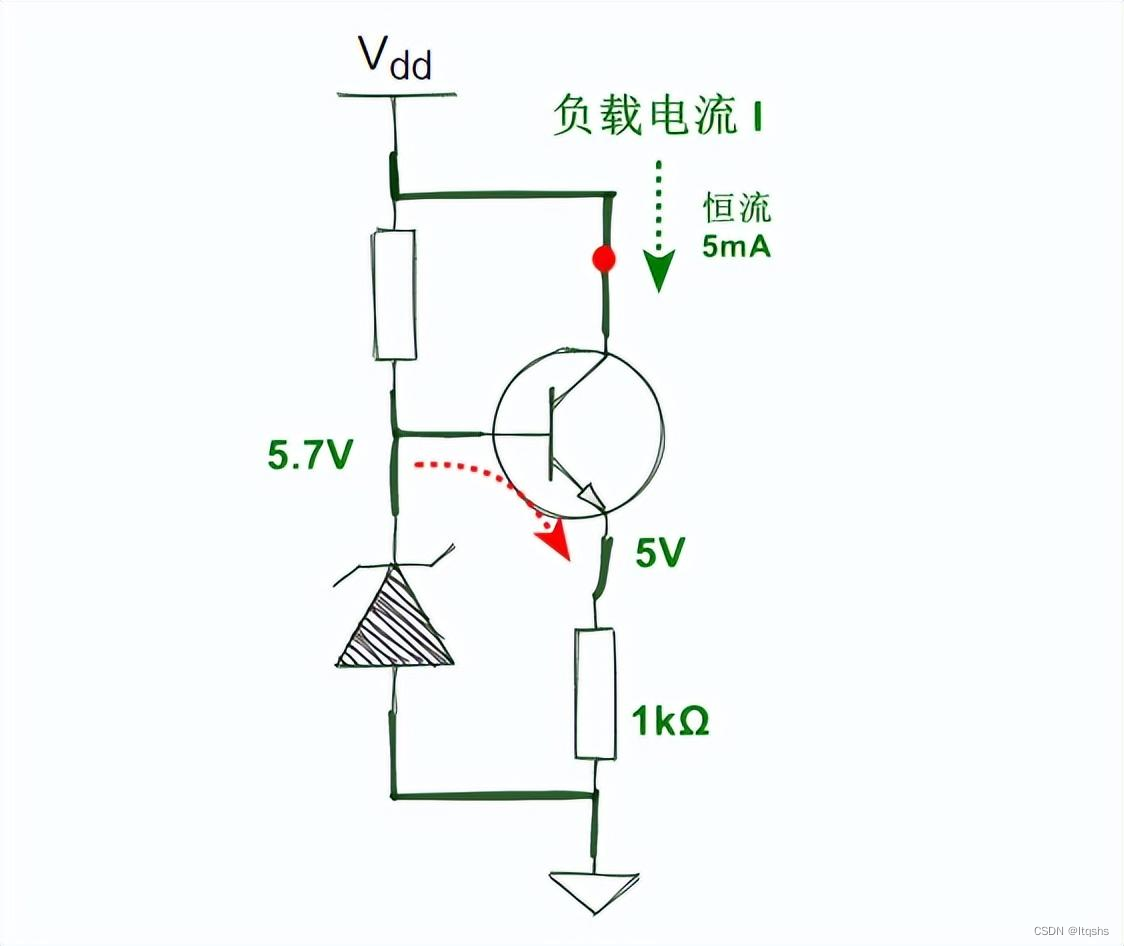

配合稳压管搭恒流源
用稳压管稳定三极管基极的电压，此电压经过发射结钳位之后降低0.7V，此时发射极电压也是稳定的，发射极电压除以发射极电阻就得到恒定电流。如图，在红点处接负载，负载电流恒定为5mA。
通过调节发射极电阻阻值或者换用不同稳压值的稳压管可以实现负载电流大小的调节。

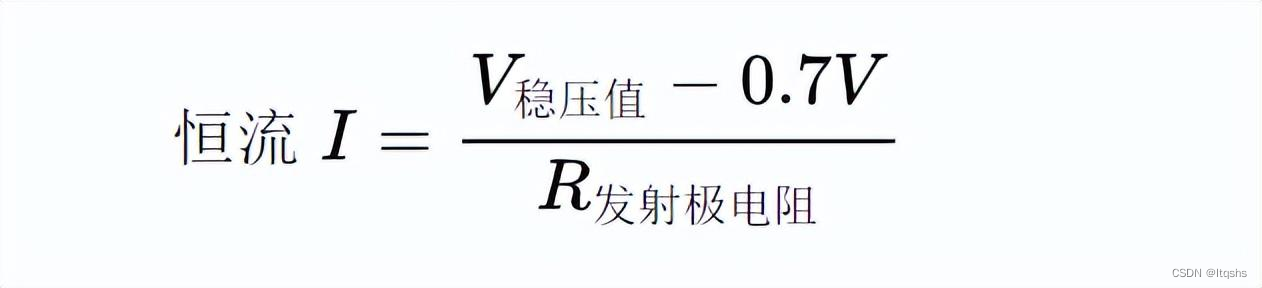

电流计算公式：

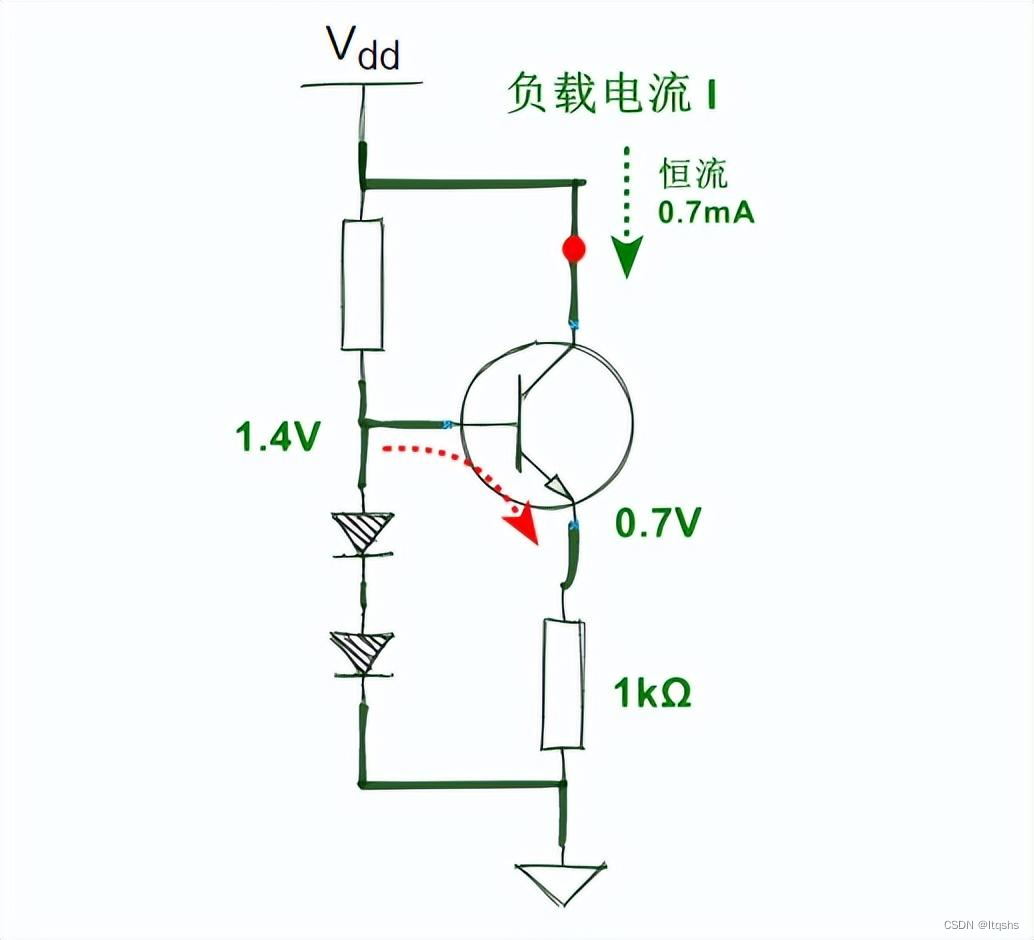

配合二极管恒流源
用两个二极管钳位，稳定基极电压1.4V。其余的分析和稳压管一样。

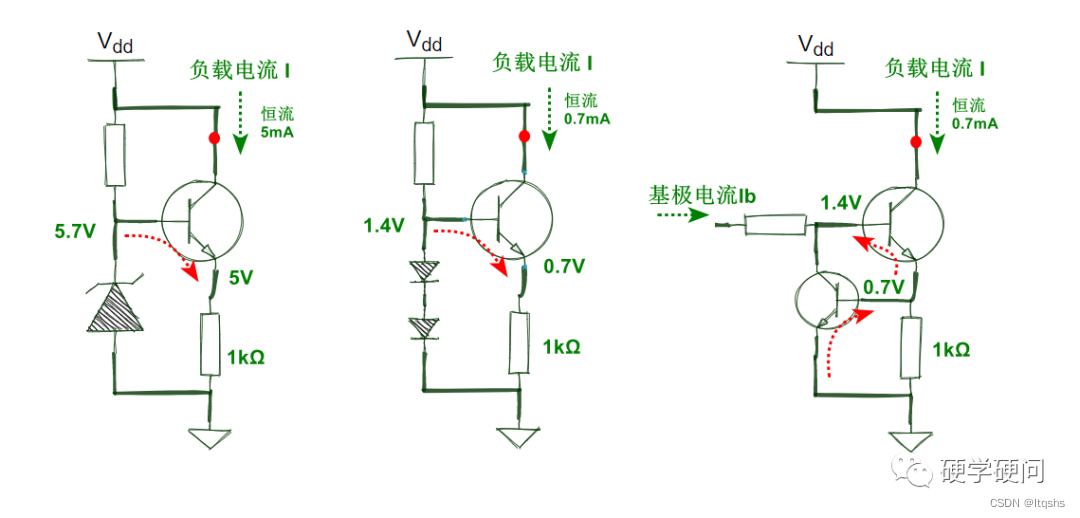

不管是配合稳压管还是二极管搭恒流源，它们的原理都一样，我们要挖掘出精髓出来，往后遇到这种原理图才能做到举一反三，这里恒流设计的精髓就是稳定三极管的基极电压！因为稳定基极电压之后通过射极钳位，再通过射极电阻将稳定的电压转化为稳定的电流，这样就实现了恒流！
它们通用的电流计算公式如下：
掌握了稳定基极电压这个原理，就可以拓展出很多恒流设计电路了

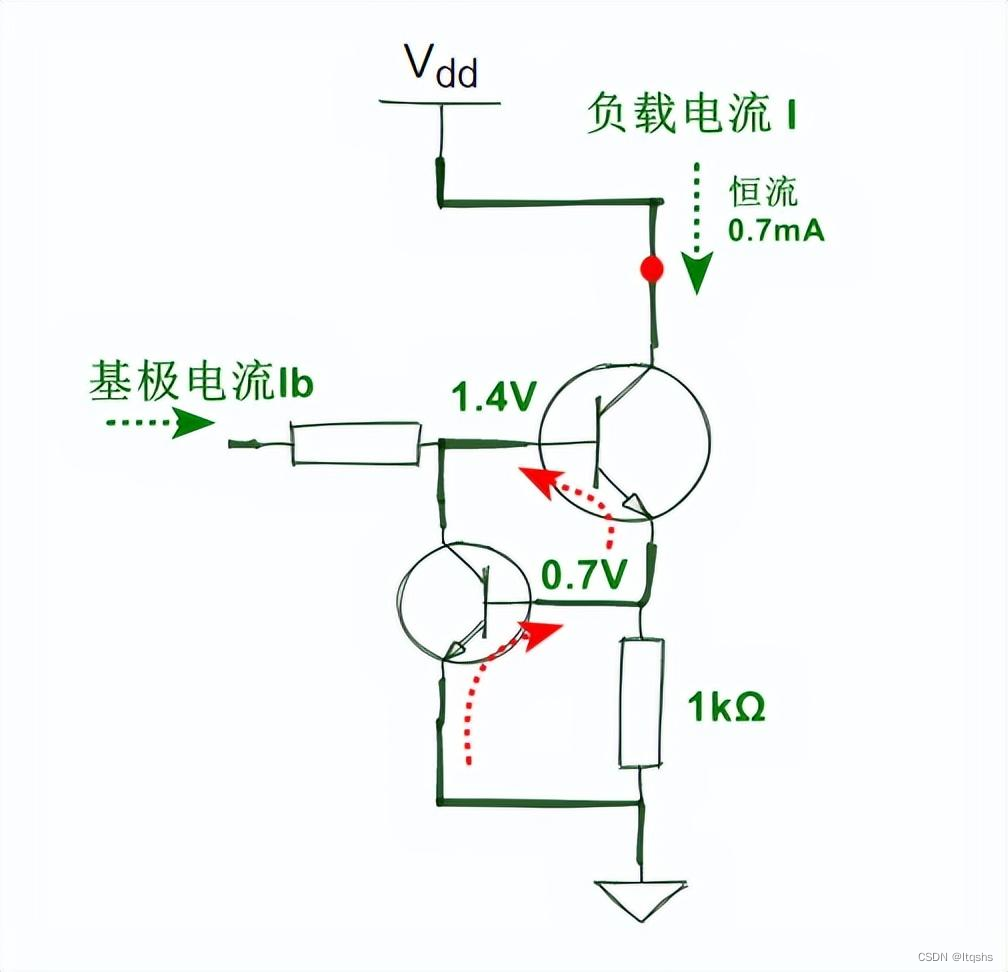

两个三极管搭恒流源
参考原文：《三极管恒流源》
