AD CAD板框如何导入PCB？

于 2024-05-09 08:27:54 发布
阅读量479 收藏 3
点赞数 11
文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2402_84069492/article/details/138445321
版权

方法1:

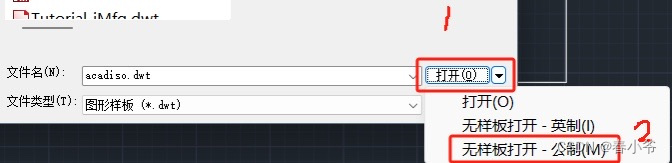

新建一个CAD文件➡️无样板打开-公制➡️复制板框图到新建的CAD

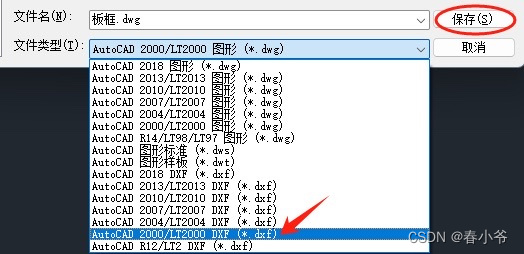

➡️保存最低版本

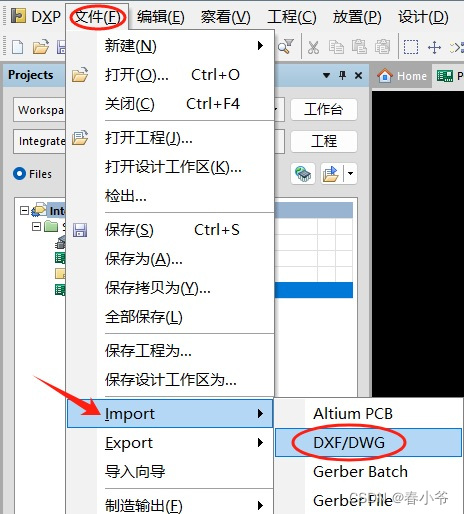

打开AD➡️新建PCB文件➡️ 导入CAD

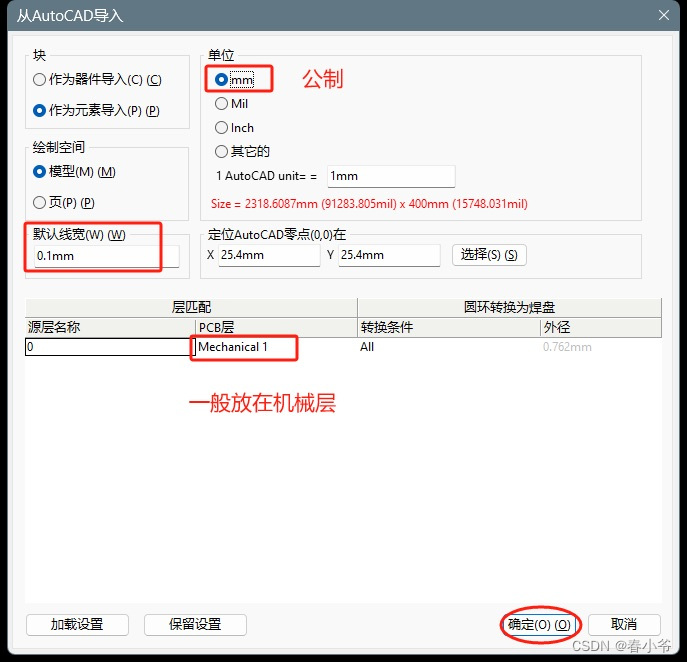

➡️确定就完成啦


如果是改板情况：

➡️复制PCB的板框图到自己的改板PCB图里面

➡️Mechanical 1层放正面板框

➡️Mechanical 2层放反面板框

注：跟旧的板框对比哪里改动，最后Layout完后再删掉这两个机械层（只是用来做参考对比用）

➡️Ctrl+X➡️选中原点到相应位置➡️Ctrl+V（通过X、Y调整板框位置）➡️完成

方法2:

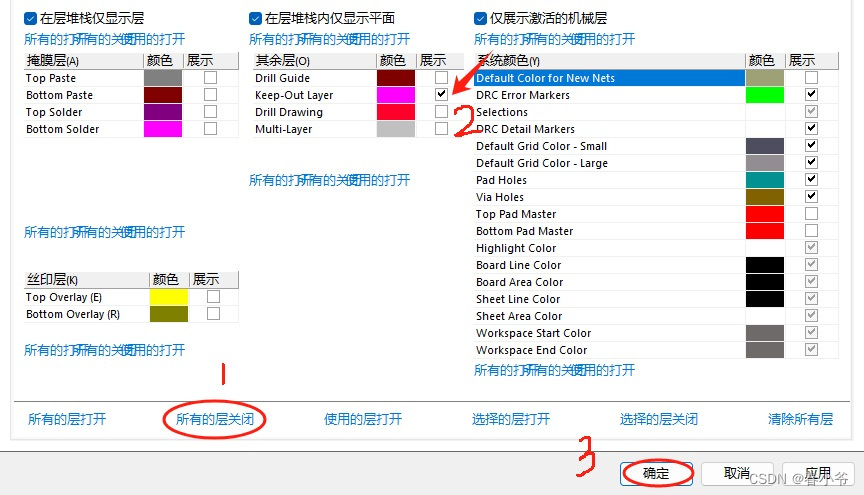

➡️快捷键L

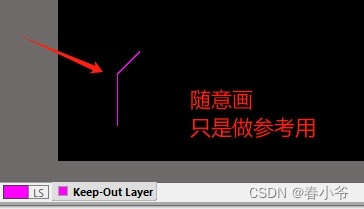

➡️在Keep-out 层里面绘制PL线

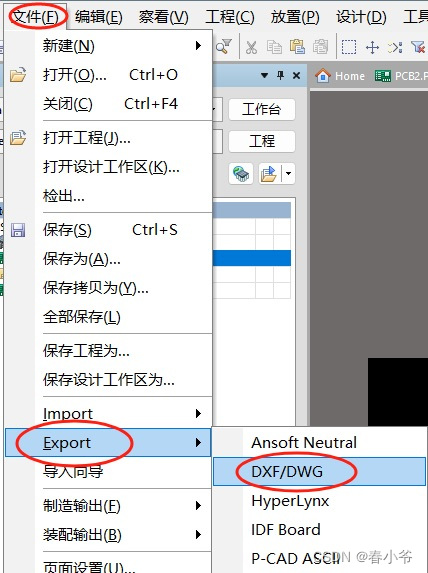

➡️导出

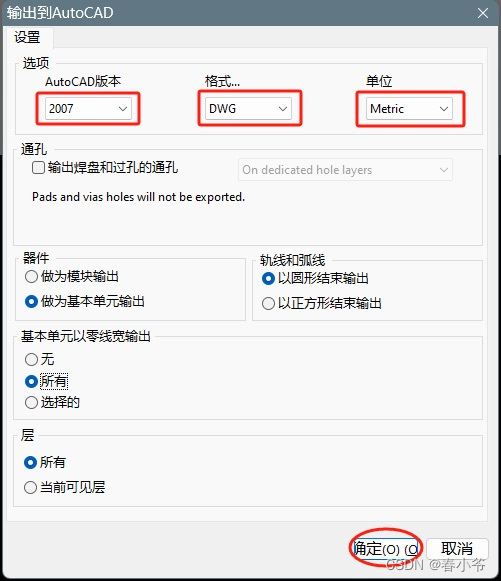

➡️保存

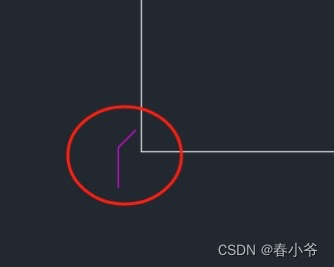

➡️打开CAD板框图➡️Ctrl+C➡️Ctrl+V

复制板框图到刚刚保存的CAD文件（靠近刚刚PL画线的附近位置放）➡️删掉PL线


 ➡️选中板框➡️选择图层➡️保存

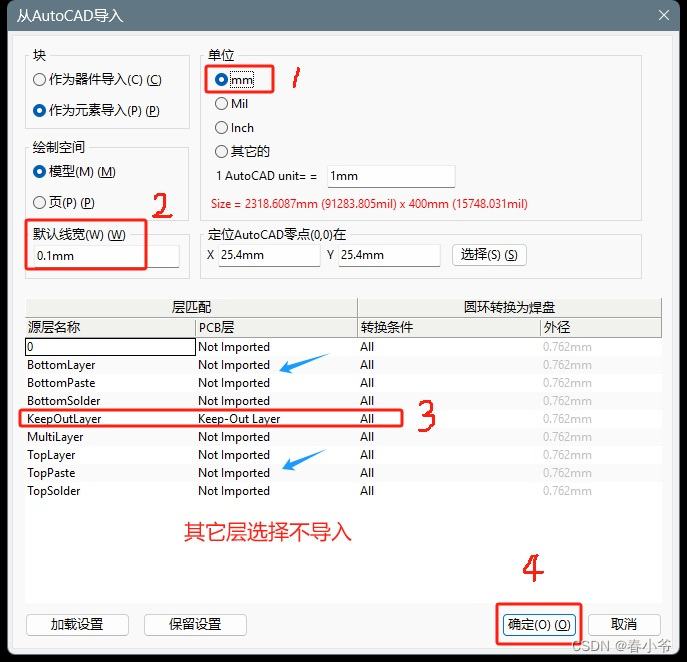

➡️ 导入➡️选择刚刚保存的CAD文件


➡️ 确定就完成啦
