ESP8266 Arduino开发之路(7)— 使用I2C读写EEPROM

ESP8266 Arduino开发之路(7)— 使用I2C读写24C02

一、前言

I2C是一种典型的低速硬件通信协议,在ArduinoIDE中可以使用Wire库来使用I2C通信,SDA 和 SCL 的引脚需要通过调用begin方法设置,否则它们默认为引脚 GPIO4(SDA)GPIO5(SCL)

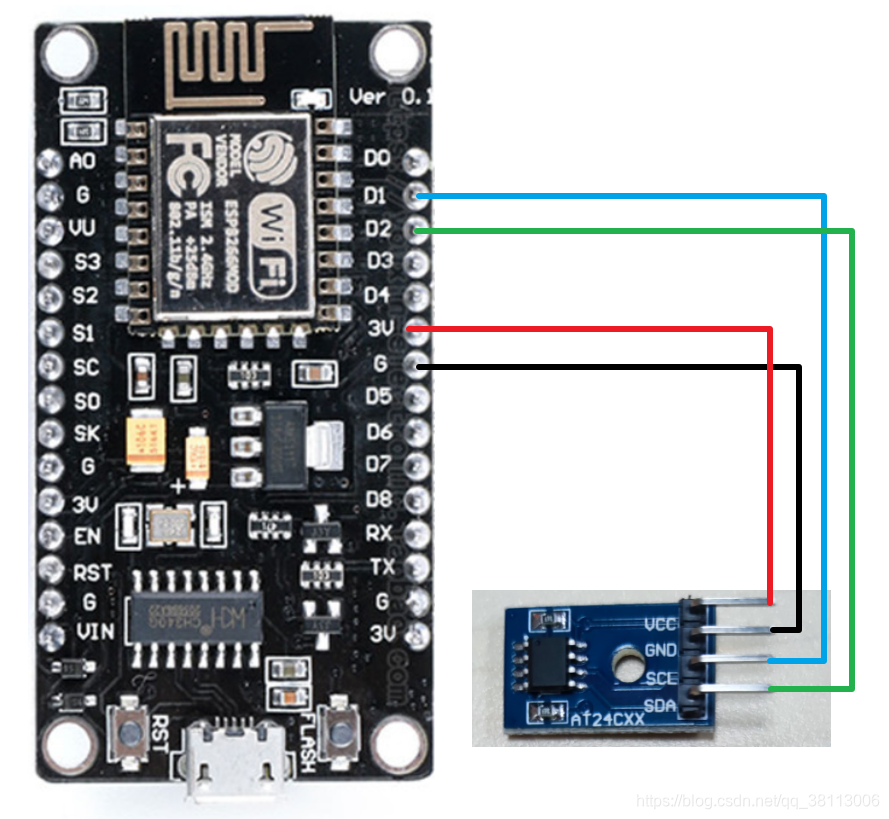

AT24C02是最常用的IIC通信器件,我们的I2C通信也从AT24C02开始。AT24C02模块和NodeMCU连线如下所示:
在这里插入图片描述
参考文章:Arduino Wire.h(IIC)库函数详解

二、读写AT24C02

编写如下代码

/*
 * Wire库I2C基本读写程序
 * AT24C02读写操作
 *
*/

#include <Wire.h>                           // 使用Wire库,需要包含头文件

#define SDA_PIN 4                           // SDA引脚,默认gpio4(D2)
#define SCL_PIN 5                           // SCL引脚,默认gpio5(D1)

const int16_t I2C_ADDR = 0x50;              // AT24C02的7为IIC器件地址0x50

void setup() {
  /* 初始化串口波特率为115200 */
  Serial.begin(115200);

  /* 初始化IIC接口,不写入地址则默认为主设备 */
  Wire.begin(SDA_PIN, SCL_PIN);
}

char data_buf = 0x00;

void loop() {

    /* 向AT24C02写入数据 */
    if(at24c02_write(0x55, 0x03) == 0)
        Serial.println("Write 0x55 to at24c02 in 0x03 \n");
    else
        Serial.println("Write at24c02 err \n");

    delay(500);

    /* 读取AT24C02里的数据 */
    if(at24c02_read(&data_buf, 0x03) == 0)
    {
        Serial.print("Read at24c02 in 0x03, data = 0x");
        Serial.println(data_buf, HEX);
    }
    else
        Serial.println("Read at24c02 err \n");


  while(1)
  {
    Serial.println("Hello");
    delay(500);
  }
}


/* 描述:AT24C02写入一个字节函数
 * 参数:date_wr:    要写入的值
 *      WriteAddr:  要写入的地址
 * 返回值:通信成功:0
 *        通信失败:1->数据溢出   2->发送addtess时从机接受到NACK
 *                3->发送数据时接受到NACK  4->其他错误
 */
uint8_t at24c02_write(char data_wr, uint8_t WriteAddr)
{
  /* 1. 开始一次传输,设置I2C器件地址 */
  Wire.beginTransmission(I2C_ADDR);

  /* 2. 需要写入的位置 */
  Wire.write(WriteAddr);

  /* 3. 需要写入的值 */
  Wire.write(data_wr);

  /* 4. 完成一次I2C通信,默认发送一个停止位 */
  return Wire.endTransmission();
}


/* 描述:AT24C02读取一个字节函数
 * 参数:date_wr:    要读出值的存放指针
 *      WriteAddr:  要读出的地址
 * 返回值:通信成功:0
 *        通信失败:1->数据溢出   2->发送address时从机接受到NACK
 *                3->发送数据时接受到NACK  4->未接受到数据  5->其他
 */
uint8_t at24c02_read(char *data_wr, uint8_t ReadAddr)
{
  uint8_t t = 200;
  uint8_t ret = 0;
  /* 1. 开始一次传输,设置I2C器件地址 */
  Wire.beginTransmission(I2C_ADDR);

  /* 2. 需要读出的位置 */
  Wire.write(ReadAddr);

  /* 3. 完成一次I2C通信,发送一个开始位(即重发码) */
  ret = Wire.endTransmission(false);

  /* 4. 开始一次读取,设置I2C器件地址,读取AT24C02一个字节 */
  Wire.requestFrom(I2C_ADDR, 1);

  /* 5. 读出AT24C02返回的值,成功读取后写入缓存变量处,读取失败返回失败码 */
  while (!Wire.available())
  {
    t--;
    delay(1);
    if(t == 0)
    {
      return 1;
    }
  }
  *data_wr= Wire.read(); // receive a byte as character
  return ret;
}

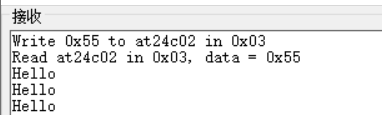

下载到开发板后可以看到读写成功:
在这里插入图片描述

三、Wire.begin()函数

Wire.begin()函数无返回值,当不带参数时使用默认引脚SDA->gpio4(D2),SCL->gpio5(D1),默认为主设备;
Wire.begin(address)带地址参数时为从设备,使用默认引脚SDA->gpio4(D2),SCL->gpio5(D1)
Wire.begin(int sda, int scl)带引脚参数时可重设引脚。

四、Wire.endTransmission()函数

Wire.endTransmission()函数会将之前由beginTransmission()write()方法设置的数据传输完成。
其参数为一个布尔变量,为1时发送一个停止位,为0时发送起始位(即重发码) ,不输入参数默认为1。
返回值表示初始状态:0->成功,1->数据溢出,2->发送addtess时从机接受到NACK, 3->发送数据时接受到 NACK, 4-> 其他错误

五、附录

上一篇:ESP8266 Arduino开发之路(6)— 使用Ticker库的软件定时器
下一篇:ESP8266 Arduino开发之路(8)— 使用OLED显示文字和图片
