YOLOv5解析 | 绘制results.csv文件数据对比图

功能描述

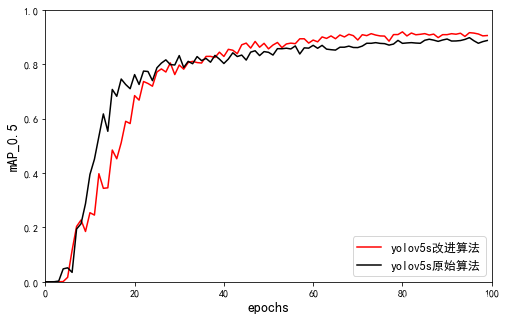

我们在写论文过程中，通常是需要附带上改进后YOLOv5算法与改进前YOLOv5算法的mAP_0.5值对比图，可以使用下面的代码来生成这个对比图。

代码实现

import csv
import matplotlib.pyplot as plt
import pandas as pd
import numpy  as np
plt.rcParams['font.sans-serif'] = ['SimHei']  # 用来正常显示中文标签
plt.rcParams['axes.unicode_minus'] = False    # 用来正常显示负号
df1 = pd.read_csv("results1.csv")   #读取文件1
df2 = pd.read_csv("results2.csv")   #读取文件2

epoch_1 = df1["               epoch"].values.tolist()                     #通过文件表头信息读取文件内容
mAP5_1  = df1["     metrics/mAP_0.5"].values.tolist()

epoch_2 = df2["               epoch"].values.tolist()                     #通过文件表头信息读取文件内容
mAP5_2  = df2["     metrics/mAP_0.5"].values.tolist()

plt.figure(figsize=(8, 5))
plt.plot(epoch_1,mAP5_1,color='red',  label='yolov5s改进算法')       #设置曲线相关系数
plt.plot(epoch_2,mAP5_2,color='black',label='yolov5s原始算法')       #设置曲线相关系数

plt.xticks(fontsize=10)
plt.yticks(fontsize=10)

plt.ylim(0, 1)
plt.xlim(0, 100)                        #设置坐标轴取值范围
plt.xlabel('epochs', fontsize=14)
plt.ylabel('mAP_0.5', fontsize=14)
plt.legend(fontsize=12,loc="best") #设置标签位置及大小
plt.savefig("test.png",bbox_inches='tight')
plt.show()
